ELE.05Pytanie 401

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm² na przewody DY 1,5 mm² w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

A. Obniżenie napięcia roboczego

B. Wzrost rezystancji pętli zwarcia

C. Wzrost obciążalności prądowej instalacji

D. Obniżenie wytrzymałości mechanicznej przewodów

ELE.05Pytanie 402

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

A. łatwość naprawcza.

B. bezpieczeństwo obsługi.

C. koszt eksploatacji.

D. łatwość obsługowa.

ELE.05Pytanie 403

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Przed przystąpieniem do prac konserwacyjnych w elektrycznym urządzeniu trwale podłączonym do zasilania, po odcięciu napięcia, jak należy postępować w odpowiedniej kolejności?

A. należy zabezpieczyć obwód przed przypadkowym załączeniem, uziemić oraz zewrzeć wszystkie fazy, a następnie sprawdzić, czy nie ma napięcia

B. należy zabezpieczyć obwód przed przypadkowym załączeniem, sprawdzić, czy nie ma napięcia, uziemić oraz zewrzeć wszystkie fazy

C. należy sprawdzić, czy nie ma napięcia, uziemić oraz zewrzeć wszystkie fazy, a następnie zabezpieczyć obwód przed przypadkowym załączeniem

D. należy sprawdzić, czy nie ma napięcia, zabezpieczyć obwód przed przypadkowym załączeniem, uziemić oraz zewrzeć wszystkie fazy

ELE.05Pytanie 404

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i normy

Który symbol oznacza zgodność urządzenia elektrycznego z dyrektywami Unii Europejskiej pod względem bezpieczeństwa?

ELE.05Pytanie 405

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150		Nr/Rok 00565/2015
Moc	150 kVA	Grupa połączeń	Dy5
I	3×440 V	D	198 A
II	3×230 V	y	377 A
Częstotliwość	60 Hz	Klasa izolacji	T45H
Straty jałowe	445 W	Rodzaj pracy	S1
Straty zwarcia	2 824 W	Chłodzenie	AN
Temp. otoczenia	45 °C	Stopień ochrony	IP23
uz	3,30 %	Masa całkowita	579 kg

A. 14,52 V

B. 7,59 V

C. 15,25 V

D. 8,25 V

ELE.05Pytanie 406

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania i wyniki zamieszczono w przedstawionej tabeli. Który z wyłączników spełnia warunek prądu zadziałania I_A = (0,5÷1,00) I_ΔN?

Wyłącznik	Wynik pomiaru różnicowego prądu zadziałania I_Δ
P302 25-10-AC	25 mA
P202 25-30-AC	25 mA
P304 40-30-AC	40 mA
P304 40-100-AC	40 mA

A. P304 40-100-AC

B. P304 40-30-AC

C. P302 25-10-AC

D. P202 25-30-AC

ELE.05Pytanie 407

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

A. W sąsiedztwie pokrywy wentylatora

B. Na końcu obudowy w rejonie napędu

C. Na tarczy łożyskowej, od strony napędowej w pobliżu pokrywy łożyska

D. W centralnej części obudowy blisko skrzynki przyłączeniowej

ELE.05Pytanie 408

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne

Który z wymienionych rodzajów mierników charakteryzuje się największą dokładnością pomiaru?

A. Wskaźnikowy.

B. Laboratoryjny.

C. Techniczny.

D. Przemysłowy.

ELE.05Pytanie 409

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie mogą być powody częstego wypalania się żarówki w żyrandolu?

A. Zainstalowanie żarówki o niewystarczającej mocy

B. Luźne połączenie oprawy z instalacją

C. Niewłaściwie dobrane zabezpieczenie przeciążeniowe

D. Uszkodzenie przewodu ochronnego

ELE.05Pytanie 410

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Skuteczność ochrony przeciwporażeniowej w sieci typu TN o napięciu 230/400 V jest zapewniona, gdy w czasie zwarcia L-PE (lub L-PEN) w odpowiednich warunkach środowiskowych dojdzie do

A. automatycznego wyłączenia zasilania

B. reakcji zabezpieczeń przednapięciowych

C. reakcji zabezpieczeń przeciwprzepięciowych

D. odłączenia obwodu przez przekaźnik termiczny

ELE.05Pytanie 411

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Którego z przedstawionych mierników należy użyć do pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego metodą bezpośrednią?

ELE.05Pytanie 412

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z wymienionych materiałów eksploatacyjnych nie jest konieczny do wykorzystania przy przezwajaniu trójfazowego silnika indukcyjnego o mocy 7,5 kW?

A. Drut nawojowy

B. Lakier izolacyjny

C. Łożysko igiełkowe

D. Izolacja żłobkowa

ELE.05Pytanie 413

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Korzystając z tabeli podaj jakimi przewodami, według sposobu A1, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

	Przekrój przewodów, mm²	Obciążalność długotrwała przewodów, A
A	YDYp 2×1,5	14,5
B	YDYp 2×2,5	19,5
C	YDYp 3×1,5	13,5
D	YDYp 3×2,5	18

ELE.05Pytanie 414

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Która z poniższych przyczyn powoduje, że przekaźnik Buchholza działa na wyłączenie transformatora?

A. Brak w uzwojeniu pierwotnym

B. Zwarcie między uzwojeniem pierwotnym a wtórnym

C. Niesymetryczne obciążenie transformatora

D. Brak uziemienia punktu neutralnego

ELE.05Pytanie 415

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?

A. Zabezpieczenia podnapięciowego

B. Zabezpieczenia przeciążeniowego

C. Zabezpieczenia zwarciowego

D. Zabezpieczenia nadnapięciowego

ELE.05Pytanie 416

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami

A. przerw w uziemieniu.

B. zwarć międzyzwojowych.

C. obniżenia poziomu oleju w kadzi.

D. rozkładu termicznego izolacji stałej.

ELE.05Pytanie 417

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jaki będzie skutek zwiększenia rezystancji regulatora Rfr w obwodzie wzbudzenia silnika bocznikowego prądu stałego pracującego przy stałym momencie obciążającym, którego schemat układu połączeń zamieszczono na rysunku?

A. Zmniejszy się prędkość obrotowa, a prąd pobierany z sieci nie ulegnie zmianie.

B. Zwiększy się prędkość obrotowa i prąd pobierany z sieci.

C. Zmniejszy się prędkość obrotowa i prąd pobierany z sieci.

D. Zwiększy się prędkość obrotowa, a prąd pobierany z sieci nie ulegnie zmianie.

ELE.05Pytanie 418

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Który z poniżej wymienionych instrumentów umożliwia najbardziej precyzyjny pomiar rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego o dużej mocy?

A. Omomierz cyfrowy

B. Mostek Thomsona

C. Mostek Wheatstone'a

D. Omomierz analogowy

ELE.05Pytanie 419

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

W instalacji jednofazowej o częstotliwości 50 Hz oraz napięciu znamionowym 230 V, wartość napięcia pomiędzy przewodem fazowym a przewodem neutralnym nie powinna wynosić

A. więcej niż 243 V

B. więcej niż 253 V

C. mniej niż 230 V

D. mniej niż 213 V

ELE.05Pytanie 420

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?

A. IP11

B. IP44

C. IP22

D. IP32

ELE.05Pytanie 421

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

Urządzenie 2.

Urządzenie 3.

Urządzenie 4.

Urządzenie 1.

ELE.05Pytanie 422

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

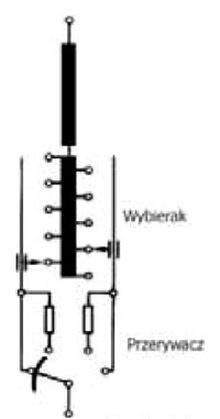

Na schemacie przedstawiono

A. wyłącznik silnikowy.

B. stycznik.

C. przekaźnik nadmiar o woprądowy.

D. przełącznik odczepów transformatora.

ELE.05Pytanie 423

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak wpłynie na wartość mocy generowanej przez elektryczny grzejnik, jeśli długość jego spirali grzejnej zostanie skrócona o 50%, a napięcie zasilające pozostanie niezmienne?

A. Zmniejszy się dwukrotnie

B. Zwiększy się dwukrotnie

C. Zwiększy się czterokrotnie

D. Zmniejszy się czterokrotnie

ELE.05Pytanie 424

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

Silnik 3^~ Typ MAS063-2BA90-Z

0,25 kW 0,69 A Izol. F

IP54 2755 obr/min cosφ 0,81

400 V (Y) 50 Hz

A. PKZM01 – 1

B. MMS-32S – 4A

C. PKZM01 – 0,63

D. MMS-32S – 1,6A

ELE.05Pytanie 425

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

W systemach z stycznikami kategorii użytkowania DC-6 mogą być wykorzystywane

A. lampy sodowe

B. lampy rtęciowe

C. żarówki

D. świetlówki

ELE.05Pytanie 426

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

W tabeli przedstawiono parametry znamionowe silnika jednofazowego. Uruchomienie tego silnika bez kondensatora rozruchowego spowoduje

Typ silnika	SEh 80-2BF
Moc	1,1 kW
Prędkość obrotowa	2780 obr/min
Sprawność	72%
Napięcie zasilania	230 V, 50 Hz
Stopień ochrony	IP 54
Rodzaj pracy	S1
Współczynnik mocy	0,97
Pojemność kondensatora pracy	25 μF
Pojemność kondensatora rozruchowego	70 μF

A. zmniejszenie mocy silnika.

B. zmniejszenie momentu rozruchowego.

C. uszkodzenie silnika.

D. zadziałanie wyłącznika różnicowoprądowego.

ELE.05Pytanie 427

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

A. Sprawdzenie natężenia oświetlenia na stanowisku obsługi układu napędowego

B. Weryfikacja jakości zabezpieczeń nadprądowych oraz zmiennozwarciowych

C. Kontrola połączeń stykowych

D. Ocena czystości filtrów powietrza chłodzącego

ELE.05Pytanie 428

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Silnik, o parametrach znamionowych zamieszczonych w ramce, wbudowany jest na stałe do nawijarki. Jak często należy przeprowadzać przegląd techniczny tego silnika?

PSBg 100L-6
U_n = 400 V	P_n = 1,8 kW	I_n = 4,5 A
n_n = 925 obr/min	S1	cosφ = 0,80

A. Nie rzadziej niż raz na trzy lata.

B. W terminach przewidzianych dla przeglądu nawijarki.

C. W terminach planowanych postojów technologicznych nawijalni.

D. Nie rzadziej niż raz na rok.

ELE.05Pytanie 429

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?

A. Gniazda wtykowe w każdym pomieszczeniu zasilane powinny być z oddzielnego obwodu

B. Oddzielić obwody oświetlenia od obwodów z gniazdami wtykowymi

C. Gniazda wtykowe w kuchni należy zasilać z oddzielnego obwodu

D. Odbiorniki o dużej mocy, które są zainstalowane na stałe, powinny być zasilane z wydzielonych obwodów

ELE.05Pytanie 430

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z podanych przewodów powinien zostać wybrany w celu zastąpienia uszkodzonego przewodu zasilającego silnik trójfazowy zainstalowany w odbiorniku ruchomym?

A. OP4x2,5 mm2

B. YDY 4x2,5 mm2

C. YLY 3x2,5 mm2

D. SM3x2,5 mm2

ELE.05Pytanie 431

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

W jaki sposób zareaguje trójfazowy silnik indukcyjny obciążony momentem znamionowym po podłączeniu zasilania, jeśli jeden z fazowych przewodów zasilających został odłączony od zacisku silnika?

A. Nie uruchomi się

B. Zacznie wirować w kierunku przeciwnym do spodziewanego

C. Zacznie obracać się z prędkością trzykrotnie niższą od znamionowej

D. Rozbiegnie się

ELE.05Pytanie 432

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Podstawowa ochrona przed porażeniem prądem za pomocą przegród lub obudów jest realizowana dzięki

A. wprowadzeniu barier chroniących przed przypadkowym kontaktem

B. umieszczeniu elementów aktywnych poza zasięgiem ręki

C. zastosowaniu osłon chroniących przed zamierzonym dotykiem

D. całkowitemu i trwałemu pokryciu części czynnych materiałem izolacyjnym

ELE.05Pytanie 433

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

ELE.05Pytanie 434

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

A. Od 0,5 IN do 1,0 IN

B. Od 0,5 IN do 1,2 IN

C. Od 0,3 IN do 1,0 IN

D. Od 0,3 IN do 0,8 IN

ELE.05Pytanie 435

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W silniku odkurzacza po wyjęciu z obudowy i załączeniu pełnego napięcia w serwisie zauważono zmniejszone obroty i iskrzenie na komutatorze. Na podstawie zamieszczonej tabeli wskaż, prawidłową kolejność czynności przy wykrywaniu i naprawie uszkodzenia w silniku odkurzacza.

Czynność
1	demontaż elementów silnika
2	próbne uruchomienie silnika przy zmniejszonym napięciu i doszlifowanie szczotek
3	sprawdzenie długości szczotek i ich prawidłowego docisku do komutatora
4	wykonanie badania na obecność zwarć w wirniku
5	wymiana uszkodzonych podzespołów
6	montaż podzespołów silnika

A. 3, 1, 4, 5, 6, 2

B. 3, 4, 2, 1, 5, 6

C. 1, 4, 3, 5, 2, 6

D. 4, 1, 5, 3, 6, 2

ELE.05Pytanie 436

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i normy

Jakie czynności związane z eksploatacją instalacji elektrycznych powinny być realizowane jedynie na podstawie pisemnego zlecenia?

A. Eksploatacyjne, wskazane w instrukcjach stanowiskowych i realizowane przez uprawnione osoby

B. Dotyczące zabezpieczania instalacji przed uszkodzeniem

C. Eksploatacyjne, które mogą prowadzić do szczególnego zagrożenia dla życia i zdrowia ludzi

D. Związane z ratowaniem życia i zdrowia ludzi

ELE.05Pytanie 437

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Dokumentacja i normy

Kontrola instalacji elektrycznych w obiektach użyteczności publicznej powinna być przeprowadzana nie rzadziej niż co

A. 5 lat

B. 2 lata

C. 3 lata

D. 4 lata

ELE.05Pytanie 438

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

A. Przekrój poprzeczny żył.

B. Metoda ułożenia przewodów.

C. Rodzaj materiału izolacyjnego.

D. Długość ułożonych przewodów.

ELE.05Pytanie 439

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki:
-wyłącznik otwarty, U₁ = 230 V
-wyłącznik zamknięty, U₂ = 200 V, I = 4,0 A
Impedancja badanej pętli zwarciowej wynosi

A. 7,5 Ω

B. 57,5 Ω

C. 3,7 Ω

D. 42,3 Ω

ELE.05Pytanie 440

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Zweryfikuj poprawność doboru przekroju przewodów

B. Zmierz czas samoczynnego wyłączenia zasilania

C. Przeprowadź próbę ciągłości połączeń wyrównawczych

D. Zbadaj rezystancję izolacji instalacji elektrycznej

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2 w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

Przed przystąpieniem do prac konserwacyjnych w elektrycznym urządzeniu trwale podłączonym do zasilania, po odcięciu napięcia, jak należy postępować w odpowiedniej kolejności?

Który symbol oznacza zgodność urządzenia elektrycznego z dyrektywami Unii Europejskiej pod względem bezpieczeństwa?

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania i wyniki zamieszczono w przedstawionej tabeli. Który z wyłączników spełnia warunek prądu zadziałania IA = (0,5÷1,00) IΔN?

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

Który z wymienionych rodzajów mierników charakteryzuje się największą dokładnością pomiaru?

Jakie mogą być powody częstego wypalania się żarówki w żyrandolu?

Skuteczność ochrony przeciwporażeniowej w sieci typu TN o napięciu 230/400 V jest zapewniona, gdy w czasie zwarcia L-PE (lub L-PEN) w odpowiednich warunkach środowiskowych dojdzie do

Którego z przedstawionych mierników należy użyć do pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego metodą bezpośrednią?

Który z wymienionych materiałów eksploatacyjnych nie jest konieczny do wykorzystania przy przezwajaniu trójfazowego silnika indukcyjnego o mocy 7,5 kW?

Korzystając z tabeli podaj jakimi przewodami, według sposobu A1, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

Która z poniższych przyczyn powoduje, że przekaźnik Buchholza działa na wyłączenie transformatora?

Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami

Jaki będzie skutek zwiększenia rezystancji regulatora Rfr w obwodzie wzbudzenia silnika bocznikowego prądu stałego pracującego przy stałym momencie obciążającym, którego schemat układu połączeń zamieszczono na rysunku?

Który z poniżej wymienionych instrumentów umożliwia najbardziej precyzyjny pomiar rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego o dużej mocy?

W instalacji jednofazowej o częstotliwości 50 Hz oraz napięciu znamionowym 230 V, wartość napięcia pomiędzy przewodem fazowym a przewodem neutralnym nie powinna wynosić

Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

Na schemacie przedstawiono

Jak wpłynie na wartość mocy generowanej przez elektryczny grzejnik, jeśli długość jego spirali grzejnej zostanie skrócona o 50%, a napięcie zasilające pozostanie niezmienne?

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

W systemach z stycznikami kategorii użytkowania DC-6 mogą być wykorzystywane

W tabeli przedstawiono parametry znamionowe silnika jednofazowego. Uruchomienie tego silnika bez kondensatora rozruchowego spowoduje

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

Silnik, o parametrach znamionowych zamieszczonych w ramce, wbudowany jest na stałe do nawijarki. Jak często należy przeprowadzać przegląd techniczny tego silnika?

Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?

Który z podanych przewodów powinien zostać wybrany w celu zastąpienia uszkodzonego przewodu zasilającego silnik trójfazowy zainstalowany w odbiorniku ruchomym?

W jaki sposób zareaguje trójfazowy silnik indukcyjny obciążony momentem znamionowym po podłączeniu zasilania, jeśli jeden z fazowych przewodów zasilających został odłączony od zacisku silnika?

Podstawowa ochrona przed porażeniem prądem za pomocą przegród lub obudów jest realizowana dzięki

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy IN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

W silniku odkurzacza po wyjęciu z obudowy i załączeniu pełnego napięcia w serwisie zauważono zmniejszone obroty i iskrzenie na komutatorze. Na podstawie zamieszczonej tabeli wskaż, prawidłową kolejność czynności przy wykrywaniu i naprawie uszkodzenia w silniku odkurzacza.

Jakie czynności związane z eksploatacją instalacji elektrycznych powinny być realizowane jedynie na podstawie pisemnego zlecenia?

Kontrola instalacji elektrycznych w obiektach użyteczności publicznej powinna być przeprowadzana nie rzadziej niż co

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm² na przewody DY 1,5 mm² w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania i wyniki zamieszczono w przedstawionej tabeli. Który z wyłączników spełnia warunek prądu zadziałania I_A = (0,5÷1,00) I_ΔN?

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?
