ELE.05Pytanie 481
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

W tabeli zamieszczono parametry różnych woltomierzy. Który z nich należy wybrać, aby przy pomiarze napięcia instalacji wynoszącego 230 V popełnić najmniejszy błąd bezwzględny?

Rodzaj
woltomierza		Zakres
pomiarowy		Informacja
o błędach pomiaru
A.analogowy300 Vklasa 0,5
B.analogowy600 Vklasa 1
C.cyfrowy300 V±2% wskazania ±3 cyfry
rozdzielczość 0,1 V
D.cyfrowy600 V±1% wskazania ±1 cyfra
rozdzielczość 0,1 V
A.
B.
C.
D.
ELE.05Pytanie 482
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Obciążalność prądowa długotrwała przewodu YDY w temperaturze 30°C dla jednego ze sposobów wykonania instalacji według normy PN-IEC 60364 wynosi 46 A. Korzystając z tabeli współczynników poprawkowych obciążalności w innych temperaturach określ, jaka będzie obciążalność tego przewodu w temperaturze powietrza równej 50°C.

Tabela: współczynniki poprawkowe dla temperatury otaczającego powietrza innej niż 30°C, stosowane do obciążalności prądowej długotrwałej przewodów w powietrzu (fragment tabeli)
Temperatura otoczenia °CIzolacja
PVCXLPE i EPRMineralna
Osłona z PCV lub bez osłony, dostępna 70°CBez osłony, niedostępna 105°C
450,790,870,770,88
500,710,820,670,84
550,610,760,570,80
A. 30,82 A
B. 32,66 A
C. 38,64 A
D. 37,72 A
ELE.05Pytanie 485
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Ruch napędu należy zatrzymać w sytuacji zagrożenia bezpieczeństwa operatora lub otoczenia, jak również w przypadku wykrycia uszkodzeń lub zakłóceń uniemożliwiających jego prawidłowe działanie, a szczególnie gdy występuje

A. znamionowe zużycie prądu
B. spadek napięcia zasilania poniżej 3 %
C. nadmierne wibracje
D. spadek rezystancji izolacji uzwojeń do 5 MΩ
ELE.05Pytanie 486
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jakie rozwiązania powinny być wdrożone, aby zapewnić ochronę przed porażeniem elektrycznym w przypadku uszkodzenia pracowników obsługujących maszynę roboczą, która jest napędzana silnikiem trójfazowym o napięciu 230/400 V, podłączonym do sieci TN-S i zabezpieczonym wyłącznikiem różnicowoprądowym?

A. Podłączyć obudowę silnika do przewodu N
B. Wykorzystać zasilanie w systemie PELV
C. Wprowadzić zasilanie w systemie SELV
D. Podłączyć obudowę silnika do przewodu PE
ELE.05Pytanie 488
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

Ilustracja do pytania 8
A. przewodów elektrycznych tylko przed skutkami zwarć.
B. przewodów elektrycznych przed skutkami zwarć i przeciążeń.
C. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.
D. urządzeń energoelektronicznych tylko przed skutkami przeciążeń.
ELE.05Pytanie 490
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Które warunki powinny być spełnione przy wykonywaniu pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym wyłączeniu napięcia zasilającego?

A. Włączone odbiorniki do gniazd wtyczkowych, włączone łączniki oświetleniowe, wymontowane źródła światła.
B. Wyłączone odbiorniki z gniazd wtyczkowych, włączone łączniki oświetleniowe, wymontowane źródła światła.
C. Włączone odbiorniki do gniazd wtyczkowych, włączone łączniki oświetleniowe, zamontowane źródła światła.
D. Wyłączone odbiorniki z gniazd wtyczkowych, włączone łączniki oświetleniowe, zamontowane źródła światła.
ELE.05Pytanie 491
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Które z wymienionych działań podczas instalacji elektrycznych do 1 kV wymagają wydania polecenia?

A. Codzienne, wskazane w instrukcji eksploatacji
B. Związane z ochroną urządzeń przed zniszczeniem
C. Związane z ochroną zdrowia i życia ludzi
D. Okresowe, określone w planie przeglądów
ELE.05Pytanie 492
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Zmianę którego parametru silnika, spowoduje przełączenie uzwojeń na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku?

Dwa schematy połączeń tabliczki zaciskowej silnika jednofazowego z zaciskami U1, U2, Z1, Z2
A. Prędkości obrotowej.
B. Kierunku obrotów.
C. Mocy silnika.
D. Momentu rozruchowego.
ELE.05Pytanie 494
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

A. Zredukuje się moc pobierana z transformatora
B. Wzrasta napięcie na końcówkach uzwojenia wtórnego
C. Zwiększy się efektywność transformatora
D. Zmaleje napięcie na końcówkach uzwojenia wtórnego
ELE.05Pytanie 495
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Podczas inspekcji silnika indukcyjnego klatkowego o mocy 11 kW, który działa bez obciążenia, można usłyszeć głośne stuki dochodzące z wnętrza urządzenia. Jaką przyczynę tej usterki można uznać za najbardziej prawdopodobną?

A. Zbyt wysoka temperatura urządzenia
B. Zanik napięcia w jednej z faz
C. Zużyte łożyska kulkowe na wale silnika
D. Niestabilne przymocowanie silnika do podłoża
ELE.05Pytanie 498
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

A. wypalenie styków w łączniku
B. zwarcie między przewodem fazowym a neutralnym
C. zwarcie między przewodem ochronnym a neutralnym
D. wilgotna izolacja przewodów zasilających
ELE.05Pytanie 499
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Którego z poniższych pomiarów eksploatacyjnych instalacji oświetleniowej nie jest możliwe przeprowadzić przy użyciu typowego miernika uniwersalnego?

A. Prądu, który jest pobierany przez odbiornik
B. Ciągłości przewodów ochronnych
C. Napięcia w poszczególnych fazach
D. Rezystancji izolacji przewodów
ELE.05Pytanie 502
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Aby ocenić efektywność ochrony przeciwporażeniowej w silniku trójfazowym działającym w systemie TN-S, konieczne jest przeprowadzenie pomiaru

A. czasu reakcji przekaźnika termobimetalowego
B. impedancji pętli zwarcia w instalacji
C. prądu zadziałania wyłącznika instalacyjnego nadprądowego
D. rezystancji uzwojeń fazowych silnika
ELE.05Pytanie 505
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Pomiar której z wymienionych wielkości elektrycznych umożliwia przyrząd włączony w obwód zasilania silnika indukcyjnego według schematu przedstawionego na rysunku?

Ilustracja do pytania 25
A. Mocy biernej indukcyjnej pobieranej z sieci.
B. Mocy biernej indukcyjnej oddawanej do sieci.
C. Mocy czynnej oddawanej do sieci.
D. Mocy czynnej pobieranej z sieci.
ELE.05Pytanie 506
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Jaka jest maksymalna wartość skuteczna napięcia przemiennego, która może być wykorzystana do zasilania lamp oświetleniowych umieszczonych w strefie 0 łazienki?

A. 60 V
B. 12 V
C. 30 V
D. 25 V
ELE.05Pytanie 507
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Podczas naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW technik ma wymienić uszkodzony przewód OWY 4×4 mm2 450 V/750 V na nowy. Która z poniższych właściwości przewodu H03RR-F 4G4 uniemożliwia jego wykorzystanie w miejsce dotychczasowego?

A. Niewłaściwy materiał izolacji przewodu
B. Brak żyły izolowanej w kolorze żółtozielonym
C. Zbyt mały przekrój znamionowy żył przewodu
D. Zbyt niskie napięcie znamionowe przewodu
ELE.05Pytanie 508
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

W jakim celu stosuje się kompensację mocy biernej w instalacjach przemysłowych?

A. Zmniejszenia strat energii i poprawy współczynnika mocy
B. Zwiększenia częstotliwości prądu
C. Zmniejszenia prędkości obrotowej silników
D. Zwiększenia napięcia znamionowego
ELE.05Pytanie 510
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

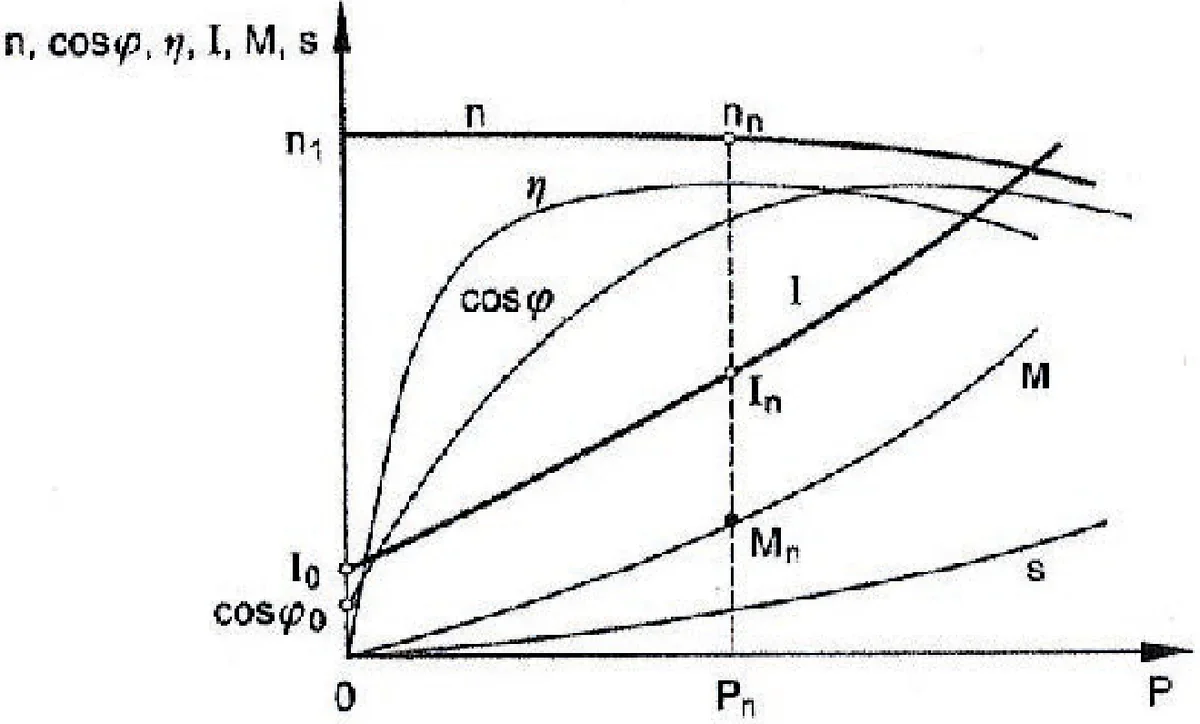

Silnik indukcyjny, którego charakterystyki ruchowe zamieszczone są na rysunku, ze względu na wymaganie największej sprawności powinien pracować przy

Charakterystyki ruchowe silnika indukcyjnego w funkcji mocy
A. największym poślizgu.
B. najmniejszym poślizgu.
C. maksymalnym współczynniku mocy.
D. obciążeniu mocą zbliżoną do mocy znamionowej.
ELE.05Pytanie 511
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż

Ilustracja do pytania 31
A. 6 mm2
B. 1,5 mm2
C. 2,5 mm2
D. 4 mm2
ELE.05Pytanie 512
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?

Silnik 3~   Typ 1E2-90S-4 S1
1,1 kW   3,2/1,8 A   Izol. F
IP55   1420 obr/min   cosφ 0,75
230/400 V   50 Hz
A. In = 1 A, Un = 400 V
B. In = 2 A, Un = 400 V
C. In = 1 A, Un = 200 V
D. In = 2 A, Un = 200 V
ELE.05Pytanie 513
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W chwili załączania silnika pralki następuje natychmiastowe zadziałanie wyłącznika różnicowoprądowego. W celu zlokalizowania usterki zmierzono rezystancje między wszystkimi zaciskami uzwojeń silnika a obudową i otrzymano dla wszystkich pomiarów wartość około 7 kΩ. Jaki wniosek wynika z pomiarów?

A. Jedno z uzwojeń odłączyło się od tabliczki zaciskowej.
B. Obluzował się jeden z zacisków silnika.
C. Izolacja uzwojeń silnika została zawilgocona.
D. Wystąpiła przerwa w jednym z uzwojeń silnika.
ELE.05Pytanie 514
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

A. Kierownik grupy mechaników
B. Operator tej maszyny
C. Osoba, która posiada odpowiednie przeszkolenie i uprawnienia
D. Każdy pracownik na pisemne zlecenie pracodawcy
ELE.05Pytanie 516
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Który z opisów dotyczy prawidłowego sposobu wymiany uszkodzonego łożyska tocznego w silniku elektrycznym?

A. Demontaż uszkodzonego łożyska za pomocą młotka i montaż nowego za pomocą prasy i tulei o średnicy dopasowanej do wewnętrznego pierścienia łożyska.
B. Demontaż uszkodzonego łożyska za pomocą ściągacza i montaż nowego za pomocą tulei o średnicy dopasowanej do zewnętrznego pierścienia łożyska.
C. Demontaż uszkodzonego łożyska za pomocą ściągacza i montaż nowego za pomocą prasy i tulei o średnicy dopasowanej do wewnętrznego pierścienia łożyska.
D. Demontaż uszkodzonego łożyska za pomocą młotka i montaż nowego za pomocą tulei o średnicy dopasowanej do zewnętrznego pierścienia łożyska.
ELE.05Pytanie 517
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

Ilustracja do pytania 37
A. Nadmierny luz w łożyskach.
B. Przerwa w cewce uzwojenia wzbudzenia.
C. Zbyt duża wartość rezystora regulacyjnego.
D. Złe ustawienie szczotek.
ELE.05Pytanie 518
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm i szerokości tarczy łożyskowej B = 12 mm.

SymbolWymiary podstawowe
d [mm]D [mm]B [mm]r [mm]
6700101530,1
62003090,6
6001122880,3
630137121
A. 6200
B. 6700
C. 6301
D. 6001
ELE.05Pytanie 520
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Której z poniższych czynności nie da się zrealizować podczas próbnego uruchamiania zgrzewarki oporowej?

A. Pomiaru rezystancji izolacji pomiędzy uzwojeniem pierwotnym transformatora a obudową
B. Sprawdzenia stanu oraz prawidłowości ustawienia elektrod
C. Pomiaru czasu poszczególnych etapów zgrzewania: docisku i przerwy
D. Sprawdzenia działania przełącznika do zgrzewania pojedynczego oraz ciągłego
