ELE.05 Pytanie 521
Eksploatacja maszyn, urządzeń…
Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika
A. silnikowego.
B. różnicowoprądowego.
C. bezpiecznikowego.
D. nadprądowego.
Filtrowanie pytań
ELE.05 Pytanie 522
Eksploatacja maszyn, urządzeń…
Wystąpienie zwarcia przewodu neutralnego z ochronnym w gnieździe wtyczkowym w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem
A. S304 C25
B. S301 B16
C. P301 40A
D. P301 25A
ELE.05 Pytanie 523
Eksploatacja maszyn, urządzeń…
W instalacji elektrycznej z napięciem nominalnym 230 V, skonstruowanej w systemie TN-S, działa urządzenie, które należy do pierwszej klasy ochronności. Jakie środki powinny być wdrożone, aby zapewnić dodatkową ochronę przed porażeniem w tym urządzeniu?
A. Wykonać lokalne połączenia wyrównawcze
B. Połączyć obudowę z przewodem ochronnym
C. Zainstalować transformator redukcyjny
D. Ułożyć dodatkową warstwę izolacyjną na podłożu
Eksploatacja maszyn, urządzeń…
Które z wymienionych urządzeń służy do ochrony przewodów w systemach elektrycznych przed skutkami zwarć?
A. Przekaźnik termiczny
B. Bezpiecznik
C. Odłącznik
D. Wyłącznik różnicowoprądowy
Eksploatacja maszyn, urządzeń…
Który przekrój przewodu jest najczęściej używany do tworzenia obwodów gniazd wtyczkowych w podtynkowych instalacjach mieszkaniowych?
A. 1,5 mm2
B. 4 mm2
C. 2,5 mm2
D. 1 mm2
Eksploatacja maszyn, urządzeń…
Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co
A. 3 lata
B. 4 lata
C. 2 lata
D. 5 lat
ELE.05 Pytanie 527
Eksploatacja maszyn, urządzeń…
W jakim schemacie sieciowym nie można używać wyłączników różnicowoprądowych jako zabezpieczeń przed porażeniem w przypadku uszkodzenia?
A. W systemie TT
B. W systemie TN-S
C. W systemie TN-C
D. W systemie IT
Eksploatacja maszyn, urządzeń…
Symbol graficzny którego przekaźnika przedstawiono na rysunku?
A. Podczęstotliwościowego.
B. Nadnapięciowego.
C. Nadprądowego.
D. Podnapięciowego.
ELE.05 Pytanie 529
Eksploatacja maszyn, urządzeń…
W układzie pomiarowym, którego schemat przedstawiono na rysunku, zmierzono rezystancje między poszczególnymi żyłami kabla a ziemią. W pozycji 1 przełącznika megaomomierz wskazywał wartość bliską zeru, a w pozycjach 2 i 3 wartości około 1000 MΩ. Które uszkodzenie występuje w kablu?
A. Zwarcie między żyłą 2 a ziemią.
B. Przerwa w żyle 1.
C. Przerwy w żyłach 2 i 3.
D. Zwarcie między żyłą 3 a ziemią.
Eksploatacja maszyn, urządzeń…
Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie
A. ciągłości przewodów wyrównawczych.
B. rezystancji izolacji podłogi stanowiska izolowanego.
C. rezystancji uziemienia uziomu ochronnego.
D. impedancji pętli zwarcia.
ELE.05 Pytanie 531
Eksploatacja maszyn, urządzeń…
Jakie powinno być maksymalne natężenie prądu, które może zmierzyć amperomierz w instalacji zasilanej napięciem 230/400 V, o częstotliwości 50 Hz, obciążonej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, η = 70%, cosα = 0,96?
A. 4 A
B. 2 A
C. 3 A
D. 1 A
ELE.05 Pytanie 532
Eksploatacja maszyn, urządzeń…
Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być
A. wypalenie styków w łączniku
B. zwarcie między przewodem ochronnym a neutralnym
C. wilgotna izolacja przewodów zasilających
D. zwarcie między przewodem fazowym a neutralnym
Eksploatacja maszyn, urządzeń…
Jaka jest maksymalna wartość skuteczna napięcia przemiennego, która może być wykorzystana do zasilania lamp oświetleniowych umieszczonych w strefie 0 łazienki?
A. 25 V
B. 60 V
C. 30 V
D. 12 V
Eksploatacja maszyn, urządzeń…
Który z dwójników służy do zabezpieczania tyrystorów przed przepięciami komutacyjnymi?
A. D.
B. A.
C. B.
D. C.
Eksploatacja maszyn, urządzeń…
Gdzie i w jaki sposób powinny być założone przenośne uziemienia przewodów zasilających w czasie przygotowywania stanowiska pracy przy urządzeniu elektrycznym odłączonym od napięcia, jeżeli wiadomo, że w normalnych warunkach może być ono dwustronnie zasilane?
A. Z jednej strony urządzenia tak, aby były niewidoczne z miejsca pracy.
B. Po obu stronach urządzenia, ale nie muszą być widoczne z miejsca pracy.
C. Po obu stronach urządzenia, ale przynajmniej jedno powinno być widoczne z miejsca pracy.
D. Z jednej strony urządzenia tak, aby były widoczne z miejsca pracy.
Eksploatacja maszyn, urządzeń…
Przedstawiony amperomierz jest przygotowany do pomiaru prądu
A. rozruchu silnika szeregowego prądu stałego.
B. sterującego tyrystorem mocy.
C. wyjściowego prądnicy synchronicznej.
D. pobieranego z sieci przez spawarkę transformatorową.
ELE.05 Pytanie 537
Eksploatacja maszyn, urządzeń…
Obwód typu SELV powinien być zasilany z sieci energetycznej poprzez
A. autotransformator
B. transformator bezpieczeństwa
C. rezystor w układzie szeregowym
D. dzielnik napięcia
Eksploatacja maszyn, urządzeń…
W przewodzie typu OP 4x4mm2 dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.
| Pomiar między punktami | Wartość rezystancji w Ω |
|---|---|
| L1.1 – L1.2 | 1 |
| L2.1 – L2.2 | 1 |
| L3.1 – L3.2 | 1 |
| PE.1 – PE.2 | 1 |
| L1.1 – L2.1 | ∞ |
| L2.1 – L3.1 | 0 |
| L1.1 – L3.1 | ∞ |
| L1.1 – PE.1 | ∞ |
| L2.1 – PE.1 | ∞ |
| L3.1 – PE.1 | ∞ |
A. LI i L2
B. L3 i PE
C. LI i PE
D. L2 i L3
ELE.05 Pytanie 539
Eksploatacja maszyn, urządzeń…
Podczas intensywnych opadów śniegu w jednym z rejonów napowietrznej linii niskiego napięcia zaobserwowano zanik napięcia w jednej fazie. Monterzy wymienili uszkodzony bezpiecznik w stacji transformatorowej na słupie, ale po ponownym uruchomieniu zasilania bezpiecznik natychmiast znowu uległ awarii. Jakie mogą być najprawdopodobniejsze przyczyny tej usterki?
A. Zbyt duża asymetria obciążenia odbiornikami u jednego z odbiorców
B. Zwarcie doziemne jednej fazy
C. Przeciążenie obwodu linii spowodowane dogrzewaniem elektrycznym mieszkań
D. Zawilgocenie izolacji przewodów AFL do odbiorców
Eksploatacja maszyn, urządzeń…
W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?
| Silnik 3~ Typ 1E2-90S-4 S1 1,1 kW 3,2/1,8 A Izol. F IP55 1420 obr/min cosφ 0,75 230/400 V 50 Hz |
A. In = 2 A, Un = 400 V
B. In = 2 A, Un = 200 V
C. In = 1 A, Un = 200 V
D. In = 1 A, Un = 400 V
ELE.05 Pytanie 541
Eksploatacja maszyn, urządzeń…
Przy wymianie uszkodzonych rezystorów regulacyjnych Rfr i Rar silnika szeregowego, którego schemat zamieszczono na rysunku, nie można dopuścić do
A. przerwania uzwojenia twornika.
B. zwarcia uzwojenia wzbudzenia.
C. zwarcia uzwojenia twornika.
D. przerwania uzwojenia wzbudzenia.
ELE.05 Pytanie 542
Eksploatacja maszyn, urządzeń…
W tabeli przedstawiono parametry znamionowe silnika. Do jakiego rodzaju pracy jest on przeznaczony?
| Typ silnika | SEh 80-4CF |
|---|---|
| Moc | 1,1 kW |
| Prędkość obrotowa | 1400 obr/min |
| Obudowa | Aluminium |
| Napięcie zasilania | 230 V, 50 Hz |
| Stopień ochrony | IP 54 |
| Rodzaj pracy | S2 |
| Sprawność | 74% |
| Pojemność kondensatora pracy | 30 μF |
| Pojemność kondensatora rozruchowego | 75 μF |
A. Dorywczej.
B. Ciągłej.
C. Przerywanej z rozruchem.
D. Przerywanej z hamowaniem elektrycznym.
Eksploatacja maszyn, urządzeń…
Jak, w przybliżeniu, zmieni się moc wydobywana przez grzejnik elektryczny, jeśli jego spiralę grzejną skróci się o połowę, a napięcie zasilania pozostanie niezmienione?
A. Zwiększy się dwukrotnie
B. Zmniejszy się dwukrotnie
C. Zmniejszy się czterokrotnie
D. Zwiększy się czterokrotnie
ELE.05 Pytanie 544
Eksploatacja maszyn, urządzeń…
Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę
A. prądu rozruchowego silników.
B. częstotliwości napięcia w układzie.
C. mocy biernej pobieranej przez układ.
D. prędkości obrotowej silników.
Eksploatacja maszyn, urządzeń…
Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?
A. Uziemienie odłączonej linii
B. Używanie sprzętu izolacyjnego
C. Ogrodzenie obszaru pracy
D. Zarządzanie pracą w grupie
Eksploatacja maszyn, urządzeń…
Jaki typ kabla energetycznego przedstawiono na rysunku?
A. YAKXS 4x16
B. YAKY 5xl6
C. YHAKXS 1x70
D. XRUHAKXS 1x70
Eksploatacja maszyn, urządzeń…
Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?
A. jedynie obudowy
B. separację elektryczną
C. umiejscowienie poza zasięgiem ręki
D. wyłącznie specjalne ogrodzenia
Eksploatacja maszyn, urządzeń…
Obniżenie częstotliwości napięcia zasilającego w trakcie działania silnika indukcyjnego trójfazowego spowoduje
A. utrzymanie prędkości obrotowej silnika na niezmienionym poziomie
B. unieruchomienie silnika
C. spadek prędkości obrotowej silnika
D. wzrost prędkości obrotowej silnika
Eksploatacja maszyn, urządzeń…
Które z poniższych stwierdzeńnie jest rezultatem przeglądu instalacji elektrycznej?
A. Na podstawie danych dostarczonych przez producenta, oznaczeń oraz certyfikatów, elementy instalacji są zgodne z normami bezpieczeństwa
B. Elementy instalacji zostały odpowiednio dobrane i poprawnie zainstalowane
C. W instalacji nie stwierdzono widocznych uszkodzeń, które mogłyby deteriorować bezpieczeństwo
D. Zachowana jest ciągłość przewodów ochronnych oraz połączeń wyrównawczych
Eksploatacja maszyn, urządzeń…
Kto powinien sporządzać plany okresowych kontroli i napraw instalacji elektrycznej w budynku mieszkalnym?
A. Urząd dozoru technicznego.
B. Dostawca energii elektrycznej.
C. Użytkownicy lokali.
D. Właściciel lub zarządca budynku.
Eksploatacja maszyn, urządzeń…
Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.
| Symbol | Wymiary podstawowe | |||
|---|---|---|---|---|
| d [mm] | D [mm] | B [mm] | r [mm] | |
| 6700 | 10 | 15 | 3 | 0,1 |
| 6200 | 30 | 9 | 0,6 | |
| 6001 | 12 | 28 | 8 | 0,3 |
| 6301 | 37 | 12 | 1 | |
A. 6700
B. 6001
C. 6200
D. 6301
ELE.05 Pytanie 552
Eksploatacja maszyn, urządzeń…
Które z poniższych rozwiązań gwarantuje podstawową ochronę przed porażeniem w grzejniku elektrycznym działającym w systemie TN-S?
A. Zastosowanie wyłącznika różnicowoprądowego w obwodzie zasilania
B. Izolacja robocza
C. Podłączenie obudowy do uziemienia ochronnego
D. Zastosowanie wyłącznika instalacyjnego nadprądowego w obwodzie zasilania
Eksploatacja maszyn, urządzeń…
W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonego w gwiazdę. Przedstawione wyniki świadczą o
| Rezystancja uzwojeń stojana między zaciskami | Wartość, Ω |
|---|---|
| U1 – V1 | 15 |
| V1 – W1 | ∞ |
| W1 – U1 | ∞ |
A. zwarciu międzyzwojowym w uzwójeniu V1 - V2
B. przerwie w uzwojeniu Wl - W2
C. zwarciu międzyzwojowym w uzwojeniu Ul - U2
D. przerwie w uzwojeniu VI - V2
ELE.05 Pytanie 554
Eksploatacja maszyn, urządzeń…

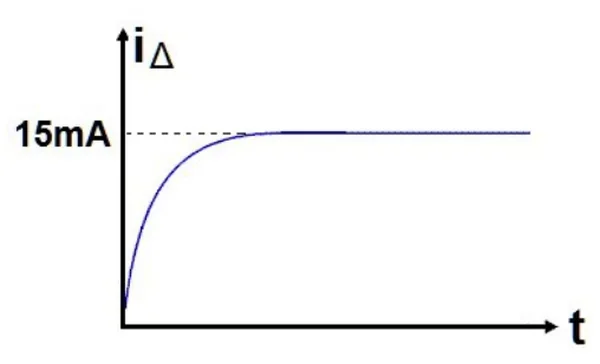

Aby zapewnić ochronę przeciwporażeniową uzupełniającą do podstawowej, obwody zasilające gniazda wtyczkowe z prądem do 32 A powinny być chronione wyłącznikiem RCD o znamionowym prądzie różnicowym
A. 1 000 mA
B. 30 mA
C. 500 mA
D. 100 mA
Eksploatacja maszyn, urządzeń…
Jaką minimalną wartość rezystancji powinno się zmierzyć w ścianach i podłodze w izolowanym miejscu pracy z urządzeniami o napięciu 400 V, aby zabezpieczenie przed dotykiem pośrednim było efektywne?
A. 25 kΩ
B. 10 kΩ
C. 75 kΩ
D. 50 kΩ
Eksploatacja maszyn, urządzeń…
Podczas pracy urządzeń napędowych, oględziny nie obejmują oceny
A. poziomu drgań
B. stanu osłon części wirujących
C. wskazań aparatury kontrolno-pomiarowej
D. stanu szczotek
Eksploatacja maszyn, urządzeń…
Którą z wymienionych wielkości można zmierzyć przyrządem pokazanym na rysunku?
A. Poziom olśnienia.
B. Natężenie oświetlenia.
C. Barwę światła.
D. Strumień świetlny.
ELE.05 Pytanie 558
Eksploatacja maszyn, urządzeń…
Jakim kolorem należy oznaczać nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn, który zasilają sieć TN-C, gdy jest wykonany w formie taśmy?
A. Jasnoniebieski
B. Czarny
C. Żółto-zielony
D. Zielony
Eksploatacja maszyn, urządzeń…
Jakie skutki dla instalacji mieszkalnej przyniesie zamiana przewodu YDY 3x1,5 mm2 na YADY 3 x 1,5 mm2?
A. Przewodność elektryczna przewodów ulegnie zwiększeniu
B. Rezystancja przewodów ulegnie zmniejszeniu
C. Obciążalność długotrwała instalacji zostanie zmniejszona
D. Wytrzymałość elektryczna izolacji wzrośnie
Eksploatacja maszyn, urządzeń…
Zabezpieczenie bezpiecznej pracy grzejnika trójfazowego zapewnia
A. wymuszony obieg powietrza
B. regulacja mocy grzejnej
C. osłona elementów grzejnych
D. wyprowadzenie punktu neutralnego elementów grzejnych
