Question 1

ELE.05 Pytanie 641

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

Silnik 3^~   Typ MAS063-2BA90-Z

0,25 kW   0,69 A   Izol. F

IP54   2755 obr/min   cosφ 0,81

400 V (Y)   50 Hz

Answer

A. MMS-32S – 1,6A

Question 2

ELE.05 Pytanie 642

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jakie oznaczenie ma elektryczny silnik, który jest przeznaczony do pracy cyklicznej w trybie: 4 minuty – działanie, 6 minut – przerwa?

A. S2 40

B. S2 60

C. S3 40%

D. S3 60%

Answer

A. Poluzowane połączenia przewodów w puszce.

B. Uszkodzony wyłącznik RCD.

C. Przerwa w przewodzie neutralno-ochronnym od strony zasilania.

D. Zbyt duża rezystancja uziemienia ochronnego budynku.

Answer

A. W piwnicach budynków mieszkalnych.

B. W pomieszczeniach ruchu elektrycznego.

C. W halach hurtowni elektrycznych.

D. W pomieszczeniach laboratoryjnych.

Answer

A. Związane z ratowaniem zdrowia i życia ludzkiego.

B. Okresowe, określone w planie przeglądów.

C. Związane z ratowaniem urządzeń przed zniszczeniem.

D. Codzienne, określone w instrukcji eksploatacji.

Answer

A. pogorszyła się izolacja uzwojenia W.

B. w uzwojeniu V występuje przerwa.

C. wystąpiło zwarcie między uzwojeniami V i W.

D. w uzwojeniu U występuje zwarcie do obudowy.

Answer

A. Rozłącznik izolacyjny z widoczną przerwą.

Answer

A. zwarcie w uzwojeniu komutacyjnym.

Answer

A. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu

Answer

A. S303 C25

Answer

A. Częściowe zwarcie w uzwojeniu pierwotnym.

B. Przerwa w uzwojeniu pierwotnym.

C. Częściowe zwarcie w uzwojeniu wtórnym.

D. Przerwa w uzwojeniu wtórnym.

Answer

A. Prędkość obrotową wału silnika.

Answer

A. Urządzenia 1.

Answer

A. Dławik — sprawny, zapłonnik — uszkodzony, świetlówka — sprawna.

B. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — uszkodzona.

C. Dławik — sprawny, zapłonnik — sprawny, świetlówka — sprawna.

D. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — sprawna.

Answer

A. zagiąć oczka na końcach przewodów

B. utrzymać odpowiednią kolejność przewodów fazowych w zaciskach gniazda

C. zmienić przewody na nowe o większym przekroju

D. zamontować końcówki oczkowe na przewodach

Answer

A. 0 ÷ s3

Answer

A. Drgania skrajnych blach rdzenia

B. Niesymetryczność obciążenia

C. Praca na biegu jałowym

D. Nieszczelność kadzi transformatora

Answer

A. Czterokrotnie zmniejszy się

B. Dwukrotnie zmniejszy się

C. Dwukrotnie wzrośnie

D. Czterokrotnie wzrośnie

Answer

A. wydłużyć uziom szpilkowy

B. usunąć zaciski probiercze

C. powiększyć średnicę przewodu odgromowego

D. zwiększyć średnicę zwodów w instalacji odgromowej

Answer

A. Całkowite zniszczenie wirnika silnika

B. Spadek prędkości obrotowej wirnika silnika

C. Nawrót wirnika silnika

D. Wzrost prędkości obrotowej wirnika silnika

Answer

A. Odbiorniki o dużej mocy, które są zainstalowane na stałe, powinny być zasilane z wydzielonych obwodów

Answer

A. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

B. o mniejszej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

C. o większej średnicy i wyższej liczbie zwojów niż uzwojenie wtórne

D. o większej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

Answer

A. Przebudowa przyłącza napowietrznego.

B. Wymiana przyłącza ziemnego.

C. Wykonanie instalacji elektrycznej natynkowej.

D. Rozbudowa instalacji elektrycznej podłogowej.

Answer

A. Placu budowy

Answer

A. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

B. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

C. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

D. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

Answer

A. Asynchroniczny klatkowy

B. Prądu stałego

C. Asynchroniczny pierścieniowy

D. Synchroniczny jawnobiegunowy

Answer

A. Ocena stanu pierścieni ślizgowych i komutatora

B. Kontrola stanu szczotek oraz szczotkotrzymaczy

C. Sprawdzenie stopnia nagrzewania obudowy

D. Weryfikacja stabilności połączeń elementów napędowych

Answer

A. Nadmierny luz w łożyskach.

B. Złe ustawienie szczotek.

C. Zbyt duża wartość rezystora regulacyjnego.

D. Przerwa w cewce uzwojenia wzbudzenia.

Answer

A. Zmniejszenia mocy czynnej pobieranej z sieci.

Answer

A. Magazynie spożywczym.

B. Pralni chemicznej.

C. Warsztacie ślusarskim.

D. Piwnicy bloku mieszkalnego.

Answer

A. wymienić szczotki

B. zwierać uzwojenie stojana

C. odłączyć rezystory rozruchowe

D. sprawdzić ciągłość obwodu wirnika

Question 3

ELE.05 Pytanie 643

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono uszkodzenie wykryte w puszce podczas oględzin instalacji elektrycznej budynku mieszkalnego. Jaka mogła być przyczyna takiego uszkodzenia?

Question 4

ELE.05 Pytanie 644

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

W których pomieszczeniach mogą być stosowane środki ochrony przeciwporażeniowej pokazane na rysunku?

Question 5

ELE.05 Pytanie 645

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

A. 20 A

B. 10 A

C. 16 A

D. 6 A

Question 6

ELE.05 Pytanie 646

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Eksploatacja maszyn, urządzeń…

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

Question 7

ELE.05 Pytanie 647

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jaka jest wartość skuteczna napięcia przemiennego dotykowego, która może być utrzymywana w standardowych warunkach otoczenia, przy rezystancji ciała ludzkiego wynoszącej około 1 kΩ?

A. 60 V

B. 25 V

C. 12 V

D. 50 V

Question 8

ELE.05 Pytanie 648

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych U_N = 230/400 V i P_N = 3 kW można stwierdzić, że

R_PE-U1 R_PE-V1 R_PE-W1 R_U1-V1 R_V1-W1 R_W1-U1
6,2 MΩ 5,4 MΩ 3,9 MΩ 6,9 MΩ 4,4 MΩ 4,8 MΩ

Question 9

ELE.05 Pytanie 649

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

Question 10

ELE.05 Pytanie 650

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Wirnik silnika pracującego w układzie pokazanym na schemacie po załączeniu napięcia zasilającego nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika. Przyczyną zaistniałej sytuacji może być

Question 11

ELE.05 Pytanie 651

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?
silnika.

Question 12

ELE.05 Pytanie 652

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

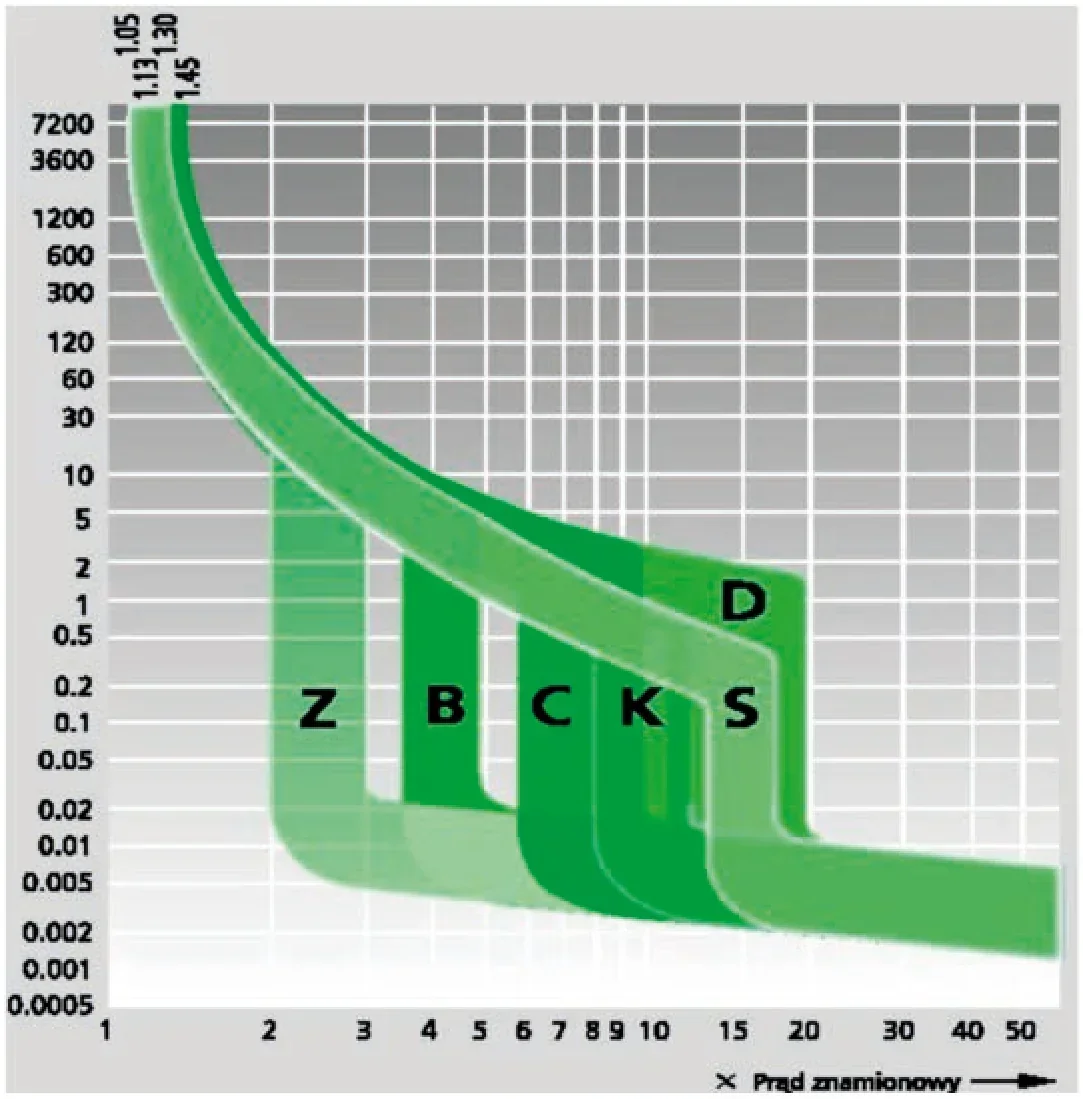

Jakim rodzajem wyłączników nadprądowych powinien być zabezpieczony obwód zasilania silnika klatkowego trójfazowego, którego parametry znamionowe to: P_N = 11 kW, U_N = 400 V, cos φ = 0,73, η = 80%?

Question 13

ELE.05 Pytanie 653

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

Question 14

ELE.05 Pytanie 654

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Korzystając z tabeli, w której zamieszczono dopuszczalne wartości obciążalności prądowej długotrwałej, dobierz przekrój przewodów jednożyłowych typu DY do wykonania trójfazowego obwodu instalacji mieszkaniowej ułożonej w rurach. Obwód ma zasilać odbiorniki energii elektrycznej o łącznej mocy znamionowej 16 kVA przy napięciu znamionowym 400 V.

Przekrój przewodu mm² Jeden lub kilka przewodów 1-żyłowych ułożonych w rurze Przewody płaszczowe, rurowe, wtynkowe Przewody gołe
Żyła Cu, A Żyła Al., A Żyła Cu, A Żyła Al, A Żyła Cu, A Żyła Al, A
A. 1,0 11 - 15 - 19 -
B. 1,5 15 - 18 - 24 -
C. 2,5 20 15 26 20 32 26
D. 4,0 25 20 34 27 42 33

A. D.

B. A.

C. B.

D. C.

Question 15

ELE.05 Pytanie 655

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

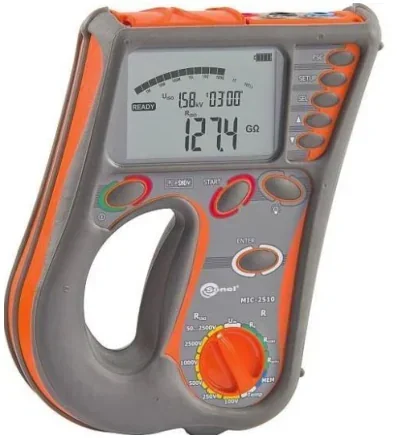

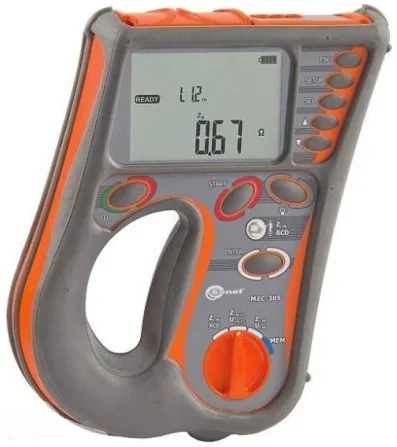

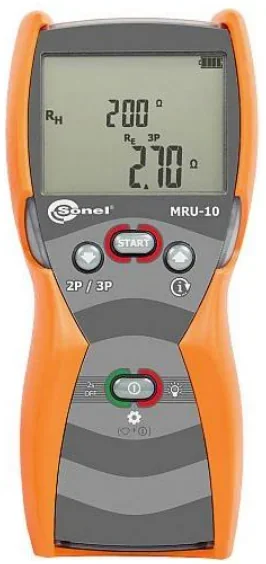

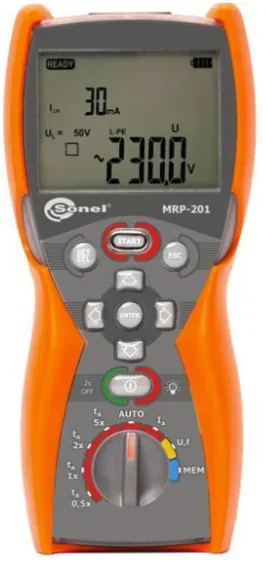

Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

A. A.

B. C.

C. B.

D. D.

Question 16

ELE.05 Pytanie 656

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

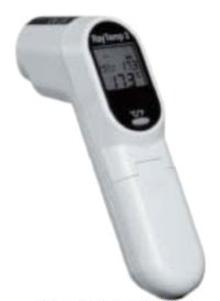

Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?

Question 17

ELE.05 Pytanie 657

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Question 18

ELE.05 Pytanie 658

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

A. C.

B. B.

C. D.

D. A.

Question 19

ELE.05 Pytanie 659

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?

Question 20

ELE.05 Pytanie 660

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jakie jest minimalne natężenie prądu wymagane do pomiaru ciągłości przewodu ochronnego?

A. 200 mA

B. 500 mA

C. 400 mA

D. 100 mA

Question 21

ELE.05 Pytanie 661

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Podczas wymiany gniazdka trójfazowego w instalacji przemysłowej należy

Question 22

ELE.05 Pytanie 662

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

Question 23

ELE.05 Pytanie 663

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

Question 24

ELE.05 Pytanie 664

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

A. 0

B. II

C. III

D. I

Question 25

ELE.05 Pytanie 665

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?

Question 26

ELE.05 Pytanie 666

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jaki jest maksymalny czas automatycznego wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku awarii w obwodach odbiorczych o prądzie nominalnym I < 32 A w jednofazowym układzie sieciowym TN przy napięciu 230 V?

A. 0,4 s

B. 0,2 s

C. 0,1 s

D. 5,0 s

Question 27

ELE.05 Pytanie 667

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy

Question 28

ELE.05 Pytanie 668

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?

Question 29

ELE.05 Pytanie 669

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?

Question 30

ELE.05 Pytanie 670

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Uzwojenie pierwotne transformatora jednofazowego jest zrobione z drutu nawojowego

Question 31

ELE.05 Pytanie 671

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

Question 32

ELE.05 Pytanie 672

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

W którym z poniższych miejsc, podczas pracy z urządzeniami elektrycznymi, nie jest dopuszczalne stosowanie izolacji stanowiska jako środków ochrony przed dotykiem pośrednim?

Question 33

ELE.05 Pytanie 673

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Która z przyczyn może odpowiadać za zwiększoną wartość Z_S w sypialni?

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych
zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie: Salon Sypialnia Kuchnia Przedpokój Łazienka
Wartość Zs: 2,32 Ω 6,84 Ω 1,72 Ω 1,39 Ω 2,55 Ω

Question 34

ELE.05 Pytanie 674

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Który z poniższych rodzajów silników wyróżnia się najlepszą kontrolą prędkości obrotowej poprzez modyfikację wartości napięcia zasilającego?

Question 35

ELE.05 Pytanie 675

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jaki rodzaj wyłącznika nadprądowego powinno się użyć do ochrony kuchenki elektrycznej z trzema jednofazowymi grzałkami, których łączna moc wynosi 8,4 kW, zasilanych w fazach L1, L2, L3 w systemie trójfazowym o napięciu 230/400 V?

A. B16

B. B10

C. C10

D. C6

Question 36

ELE.05 Pytanie 676

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

Question 37

ELE.05 Pytanie 677

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

Question 38

ELE.05 Pytanie 678

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na rysunku?

Question 39

ELE.05 Pytanie 679

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku?

Question 40

ELE.05 Pytanie 680

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Filtrowanie pytań

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

Silnik 3^~   Typ MAS063-2BA90-Z

0,25 kW   0,69 A   Izol. F

IP54   2755 obr/min   cosφ 0,81

400 V (Y)   50 Hz

Jakie oznaczenie ma elektryczny silnik, który jest przeznaczony do pracy cyklicznej w trybie: 4 minuty – działanie, 6 minut – przerwa?

Na rysunku przedstawiono uszkodzenie wykryte w puszce podczas oględzin instalacji elektrycznej budynku mieszkalnego. Jaka mogła być przyczyna takiego uszkodzenia?

W których pomieszczeniach mogą być stosowane środki ochrony przeciwporażeniowej pokazane na rysunku?

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

Jaka jest wartość skuteczna napięcia przemiennego dotykowego, która może być utrzymywana w standardowych warunkach otoczenia, przy rezystancji ciała ludzkiego wynoszącej około 1 kΩ?

Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych U_N = 230/400 V i P_N = 3 kW można stwierdzić, że

R_PE-U1 R_PE-V1 R_PE-W1 R_U1-V1 R_V1-W1 R_W1-U1
6,2 MΩ 5,4 MΩ 3,9 MΩ 6,9 MΩ 4,4 MΩ 4,8 MΩ

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

Wirnik silnika pracującego w układzie pokazanym na schemacie po załączeniu napięcia zasilającego nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika. Przyczyną zaistniałej sytuacji może być

Jakim rodzajem wyłączników nadprądowych powinien być zabezpieczony obwód zasilania silnika klatkowego trójfazowego, którego parametry znamionowe to: P_N = 11 kW, U_N = 400 V, cos φ = 0,73, η = 80%?

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

Jakie jest minimalne natężenie prądu wymagane do pomiaru ciągłości przewodu ochronnego?

Podczas wymiany gniazdka trójfazowego w instalacji przemysłowej należy

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?

Jaki jest maksymalny czas automatycznego wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku awarii w obwodach odbiorczych o prądzie nominalnym I < 32 A w jednofazowym układzie sieciowym TN przy napięciu 230 V?

Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy

Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?

Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?

Uzwojenie pierwotne transformatora jednofazowego jest zrobione z drutu nawojowego

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

W którym z poniższych miejsc, podczas pracy z urządzeniami elektrycznymi, nie jest dopuszczalne stosowanie izolacji stanowiska jako środków ochrony przed dotykiem pośrednim?

Który z poniższych rodzajów silników wyróżnia się najlepszą kontrolą prędkości obrotowej poprzez modyfikację wartości napięcia zasilającego?

Jaki rodzaj wyłącznika nadprądowego powinno się użyć do ochrony kuchenki elektrycznej z trzema jednofazowymi grzałkami, których łączna moc wynosi 8,4 kW, zasilanych w fazach L1, L2, L3 w systemie trójfazowym o napięciu 230/400 V?

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na rysunku?

W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku?

Przed rozpoczęciem pomiaru rezystancji izolacji uzwojeń wirnika silnika z pierścieniem w pierwszej kolejności należy

	Przekrój przewodu mm²	Jeden lub kilka przewodów 1-żyłowych ułożonych w rurze		Przewody płaszczowe, rurowe, wtynkowe		Przewody gołe
	Przekrój przewodu mm²	Żyła Cu, A	Żyła Al., A	Żyła Cu, A	Żyła Al, A	Żyła Cu, A	Żyła Al, A
A.	1,0	11	-	15	-	19	-
B.	1,5	15	-	18	-	24	-
C.	2,5	20	15	26	20	32	26
D.	4,0	25	20	34	27	42	33

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie:	Salon	Sypialnia	Kuchnia	Przedpokój	Łazienka
Wartość Zs:	2,32 Ω	6,84 Ω	1,72 Ω	1,39 Ω	2,55 Ω

Filtrowanie pytań

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym Silnik 3~ Typ MAS063-2BA90-Z 0,25 kW 0,69 A Izol. F IP54 2755 obr/min cosφ 0,81 400 V (Y) 50 Hz

Jakie oznaczenie ma elektryczny silnik, który jest przeznaczony do pracy cyklicznej w trybie: 4 minuty – działanie, 6 minut – przerwa?

Na rysunku przedstawiono uszkodzenie wykryte w puszce podczas oględzin instalacji elektrycznej budynku mieszkalnego. Jaka mogła być przyczyna takiego uszkodzenia?

W których pomieszczeniach mogą być stosowane środki ochrony przeciwporażeniowej pokazane na rysunku?

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach UN = 230 V oraz PN = 2,4 kW przed zwarciem?

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

Jaka jest wartość skuteczna napięcia przemiennego dotykowego, która może być utrzymywana w standardowych warunkach otoczenia, przy rezystancji ciała ludzkiego wynoszącej około 1 kΩ?

Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych UN = 230/400 V i PN = 3 kW można stwierdzić, że RPE-U1RPE-V1RPE-W1RU1-V1RV1-W1RW1-U16,2 MΩ5,4 MΩ3,9 MΩ6,9 MΩ4,4 MΩ4,8 MΩ

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

Wirnik silnika pracującego w układzie pokazanym na schemacie po załączeniu napięcia zasilającego nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika. Przyczyną zaistniałej sytuacji może być

Jakim rodzajem wyłączników nadprądowych powinien być zabezpieczony obwód zasilania silnika klatkowego trójfazowego, którego parametry znamionowe to: PN = 11 kW, UN = 400 V, cos φ = 0,73, η = 80%?

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U1n = 230 V, U2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

Jakie jest minimalne natężenie prądu wymagane do pomiaru ciągłości przewodu ochronnego?

Podczas wymiany gniazdka trójfazowego w instalacji przemysłowej należy

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?

Jaki jest maksymalny czas automatycznego wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku awarii w obwodach odbiorczych o prądzie nominalnym I < 32 A w jednofazowym układzie sieciowym TN przy napięciu 230 V?

Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy

Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?

Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?

Uzwojenie pierwotne transformatora jednofazowego jest zrobione z drutu nawojowego

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

W którym z poniższych miejsc, podczas pracy z urządzeniami elektrycznymi, nie jest dopuszczalne stosowanie izolacji stanowiska jako środków ochrony przed dotykiem pośrednim?

Który z poniższych rodzajów silników wyróżnia się najlepszą kontrolą prędkości obrotowej poprzez modyfikację wartości napięcia zasilającego?

Jaki rodzaj wyłącznika nadprądowego powinno się użyć do ochrony kuchenki elektrycznej z trzema jednofazowymi grzałkami, których łączna moc wynosi 8,4 kW, zasilanych w fazach L1, L2, L3 w systemie trójfazowym o napięciu 230/400 V?

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na rysunku?

W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku?

Przed rozpoczęciem pomiaru rezystancji izolacji uzwojeń wirnika silnika z pierścieniem w pierwszej kolejności należy

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

Silnik 3^~ Typ MAS063-2BA90-Z

0,25 kW 0,69 A Izol. F

IP54 2755 obr/min cosφ 0,81

400 V (Y) 50 Hz

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych U_N = 230/400 V i P_N = 3 kW można stwierdzić, że

R_PE-U1 R_PE-V1 R_PE-W1 R_U1-V1 R_V1-W1 R_W1-U1
6,2 MΩ 5,4 MΩ 3,9 MΩ 6,9 MΩ 4,4 MΩ 4,8 MΩ

Jakim rodzajem wyłączników nadprądowych powinien być zabezpieczony obwód zasilania silnika klatkowego trójfazowego, którego parametry znamionowe to: P_N = 11 kW, U_N = 400 V, cos φ = 0,73, η = 80%?

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.
