ELE.05Pytanie 682
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Na podstawie wyników pomiarów zamieszczonych w tabeli określ rodzaj i miejsce uszkodzenia w silniku elektrycznym, którego tabliczkę znamionową przedstawiono na rysunku.

\( R_{U1\text{-}U2} \)\( R_{V1\text{-}V2} \)\( R_{W1\text{-}W2} \)\( R_{U1\text{-}PE} \)\( R_{V1\text{-}PE} \)\( R_{W1\text{-}PE} \)\( R_{U1\text{-}V1} \)\( R_{V1\text{-}W1} \)\( R_{W1\text{-}U1} \)
6,23 Ω6,15 Ω6,21 Ω0,6 Ω∞ Ω∞ Ω∞ Ω∞ Ω∞ Ω
Ilustracja do pytania 2
A. Zwarcie uzwojenia U z obudową.
B. Zwarcie między uzwojeniami U i V.
C. Przerwa w uzwojeniu V.
D. Przerwa w uzwojeniu U.
ELE.05Pytanie 683
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na rysunku?

Ilustracja do pytania 3
A. Samoczynne wyłączenie zasilania.
B. Wyłącznik różnicowoprądowy.
C. Połączenie wyrównawcze.
D. Separację odbiornika.
ELE.05Pytanie 686
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

W układzie przedstawionym na rysunku jako środek ochrony przeciwporażeniowej zastosowano bardzo niskie napięcie

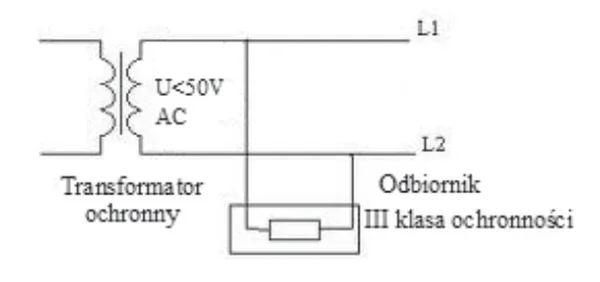

Schemat transformatora ochronnego U<50 V AC zasilającego odbiornik III klasy ochronności
A. w obwodzie SELV.
B. w obwodach PELV i FELV.
C. w obwodach PELV i SELV.
D. w obwodzie FELV.
ELE.05Pytanie 687
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

A. Zmniejszy się czterokrotnie
B. Zwiększy się dwukrotnie
C. Zmniejszy się dwukrotnie
D. Zwiększy się czterokrotnie
ELE.05Pytanie 689
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Oceń oraz uzasadnij stan techniczny transformatora jednofazowego UN = 230/115 V, który pracuje z prądem znamionowym, gdy podłączenie dodatkowego odbiornika doprowadziło do podwyższenia napięcia po stronie wtórnej o 5%, przy jednoczesnym obniżeniu prądu pobieranego z sieci o 3%?

A. Transformator jest uszkodzony, a przyczyną uszkodzenia jest przerwa po stronie wtórnej
B. Transformator działa poprawnie, a powodem zmian prądu i napięcia jest pojemnościowy charakter dołączonego odbiornika
C. Transformator działa prawidłowo, a przyczyną zmian prądu i napięcia odbiornika jest obniżenie napięcia zasilającego
D. Transformator jest uszkodzony, a przyczyną uszkodzenia jest zwarcie międzyzwojowe po stronie wtórnej
ELE.05Pytanie 690
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu nie może być zastosowany w układzie sieciowym przedstawionym na rysunku?

Ilustracja do pytania 10
A. Podwójna izolacja.
B. Miejscowe połączenie wyrównawcze.
C. Izolowanie stanowiska.
D. Wyłącznik różnicowoprądowy.
ELE.05Pytanie 691
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach:
Pn = 5,5 kW, Un = 400/690 V?

A. Wyłącznik nadprądowy typu B
B. Wyłącznik nadprądowy typu Z
C. Bezpiecznik typu aR
D. Bezpiecznik typu aM
ELE.05Pytanie 692
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Na podstawie przedstawionych w tabeli wyników pomiarów, dotyczących silnika prądu stałego, określ które z wymienionych uszkodzeń wystąpiło w tym silniku.

Rezystancja uzwojeń pomiędzy zaciskami:Rezystancja izolacji pomiędzy zaciskami:
A1-A2D1-D2E1-E2A1-PED1-PEE1-PE
0,8 Ω0,9 Ω4,7 Ω123,1 MΩ102,5 MΩ166,6 MΩ
A. Nadpalenie izolacji między uzwojeniem bocznikowym, a obudową.
B. Przebicie izolacji uzwojenia twornika do obudowy.
C. Przerwa w uzwojeniu twornika.
D. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.
ELE.05Pytanie 693
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jakie uszkodzenie lub defekt można wykryć podczas przeglądu instalacji elektrycznej w budynku mieszkalnym?

A. Brak ciągłości połączeń
B. Przekroczenie dopuszczalnego czasu zadziałania wyłącznika ochronnego
C. Pogorszenie się stanu izolacji
D. Pogorszenie się stanu mechanicznego złącz i połączeń
ELE.05Pytanie 694
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W skład badań eksploatacyjnych silnika klatkowego wchodzi pomiar

A. natężenia pola magnetycznego rozproszenia
B. rezystancji uzwojeń stojana
C. rezystancji uzwojeń wirnika
D. stratności magnetycznej blach stojana
ELE.05Pytanie 698
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?

Ilustracja do pytania 18
A. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.
B. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.
C. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.
D. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.
ELE.05Pytanie 700
Eksploatacja maszyn, urządzeń…

Kategorie: Elementy i aparatura elektryczna Dokumentacja i normy

Na przedstawionym schemacie obwodu elektrycznego symbol IL oznacza

Ilustracja do pytania 20
A. geometryczną różnicę prądów rezystora i cewki.
B. prąd płynący przez cewkę.
C. prąd płynący przez kondensator.
D. geometryczną sumę prądów rezystora i kondensatora.
ELE.05Pytanie 702
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?

A. Spadek prędkości obrotowej wirnika silnika
B. Nawrót wirnika silnika
C. Wzrost prędkości obrotowej wirnika silnika
D. Całkowite zniszczenie wirnika silnika
ELE.05Pytanie 703
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na

Pomiar między zaciskami silnikaRezystancja
U1 – U232 Ω
V1 – V232 Ω
W1 – W232 Ω
U1 – V10
V1 – W15 MΩ
U1 – W15 MΩ
U1 – PE0
V1 – PE0
W1 – PE5 MΩ
A. przerwę w uzwojeniu U1 – U2
B. uszkodzoną izolację w uzwojeniach U1 – U2 oraz V1 – V2
C. zwarcie międzyzwojowe w uzwojeniu W1 – W2
D. zwarcie między uzwojeniami U1 – U2 oraz W1 – W2
ELE.05Pytanie 704
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

W instalacji trójfazowej działającej w układzie TN-C, gdy na odbiornikach wystąpi napięcie fazowe przekraczające 300 V, co może być tego przyczyną?

A. zwarciem między fazą a przewodem PEN
B. przerwą w jednej z faz
C. przerwaniem ciągłości przewodu PEN
D. zwarciem pomiędzy fazami
ELE.05Pytanie 706
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Przedstawiona na ilustracji puszka rozgałęźna przeznaczona jest do instalacji elektrycznej natynkowej prowadzonej przewodami

Ilustracja do pytania 26
A. w listwach elektroinstalacyjnych.
B. w rurach winidurowych karbowanych.
C. na izolatorach.
D. na uchwytach.
ELE.05Pytanie 707
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Do zakresu podstawowych czynności i obowiązków osób posiadających kwalifikacje w zakresie eksploatacji instalacji elektrycznej nie należy

A. sporządzanie protokołów odbioru instalacji elektrycznej.
B. sprawdzanie stanu zewnętrznego aparatury.
C. obserwacja i sprawdzanie działania aparatury kontrolno-pomiarowej.
D. sprawdzanie stanu odbiorników.
ELE.05Pytanie 708
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak wpłynie na wartość mocy generowanej przez elektryczny grzejnik, jeśli długość jego spirali grzejnej zostanie skrócona o 50%, a napięcie zasilające pozostanie niezmienne?

A. Zwiększy się dwukrotnie
B. Zmniejszy się czterokrotnie
C. Zwiększy się czterokrotnie
D. Zmniejszy się dwukrotnie
ELE.05Pytanie 710
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym.
Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

Wykonać zleconą pracęPowiadomić przełożonego
o niedostatecznym oświetleniu
A.TAKNIE
B.TAKTAK
C.NIETAK
D.NIENIE

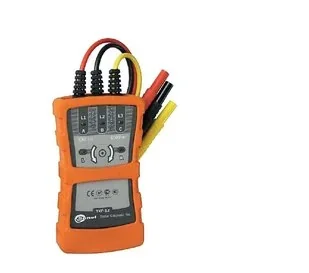

C.

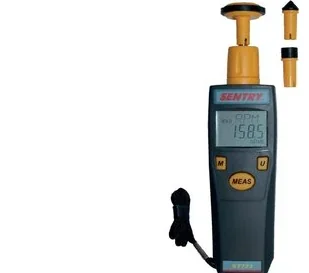

D.

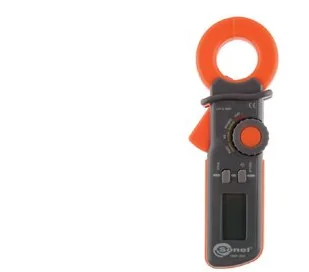

B.

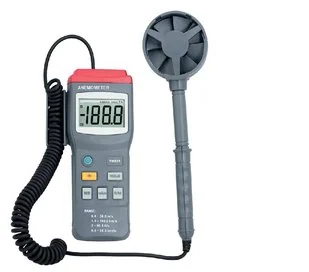

A.
ELE.05Pytanie 713
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powoduje opisane objawy?

Ilustracja do pytania 33
A. Wyłamanie się kilku łopatek na skrzydle wentylatora.
B. Wypadnięty wpust blokujący wentylator na wale.
C. Poluzowana śruba dociskowa wentylatora.
D. Zużyte łożyska silnika powodujące luz.
ELE.05Pytanie 715
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów podtynkowej instalacji elektrycznej?

A. Pogorszenie jakości izolacji przewodów instalacji
B. Uszkodzenia mechaniczne obudów oraz osłon urządzeń elektrycznych
C. Przekroczenie maksymalnego czasu reakcji RCD
D. Zerwanie w układzie przewodów ochronnych
ELE.05Pytanie 716
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

W tabeli zamieszczono wyniki pomiarów rezystancji wybranych zestyków układu przedstawionego na schemacie. Pomiary przeprowadzono w wyjściowym położeniu styków w stanie beznapięciowym. Na podstawie analizy wyników pomiarów wskaż uszkodzony element.

ZestykRezystancja
Ω
S0:21 ÷ S0:220
S1:13 ÷ S1:14∞
F2:95 ÷ F2:96∞
K3:21 ÷ K3:220
Ilustracja do pytania 36
A. S1
B. F2
C. S0
D. K3
ELE.05Pytanie 717
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Ruch napędu należy zatrzymać w sytuacji zagrożenia bezpieczeństwa operatora lub otoczenia, jak również w przypadku wykrycia uszkodzeń lub zakłóceń uniemożliwiających jego prawidłowe działanie, a szczególnie gdy występuje

A. znamionowe zużycie prądu
B. spadek rezystancji izolacji uzwojeń do 5 MΩ
C. spadek napięcia zasilania poniżej 3 %
D. nadmierne wibracje
ELE.05Pytanie 720
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Podczas inspekcji silnika indukcyjnego klatkowego o mocy 11 kW, który działa bez obciążenia, można usłyszeć głośne stuki dochodzące z wnętrza urządzenia. Jaką przyczynę tej usterki można uznać za najbardziej prawdopodobną?

A. Zanik napięcia w jednej z faz
B. Niestabilne przymocowanie silnika do podłoża
C. Zbyt wysoka temperatura urządzenia
D. Zużyte łożyska kulkowe na wale silnika
