Question 1

ELE.05 Pytanie 721

Kategorie: Instalacje elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

Answer

A. Ciągłości przewodów ochronnych

B. Rezystancji izolacji przewodów

C. Prądu pobieranego przez odbiornik

D. Napięć w poszczególnych fazach

Question 2

ELE.05 Pytanie 722

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

Answer

A. bezpieczeństwo obsługi.

Question 3

ELE.05 Pytanie 723

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W jaki sposób zmieni się spadek napięcia na przewodzie zasilającym przenośny odbiornik, jeśli zamienimy przewód OWY 5×4 mm² o długości 5 m na przewód OWY 5×6 mm² o długości 15 m?

Answer

A. Zwiększy się dwukrotnie

B. Zmniejszy się dwukrotnie

C. Zwiększy się trzykrotnie

D. Zmniejszy się trzykrotnie

Question 4

ELE.05 Pytanie 724

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

Answer

A. W centralnej części obudowy blisko skrzynki przyłączeniowej

Question 5

ELE.05 Pytanie 725

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Przekaźnik czasowy włączony do obwodu elektrycznego i nastawiony w sposób przedstawiony na ilustracji, będzie realizował funkcję cyklicznego przełączania co

Answer

A. 90 minut zaczynając od wyłączenia.

B. 9 minut zaczynając od wyłączenia.

C. 9 minut zaczynając od załączenia.

D. 90 minut zaczynając od załączenia.

Question 6

ELE.05 Pytanie 726

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcią tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

Warunek poprawności pomiaru: \( Z_s \cdot I_a \leq U_0 \)

Nazwa obwodu Wartość impedancji pętli zwarcia, Ω
G1 2,55
G2 2,90
G3 2,66
G4 2,87

A. G1

B. G3

C. G4

D. G2

Answer

A. Dwie osoby

Answer

A. Od 0,3 IN do 1,0 IN

Answer

A. 14,52 V

Answer

A. Przeprowadzanie oględzin wymagających demontażu

B. Monitorowanie urządzeń w trakcie pracy

C. Realizowanie przeglądów niewymagających demontażu

D. Włączanie i wyłączanie urządzeń

Answer

A. Prądu rozruchu silnika szeregowego.

B. Prądu wzbudzenia silnika pierścieniowego.

C. Prądu sterującego tyrystorem mocy.

D. Prądu pobieranego z sieci przez spawarkę transformatorową.

Answer

A. przycisk alarmu przeciwpożarowego.

B. zestaw sprzętu pożarniczego.

C. hydrant wewnętrzny.

D. urządzenie do przemywania oczu.

Answer

A. Zbyt wysoką temperaturą otoczenia.

B. Brakiem symetrii napięć zasilających.

C. Zbyt słabym dociskiem szczotek do pierścieni

D. Nieprawidłową kolejnością faz.

Answer

A. Umieszczenie części czynnych poza zasięgiem ręki.

B. Wysokoczuły wyłącznik różnicowoprądowy.

C. Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik.

D. Izolacja stanowiska.

Answer

A. N i PE są zwarte oraz L3 jest przerwana.

Answer

A. Od 0,3 IΔN do 1,0 IΔN

B. Od 0,3 IΔN do 0,8 IΔN

C. Od 0,5 IΔN do 1,2 IΔN

D. Od 0,5 IΔN do 1,0 IΔN

Answer

A. Zwiększy się dwukrotnie

B. Zmniejszy się czterokrotnie

C. Zmniejszy się dwukrotnie

D. Zwiększy się czterokrotnie

Answer

A. Układ równoległy

Answer

A. Przyrząd 3.

Answer

A. Wyłącznik nadprądowy typu Z

Answer

A. fazowy L2

Answer

A. Ochronę przed ciałami stałymi większymi niż 1 mm oraz przed bryzgami wody z dowolnego kierunku

Answer

A. Zwiększenie rezystancji pętli zwarcia

B. Obniżenie napięcia roboczego

C. Zwiększenie obciążalności prądowej instalacji

D. Osłabienie wytrzymałości mechanicznej przewodów

Question 7

ELE.05 Pytanie 727

Kategorie: Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Ile minimum osób powinno zajmować się pracami w warunkach szczególnego zagrożenia?

Question 8

ELE.05 Pytanie 728

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

Question 9

ELE.05 Pytanie 729

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150 Nr/Rok 00565/2015
Moc 150 kVA Grupa połączeń Dy5
I 3×440 V D 198 A
II 3×230 V y 377 A
Częstotliwość 60 Hz Klasa izolacji T45H
Straty jałowe 445 W Rodzaj pracy S1
Straty zwarcia 2 824 W Chłodzenie AN
Temp. otoczenia 45 °C Stopień ochrony IP23
uz 3,30 % Masa całkowita 579 kg

Question 10

ELE.05 Pytanie 730

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Eksploatacja maszyn, urządzeń…

Które z poniższych działań nie są przypisane do zadań eksploatacyjnych osób obsługujących urządzenia elektryczne?

Question 11

ELE.05 Pytanie 731

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

Question 12

ELE.05 Pytanie 732

Kategorie: Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

Question 13

ELE.05 Pytanie 733

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Jakie mogą być przyczyny nadmiernego iskrzenia szczotek na pierścieniach w silniku pierścieniowym?

Question 14

ELE.05 Pytanie 734

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

Question 15

ELE.05 Pytanie 735

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły

Pomiar pomiędzy końcami żył Rezystancja
Ω
L1.1 – L1.2 0
L2.1 – L2.2 0
L3.1 – L3.2 0
N.1 – N.2 0
PE.1 – PE.2 ∞
L1.1 – L2.1 ∞
L1.1 – L3.1 ∞
L1.1 – N.1 ∞
L1.1 – PE.1 ∞
N.1 – PE.1 ∞
N.1 – L2.1 ∞
N.1 – L3.1 0

Question 16

ELE.05 Pytanie 736

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Question 17

ELE.05 Pytanie 737

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

Obwód Nazwa urządzenia elektrycznego Zastosowane zabezpieczenie Prąd wyłączalny z charakterystyki Czas wyłączenia Zmierzona impedancja Prąd zwarcia obliczeniowy
Ib w A Iw w A T≤... w s Zz w Ω Izw w A
A. gniazdo jednofazowe B16 80 0,2 2,30 100,00
B. gniazdo jednofazowe B16 80 0,2 2,53 90,09
C. gniazdo jednofazowe B16 80 0,2 3,36 68,45
D. gniazdo jednofazowe B16 80 0,2 1,32 174,24

A. C.

B. B.

C. D.

D. A.

Question 18

ELE.05 Pytanie 738

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

Question 19

ELE.05 Pytanie 739

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jaką liczbę należy zastosować do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dozwoloną wartość nastawy prądu na jego zabezpieczeniu przeciążeniowym?

A. 1,1

B. 1,2

C. 0,9

D. 2,0

Question 20

ELE.05 Pytanie 740

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Eksploatacja maszyn, urządzeń…

Który z poniższych sposobów łączenia uzwojeń transformatora zapewnia jednoczesne zasilanie wszystkich faz?

Question 21

ELE.05 Pytanie 741

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Który z przedstawionych przyrządów jest przeznaczony do wykrywania nadmiernie trących ruchomych elementów maszyn elektrycznych podczas ich pracy?

Question 22

ELE.05 Pytanie 742

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach:
P_n = 5,5 kW, U_n = 400/690 V?

Question 23

ELE.05 Pytanie 743

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Podczas wymiany trójfazowego wyłącznika różnicowoprądowego należy mieć na uwadze, że do wyłącznika nie może być podłączony przewód

Question 24

ELE.05 Pytanie 744

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Co oznacza symbol IP44 w kontekście ochrony urządzeń elektrycznych?

Question 25

ELE.05 Pytanie 745

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Filtrowanie pytań

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

W jaki sposób zmieni się spadek napięcia na przewodzie zasilającym przenośny odbiornik, jeśli zamienimy przewód OWY 5×4 mm² o długości 5 m na przewód OWY 5×6 mm² o długości 15 m?

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

Przekaźnik czasowy włączony do obwodu elektrycznego i nastawiony w sposób przedstawiony na ilustracji, będzie realizował funkcję cyklicznego przełączania co

Ile minimum osób powinno zajmować się pracami w warunkach szczególnego zagrożenia?

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

Które z poniższych działań nie są przypisane do zadań eksploatacyjnych osób obsługujących urządzenia elektryczne?

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

Jakie mogą być przyczyny nadmiernego iskrzenia szczotek na pierścieniach w silniku pierścieniowym?

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

Jaką liczbę należy zastosować do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dozwoloną wartość nastawy prądu na jego zabezpieczeniu przeciążeniowym?

Który z poniższych sposobów łączenia uzwojeń transformatora zapewnia jednoczesne zasilanie wszystkich faz?

Który z przedstawionych przyrządów jest przeznaczony do wykrywania nadmiernie trących ruchomych elementów maszyn elektrycznych podczas ich pracy?

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach:
P_n = 5,5 kW, U_n = 400/690 V?

Podczas wymiany trójfazowego wyłącznika różnicowoprądowego należy mieć na uwadze, że do wyłącznika nie może być podłączony przewód

Co oznacza symbol IP44 w kontekście ochrony urządzeń elektrycznych?

Jakie będą konsekwencje zmiany w instalacji elektrycznej w budynku mieszkalnym przewodów ADG 1,5 mm² na przewody DY 1,5 mm²?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150		Nr/Rok 00565/2015
Moc	150 kVA	Grupa połączeń	Dy5
I	3×440 V	D	198 A
II	3×230 V	y	377 A
Częstotliwość	60 Hz	Klasa izolacji	T45H
Straty jałowe	445 W	Rodzaj pracy	S1
Straty zwarcia	2 824 W	Chłodzenie	AN
Temp. otoczenia	45 °C	Stopień ochrony	IP23
uz	3,30 %	Masa całkowita	579 kg

Pomiar pomiędzy końcami żył	Rezystancja Ω
L1.1 – L1.2	0
L2.1 – L2.2	0
L3.1 – L3.2	0
N.1 – N.2	0
PE.1 – PE.2	∞
L1.1 – L2.1	∞
L1.1 – L3.1	∞
L1.1 – N.1	∞
L1.1 – PE.1	∞
N.1 – PE.1	∞
N.1 – L2.1	∞
N.1 – L3.1	0

Obwód	Nazwa urządzenia elektrycznego	Zastosowane zabezpieczenie	Prąd wyłączalny z charakterystyki	Czas wyłączenia	Zmierzona impedancja	Prąd zwarcia obliczeniowy
Obwód	Nazwa urządzenia elektrycznego	Ib w A	Iw w A	T≤... w s	Zz w Ω	Izw w A
A.	gniazdo jednofazowe	B16	80	0,2	2,30	100,00
B.	gniazdo jednofazowe	B16	80	0,2	2,53	90,09
C.	gniazdo jednofazowe	B16	80	0,2	3,36	68,45
D.	gniazdo jednofazowe	B16	80	0,2	1,32	174,24

Filtrowanie pytań

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

W jaki sposób zmieni się spadek napięcia na przewodzie zasilającym przenośny odbiornik, jeśli zamienimy przewód OWY 5×4 mm2 o długości 5 m na przewód OWY 5×6 mm2 o długości 15 m?

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

Przekaźnik czasowy włączony do obwodu elektrycznego i nastawiony w sposób przedstawiony na ilustracji, będzie realizował funkcję cyklicznego przełączania co

Ile minimum osób powinno zajmować się pracami w warunkach szczególnego zagrożenia?

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy IN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

Które z poniższych działań nie są przypisane do zadań eksploatacyjnych osób obsługujących urządzenia elektryczne?

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

Jakie mogą być przyczyny nadmiernego iskrzenia szczotek na pierścieniach w silniku pierścieniowym?

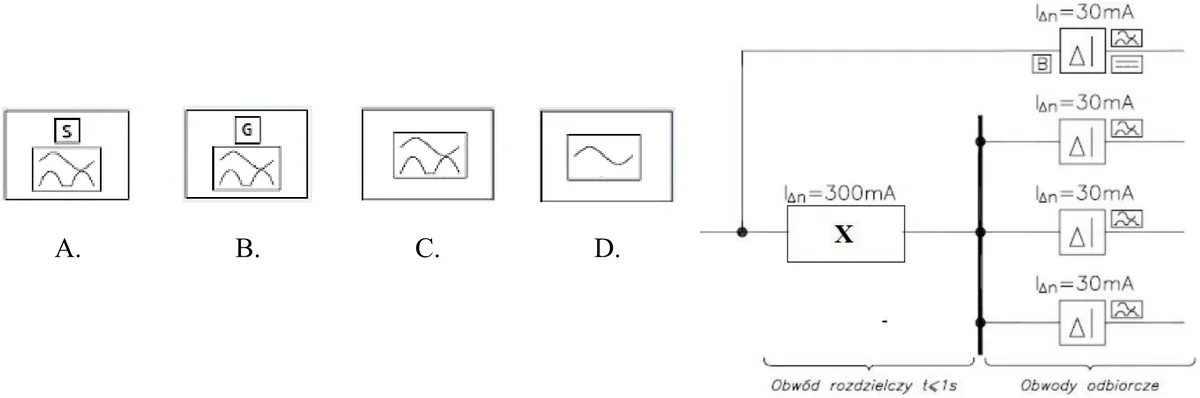

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy IΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

Jaką liczbę należy zastosować do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dozwoloną wartość nastawy prądu na jego zabezpieczeniu przeciążeniowym?

Który z poniższych sposobów łączenia uzwojeń transformatora zapewnia jednoczesne zasilanie wszystkich faz?

Który z przedstawionych przyrządów jest przeznaczony do wykrywania nadmiernie trących ruchomych elementów maszyn elektrycznych podczas ich pracy?

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach: Pn = 5,5 kW, Un = 400/690 V?

Podczas wymiany trójfazowego wyłącznika różnicowoprądowego należy mieć na uwadze, że do wyłącznika nie może być podłączony przewód

Co oznacza symbol IP44 w kontekście ochrony urządzeń elektrycznych?

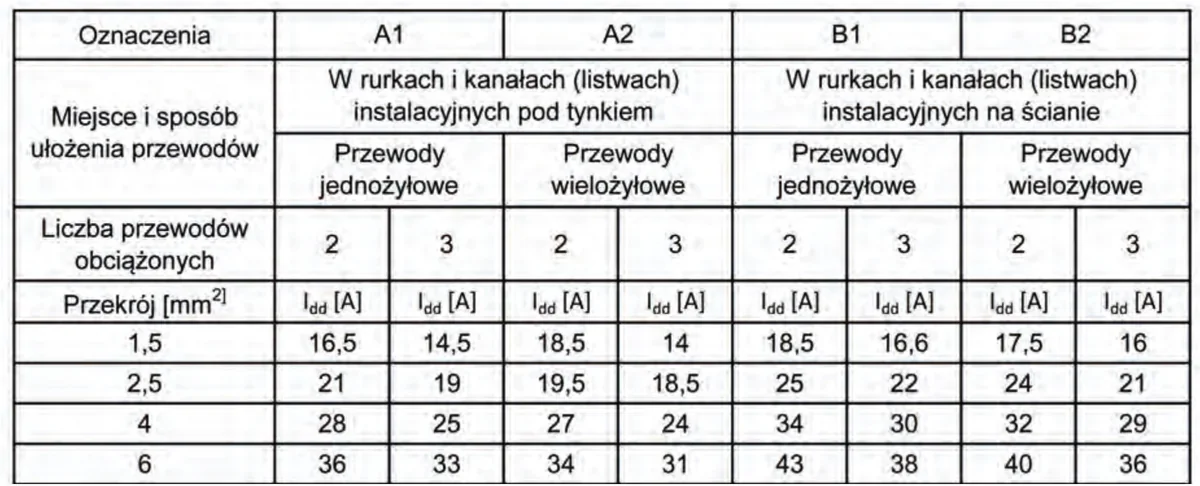

Jakie będą konsekwencje zmiany w instalacji elektrycznej w budynku mieszkalnym przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2?

W jaki sposób zmieni się spadek napięcia na przewodzie zasilającym przenośny odbiornik, jeśli zamienimy przewód OWY 5×4 mm² o długości 5 m na przewód OWY 5×6 mm² o długości 15 m?

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach:
P_n = 5,5 kW, U_n = 400/690 V?

Jakie będą konsekwencje zmiany w instalacji elektrycznej w budynku mieszkalnym przewodów ADG 1,5 mm² na przewody DY 1,5 mm²?
