Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Arkusze praktyczne ELE.05 (11 arkuszy, 11 z rozwiązaniem)Rozwiązania krok po kroku ELE.05

ELE.05Pytanie 41

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jakie z wymienionych uszkodzeń można zidentyfikować podczas inspekcji instalacji elektrycznej?

A. Zbyt długi czas reakcji wyłącznika różnicowoprądowego

B. Pogorszenie stanu mechanicznego połączeń przewodów

C. Obniżenie rezystancji izolacji przewodów

D. Przerwanie pionowego uziomu w ziemi

ELE.05Pytanie 42

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

A. Wymiana ograniczników przepięć na linii.

B. Montaż izolatorów szpulowych na słupie.

C. Wykonanie przyłącza kablowego budynku.

D. Wymiana uszkodzonych przewodów na tynku.

ELE.05Pytanie 43

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

Uzwojenie	Rezystancja izolacji między uzwojeniem a obudową kΩ
U1-U2	4 000
V1-V2	6 000
W1-W2	8 000

A. uzwojenia V1-V2.

B. uzwojenia U1-U2.

C. uzwojeń U1-U2 i V1-V2.

D. uzwojeń U1-U2 i W1-W2.

ELE.05Pytanie 44

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z poniższych wyłączników nadprądowych powinien być zastosowany do zabezpieczenia obwodu zasilającego trójfazowy silnik klatkowy o następujących parametrach znamionowych: P = 11 kW, U = 400 V, cos φ = 0,73, η = 80%?

A. S303 C40

B. S303 C25

C. S303 C32

D. S303 C20

ELE.05Pytanie 45

Eksploatacja maszyn, urządzeń…

Kategorie: Elementy i aparatura elektryczna

Która z wymienionych grup parametrów dotyczy rezystora?

A. Opór bierny i permeancja.

B. Prąd upływu i reluktancja.

C. Opór czynny i moc.

D. Przenikalność elektryczna i napięcie.

ELE.05Pytanie 46

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką czynność powinno się przeprowadzić przed rozpoczęciem pracy silnika trójfazowego w przenośnym urządzeniu budowlanym, po zmianie jego lokalizacji?

A. Zweryfikować symetrię napięć w instalacji.

B. Sprawdzić kolejność faz w źródle zasilania.

C. Zmierzyć prąd różnicowy wyłącznika różnicowoprądowego

D. Dokonać pomiaru rezystancji izolacji urządzenia.

ELE.05Pytanie 47

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który element osprzętu kablowego przedstawiono na ilustracji?

A. Głowicę.

B. Mufę rozgałęźną.

C. Złączkę.

D. Mufę przelotową.

ELE.05Pytanie 48

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

W obwodzie gniazd w przedpokoju zainstalowano przewód YDYt 3×2,5 mm². Podczas wiercenia w ścianie pracownik przypadkowo uszkodził przewód, przecinając dwie jego żyły. Jak należy prawidłowo naprawić powstałą usterkę?

A. Zdemontować tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą i zatynkować ścianę.

B. Przeciągnąć nowy przewód pomiędzy najbliższymi puszkami, używając pilota.

C. Zdemontować tynk w miejscu uszkodzenia, zainstalować dodatkową puszkę i w niej połączyć żyły.

D. Przeciągnąć wyłącznie uszkodzone żyły, zastępując każdą przewodem jednodrutowym.

ELE.05Pytanie 49

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U = 0 V; V2: U = 230 V; V3: U = 0 V oznaczają uszkodzenie

A. styków pomocniczych K1

B. styków pomocniczych K2

C. przycisku S3

D. cewki stycznika K2

ELE.05Pytanie 50

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Na rysunku przestawiono schemat układu regulacji natężenia oświetlenia. Żarówka w tym układzie będzie świecić najjaśniej, jeżeli rezystancja potencjometru R2 przyjmie wartość

A. maksymalną.

B. połowy rezystancji rezystora R1.

C. rezystancji rezystora R1.

D. minimalną.

ELE.05Pytanie 51

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?

Silnik 3^~   Typ 1E2-90S-4 S1
1,1 kW   3,2/1,8 A   Izol. F
IP55   1420 obr/min   cosφ 0,75
230/400 V   50 Hz

A. In = 1 A, Un = 200 V

B. In = 2 A, Un = 400 V

C. In = 1 A, Un = 400 V

D. In = 2 A, Un = 200 V

ELE.05Pytanie 52

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

A. Sprawdzenie natężenia oświetlenia na stanowisku obsługi układu napędowego

B. Ocena czystości filtrów powietrza chłodzącego

C. Kontrola połączeń stykowych

D. Weryfikacja jakości zabezpieczeń nadprądowych oraz zmiennozwarciowych

ELE.05Pytanie 53

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

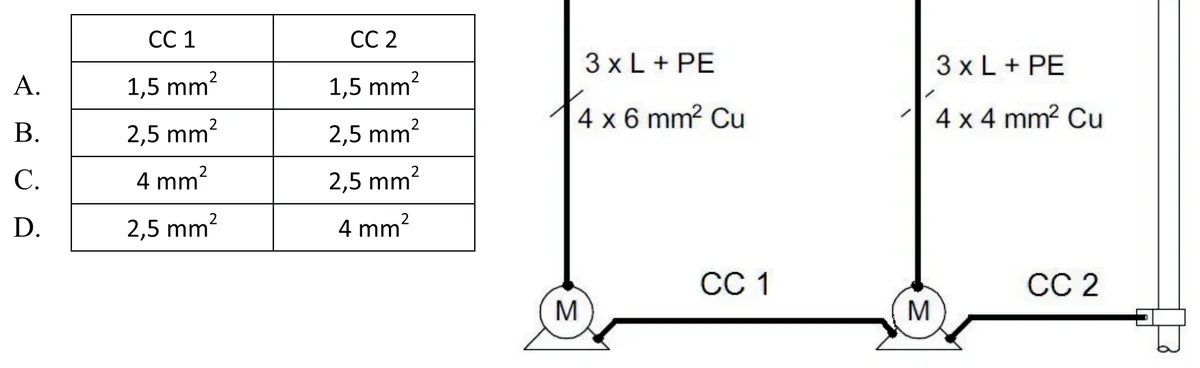

W układzie pokazanym na rysunku należy zastosować miejscowe połączenia wyrównawcze. Jakie powinny być minimalne przekroje przewodów CC 1 i CC 2, jeżeli sposób ich ułożenia zapewnia im ochronę przed uszkodzeniami mechanicznymi?

Tabela wariantów A-D przekrojów CC 1 i CC 2 oraz schemat dwóch silników połączonych przewodami CC 1 i CC 2

ELE.05Pytanie 54

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Zidentyfikuj uszkodzenie jednofazowego transformatora redukującego napięcie, jeśli jego znamionowa przekładnia napięciowa wynosi 5, a zmierzone w trybie jałowym napięcia na uzwojeniu pierwotnym i wtórnym wyniosły odpowiednio 230 V oraz 460 V?

A. Przerwa w uzwojeniu pierwotnym

B. Przerwa w uzwojeniu wtórnym

C. Zwarcie w uzwojeniu pierwotnym

D. Zwarcie w uzwojeniu wtórnym

ELE.05Pytanie 55

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

W instalacji domowej 230/400 V obwód zasilający elektryczną kuchnię o grzaniu rezystancyjnym jest chroniony przez wyłącznik nadprądowy typu S 194 B20. Jaką największą moc może mieć kuchnia podłączona do tego obwodu?

A. 13,8 kW

B. 6,6 kW

C. 8,0 kW

D. 24,0 kW

ELE.05Pytanie 56

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Na podstawie przedstawionych w tabeli wyników pomiarów rezystancji izolacji w instalacji elektrycznej budynku jednorodzinnego można stwierdzić, że uszkodzony jest obwód

Nazwa obwodu	L1 – N	L2 – N	L3 – N	N – P	Rezystancja dopuszczalna
Nazwa obwodu	MΩ	MΩ	MΩ	MΩ	MΩ
Oświetlenie salonu	30	30	40	40	0,5
Zasilanie łazienki	40	40	45	50	0,5
Zasilanie kuchenki	2,4	2,4	2,5	3,2	0,5
Gniazda w garażu	1,5	0,4	2,4	2,1	0,5

A. Zasilanie kuchenki

B. Gniazda w garażu

C. Zasilanie łazienki

D. Oświetlenie salonu

ELE.05Pytanie 57

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W obwodzie gniazd jednofazowych zabezpieczonym wyłącznikiem nadprądowym CLS6 B20, zmierzona impedancja pętli zwarcia Z_L-N wynosi 0,1 Ω. Na podstawie zamieszczonej tabeli dobierz najmniejszy prąd L-N znamionowy poprzedzającego wyłącznik zabezpieczenia topikowego tak, aby była zachowana selektywność zadziałania zabezpieczeń.

A. 80 A

B. 35 A

C. 50 A

D. 63 A

ELE.05Pytanie 58

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

W tabeli przedstawiono parametry znamionowe silnika jednofazowego. Uruchomienie tego silnika bez kondensatora rozruchowego spowoduje

Typ silnika	SEh 80-2BF
Moc	1,1 kW
Prędkość obrotowa	2780 obr/min
Sprawność	72%
Napięcie zasilania	230 V, 50 Hz
Stopień ochrony	IP 54
Rodzaj pracy	S1
Współczynnik mocy	0,97
Pojemność kondensatora pracy	25 μF
Pojemność kondensatora rozruchowego	70 μF

A. zmniejszenie momentu rozruchowego.

B. zmniejszenie mocy silnika.

C. uszkodzenie silnika.

D. zadziałanie wyłącznika różnicowoprądowego.

ELE.05Pytanie 59

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Dokumentacja i normy

Która z przedstawionych tabel zawiera minimalne wartości napięć probierczych i rezystancji izolacji, wymagane dla instalacji elektrycznych do 1 kV?

ELE.05Pytanie 60

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakiego z wymienionych przyrządów należy użyć wraz z watomierzem, aby obliczyć współczynnik mocy urządzenia elektrycznego zasilanego prądem sinusoidalnym?

A. Częstościomierza

B. Waromierza

C. Woltomierza

D. Amperomierza

ELE.05Pytanie 61

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak zmieni się ilość ciepła wydobywanego przez grzejnik elektryczny w jednostce czasu, jeśli jego spiralę grzejną skróci się o połowę, a napięcie zasilające pozostanie takie samo?

A. Zwiększy się czterokrotnie

B. Zwiększy się dwukrotnie

C. Zmniejszy się dwukrotnie

D. Zmniejszy się czterokrotnie

ELE.05Pytanie 62

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadmiarowo-prądowy, aby odpowiednio zabezpieczyć jednofazowy obwód z napięciem znamionowym 230 V, w którym łączna moc podłączonych odbiorników wynosi 4,5 kW przy cosφ = 1? Współczynnik jednoczesności w tym obwodzie wynosi 0,8.

A. 16 A

B. 25 A

C. 20 A

D. 10 A

ELE.05Pytanie 63

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jaką wkładkę topikową należy zastosować zamiast przepalonej wkładki oznaczonej WTS 10A, aby nie zagrażać działaniu ochrony przeciwporażeniowej w przypadku uszkodzenia?

A. WTZ o prądzie 10 A

B. WTS o wyższym prądzie znamionowym

C. WTZ o wyższym prądzie znamionowym

D. WTS o prądzie 10 A

ELE.05Pytanie 64

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Aby zidentyfikować miejsce o zwiększonej temperaturze obudów silników w wersji przeciwwybuchowej, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu pomiar temperatury nie powinien być wykonywany?

A. W okolicy pokrywy wentylatora

B. Na końcu obudowy od strony napędowej

C. Na tarczy łożyskowej, od strony napędowej blisko pokrywy łożyskowej

D. W centrum obudowy w rejonie skrzynki zaciskowej

ELE.05Pytanie 65

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Jaką wartość prądu znamionowego powinien mieć bezpiecznik chroniący uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeśli jest przeznaczony do pracy z obciążeniem rezystancyjnym o maksymalnej mocy 100 W?

A. 0,5 A

B. 0,4 A

C. 0,8 A

D. 1,0 A

ELE.05Pytanie 66

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jaką maksymalną wartość impedancji pętli zwarcia można zastosować w trójfazowym układzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji, gdy wyłączenie tego obwodu ma być realizowane przez instalacyjny wyłącznik nadprądowy C10?

A. 7,7 Ω

B. 8,0 Ω

C. 2,3 Ω

D. 4,6 Ω

ELE.05Pytanie 67

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jakie zadania przy aktywnych urządzeniach elektrycznych można zrealizować bez zlecenia?

A. Dotyczące ratowania życia lub zdrowia osób

B. Przeprowadzane przy użyciu spawania oraz wymagające pracy z otwartym źródłem ognia

C. Realizowane w sytuacjach stwarzających szczególne niebezpieczeństwo dla życia lub zdrowia osób

D. Dotyczące konserwacji bądź napraw urządzeń, które są całkowicie lub częściowo pod napięciem

ELE.05Pytanie 68

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Która z poniższych okoliczności wymaga przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia?

A. Zadziałanie wyłącznika różnicowoprądowego

B. Zmiana rodzaju źródeł światła w oprawach oświetleniowych

C. Zadziałanie zabezpieczenia przedlicznikowego

D. Rozbudowanie instalacji

ELE.05Pytanie 69

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Podczas diagnostyki silnika elektrycznego stwierdzono, że uzwojenie stojana ma obniżoną rezystancję izolacji. Jakie działania należy podjąć?

A. Zastosować dodatkowe uziemienie

B. Zwiększyć częstotliwość napięcia zasilającego

C. Przeprowadzić osuszanie uzwojenia lub wymienić izolację

D. Zmniejszyć prąd wzbudzenia

ELE.05Pytanie 70

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jaka powinna być wartość prądu znamionowego bezpiecznika chroniącego uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeżeli przewidziano go do pracy z maksymalnym obciążeniem rezystancyjnym 200 W?

A. 1,0 A

B. 0,8 A

C. 0,5 A

D. 0,4 A

ELE.05Pytanie 71

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Czym charakteryzują się urządzenia oznaczone znakiem pokazanym na rysunku?

A. Muszą być zasilane bardzo niskim napięciem bezpiecznym.

B. Wymagają ogrodzeń, jako ochrony przeciwporażeniowej.

C. Muszą być umieszczane poza zasięgiem ręki.

D. Mają podwójną lub wzmocnioną izolację.

ELE.05Pytanie 72

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

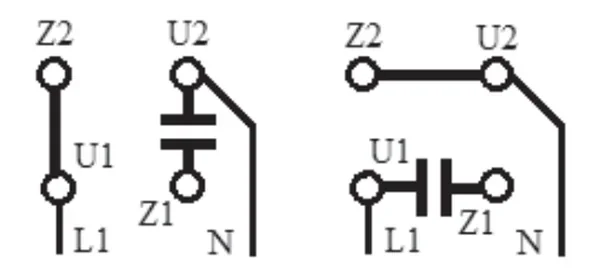

Silnik, którego zaciski pokazano na zdjęciu, ma pracować w układzie sieciowym TT. Który z wymienionych przewodów powinien być podłączony do zacisku wskazanego strzałką, aby ochrona przeciwporażeniowa była skuteczna?

A. Przewód ochronno-neutralny sieci.

B. Przewód z punktu neutralnego sieci.

C. Przewód ochronny.

D. Przewód uziemiający.

ELE.05Pytanie 73

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Silnik, którego wybrane parametry z tabliczki znamionowej zamieszczono na rysunku, nie może być zaliczony do urządzeń napędowych IV grupy, ponieważ

Tamel
3Sg180L-6-IE2
U_n = 400 V(Y);	P_n = 15 kW;	I_n = 30,5 A;
n_n = 980 obr/min;	S1;	130 kg

A. jest silnikiem trójfazowym,

B. jest silnikiem przeznaczonym do pracy ciągłej.

C. ma za małe napięcie znamionowe,

D. ma za dużą moc znamionową.

ELE.05Pytanie 74

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie stopnie ochrony są wymagane dla oprawy, którą należy zastąpić uszkodzoną oprawę w instalacji oświetlenia, zamontowaną w chodniku przed werandą budynku jednorodzinnego?

A. IP23; IK03

B. IP 67; IK 02

C. IP 67; IK 09

D. IP 23; IK 10

ELE.05Pytanie 75

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Wskaż miernik do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej.

ELE.05Pytanie 76

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który z podanych materiałów przewodzących jest najczęściej stosowany w instalacjach elektrycznych ze względu na swoje właściwości?

A. Aluminium

B. Stal

C. Miedź

D. Nikiel

ELE.05Pytanie 77

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W jakim przedziale powinno być nastawione zabezpieczenie przeciążeniowe silnika, którego tabliczkę znamionową przedstawiono na zdjęciu, jeśli wiadomo, że jego uzwojenia są zasilane z sieci 230/400 V, 50 Hz i połączone w gwiazdę?

A. (2,21 - 2,31) A

B. (3,82 - 4,00) A

C. (3,40 - 3,80) A

D. (1,95 - 2,20) A

ELE.05Pytanie 78

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakie skutki spowoduje podłączenie baterii kondensatorów równolegle do końcówek silnika asynchronicznego?

A. Pobór mocy biernej z sieci będzie mniejszy

B. Napięcie na końcówkach silnika się zmniejszy

C. Częstotliwość prądu w silniku wzrośnie

D. Pobór mocy czynnej z sieci ulegnie zwiększeniu

ELE.05Pytanie 79

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Podczas badania skuteczności działania dwóch wyłączników różnicowoprądowych, których znamionowy prąd różnicowy wynosi 30 mA, uzyskano wyniki przedstawione w tabeli:
Przy założeniu, że prąd wyzwalający nie powinien być mniejszy niż 0,5 znamionowego prądu różnicowego oraz nie powinien przekraczać wartości znamionowego prądu różnicowego, o działaniu tych wyłączników można powiedzieć, że

Numer wyłącznika różnicowoprądowego	Rzeczywisty, zmierzony prąd różnicowy
1	20 mA
2	10 mA

A. pierwszy i drugi działają nieprawidłowo.

B. pierwszy i drugi działają prawidłowo.

C. pierwszy działa prawidłowo, a drugi działa nieprawidłowo.

D. pierwszy działa nieprawidłowo, a drugi działa prawidłowo.

ELE.05Pytanie 80

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Zmianę którego parametru silnika, spowoduje przełączenie uzwojeń na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku?

Dwa schematy połączeń tabliczki zaciskowej silnika jednofazowego z zaciskami U1, U2, Z1, Z2

A. Kierunku obrotów.

B. Mocy silnika.

C. Momentu rozruchowego.

D. Prędkości obrotowej.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie z wymienionych uszkodzeń można zidentyfikować podczas inspekcji instalacji elektrycznej?

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

Który z poniższych wyłączników nadprądowych powinien być zastosowany do zabezpieczenia obwodu zasilającego trójfazowy silnik klatkowy o następujących parametrach znamionowych: P = 11 kW, U = 400 V, cos φ = 0,73, η = 80%?

Która z wymienionych grup parametrów dotyczy rezystora?

Jaką czynność powinno się przeprowadzić przed rozpoczęciem pracy silnika trójfazowego w przenośnym urządzeniu budowlanym, po zmianie jego lokalizacji?

Który element osprzętu kablowego przedstawiono na ilustracji?

W obwodzie gniazd w przedpokoju zainstalowano przewód YDYt 3×2,5 mm². Podczas wiercenia w ścianie pracownik przypadkowo uszkodził przewód, przecinając dwie jego żyły. Jak należy prawidłowo naprawić powstałą usterkę?

Na rysunku przestawiono schemat układu regulacji natężenia oświetlenia. Żarówka w tym układzie będzie świecić najjaśniej, jeżeli rezystancja potencjometru R2 przyjmie wartość

W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

W układzie pokazanym na rysunku należy zastosować miejscowe połączenia wyrównawcze. Jakie powinny być minimalne przekroje przewodów CC 1 i CC 2, jeżeli sposób ich ułożenia zapewnia im ochronę przed uszkodzeniami mechanicznymi?

Zidentyfikuj uszkodzenie jednofazowego transformatora redukującego napięcie, jeśli jego znamionowa przekładnia napięciowa wynosi 5, a zmierzone w trybie jałowym napięcia na uzwojeniu pierwotnym i wtórnym wyniosły odpowiednio 230 V oraz 460 V?

W instalacji domowej 230/400 V obwód zasilający elektryczną kuchnię o grzaniu rezystancyjnym jest chroniony przez wyłącznik nadprądowy typu S 194 B20. Jaką największą moc może mieć kuchnia podłączona do tego obwodu?

Na podstawie przedstawionych w tabeli wyników pomiarów rezystancji izolacji w instalacji elektrycznej budynku jednorodzinnego można stwierdzić, że uszkodzony jest obwód

W tabeli przedstawiono parametry znamionowe silnika jednofazowego. Uruchomienie tego silnika bez kondensatora rozruchowego spowoduje

Która z przedstawionych tabel zawiera minimalne wartości napięć probierczych i rezystancji izolacji, wymagane dla instalacji elektrycznych do 1 kV?

Jakiego z wymienionych przyrządów należy użyć wraz z watomierzem, aby obliczyć współczynnik mocy urządzenia elektrycznego zasilanego prądem sinusoidalnym?

Jak zmieni się ilość ciepła wydobywanego przez grzejnik elektryczny w jednostce czasu, jeśli jego spiralę grzejną skróci się o połowę, a napięcie zasilające pozostanie takie samo?

Jaką wkładkę topikową należy zastosować zamiast przepalonej wkładki oznaczonej WTS 10A, aby nie zagrażać działaniu ochrony przeciwporażeniowej w przypadku uszkodzenia?

Aby zidentyfikować miejsce o zwiększonej temperaturze obudów silników w wersji przeciwwybuchowej, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu pomiar temperatury nie powinien być wykonywany?

Jaką wartość prądu znamionowego powinien mieć bezpiecznik chroniący uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeśli jest przeznaczony do pracy z obciążeniem rezystancyjnym o maksymalnej mocy 100 W?

Jakie zadania przy aktywnych urządzeniach elektrycznych można zrealizować bez zlecenia?

Która z poniższych okoliczności wymaga przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia?

Podczas diagnostyki silnika elektrycznego stwierdzono, że uzwojenie stojana ma obniżoną rezystancję izolacji. Jakie działania należy podjąć?

Jaka powinna być wartość prądu znamionowego bezpiecznika chroniącego uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeżeli przewidziano go do pracy z maksymalnym obciążeniem rezystancyjnym 200 W?

Czym charakteryzują się urządzenia oznaczone znakiem pokazanym na rysunku?

Silnik, którego zaciski pokazano na zdjęciu, ma pracować w układzie sieciowym TT. Który z wymienionych przewodów powinien być podłączony do zacisku wskazanego strzałką, aby ochrona przeciwporażeniowa była skuteczna?

Silnik, którego wybrane parametry z tabliczki znamionowej zamieszczono na rysunku, nie może być zaliczony do urządzeń napędowych IV grupy, ponieważ

Jakie stopnie ochrony są wymagane dla oprawy, którą należy zastąpić uszkodzoną oprawę w instalacji oświetlenia, zamontowaną w chodniku przed werandą budynku jednorodzinnego?

Wskaż miernik do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej.

Który z podanych materiałów przewodzących jest najczęściej stosowany w instalacjach elektrycznych ze względu na swoje właściwości?

W jakim przedziale powinno być nastawione zabezpieczenie przeciążeniowe silnika, którego tabliczkę znamionową przedstawiono na zdjęciu, jeśli wiadomo, że jego uzwojenia są zasilane z sieci 230/400 V, 50 Hz i połączone w gwiazdę?

Jakie skutki spowoduje podłączenie baterii kondensatorów równolegle do końcówek silnika asynchronicznego?

Zmianę którego parametru silnika, spowoduje przełączenie uzwojeń na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku?

Wymagane logowanie

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie z wymienionych uszkodzeń można zidentyfikować podczas inspekcji instalacji elektrycznej?

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu Un = 400 V i prądzie In = 20 A świadczą o uszkodzeniu izolacji

Który z poniższych wyłączników nadprądowych powinien być zastosowany do zabezpieczenia obwodu zasilającego trójfazowy silnik klatkowy o następujących parametrach znamionowych: P = 11 kW, U = 400 V, cos φ = 0,73, η = 80%?

Która z wymienionych grup parametrów dotyczy rezystora?

Jaką czynność powinno się przeprowadzić przed rozpoczęciem pracy silnika trójfazowego w przenośnym urządzeniu budowlanym, po zmianie jego lokalizacji?

Który element osprzętu kablowego przedstawiono na ilustracji?

W obwodzie gniazd w przedpokoju zainstalowano przewód YDYt 3×2,5 mm2. Podczas wiercenia w ścianie pracownik przypadkowo uszkodził przewód, przecinając dwie jego żyły. Jak należy prawidłowo naprawić powstałą usterkę?

Na rysunku przestawiono schemat układu regulacji natężenia oświetlenia. Żarówka w tym układzie będzie świecić najjaśniej, jeżeli rezystancja potencjometru R2 przyjmie wartość

W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

W układzie pokazanym na rysunku należy zastosować miejscowe połączenia wyrównawcze. Jakie powinny być minimalne przekroje przewodów CC 1 i CC 2, jeżeli sposób ich ułożenia zapewnia im ochronę przed uszkodzeniami mechanicznymi?

Zidentyfikuj uszkodzenie jednofazowego transformatora redukującego napięcie, jeśli jego znamionowa przekładnia napięciowa wynosi 5, a zmierzone w trybie jałowym napięcia na uzwojeniu pierwotnym i wtórnym wyniosły odpowiednio 230 V oraz 460 V?

W instalacji domowej 230/400 V obwód zasilający elektryczną kuchnię o grzaniu rezystancyjnym jest chroniony przez wyłącznik nadprądowy typu S 194 B20. Jaką największą moc może mieć kuchnia podłączona do tego obwodu?

Na podstawie przedstawionych w tabeli wyników pomiarów rezystancji izolacji w instalacji elektrycznej budynku jednorodzinnego można stwierdzić, że uszkodzony jest obwód

W tabeli przedstawiono parametry znamionowe silnika jednofazowego. Uruchomienie tego silnika bez kondensatora rozruchowego spowoduje

Która z przedstawionych tabel zawiera minimalne wartości napięć probierczych i rezystancji izolacji, wymagane dla instalacji elektrycznych do 1 kV?

Jakiego z wymienionych przyrządów należy użyć wraz z watomierzem, aby obliczyć współczynnik mocy urządzenia elektrycznego zasilanego prądem sinusoidalnym?

Jak zmieni się ilość ciepła wydobywanego przez grzejnik elektryczny w jednostce czasu, jeśli jego spiralę grzejną skróci się o połowę, a napięcie zasilające pozostanie takie samo?

Jaką wkładkę topikową należy zastosować zamiast przepalonej wkładki oznaczonej WTS 10A, aby nie zagrażać działaniu ochrony przeciwporażeniowej w przypadku uszkodzenia?

Aby zidentyfikować miejsce o zwiększonej temperaturze obudów silników w wersji przeciwwybuchowej, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu pomiar temperatury nie powinien być wykonywany?

Jaką wartość prądu znamionowego powinien mieć bezpiecznik chroniący uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeśli jest przeznaczony do pracy z obciążeniem rezystancyjnym o maksymalnej mocy 100 W?

Jakie zadania przy aktywnych urządzeniach elektrycznych można zrealizować bez zlecenia?

Która z poniższych okoliczności wymaga przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia?

Podczas diagnostyki silnika elektrycznego stwierdzono, że uzwojenie stojana ma obniżoną rezystancję izolacji. Jakie działania należy podjąć?

Jaka powinna być wartość prądu znamionowego bezpiecznika chroniącego uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeżeli przewidziano go do pracy z maksymalnym obciążeniem rezystancyjnym 200 W?

Czym charakteryzują się urządzenia oznaczone znakiem pokazanym na rysunku?

Silnik, którego zaciski pokazano na zdjęciu, ma pracować w układzie sieciowym TT. Który z wymienionych przewodów powinien być podłączony do zacisku wskazanego strzałką, aby ochrona przeciwporażeniowa była skuteczna?

Silnik, którego wybrane parametry z tabliczki znamionowej zamieszczono na rysunku, nie może być zaliczony do urządzeń napędowych IV grupy, ponieważ

Jakie stopnie ochrony są wymagane dla oprawy, którą należy zastąpić uszkodzoną oprawę w instalacji oświetlenia, zamontowaną w chodniku przed werandą budynku jednorodzinnego?

Wskaż miernik do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej.

Który z podanych materiałów przewodzących jest najczęściej stosowany w instalacjach elektrycznych ze względu na swoje właściwości?

W jakim przedziale powinno być nastawione zabezpieczenie przeciążeniowe silnika, którego tabliczkę znamionową przedstawiono na zdjęciu, jeśli wiadomo, że jego uzwojenia są zasilane z sieci 230/400 V, 50 Hz i połączone w gwiazdę?

Jakie skutki spowoduje podłączenie baterii kondensatorów równolegle do końcówek silnika asynchronicznego?

Zmianę którego parametru silnika, spowoduje przełączenie uzwojeń na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku?

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

W obwodzie gniazd w przedpokoju zainstalowano przewód YDYt 3×2,5 mm². Podczas wiercenia w ścianie pracownik przypadkowo uszkodził przewód, przecinając dwie jego żyły. Jak należy prawidłowo naprawić powstałą usterkę?
