ELE.05Pytanie 761

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Jakie nastąpi zmiana w przekładni napięciowej transformatora jednofazowego, jeśli podczas jego modernizacji nawinięto o 10% więcej zwojów po stronie niskiego napięcia, nie zmieniając ilości zwojów po stronie wysokiego napięcia?

A. Spadnie o 10%

B. Wzrośnie o 21%

C. Wzrośnie o 10%

D. Spadnie o 19%

ELE.05Pytanie 762

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Jakim przewodem powinno się przeprowadzić instalację oświetlenia natynkowego na uchwytach w piwnicy budynku wielorodzinnego?

A. LgY

B. DYd

C. YDYt

D. YDY

ELE.05Pytanie 763

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W układzie instalacji elektrycznej budynku, której fragment schematu przedstawiono na rysunku, błędnie zainstalowano ogranicznik przepięć oznaczony cyfrą

A. 2

B. 3

C. 1

D. 4

ELE.05Pytanie 764

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie urządzenie jest wykorzystywane do ochrony przewodów instalacyjnych przed skutkami przeciążeń?

A. Ochrona przeciwprzepięciowa

B. Izolacyjny rozłącznik

C. Przekaźnik cieplny

D. Wyłącznik nadprądowy

ELE.05Pytanie 765

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Dokumentacja i normy

W szlifierce uszkodzony został wirnik. Na rysunku z dokumentacji techniczno-ruchowej jest on oznaczony numerem

A. 35

B. 9

C. 12

D. 50

ELE.05Pytanie 766

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z podanych wyłączników nadprądowych powinien być użyty w obwodzie zasilającym tylko rezystancyjny grzejnik elektryczny z trzema grzałkami o mocy 3 kW każda, połączonymi w trójkąt i zasilanym z sieci 3/N/PE ~ 400/230 V 50 Hz?

A. CLS6-B16/3

B. CLS6-B16/4

C. CLS6-B16/3N

D. CLS6-C16/1N

ELE.05Pytanie 767

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaki jest maksymalny dopuszczalny czas wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku uszkodzenia w systemie sieciowym TN-S, kiedy napięcie fazowe przekracza 400 V, a obwody odbiorcze mają prąd znamionowy do 32 A?

A. 0,5 s

B. 0,2 s

C. 0,1 s

D. 0,8 s

ELE.05Pytanie 768

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Jakiej informacji nie jest konieczne zawarcie w instrukcji użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowo-prądowymi?

A. Terminów dotyczących prób oraz kontrolnych pomiarów

B. Danych technicznych instalacji

C. Wybory i konfiguracji urządzeń zabezpieczających

D. Zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

ELE.05Pytanie 769

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Brak obciążenia na silniku

B. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

C. Zwarcie w obwodzie wzbudzenia silnika

D. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

ELE.05Pytanie 770

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?

A. wykonanie wszystkich elementów w II klasie ochronności

B. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych

C. umieszczenie wszystkich komponentów na izolowanym podłożu

D. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe

ELE.05Pytanie 771

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W celu sprawdzenia poprawności działania dwóch wyłączników różnicowoprądowych EFI-2 25/0,03 zmierzono ich różnicowe prądy zadziałania. Na podstawie wyników pomiarów zamieszczonych w tabeli określ poprawność działania tych wyłączników.

Wyłącznik różnicowoprądowy	Zmierzony prąd różnicowy I_Δ mA
1	35
2	25

A. 1 – sprawny, 2 – niesprawny.

B. 1 – niesprawny, 2 – sprawny.

C. Oba wyłączniki niesprawne.

D. Oba wyłączniki sprawne.

ELE.05Pytanie 772

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów.
Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

Pomiar napięcia między przewodem PE i drugim punktem instalacji:
Drugi punkt pomiaru:	Przewód fazowy L	Przewód neutralny N	Metalowa rura CO	Metalowa rura gazowa	Metalowa wanna
Wartość:	232 V	0 V	51 V	49 V	0 V

A. Zwarcie między przewodem neutralnym, a ochronnym.

B. Uszkodzona izolacja przewodu neutralnego w pobliżu wanny.

C. Uszkodzone połączenia wyrównawcze miejscowe.

D. Przebicie izolacji przewodu fazowego do metalowych rur.

ELE.05Pytanie 773

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

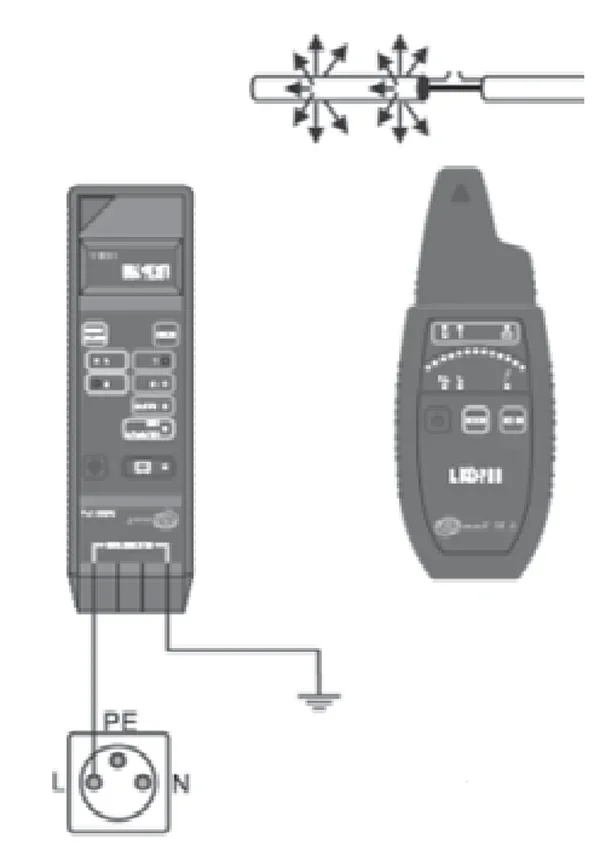

Przy pomocy przedstawionego na rysunku przyrządu pomiarowego składającego się z nadajnika i odbiornika można zdiagnozować

Przyrząd pomiarowy złożony z nadajnika podłączonego do gniazda i odbiornika

A. przerwę lub zwarcie w przewodach.

B. asymetrię napięcia zasilania.

C. uszkodzenie izolacji przewodu.

D. uszkodzenie gniazda wtykowego.

ELE.05Pytanie 774

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

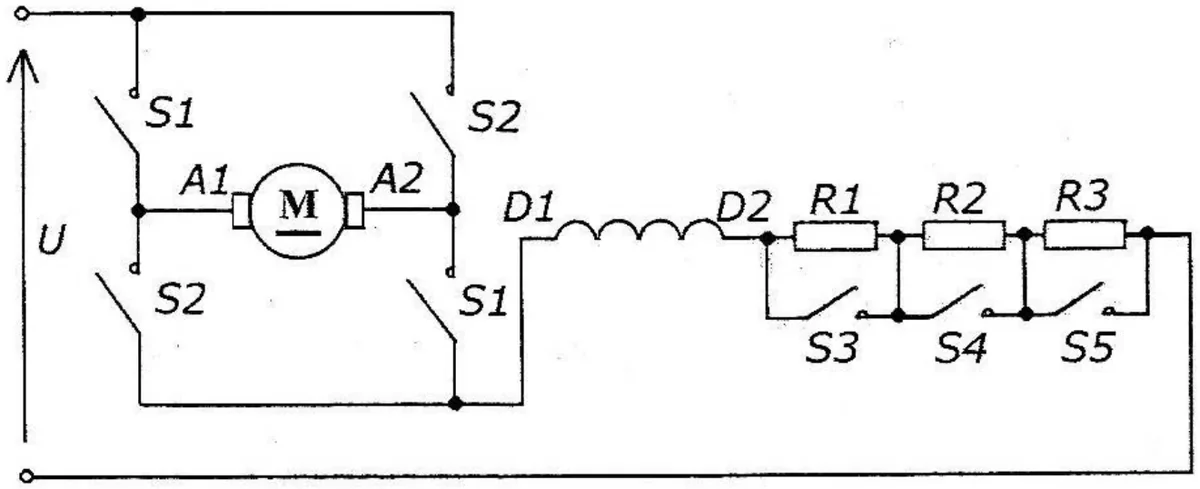

Na rysunku przedstawiono schemat układu pracy nawrotnej z regulacją prędkości silnika prądu stałego. Którego z wymienionych mierników należy użyć do lokalizacji zwarcia lub przerwy w tym układzie metodą beznapięciową?

Schemat układu nawrotnego silnika prądu stałego z rezystorami R1-R3

A. Omomierza.

B. Amperomierza.

C. Watomierza.

D. Woltomierza.

ELE.05Pytanie 775

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

A. Rezystancję uzwojenia wirnika.

B. Rezystancję uzwojenia stojana.

C. Rezystancję izolacji uzwojenia stojana.

D. Rezystancję izolacji uzwojenia wirnika.

ELE.05Pytanie 776

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W trakcie naprawy części instalacji elektrycznej zasilającej silnik indukcyjny, uszkodzone przewody aluminiowe zamieniono na przewody H07V-R o przekroju żyły 50 mm². Jaki powinien być minimalny przekrój przewodu PE, aby warunek samoczynnego wyłączenia zasilania został spełniony?

A. 25 mm2

B. 50 mm2

C. 35 mm2

D. 20 mm2

ELE.05Pytanie 777

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Które z wymienionych wskazówek nie dotyczy projektanta oraz realizatora nowej instalacji elektrycznej w lokalu mieszkalnym?

A. Rozdzielenie obwodów oświetleniowych od obwodów gniazd wtykowych

B. Zasilanie odbiorników o dużej mocy, zainstalowanych na stałe, z wydzielonych obwodów

C. Zasilanie gniazd wtykowych w kuchni z oddzielnego obwodu

D. Zasilanie gniazd wtykowych w każdym pomieszczeniu z oddzielnego obwodu

ELE.05Pytanie 778

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Które elementy w tyrystorowym układzie prostownikowym stanowią zabezpieczenie przed przepięciami komutacyjnymi?

A. Obwody RC połączone równolegle z tyrystorami.

B. Bezpieczniki w obwodzie wyjściowym prostownika.

C. Dławik wygładzający w obwodzie prądu wyprostowanego.

D. Bezpieczniki szybkie połączone szeregowo z tyrystorami.

ELE.05Pytanie 779

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Dokumentacja i normy

Kto jest zobowiązany do utrzymania odpowiedniego stanu technicznego układów pomiarowych i rozliczeniowych energii elektrycznej w biurowcu?

A. Zarządca obiektu

B. Producent energii elektrycznej

C. Dostawca energii elektrycznej

D. Właściciel obiektu

ELE.05Pytanie 780

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Które z poniższych wymagań nie jest konieczne do spełnienia przy wprowadzaniu do użytku po remoncie urządzenia napędowego z silnikiem trójfazowym P_n = 15 kW, U_n = 400 V (Δ), f_n = 50 Hz?

A. Moc silnika jest odpowiednia do wymagań napędzanego sprzętu

B. Wyniki testów technicznych urządzenia są zadowalające

C. Silnik jest wyposażony w przełącznik gwiazda-trójkąt

D. Urządzenie spełnia kryteria efektywnego zużycia energii

ELE.05Pytanie 781

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Którego z przedstawionych na rysunkach aparatów należy użyć do zabezpieczenia silnika trójfazowego przed zanikiem fazy, asymetrią napięć i niewłaściwą kolejnością faz?

ELE.05Pytanie 782

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

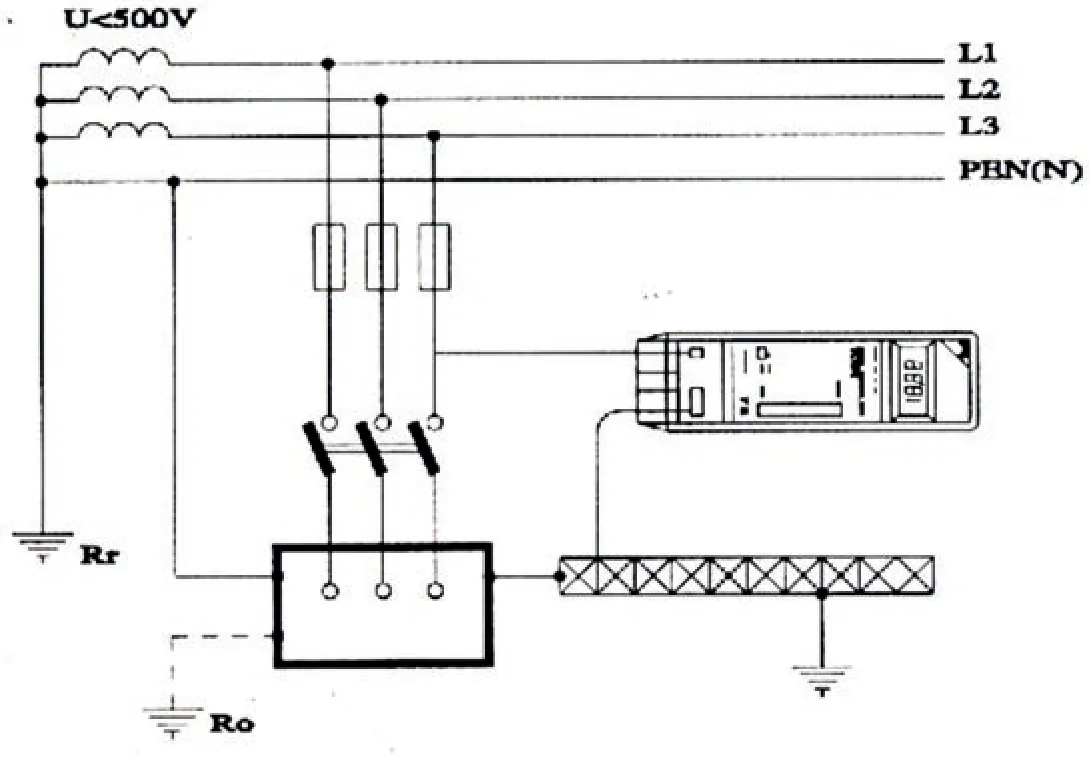

Na rysunku przedstawiono schemat układu do pomiarów rezystancji przejścia zestyków głównych torów prądowych łącznika. Pomiary należy wykonywać przy

A. minimalnym obciążeniu instalacji.

B. maksymalnym obciążeniu instalacji.

C. odłączonym odbiorniku.

D. wyłączonym napięciu zasilania.

ELE.05Pytanie 783

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Którą z przedstawionych puszek należy zamontować w celu zainstalowania pojedynczego gniazda w podtynkowej instalacji elektrycznej?

Puszkę 1.

Puszkę 2.

Puszkę 4.

Puszkę 3.

ELE.05Pytanie 784

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Jakie powinno być napięcie pomiarowe przy ocenie rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V, w których brak jest ochrony przed przepięciami?

A. 1 000 V

B. 250 V

C. 750 V

D. 500 V

ELE.05Pytanie 785

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Która z poniższych czynności nie jest częścią badań eksploatacyjnych silnika elektrycznego?

A. Sprawdzenie stanu ochrony przeciwporażeniowej

B. Pomiar rezystancji uzwojeń stojana

C. Pomiar napięcia zasilania

D. Rozruch próbny urządzenia

ELE.05Pytanie 786

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Podczas wymiany gniazda wtyczkowego w instalacji domowej wykonanej w rurkach pod tynkiem złamał się jeden z przewodów aluminiowych, przez co stał się za krótki. Jak powinno się postąpić w tej sytuacji przy wymianie gniazda?

A. Skręcić złamany przewód z kawałkiem przewodu miedzianego i zamontować gniazdo

B. Przed zamontowaniem gniazda wymienić przewody na miedziane, wciągając nowe razem z usuwaniem starych

C. Przed zamontowaniem gniazda usunąć uszkodzony przewód i wciągnąć nowy miedziany

D. Przylutować brakującą część przewodu aluminiowego i zamontować gniazdo

ELE.05Pytanie 787

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jak często powinno się przeprowadzać przeglądy okresowe sprzętu ochronnego, takiego jak: drążki izolacyjne do manipulacji, kleszcze oraz uchwyty izolacyjne, a także dywaniki i chodniki gumowe?

A. Co 5 lat

B. Co 1 rok

C. Co 2 lata

D. Co 3 lata

ELE.05Pytanie 788

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

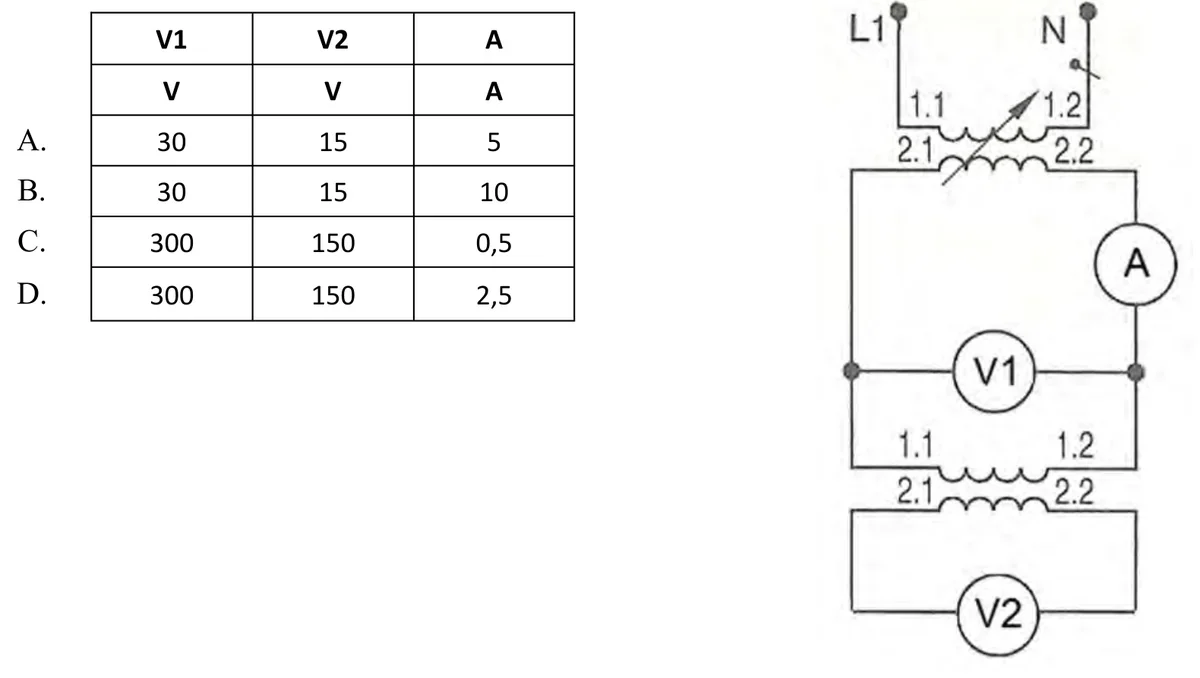

Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora w stanie jałowym. Jakie powinny być minimalne zakresy pomiarowe woltomierzy i amperomierza, aby można było sprawdzić prąd stanu jałowego transformatora o parametrach: S_n = 920 VA, U_1n = 230 V, U_2n = 100 V, i_0% = 10%?

Tabela wariantów A-D zakresów woltomierzy V1, V2 i amperomierza A oraz schemat układu pomiarowego transformatora

ELE.05Pytanie 789

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Która z wymienionych operacji jest związana z obsługą przepływu energii elektrycznej w urządzeniu napędowym klasy IV?

A. Mierzenie napięcia zasilającego to urządzenie

B. Zatrzymanie urządzenia w przypadku awarii

C. Weryfikacja ustawienia zabezpieczenia przed przeciążeniem

D. Zamiana uszkodzonego elementu w urządzeniu

ELE.05Pytanie 790

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie oznaczenia powinien mieć wyłącznik różnicowoprądowy zaprojektowany do ochrony przed porażeniem, przeciążeniem oraz zwarciem w obwodzie gniazd wtyczkowych uniwersalnych w instalacji jednofazowej 230 V/50 Hz?

A. P 344 C-20-30-AC

B. P 302 25-30-AC

C. P 312 B-16-30-AC

D. P 304 25-30-AC

ELE.05Pytanie 791

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego ocen stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

A. Aparat jest uszkodzony, niewłaściwa wartość prądu zadziałania.

B. Aparat jest sprawny, miernik ustawiono w nieodpowiedni dla badanego RCD tryb.

C. Aparat jest uszkodzony, zbyt duża wartość rezystancji przewodu ochronnego RE.

D. Aparat jest sprawny, właściwa wartość prądu zadziałania.

ELE.05Pytanie 792

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Wystąpienie zwarcia przewodu neutralnego z ochronnym w oprawie oświetleniowej zainstalowanej na stałe w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

A. S304 C25

B. S301 B16

C. P301 40A

D. P301 25A

ELE.05Pytanie 793

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?

A. O przekroju dwa razy mniejszym, połączonymi szeregowo

B. O średnicy dwa razy mniejszej, połączonymi szeregowo

C. O przekroju dwa razy mniejszym, połączonymi równolegle

D. O średnicy dwa razy mniejszej, połączonymi równolegle

ELE.05Pytanie 794

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Prąd ustawczy przekaźnika termobimetalowego, chroniącego silnik pompy wody, o prądzie znamionowym I_n = 10 A nie może być większy niż

A. 9,50 A

B. 10,50 A

C. 10,10 A

D. 11,00 A

ELE.05Pytanie 795

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Ile wynosi wartość mocy wskazana przez watomierz przedstawiony na ilustracji?

A. 1 000 W

B. 500 W

C. 100 W

D. 50 W

ELE.05Pytanie 796

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

W pomieszczeniu zainstalowano 40 żarówek o mocy 75 W każda. Jakiego wyłącznika nadprądowego powinno się użyć do zabezpieczenia jednofazowej instalacji oświetleniowej zasilanej napięciem 230 V?

A. C6

B. B16

C. B6

D. C10

ELE.05Pytanie 797

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką liczbę należy użyć do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na jego zabezpieczeniu termicznym?

A. 2,2

B. 0,8

C. 1,4

D. 1,1

ELE.05Pytanie 798

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakie urządzenie wykorzystuje się do określenia prędkości obrotowej wału silnika?

A. pirometr

B. induktor

C. prądnicę tachometryczną

D. przekładnik napięciowy

ELE.05Pytanie 799

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

W którym wierszu tabeli protokołu ze sprawdzenia skuteczności samoczynnego wyłączenia napięcia, którego fragment przedstawiono na rysunku, należy w kolumnie "Ocena" wpisać "nie"?

Lp.	Nazwa obwodu lub urządzenia	Typ zabezpieczenia	I_n A	I_a A	Z_s Ω	Z_s Ω	t_w s
parter
1	tablica TO-1	WT gG	63	269	0,44	0,78	5
2	gniazdo 10A/Z	S191 B	10	50	0,98	4,60	0,4
3	gniazdo 10A/Z	S191 B	10	50	8,80	4,60	0,4
4	gniazdo podwójne 10A/Z bolec 1	P 121	0,03	0,03	2	1667	0,2
I_n – prąd znamionowy urządzenia dla urządzeń RCD I_n = I_Δn
I_a – prąd powodujący samoczynne wyłączenie: I_a = k·I_n, dla urządzeń RCD I_a = I_Δn
k – współczynnik przeliczony z charakterystyki czasowo-prądowej badanego typu zabezpieczenia
Z_s – impedancja pętli zmierzona
Z_s – największa dopuszczalna impedancja pętli: Z_s = W_k·U₀/I_a
gdzie W_k - współczynnik korekcyjny obostrzający wartość wymaganą
t_w – największy dopuszczalny czas zadziałania zabezpieczenia

A. 3

B. 2

C. 4

D. 1

ELE.05Pytanie 800

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W przedstawionym na schemacie układzie pomiarowym za pomocą miernika MZC-2 można

Schemat układu pomiarowego z miernikiem MZC-2 w sieci do 500 V

A. dokonać pomiaru rezystancji uziemienia ochronnego.

B. sprawdzić ciągłość przewodów ochronnych i połączeń wyrównawczych.

C. wyznaczyć opór pętli zwarciowej faza-faza.

D. wyznaczyć opór pętli zwarciowej faza-ziemia.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie nastąpi zmiana w przekładni napięciowej transformatora jednofazowego, jeśli podczas jego modernizacji nawinięto o 10% więcej zwojów po stronie niskiego napięcia, nie zmieniając ilości zwojów po stronie wysokiego napięcia?

Jakim przewodem powinno się przeprowadzić instalację oświetlenia natynkowego na uchwytach w piwnicy budynku wielorodzinnego?

W układzie instalacji elektrycznej budynku, której fragment schematu przedstawiono na rysunku, błędnie zainstalowano ogranicznik przepięć oznaczony cyfrą

Jakie urządzenie jest wykorzystywane do ochrony przewodów instalacyjnych przed skutkami przeciążeń?

W szlifierce uszkodzony został wirnik. Na rysunku z dokumentacji techniczno-ruchowej jest on oznaczony numerem

Który z podanych wyłączników nadprądowych powinien być użyty w obwodzie zasilającym tylko rezystancyjny grzejnik elektryczny z trzema grzałkami o mocy 3 kW każda, połączonymi w trójkąt i zasilanym z sieci 3/N/PE ~ 400/230 V 50 Hz?

Jaki jest maksymalny dopuszczalny czas wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku uszkodzenia w systemie sieciowym TN-S, kiedy napięcie fazowe przekracza 400 V, a obwody odbiorcze mają prąd znamionowy do 32 A?

Jakiej informacji nie jest konieczne zawarcie w instrukcji użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowo-prądowymi?

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?

W celu sprawdzenia poprawności działania dwóch wyłączników różnicowoprądowych EFI-2 25/0,03 zmierzono ich różnicowe prądy zadziałania. Na podstawie wyników pomiarów zamieszczonych w tabeli określ poprawność działania tych wyłączników.

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

Przy pomocy przedstawionego na rysunku przyrządu pomiarowego składającego się z nadajnika i odbiornika można zdiagnozować

Na rysunku przedstawiono schemat układu pracy nawrotnej z regulacją prędkości silnika prądu stałego. Którego z wymienionych mierników należy użyć do lokalizacji zwarcia lub przerwy w tym układzie metodą beznapięciową?

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

W trakcie naprawy części instalacji elektrycznej zasilającej silnik indukcyjny, uszkodzone przewody aluminiowe zamieniono na przewody H07V-R o przekroju żyły 50 mm2. Jaki powinien być minimalny przekrój przewodu PE, aby warunek samoczynnego wyłączenia zasilania został spełniony?

Które z wymienionych wskazówek nie dotyczy projektanta oraz realizatora nowej instalacji elektrycznej w lokalu mieszkalnym?

Które elementy w tyrystorowym układzie prostownikowym stanowią zabezpieczenie przed przepięciami komutacyjnymi?

Kto jest zobowiązany do utrzymania odpowiedniego stanu technicznego układów pomiarowych i rozliczeniowych energii elektrycznej w biurowcu?

Które z poniższych wymagań nie jest konieczne do spełnienia przy wprowadzaniu do użytku po remoncie urządzenia napędowego z silnikiem trójfazowym Pn = 15 kW, Un = 400 V (Δ), fn = 50 Hz?

Którego z przedstawionych na rysunkach aparatów należy użyć do zabezpieczenia silnika trójfazowego przed zanikiem fazy, asymetrią napięć i niewłaściwą kolejnością faz?

Na rysunku przedstawiono schemat układu do pomiarów rezystancji przejścia zestyków głównych torów prądowych łącznika. Pomiary należy wykonywać przy

Którą z przedstawionych puszek należy zamontować w celu zainstalowania pojedynczego gniazda w podtynkowej instalacji elektrycznej?

Jakie powinno być napięcie pomiarowe przy ocenie rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V, w których brak jest ochrony przed przepięciami?

Która z poniższych czynności nie jest częścią badań eksploatacyjnych silnika elektrycznego?

Podczas wymiany gniazda wtyczkowego w instalacji domowej wykonanej w rurkach pod tynkiem złamał się jeden z przewodów aluminiowych, przez co stał się za krótki. Jak powinno się postąpić w tej sytuacji przy wymianie gniazda?

Jak często powinno się przeprowadzać przeglądy okresowe sprzętu ochronnego, takiego jak: drążki izolacyjne do manipulacji, kleszcze oraz uchwyty izolacyjne, a także dywaniki i chodniki gumowe?

Która z wymienionych operacji jest związana z obsługą przepływu energii elektrycznej w urządzeniu napędowym klasy IV?

Jakie oznaczenia powinien mieć wyłącznik różnicowoprądowy zaprojektowany do ochrony przed porażeniem, przeciążeniem oraz zwarciem w obwodzie gniazd wtyczkowych uniwersalnych w instalacji jednofazowej 230 V/50 Hz?

Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego ocen stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

Wystąpienie zwarcia przewodu neutralnego z ochronnym w oprawie oświetleniowej zainstalowanej na stałe w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?

Prąd ustawczy przekaźnika termobimetalowego, chroniącego silnik pompy wody, o prądzie znamionowym In = 10 A nie może być większy niż

Ile wynosi wartość mocy wskazana przez watomierz przedstawiony na ilustracji?

W pomieszczeniu zainstalowano 40 żarówek o mocy 75 W każda. Jakiego wyłącznika nadprądowego powinno się użyć do zabezpieczenia jednofazowej instalacji oświetleniowej zasilanej napięciem 230 V?

Jaką liczbę należy użyć do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na jego zabezpieczeniu termicznym?

Jakie urządzenie wykorzystuje się do określenia prędkości obrotowej wału silnika?

W którym wierszu tabeli protokołu ze sprawdzenia skuteczności samoczynnego wyłączenia napięcia, którego fragment przedstawiono na rysunku, należy w kolumnie "Ocena" wpisać "nie"?

W przedstawionym na schemacie układzie pomiarowym za pomocą miernika MZC-2 można

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów.
Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

W trakcie naprawy części instalacji elektrycznej zasilającej silnik indukcyjny, uszkodzone przewody aluminiowe zamieniono na przewody H07V-R o przekroju żyły 50 mm². Jaki powinien być minimalny przekrój przewodu PE, aby warunek samoczynnego wyłączenia zasilania został spełniony?

Które z poniższych wymagań nie jest konieczne do spełnienia przy wprowadzaniu do użytku po remoncie urządzenia napędowego z silnikiem trójfazowym P_n = 15 kW, U_n = 400 V (Δ), f_n = 50 Hz?

Prąd ustawczy przekaźnika termobimetalowego, chroniącego silnik pompy wody, o prądzie znamionowym I_n = 10 A nie może być większy niż
