Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2 w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

A. Obniżenie napięcia roboczego
B. Obniżenie wytrzymałości mechanicznej przewodów
C. Wzrost obciążalności prądowej instalacji
D. Wzrost rezystancji pętli zwarcia
ELE.05Pytanie 806
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Na stanowisku pracy zamontowano 2 silniki jednofazowe, każdy o parametrach:
\( P_N = 0{,}75 \, \text{kW} \), \( U_N = 230 \, \text{V} \) i \( I_N = 5 \, \text{A} \)
Do zasilania zastosowano przewód o przekroju \( 2{,}5 \, \text{mm}^2 \). Aby spadek napięcia \( \Delta U_{\%} \) nie był większy niż 3%, przewód zasilający nie powinien być dłuższy niż

Wzór do obliczeń:$$ l = \frac{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu} \cdot S}{200 \cdot P} $$gdzie:
\( \gamma_{Cu} = 57 \, \text{m}/\Omega \cdot \text{mm}^2 \)

A. 35 m
B. 49 m
C. 17 m
D. 136 m
ELE.05Pytanie 810
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jaka powinna być wartość rezystancji opornika Rp połączonego szeregowo z woltomierzem o zakresie Un = 100 V i rezystancji wewnętrznej RV = 10 kΩ, aby za pomocą układu, którego schemat przedstawiono na rysunku, rozszerzyć zakres pomiarowy woltomierza do 500 V?

Ilustracja do pytania 10
A. 40 kΩ
B. 10 kΩ
C. 20 kΩ
D. 50 kΩ
ELE.05Pytanie 811
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Na rysunku zamieszczono charakterystyki mechaniczne silnika asynchronicznego pierścieniowego pracującego przy stałym obciążeniu mechanicznym z regulatorem R w obwodzie wirnika. Przejście z punktu pracy 1 do punktu pracy 2 w tym układzie może nastąpić wskutek

Ilustracja do pytania 11
A. zwiększenia napięcia zasilającego.
B. zmniejszenia rezystancji regulatora.
C. zwiększenia rezystancji regulatora.
D. zmniejszenia napięcia zasilającego.
ELE.05Pytanie 813
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne

W instalacji oświetleniowej budynku mieszkalnego zamontowane było oświetlenie żarowe. Które źródło światła należy zastosować, modernizując instalację pod kątem najmniejszego zużycia energii elektrycznej?

A. II.
Ilustracja do odpowiedzi A
B. IV.
Ilustracja do odpowiedzi B
C. III.
Ilustracja do odpowiedzi C
D. I.
Ilustracja do odpowiedzi D
ELE.05Pytanie 815
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Na podstawie wyników pomiarów rezystancji w mostku prostowniczym, którego schemat przedstawiono na rysunku, wykonanych testerem diod przy różnej polaryzacji i odłączonym transformatorze, określ stan techniczny diod wchodzących w skład prostownika.

Mierzony elementRezystancja przy polaryzacji
+ ; -		Rezystancja przy polaryzacji
- ; +
L1 - 10∞
L1 - 2∞0
L2 - 1∞∞
L2 - 2∞0
Ilustracja do pytania 15
A. D1 sprawna, D2 uszkodzona, D3 sprawna, D4 sprawna.
B. D1 sprawna, D2 sprawna, D3 uszkodzona, D4 sprawna.
C. D1 sprawna, D2 sprawna, D3 sprawna, D4 uszkodzona.
D. D1 uszkodzona, D2 sprawna, D3 sprawna, D4 sprawna.
ELE.05Pytanie 819
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Jakie będą konsekwencje zmiany w instalacji elektrycznej w budynku mieszkalnym przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2?

A. Zwiększenie rezystancji pętli zwarcia
B. Zwiększenie obciążalności prądowej instalacji
C. Osłabienie wytrzymałości mechanicznej przewodów
D. Obniżenie napięcia roboczego
ELE.05Pytanie 821
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Jak zastosowanie w instalacji puszek rozgałęźnych o stopniu ochrony IP 43 zamiast wymaganych w projekcie o stopniu ochrony IP44 wpłynie na jej jakość?

A. Poprawi się klasa izolacji.
B. Zmniejszy się odporność na wilgoć.
C. Zmniejszy się odporność na pył.
D. Poprawi się klasa ochrony.
ELE.05Pytanie 823
Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego oceń stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

Ilustracja do pytania 23
A. Aparat jest sprawny, miernik ustawiono w nieodpowiedni dla badanego RCD tryb.
B. Aparat jest uszkodzony, zbyt duża wartość rezystancji przewodu ochronnego RE.
C. Aparat jest uszkodzony, niewłaściwa wartość prądu zadziałania.
D. Aparat jest sprawny, właściwa wartość prądu zadziałania.
ELE.05Pytanie 829
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak zmienią się parametry napięcia wyjściowego prądnicy synchronicznej zasilającej oddzielną sieć energetyczną, jeśli prędkość obrotowa turbiny napędzającej tę prądnicę wzrośnie, a prąd wzbudzenia pozostanie bez zmian?

A. Wartość napięcia zmniejszy się, a częstotliwość wzrośnie
B. Wartość i częstotliwość napięcia wzrosną
C. Wartość napięcia wzrośnie, a częstotliwość zmaleje
D. Wartość i częstotliwość napięcia zmniejszą się
ELE.05Pytanie 830
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Jaki przekrój przewodu należy zastosować w instalacji elektrycznej po trzykrotnym zwiększeniu odległości między źródłem zasilania a odbiornikiem, aby wartość spadku napięcia nie uległa zmianie?

Wzór na spadek napięcia: \[ \Delta U = \frac{2 \cdot I \cdot l}{\gamma \cdot S} \]

A. 6 razy większy.
B. 3 razy większy.
C. 3 razy mniejszy.
D. 6 razy mniejszy.
ELE.05Pytanie 831
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

Ilustracja do pytania 31
A. Wymiana przyłącza ziemnego.
B. Wykonanie instalacji elektrycznej natynkowej.
C. Rozbudowa instalacji elektrycznej podłogowej.
D. Przebudowa przyłącza napowietrznego.
ELE.05Pytanie 832
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

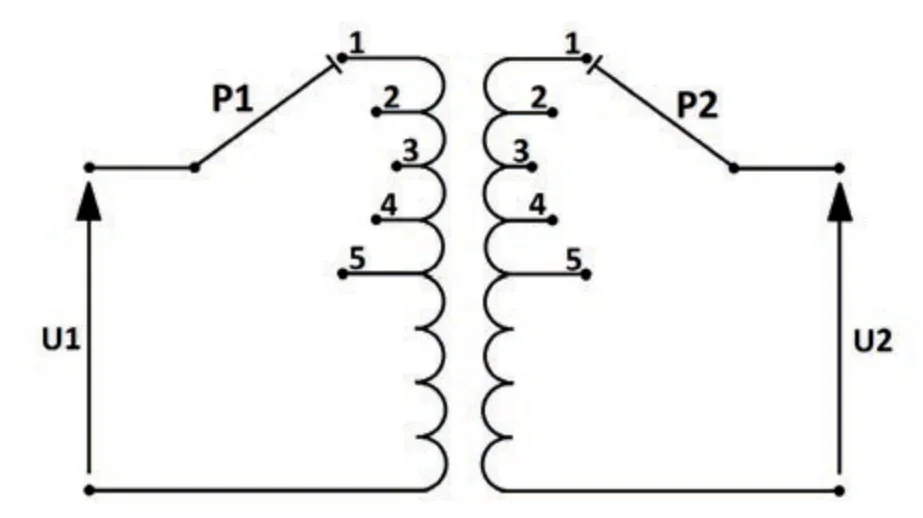

W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2.
Po takim przełączeniu napięcie po stronie wtórnej

Schemat transformatora jednofazowego z przełącznikami P1 i P2 odczepów uzwojeń 1-5, napięcia U1 i U2
A. nie ulegnie zmianie.
B. wzrośnie dwukrotnie.
C. będzie równe zero.
D. zmaleje dwukrotnie.
ELE.05Pytanie 833
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Które wymaganie dotyczące zasilania silnika indukcyjnego musi być spełnione, aby podczas regulacji prędkości obrotowej dało się uzyskać przedstawione na wykresie charakterystyki mechaniczne?

Wykres charakterystyk mechanicznych silnika indukcyjnego: moment M w funkcji prędkości n dla kilku częstotliwości przy regulacji U/f.
A. U/f = const.
B. U = const.
C. f = const.
D. U · f = const.
ELE.05Pytanie 834
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

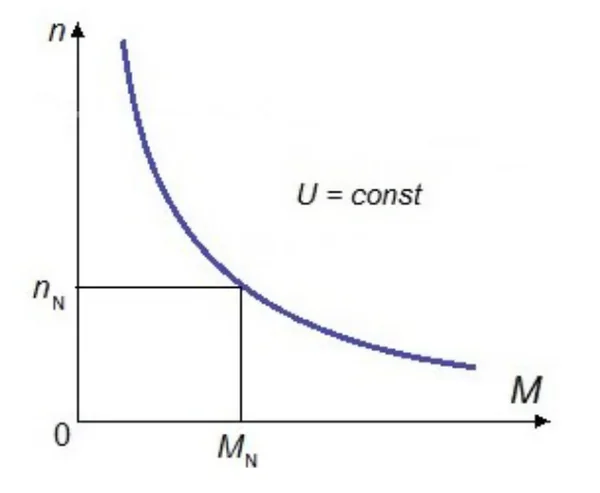

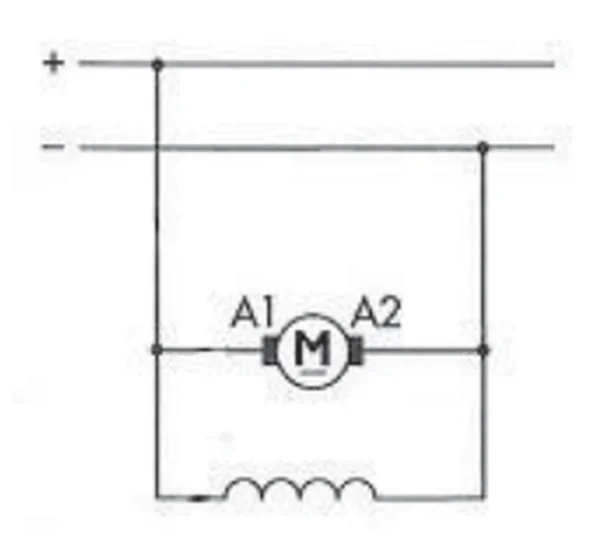

Na podstawie charakterystyki mechanicznej silnika szeregowego można stwierdzić, że silnik

Wykres charakterystyki mechanicznej n(M) przy U = const z zaznaczonymi wartościami nN i MN
A. nadaje się do pracy w układzie napędowym z rozruchem lekkim.
B. nie powinien pracować przy biegu jałowym.
C. posiada mały moment podczas rozruchu.
D. nie może być łączony z maszyną za pomocą przekładni zębatej.
ELE.05Pytanie 837
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jaką wielkość fizyczną w układzie pracy silnika elektrycznego mierzy się przyrządem przedstawionym na rysunku?

Ilustracja do pytania 37
A. Prędkość obrotową.
B. Prąd pobierany z sieci.
C. Moment rozruchowy.
D. Rezystancję izolacji.
ELE.05Pytanie 838
Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Silnik elektryczny trójfazowy o parametrach znamionowych: Pn = 4 kW, Un = 400 V, cosφn = 0,8 i sprawności znamionowej 72% zabezpieczono wyłącznikiem jak na zamieszczonym rysunku. Na jaką wartość należy w tymwyłączniku nastawić zabezpieczenie przeciążeniowe?

Ilustracja do pytania 38
A. 13 A
B. 11 A
C. 10 A
D. 16 A
ELE.05Pytanie 840
Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcia tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

Nazwa obwoduWartość impedancji pętli zwarcia, Ω
G12,55
G22,90
G32,66
G42,87

Dla zapewnienia ochrony przeciwporażeniowej musi być spełniony warunek:
$$ Z_s \cdot I_a \leq U_0 $$
A. G1
B. G2
C. G4
D. G3
