ELE.05Pytanie 841

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Co należy zrobić przed przystąpieniem do pomiaru rezystancji izolacji za pomocą megomierza?

A. Podłączyć urządzenie do sieci

B. Odłączyć zasilanie

C. Uziemić megomierz

D. Zmierzyć napięcie zasilania

ELE.05Pytanie 842

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

A. urządzenie do przemywania oczu.

B. zestaw sprzętu pożarniczego.

C. przycisk alarmu przeciwpożarowego.

D. hydrant wewnętrzny.

ELE.05Pytanie 843

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U_1N = 230 V, U_2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?

A. 6 A

B. 10 A

C. 1 A

D. 16 A

ELE.05Pytanie 844

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

A. Umieszczenie części czynnych poza zasięgiem ręki.

B. Wysokoczuły wyłącznik różnicowoprądowy.

C. Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik.

D. Izolacja stanowiska.

ELE.05Pytanie 845

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Które z wymienionych działań podczas instalacji elektrycznych do 1 kV wymagają wydania polecenia?

A. Związane z ochroną zdrowia i życia ludzi

B. Związane z ochroną urządzeń przed zniszczeniem

C. Okresowe, określone w planie przeglądów

D. Codzienne, wskazane w instrukcji eksploatacji

ELE.05Pytanie 846

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150		Nr/Rok 00565/2015
Moc	150 kVA	Grupa połączeń	Dy5
I	3×440 V	D	198 A
II	3×230 V	y	377 A
Częstotliwość	60 Hz	Klasa izolacji	T45H
Straty jałowe	445 W	Rodzaj pracy	S1
Straty zwarcia	2 824 W	Chłodzenie	AN
Temp. otoczenia	45 °C	Stopień ochrony	IP23
uz	3,30 %	Masa całkowita	579 kg

A. 15,25 V

B. 7,59 V

C. 8,25 V

D. 14,52 V

ELE.05Pytanie 847

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Trójfazowy silnik klatkowy, pracujący ze znamionowym obciążeniem, nagle zaczął pracować głośniej, a jego prędkość obrotowa spadła. Która z poniższych przyczyn może być odpowiedzialna za zaobserwowaną zmianę w funkcjonowaniu tego silnika?

A. Zwiększenie częstotliwości napięcia zasilającego.

B. Brak jednej z faz zasilania.

C. Przerwa w przewodzie ochronnym w sieci zasilającej.

D. Wzrost wartości napięcia z sieci zasilającej.

ELE.05Pytanie 848

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie

A. ciągłości przewodów wyrównawczych.

B. rezystancji uziemienia uziomu ochronnego.

C. rezystancji izolacji podłogi stanowiska izolowanego.

D. impedancji pętli zwarcia.

ELE.05Pytanie 849

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Który z opisów dotyczy prawidłowego sposobu wymiany uszkodzonego łożyska tocznego w silniku elektrycznym?

A. Demontaż uszkodzonego łożyska za pomocą młotka i montaż nowego za pomocą prasy i tulei o średnicy dopasowanej do wewnętrznego pierścienia łożyska.

B. Demontaż uszkodzonego łożyska za pomocą ściągacza i montaż nowego za pomocą tulei o średnicy dopasowanej do zewnętrznego pierścienia łożyska.

C. Demontaż uszkodzonego łożyska za pomocą ściągacza i montaż nowego za pomocą prasy i tulei o średnicy dopasowanej do wewnętrznego pierścienia łożyska.

D. Demontaż uszkodzonego łożyska za pomocą młotka i montaż nowego za pomocą tulei o średnicy dopasowanej do zewnętrznego pierścienia łożyska.

ELE.05Pytanie 850

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Dokumentacja i normy

Kto jest zobowiązany do opracowania planów regularnych przeglądów oraz konserwacji instalacji elektrycznej w obiekcie mieszkalnym?

A. Właściciel lub zarządca nieruchomości

B. Dostawca energii elektrycznej

C. Użytkownicy mieszkań

D. Organ inspekcji technicznej

ELE.05Pytanie 851

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

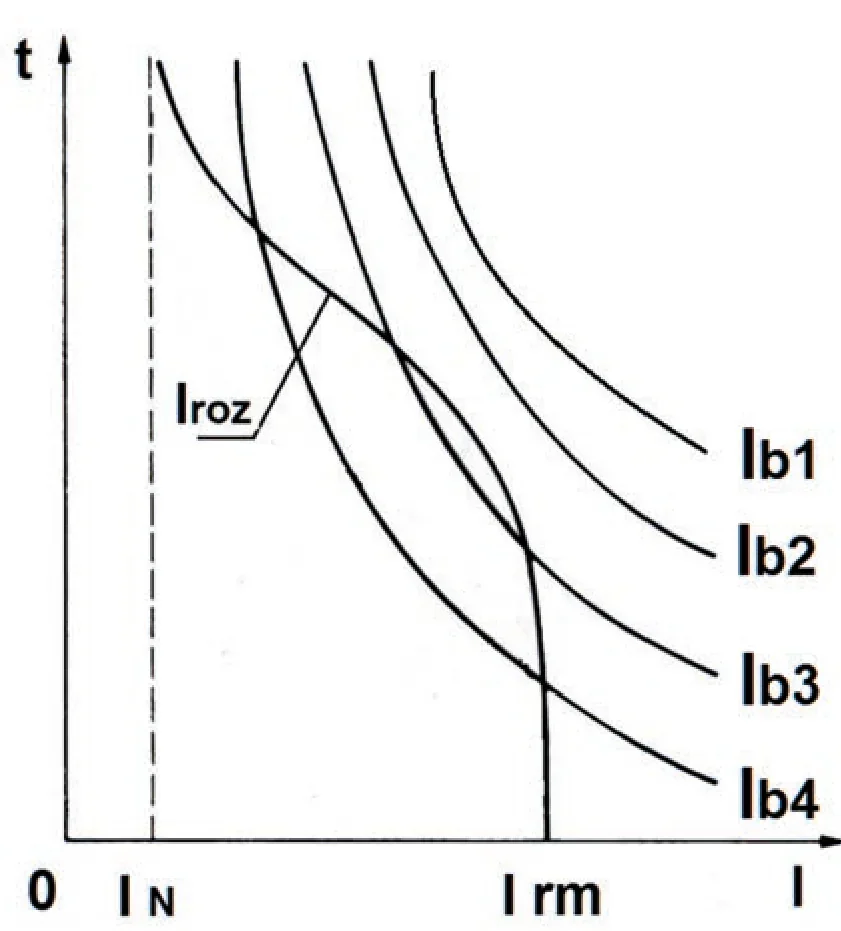

Na rysunku przedstawiono przebieg prądu rozruchowego silnika i charakterystyki czasowo-prądowe czterech bezpieczników. Który bezpiecznik należy dobrać do prawidłowego zabezpieczenia silnika?

Wykres prądu rozruchowego Iroz silnika i charakterystyk czasowo-prądowych bezpieczników Ib1-Ib4

A. b3

B. b2

C. b4

D. b1

ELE.05Pytanie 852

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Do jakiego celu wykorzystuje się przełącznik w układzie gwiazda-trójkąt w zasilaniu silnika trójfazowego?

A. Aby zwiększyć moment rozruchowy

B. Aby obniżyć prędkość obrotową

C. Aby poprawić przeciążalność

D. Aby zredukować prąd rozruchowy

ELE.05Pytanie 853

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

A. prądu wzbudzenia.

B. rezystancji w obwodzie wirnika.

C. częstotliwości wraz ze zmianą napięcia zasilającego.

D. liczby par biegunów.

ELE.05Pytanie 854

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Który z przedstawionych znaków bezpieczeństwa należy umieścić w widocznym miejscu przy urządzeniu elektrycznym, dla którego obowiązuje czasowy zakaz uruchamiania?

Znak 3.

Znak 4.

Znak 1.

Znak 2.

ELE.05Pytanie 855

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Dokumentacja i normy

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

A. Dy5 i Dy11

B. Dy7 i Dy11

C. Dy3 i Dy9

D. Dy1 i Dy5

ELE.05Pytanie 856

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?

A. umiejscowienie poza zasięgiem ręki

B. wyłącznie specjalne ogrodzenia

C. jedynie obudowy

D. separację elektryczną

ELE.05Pytanie 857

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie oznaczenia powinien posiadać wyłącznik różnicowoprądowy RCD przeznaczony do ochrony obwodu gniazd jednofazowych w pracowni komputerowej, gdzie używane są 15 zestawy komputerowe?

A. 25/4/100-A

B. 40/2/030-A

C. 16/2/010-A

D. 63/4/300-A

ELE.05Pytanie 858

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Na podstawie przedstawionej charakterystyki mechanicznej silnika elektrycznego można stwierdzić, że silnik ten

A. zwiększa prędkość obrotową wraz ze wzrostem momentu obrotowego.

B. wykazuje przy rozruchu moment obrotowy równy znamionowemu.

C. wykazuje mały moment obrotowy podczas rozruchu.

D. rozbiega się przy biegu jałowym.

ELE.05Pytanie 859

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Które z przedstawionych urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

ELE.05Pytanie 860

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm², który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

A. H03V2V2H2-F 2X2,5

B. H03V2V2-F 3G2,5

C. H07VV-U 5G2,5

D. H07RR-F 5G2,5

ELE.05Pytanie 861

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Które ze stwierdzeń nie jest wnioskiem z oględzin instalacji elektrycznej?

A. Elementy instalacji zostały dobrane i zainstalowane prawidłowo.

B. Zachowana jest ciągłość przewodów ochronnych oraz połączeń wyrównawczych.

C. W instalacji brak jest widocznych uszkodzeń, wpływających na pogorszenie bezpieczeństwa.

D. Według informacji producenta, oznakowań i świadectw elementy instalacji spełniają wymagania bezpieczeństwa.

ELE.05Pytanie 862

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Na podstawie wyników pomiarów zamieszczonych w przedstawionej tabeli określ uszkodzenie występujące w instalacji.

Pomiar napięcia między przewodem PE i drugim punktem instalacji
Drugi punkt pomiaru:	Przewód fazowy L	Przewód neutralny N	Metalowa rura CO	Metalowa rura gazowa	Metalowa wanna łazienkowa
Drugi punkt pomiaru:	232 V	0 V	51 V	49 V	0 V
Wynik:	232 V	0 V	51 V	49 V	0 V

A. Uszkodzona izolacja przewodu neutralnego w pobliżu wanny.

B. Uszkodzone połączenia wyrównawcze miejscowe.

C. Przebicie izolacji przewodu fazowego do metalowych rur.

D. Zwarcie między przewodem neutralnym i fazowym.

ELE.05Pytanie 863

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się

A. lakieru izolacyjnego

B. izolacji żłobkowej

C. pierścienia zwierającego

D. drutu nawojowego

ELE.05Pytanie 864

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

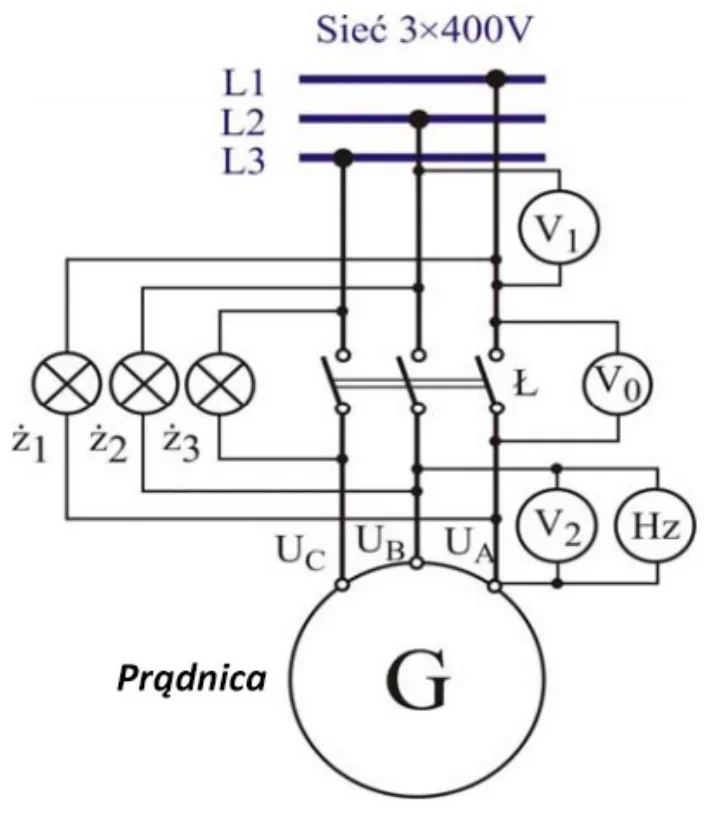

Prądnica synchroniczna po remoncie ma być ponownie załączona do pracy na sieć sztywną. Prądnicę wzbudzono oraz doprowadzono do prędkości obrotowej bliskiej prędkości synchronicznej. Synchronizacja przeprowadzana jest za pomocą żarówek w układzie widocznym na rysunku. W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę do sieci?

Schemat synchronizacji prądnicy G z siecią 3x400 V przez żarówki Ż1-Ż3 z woltomierzami V0, V1, V2, częstościomierzem Hz i łącznikiem Ł

A. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 0 V

B. Żarówki świecą jednocześnie, a woltomierz V1 wskazuje wartość bliską 400 V

C. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V2 wskazuje wartość bliską 0 V

D. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 400 V

ELE.05Pytanie 865

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Dokumentacja i normy

W którym z wymienionych przypadków instalacja elektryczna w pomieszczeniu biurowym musi być poddawana konserwacji i naprawie?

A. Przy wymianie zwykłych żarówek na energooszczędne.

B. Podczas przeprowadzania prac konserwacyjnych w pomieszczeniu, np. malowanie ścian.

C. Gdy zmierzone natężenie oświetlenia w miejscu pracy jest niższe od wymaganego.

D. Gdy wartości jej parametrów nie mieszczą się w granicach określonych w instrukcji eksploatacji.

ELE.05Pytanie 866

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

A. I

B. II

C. III

D. 0

ELE.05Pytanie 867

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia $ \Delta U\% $ nie był większy niż 3%, do rozdzielniczy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż
$$ S = \frac{200 \cdot P \cdot l}{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu}} $$
$ \gamma_{Cu} = 57 \, \text{m/} \Omega \, \text{mm}^2 $

A. 2,5 mm²

B. 1,5 mm²

C. 4 mm²

D. 6 mm²

ELE.05Pytanie 868

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Które z zabezpieczeń przed przeciążeniem silnika elektrycznego zastosowano w układzie przedstawionym na schemacie?

A. Wyłącznik silnikowy.

B. Przekaźnik hallotronowy.

C. Zabezpieczenie termistorowe.

D. Wyzwalacz elektromagnetyczny.

ELE.05Pytanie 869

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

A. Zewnętrznego splotu włóknistego.

B. Żył z aluminium.

C. Pokrywy polietylenowej.

D. Obudowy stalowej.

ELE.05Pytanie 870

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Wskaż miernik do pomiaru natężenia prądu bez dodatkowych urządzeń w linii WLZ zasilającej budynek mieszkalny.

ELE.05Pytanie 871

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są uszkodzone.

B. Sprawna jest tylko grzałka G3.

C. Uszkodzona jest tylko grzałka G1.

D. Wszystkie grzałki są sprawne.

ELE.05Pytanie 872

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Określ prawidłową sekwencję działań przy wymianie uszkodzonego łącznika świecznikowego w instalacji elektrycznej.
włączenie napięcia, sprawdzenie prawidłowości działania.

A. Sprawdzenie prawidłowości działania, włączenie napięcia, stwierdzenie braku napięcia, demontaż łącznika, montaż łącznika, wyłączenie napięcia

B. Wyłączenie napięcia, demontaż łącznika, montaż łącznika, sprawdzenie prawidłowości działania, stwierdzenie braku napięcia, włączenie napięcia

C. Wyłączenie napięcia, stwierdzenie braku napięcia, demontaż łącznika, montaż łącznika, włączenie napięcia, sprawdzenie prawidłowości działania

D. Stwierdzenie braku napięcia, wyłączenie napięcia, demontaż łącznika, montaż łącznika, sprawdzenie

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Co należy zrobić przed przystąpieniem do pomiaru rezystancji izolacji za pomocą megomierza?

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

Które z wymienionych działań podczas instalacji elektrycznych do 1 kV wymagają wydania polecenia?

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Trójfazowy silnik klatkowy, pracujący ze znamionowym obciążeniem, nagle zaczął pracować głośniej, a jego prędkość obrotowa spadła. Która z poniższych przyczyn może być odpowiedzialna za zaobserwowaną zmianę w funkcjonowaniu tego silnika?

Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie

Który z opisów dotyczy prawidłowego sposobu wymiany uszkodzonego łożyska tocznego w silniku elektrycznym?

Kto jest zobowiązany do opracowania planów regularnych przeglądów oraz konserwacji instalacji elektrycznej w obiekcie mieszkalnym?

Na rysunku przedstawiono przebieg prądu rozruchowego silnika i charakterystyki czasowo-prądowe czterech bezpieczników. Który bezpiecznik należy dobrać do prawidłowego zabezpieczenia silnika?

Do jakiego celu wykorzystuje się przełącznik w układzie gwiazda-trójkąt w zasilaniu silnika trójfazowego?

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

Który z przedstawionych znaków bezpieczeństwa należy umieścić w widocznym miejscu przy urządzeniu elektrycznym, dla którego obowiązuje czasowy zakaz uruchamiania?

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?

Jakie oznaczenia powinien posiadać wyłącznik różnicowoprądowy RCD przeznaczony do ochrony obwodu gniazd jednofazowych w pracowni komputerowej, gdzie używane są 15 zestawy komputerowe?

Na podstawie przedstawionej charakterystyki mechanicznej silnika elektrycznego można stwierdzić, że silnik ten

Które z przedstawionych urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm², który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

Które ze stwierdzeń nie jest wnioskiem z oględzin instalacji elektrycznej?

Na podstawie wyników pomiarów zamieszczonych w przedstawionej tabeli określ uszkodzenie występujące w instalacji.

Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się

W którym z wymienionych przypadków instalacja elektryczna w pomieszczeniu biurowym musi być poddawana konserwacji i naprawie?

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

Które z zabezpieczeń przed przeciążeniem silnika elektrycznego zastosowano w układzie przedstawionym na schemacie?

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

Wskaż miernik do pomiaru natężenia prądu bez dodatkowych urządzeń w linii WLZ zasilającej budynek mieszkalny.

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Określ prawidłową sekwencję działań przy wymianie uszkodzonego łącznika świecznikowego w instalacji elektrycznej.
włączenie napięcia, sprawdzenie prawidłowości działania.

Wymagane logowanie

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Co należy zrobić przed przystąpieniem do pomiaru rezystancji izolacji za pomocą megomierza?

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

Które z wymienionych działań podczas instalacji elektrycznych do 1 kV wymagają wydania polecenia?

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Trójfazowy silnik klatkowy, pracujący ze znamionowym obciążeniem, nagle zaczął pracować głośniej, a jego prędkość obrotowa spadła. Która z poniższych przyczyn może być odpowiedzialna za zaobserwowaną zmianę w funkcjonowaniu tego silnika?

Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie

Który z opisów dotyczy prawidłowego sposobu wymiany uszkodzonego łożyska tocznego w silniku elektrycznym?

Kto jest zobowiązany do opracowania planów regularnych przeglądów oraz konserwacji instalacji elektrycznej w obiekcie mieszkalnym?

Na rysunku przedstawiono przebieg prądu rozruchowego silnika i charakterystyki czasowo-prądowe czterech bezpieczników. Który bezpiecznik należy dobrać do prawidłowego zabezpieczenia silnika?

Do jakiego celu wykorzystuje się przełącznik w układzie gwiazda-trójkąt w zasilaniu silnika trójfazowego?

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

Który z przedstawionych znaków bezpieczeństwa należy umieścić w widocznym miejscu przy urządzeniu elektrycznym, dla którego obowiązuje czasowy zakaz uruchamiania?

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?

Jakie oznaczenia powinien posiadać wyłącznik różnicowoprądowy RCD przeznaczony do ochrony obwodu gniazd jednofazowych w pracowni komputerowej, gdzie używane są 15 zestawy komputerowe?

Na podstawie przedstawionej charakterystyki mechanicznej silnika elektrycznego można stwierdzić, że silnik ten

Które z przedstawionych urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm2, który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

Które ze stwierdzeń nie jest wnioskiem z oględzin instalacji elektrycznej?

Na podstawie wyników pomiarów zamieszczonych w przedstawionej tabeli określ uszkodzenie występujące w instalacji.

Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się

W którym z wymienionych przypadków instalacja elektryczna w pomieszczeniu biurowym musi być poddawana konserwacji i naprawie?

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

Które z zabezpieczeń przed przeciążeniem silnika elektrycznego zastosowano w układzie przedstawionym na schemacie?

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

Wskaż miernik do pomiaru natężenia prądu bez dodatkowych urządzeń w linii WLZ zasilającej budynek mieszkalny.

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Określ prawidłową sekwencję działań przy wymianie uszkodzonego łącznika świecznikowego w instalacji elektrycznej. włączenie napięcia, sprawdzenie prawidłowości działania.

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm², który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

Określ prawidłową sekwencję działań przy wymianie uszkodzonego łącznika świecznikowego w instalacji elektrycznej.
włączenie napięcia, sprawdzenie prawidłowości działania.
