ELE.05Pytanie 81

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Wybierz odpowiedni wyłącznik nadprądowy do ochrony przed przeciążeniem w obwodzie jednofazowym o napięciu znamionowym 230 V, z którego jednocześnie będą zasilane grzejnik oporowy o mocy nominalnej 2 kW oraz chłodziarka o mocy nominalnej 560 W i współczynniku mocy cos ? = 0,7?

A. B16

B. C10

C. C20

D. B10

ELE.05Pytanie 82

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Dokumentacja i normy

Jakim skrótem określa się w obowiązujących normach odnoszących się do instalacji elektrycznych systemy ochrony od piorunów?

A. SPZ

B. SPD

C. LPS

D. LPL

ELE.05Pytanie 83

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z wymienionych bezpieczników powinien być użyty, aby chronić przed skutkami zwarć trójfazowego silnika klatkowego o prądzie znamionowym I_n = 12 A, jeśli jego prąd rozruchowy I_r = 5×I_n, a współczynnik rozruchu α = 3?

A. gR 20A

B. aM 20A

C. aM 16A

D. gF 35A

ELE.05Pytanie 84

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W tabeli zamieszczono wyniki pomiarów parametrów wyłączników różnicowoprądowych. Które z wyłączników mogą być dalej eksploatowane w instalacji elektrycznej?

Lp.	Typ urządzenia różnicowoprądowego	Test	I_Δn mA	I_w mA	t_w ms	t_z ms	U_d V
1	P 304 80-500-S	tak	500	315	252	500	< 1
2	P 304 25-100-AC	nie	100	68	45	200	< 1
3	P 304 25-30-AC	tak	30	33	26	200	2
4	P 312 B-20-30-AC	tak	30	11	22	200	1
5	P 312 B-20-30-AC	tak	30	22	25	200	< 1
6	P 312 B-20-30-AC	tak	30	22	215	200	2
I_Δn - prąd różnicowy urządzenia różnicowoprądowego, mA I_w - zmierzony prąd różnicowy zadziałania, mA t_w - zmierzony czas zadziałania, ms t_z - największy dopuszczalny czas zadziałania, ms U_d - spodziewane napięcie dotykowe w czasie zwarcia, V

A. 1 i 2

B. 3, 4 i 5

C. 1 i 5

D. 3, 5 i 6

ELE.05Pytanie 85

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 37 mm i szerokości tarczy łożyskowej B = 12 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6200

B. 6301

C. 6700

D. 6001

ELE.05Pytanie 86

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

A. WT/NH DC

B. WT-2 gTr

C. WT-00 gF

D. WT/NH aM

ELE.05Pytanie 87

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

A. prądu rozruchowego silników.

B. prędkości obrotowej silników.

C. częstotliwości napięcia w układzie.

D. mocy biernej pobieranej przez układ.

ELE.05Pytanie 88

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Kontrolne pomiary w instalacji elektrycznej niskiego napięcia powinny być wykonane po każdym

A. zadziałaniu wyłącznika różnicowoprądowego

B. zamontowaniu w oprawach nowych źródeł światła

C. rozbudowaniu instalacji

D. zadziałaniu bezpiecznika

ELE.05Pytanie 89

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Jaka jest maksymalna wartość skuteczna napięcia przemiennego, która może być wykorzystana do zasilania lamp oświetleniowych umieszczonych w strefie 0 łazienki?

A. 60 V

B. 25 V

C. 30 V

D. 12 V

ELE.05Pytanie 90

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Na podstawie przedstawionej charakterystyki B i zamieszczonych w tabeli wyników pomiarów czasu zadziałania wyłącznika B10 przy określonych prądach przepływających przez ten wyłącznik, oceń zadziałanie jego wyzwalaczy.

Lp.	Wartość przepływającego prądu A	Czas zadziałania wyłącznika s
1	15	20
2	60	1

A. Wyzwalacz termiczny i elektromagnetyczny wyłącznika zadziałały poprawnie.

B. Wyzwalacz termiczny wyłącznika zadziałał niepoprawnie, a elektromagnetyczny zadziałał poprawnie.

C. Wyzwalacz termiczny wyłącznika zadziałał poprawnie, a elektromagnetyczny zadziałał niepoprawnie.

D. Wyzwalacz termiczny i elektromagnetyczny wyłącznika zadziałały niepoprawnie.

ELE.05Pytanie 91

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

ELE.05Pytanie 92

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika?

A. 12,2 A

B. 11,1 A

C. 16,6 A

D. 5,5 A

ELE.05Pytanie 93

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Instalację elektryczną wykonaną przewodami ADY 4×6 mm² zmodernizowano stosując przewody YDY 4×10 mm² oraz LgYżo 10 mm² ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.

A. 48,23 A

B. 44,59 A

C. 49,00 A

D. 53,00 A

ELE.05Pytanie 94

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jakie zmiany należy wprowadzić w elementach filtru, który jest częścią obwodu pokazanego na schemacie, aby najskuteczniej zmniejszyć pulsację napięcia wyjściowego układu?

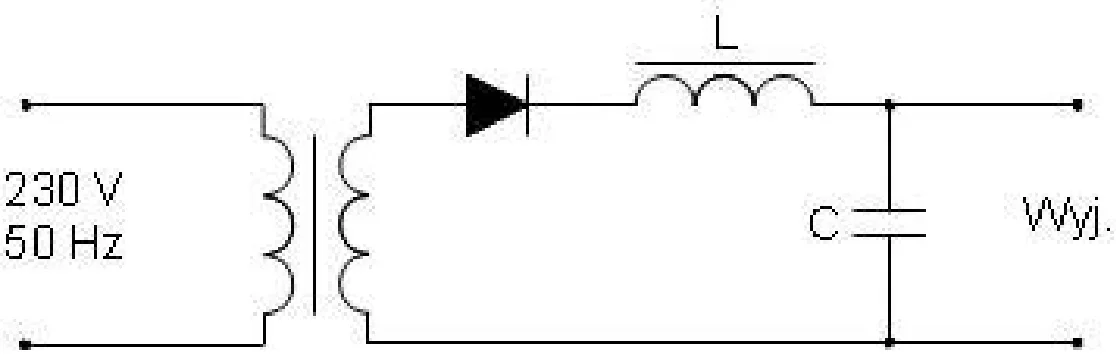

Schemat prostownika jednopołówkowego z filtrem LC

A. Zmniejszyć reaktancję pojemnościową, a zwiększyć indukcyjną.

B. Zwiększyć reaktancję pojemnościową, a zmniejszyć indukcyjną.

C. Zmniejszyć reaktancję pojemnościową i indukcyjną.

D. Zwiększyć reaktancję pojemnościową i indukcyjną.

ELE.05Pytanie 95

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Dokumentacja użytkowania instalacji elektrycznych, które są chronione wyłącznikami nadmiarowo-prądowymi, nie musi zawierać

A. opisu doboru urządzeń zabezpieczających

B. spisu terminów oraz zakresów prób i pomiarów kontrolnych

C. specyfikacji technicznej instalacji

D. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

ELE.05Pytanie 96

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?

A. 50 V

B. 60 V

C. 25 V

D. 12 V

ELE.05Pytanie 97

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jaki przyrząd jest przeznaczony do bezpośredniego pomiaru współczynnika mocy w silniku indukcyjnym?

A. Watomierz

B. Waromierz

C. Częstościomierz

D. Fazomierz

ELE.05Pytanie 98

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Który z jednofazowych wyłączników nadprądowych zapewnia odpowiednią ochronę przed porażeniem przy impedancji pętli zwarcia Z = 4,2 Ω?

A. B16

B. C16

C. C10

D. B10

ELE.05Pytanie 99

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Dobierz stycznik do załączania i wyłączania pieca oporowego w układzie zasilania przedstawionym na schemacie.

ELE.05Pytanie 100

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

A. Rezystancji izolacji przewodów

B. Ciągłości przewodów ochronnych

C. Prądu pobieranego przez odbiornik

D. Napięć w poszczególnych fazach

ELE.05Pytanie 101

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Która z poniższych tachoprądnic, poza pomiarem prędkości obrotowej wirującego wału, pozwala również na określenie kierunku jego obrotu?

A. Dwufazowa z wirnikiem klatkowym

B. Dwufazowa z wirnikiem kubkowym

C. Prądu stałego

D. Synchroniczna

ELE.05Pytanie 102

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadprądowymi nie musi obejmować

A. specyfikacji technicznej instalacji

B. spisu terminów oraz zakresów prób i badań kontrolnych

C. opisu doboru urządzeń zabezpieczających

D. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

ELE.05Pytanie 103

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Korzystając z tabeli podaj jakimi przewodami, według sposobu Al, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

	Przekrój przewodów, mm²	Obciążalność długotrwała przewodów, A
A.	YDYp 2×1,5	14,5
B.	YDYp 2×2,5	19,5
C.	YDYp 3×1,5	13,5
D.	YDYp 3×2,5	18

ELE.05Pytanie 104

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Z uwagi na ryzyko uszkodzenia izolacji uzwojeń, używanie bezpieczników w obwodzie przekładnika jest zabronione?

A. napięciowego po stronie pierwotnej

B. napięciowego po stronie wtórnej

C. prądowego po stronie pierwotnej

D. prądowego po stronie wtórnej

ELE.05Pytanie 105

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Który z podanych łączników chroni przewody w systemach elektrycznych przed skutkami zwarć?

A. Wyłącznik nadprądowy

B. Stycznik

C. Odłącznik

D. Przekaźnik termiczny

ELE.05Pytanie 106

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Podczas pomiaru rezystancji izolacji przewodów, jakie napięcie testowe jest zazwyczaj stosowane dla obwodów o napięciu znamionowym 230 V?

A. 230 V

B. 500 V

C. 100 V

D. 750 V

ELE.05Pytanie 107

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Jaka może być przybliżona maksymalna długość przewodu YDY 4x16 $ \text{mm}^2 $ do zasilania trójfazowego pieca rezystancyjnego o mocy $ P_n = 55 \, \text{kW} $ i napięciu $ U_n = 400 \, \text{V} $, jeżeli dopuszczalny spadek napięcia w obwodzie wynosi 3\%, a konduktywność miedzi w warunkach zasilania pieca $ \gamma = \frac{50 \, \text{m}}{\Omega \cdot \text{mm}^2} $?
Uproszczony wzór na spadek napięcia dla układu trójfazowego:
$$ \Delta U_{\%} = \frac{100 \cdot P_n \cdot l}{U_n^2 \cdot \gamma \cdot S} $$

A. 209 m

B. 140 m

C. 23 m

D. 70 m

ELE.05Pytanie 108

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Dokumentacja i normy

Która kolejność wykonywanych pomiarów i prób odbiorczych w instalacji elektrycznej przedstawionych w tabeli jest zalecana przez PN?

– sprawdzenie kolejności faz – próby funkcjonalne i operacyjne – ciągłość przewodów – rezystancja izolacji instalacji elektrycznej – rezystancja/impedancja podłóg i ścian – spadek napięcia – samoczynne wyłączenie zasilania – ochrona uzupełniająca	– rezystancja izolacji instalacji elektrycznej – ciągłość przewodów – spadek napięcia – sprawdzenie kolejności faz – próby funkcjonalne i operacyjne – ochrona uzupełniająca – samoczynne wyłączenie zasilania – rezystancja/impedancja podłóg i ścian
A.	B.
– ciągłość przewodów – rezystancja izolacji instalacji elektrycznej – rezystancja/impedancja podłóg i ścian – samoczynne wyłączenie zasilania – ochrona uzupełniająca – sprawdzenie kolejności faz – próby funkcjonalne i operacyjne – spadek napięcia	– ciągłość przewodów – rezystancja izolacji instalacji elektrycznej – rezystancja/impedancja podłóg i ścian – samoczynne wyłączenie zasilania – spadek napięcia – próby funkcjonalne i operacyjne – sprawdzenie kolejności faz – ochrona uzupełniająca
C.	D.

ELE.05Pytanie 109

Eksploatacja maszyn, urządzeń…

Kategorie: Elementy i aparatura elektryczna

Na której ilustracji przedstawiony jest symbol graficzny tranzystora bipolarnego z izolowaną bramką?

Na ilustracji 4.

Na ilustracji 1.

Na ilustracji 2.

Na ilustracji 3.

ELE.05Pytanie 110

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Właściciel budynku jednorodzinnego zauważył, że w pralce nastąpiło przebicie do obudowy. Instalacja została wykonana w układzie TN-S, a jako środek ochrony przed porażeniem elektrycznym przy awarii zastosowano samoczynne wyłączenie zasilania. W celu naprawienia usterki instalacji konieczne jest

A. wymienić wyłącznik nadprądowy

B. wymienić wkładkę ochronnika przeciwprzepięciowego

C. zapewnić ciągłość przewodów ochronnych

D. zapewnić ciągłość przewodów neutralnych

ELE.05Pytanie 111

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Aby ocenić kondycję techniczną przewodów wyrównawczych, należy zmierzyć między każdą dostępną częścią przewodzącą a najbliższym punktem głównego przewodu wyrównawczego

A. pojemność doziemną

B. spadek napięcia

C. rezystancję przewodów

D. natężenie prądu

ELE.05Pytanie 112

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Który z poniższych pomiarów potwierdza ciągłość przewodu ochronnego w układzie TN-S?

A. Prądu upływu w przewodzie ochronnym

B. Rezystancji uziomu

C. Rezystancji izolacji przewodu ochronnego

D. Impedancji pętli zwarcia

ELE.05Pytanie 113

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Do wykonania WLZ w instalacji trójfazowej, jak na przedstawionej ilustracji, należy zastosować przewód typu

A. YDY

B. YKY

C. LgY

D. UTP

ELE.05Pytanie 114

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jakie są zalecane minimalne okresy pomiędzy kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach narażonych na pożar?

A. 1 rok dla oceny skuteczności ochrony przeciwporażeniowej i 1 rok dla badania rezystancji izolacji

B. 5 lat dla oceny skuteczności ochrony przeciwporażeniowej i 5 lat dla badania rezystancji izolacji

C. 5 lat dla oceny skuteczności ochrony przeciwporażeniowej i 1 rok dla badania rezystancji izolacji

D. 1 rok dla oceny skuteczności ochrony przeciwporażeniowej oraz 5 lat dla badania rezystancji izolacji

ELE.05Pytanie 115

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Które z wymienionych czynności nie należą do zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne?

A. Nadzorowanie urządzeń w czasie pracy.

B. Wykonywanie przeglądów niewymagających demontażu.

C. Dokonywanie oględzin wymagających demontażu.

D. Uruchamianie i zatrzymywanie urządzeń.

ELE.05Pytanie 116

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jaką maksymalną wartość prądu zadziałania można ustawić na przekaźniku termobimetalowym w obwodzie zasilającym silnik asynchroniczny o parametrach U_N = 400 V, P_N = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?

A. It=1,15 A

B. It=1,05 A

C. It=0,88 A

D. It=1,33 A

ELE.05Pytanie 117

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak można podnieść moc bierną indukcyjną oddawaną do sieci przez działającą w elektrowni prądnicę synchroniczną przy niezmiennej mocy czynnej?

A. Zwiększając prąd wzbudzenia

B. Zwiększając moment napędowy

C. Zmniejszając moment napędowy

D. Zmniejszając prąd wzbudzenia

ELE.05Pytanie 118

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?

A. Przegrzanie uzwojeń stojana

B. Przegrzanie uzwojeń wirnika

C. Zwarcie pomiędzy zwojami wirnika

D. Zbyt wysokie obroty wirnika

ELE.05Pytanie 119

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jaką czynność należy wykonać podczas konserwacji instalacji elektrycznej w biurze?

A. Sprawdzić średnicę wszystkich przewodów w instalacji

B. Wymienić wszystkie gniazda elektryczne

C. Zamienić przewody w rurach winidurowych

D. Zweryfikować działanie wyłącznika różnicowoprądowego za pomocą przycisku testowego

ELE.05Pytanie 120

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku?

A. W złączu głównym budynku.

B. Na głównej szynie wyrównawczej.

C. W tablicy rozdzielczej garażu.

D. W gnieździe lub puszkach instalacyjnych.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Wybierz odpowiedni wyłącznik nadprądowy do ochrony przed przeciążeniem w obwodzie jednofazowym o napięciu znamionowym 230 V, z którego jednocześnie będą zasilane grzejnik oporowy o mocy nominalnej 2 kW oraz chłodziarka o mocy nominalnej 560 W i współczynniku mocy cos ? = 0,7?

Jakim skrótem określa się w obowiązujących normach odnoszących się do instalacji elektrycznych systemy ochrony od piorunów?

Który z wymienionych bezpieczników powinien być użyty, aby chronić przed skutkami zwarć trójfazowego silnika klatkowego o prądzie znamionowym In = 12 A, jeśli jego prąd rozruchowy Ir = 5×In, a współczynnik rozruchu α = 3?

W tabeli zamieszczono wyniki pomiarów parametrów wyłączników różnicowoprądowych. Które z wyłączników mogą być dalej eksploatowane w instalacji elektrycznej?

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 37 mm i szerokości tarczy łożyskowej B = 12 mm.

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym. Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

Kontrolne pomiary w instalacji elektrycznej niskiego napięcia powinny być wykonane po każdym

Jaka jest maksymalna wartość skuteczna napięcia przemiennego, która może być wykorzystana do zasilania lamp oświetleniowych umieszczonych w strefie 0 łazienki?

Na podstawie przedstawionej charakterystyki B i zamieszczonych w tabeli wyników pomiarów czasu zadziałania wyłącznika B10 przy określonych prądach przepływających przez ten wyłącznik, oceń zadziałanie jego wyzwalaczy.

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika?

Instalację elektryczną wykonaną przewodami ADY 4×6 mm2 zmodernizowano stosując przewody YDY 4×10 mm2 oraz LgYżo 10 mm2 ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.

Jakie zmiany należy wprowadzić w elementach filtru, który jest częścią obwodu pokazanego na schemacie, aby najskuteczniej zmniejszyć pulsację napięcia wyjściowego układu?

Dokumentacja użytkowania instalacji elektrycznych, które są chronione wyłącznikami nadmiarowo-prądowymi, nie musi zawierać

Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?

Jaki przyrząd jest przeznaczony do bezpośredniego pomiaru współczynnika mocy w silniku indukcyjnym?

Który z jednofazowych wyłączników nadprądowych zapewnia odpowiednią ochronę przed porażeniem przy impedancji pętli zwarcia Z = 4,2 Ω?

Dobierz stycznik do załączania i wyłączania pieca oporowego w układzie zasilania przedstawionym na schemacie.

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

Która z poniższych tachoprądnic, poza pomiarem prędkości obrotowej wirującego wału, pozwala również na określenie kierunku jego obrotu?

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadprądowymi nie musi obejmować

Korzystając z tabeli podaj jakimi przewodami, według sposobu Al, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

Z uwagi na ryzyko uszkodzenia izolacji uzwojeń, używanie bezpieczników w obwodzie przekładnika jest zabronione?

Który z podanych łączników chroni przewody w systemach elektrycznych przed skutkami zwarć?

Podczas pomiaru rezystancji izolacji przewodów, jakie napięcie testowe jest zazwyczaj stosowane dla obwodów o napięciu znamionowym 230 V?

Która kolejność wykonywanych pomiarów i prób odbiorczych w instalacji elektrycznej przedstawionych w tabeli jest zalecana przez PN?

Na której ilustracji przedstawiony jest symbol graficzny tranzystora bipolarnego z izolowaną bramką?

Aby ocenić kondycję techniczną przewodów wyrównawczych, należy zmierzyć między każdą dostępną częścią przewodzącą a najbliższym punktem głównego przewodu wyrównawczego

Który z poniższych pomiarów potwierdza ciągłość przewodu ochronnego w układzie TN-S?

Do wykonania WLZ w instalacji trójfazowej, jak na przedstawionej ilustracji, należy zastosować przewód typu

Jakie są zalecane minimalne okresy pomiędzy kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach narażonych na pożar?

Które z wymienionych czynności nie należą do zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne?

Jaką maksymalną wartość prądu zadziałania można ustawić na przekaźniku termobimetalowym w obwodzie zasilającym silnik asynchroniczny o parametrach UN = 400 V, PN = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?

Jak można podnieść moc bierną indukcyjną oddawaną do sieci przez działającą w elektrowni prądnicę synchroniczną przy niezmiennej mocy czynnej?

Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?

Jaką czynność należy wykonać podczas konserwacji instalacji elektrycznej w biurze?

W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku?

Który z wymienionych bezpieczników powinien być użyty, aby chronić przed skutkami zwarć trójfazowego silnika klatkowego o prądzie znamionowym I_n = 12 A, jeśli jego prąd rozruchowy I_r = 5×I_n, a współczynnik rozruchu α = 3?

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

Instalację elektryczną wykonaną przewodami ADY 4×6 mm² zmodernizowano stosując przewody YDY 4×10 mm² oraz LgYżo 10 mm² ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.

Jaką maksymalną wartość prądu zadziałania można ustawić na przekaźniku termobimetalowym w obwodzie zasilającym silnik asynchroniczny o parametrach U_N = 400 V, P_N = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?
