ELE.05Pytanie 121

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jakie minimalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych są zalecane dla pomieszczeń zagrożonych pożarem?

A. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

B. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

C. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

D. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

ELE.05Pytanie 122

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który przekrój przewodu jest najczęściej używany do tworzenia obwodów gniazd wtyczkowych w podtynkowych instalacjach mieszkaniowych?

A. 1,5 mm2

B. 4 mm2

C. 2,5 mm2

D. 1 mm2

ELE.05Pytanie 123

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.

	WYNIKI POMIARÓW
Numer styku	Przed przełączeniem	Po przełączeniu
1-2	∞	0
1-4	0	∞
2-3	0	0
1-3	∞	0
2-4	∞	∞

A. Styki 2-3 są sklejone.

B. Styki 1-4 są sklejone.

C. Styki 1-3 są wypalone.

D. Styki 2-4 są wypalone.

ELE.05Pytanie 124

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Dobierz przekrój przewodu typu DY (stosując kryterium obciążalności długotrwałej) do zasilania obwodu elektrycznego o napięciu 400 V, w którym odbiornikiem energii elektrycznej będzie silnik o tabliczce znamionowej pokazanej na rysunku.

Przekrój przewodu, mm²	Jeden lub kilka kabli 1-żyłowych ułożonych w rurze
Przekrój przewodu, mm²	Żyła Cu, A	Żyła Al, A
1,0	11	-
1,5	15	-
2,5	20	15
4	25	20

A. 1,5 mm2

B. 4,0 mm2

C. 1,0 mm2

D. 2,5 mm2

ELE.05Pytanie 125

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Jakie rozwiązania powinny być wdrożone w celu kompensacji mocy biernej w zakładzie przemysłowym, w którym znajdują się liczne silniki indukcyjne?

A. Podłączyć dławiki indukcyjne szeregowo do silników

B. Podłączyć kondensatory równolegle do silników

C. Podłączyć kondensatory szeregowo do silników

D. Podłączyć dławiki indukcyjne równolegle do silników

ELE.05Pytanie 126

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W chwili załączania silnika pralki następuje natychmiastowe zadziałanie wyłącznika różnicowoprądowego. W celu zlokalizowania usterki zmierzono rezystancje między wszystkimi zaciskami uzwojeń silnika a obudową i otrzymano dla wszystkich pomiarów wartość około 7 kΩ. Jaki wniosek wynika z pomiarów?

A. Jedno z uzwojeń odłączyło się od tabliczki zaciskowej.

B. Obluzował się jeden z zacisków silnika.

C. Wystąpiła przerwa w jednym z uzwojeń silnika.

D. Izolacja uzwojeń silnika została zawilgocona.

ELE.05Pytanie 127

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

A. Ocena stanu pierścieni ślizgowych i komutatora

B. Sprawdzenie stopnia nagrzewania obudowy

C. Kontrola stanu szczotek oraz szczotkotrzymaczy

D. Weryfikacja stabilności połączeń elementów napędowych

ELE.05Pytanie 128

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?

A. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu silnika.

B. Silnik będzie pracował z mocą mniejszą od znamionowej.

C. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

D. Wirnik silnika zmieni kierunek wirowania na przeciwny.

ELE.05Pytanie 129

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

W pomieszczeniu, w którym ma powstać pralnia chemiczna należy zmodernizować instalację elektryczną. Którą z przedstawionych na rysunkach opraw oświetleniowych można tam zamontować?

ELE.05Pytanie 130

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

A. Ogrodzenie obszaru pracy

B. Zarządzanie pracą w grupie

C. Używanie sprzętu izolacyjnego

D. Uziemienie odłączonej linii

ELE.05Pytanie 131

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?

ELE.05Pytanie 132

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

A. Od 0,5 IΔN do 1,2 IΔN

B. Od 0,5 IΔN do 1,0 IΔN

C. Od 0,3 IΔN do 1,0 IΔN

D. Od 0,3 IΔN do 0,8 IΔN

ELE.05Pytanie 133

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej?

ELE.05Pytanie 134

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?

A. Przerwa w uzwojeniu wzbudzenia

B. Przerwa w uzwojeniu twornika

C. Luzy w łożyskach

D. Brak obciążenia

ELE.05Pytanie 135

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jakie środki ochrony przed porażeniem stosuje się w przypadku dotyku bezpośredniego w urządzeniach pracujących do 1 kV?

A. Usytuowanie części czynnych poza zasięgiem dłoni.

B. Wykorzystanie izolacji podwójnej lub wzmocnionej.

C. Automatyczne odłączenie zasilania.

D. Izolacja elektryczna obwodu pojedynczego odbiornika.

ELE.05Pytanie 136

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

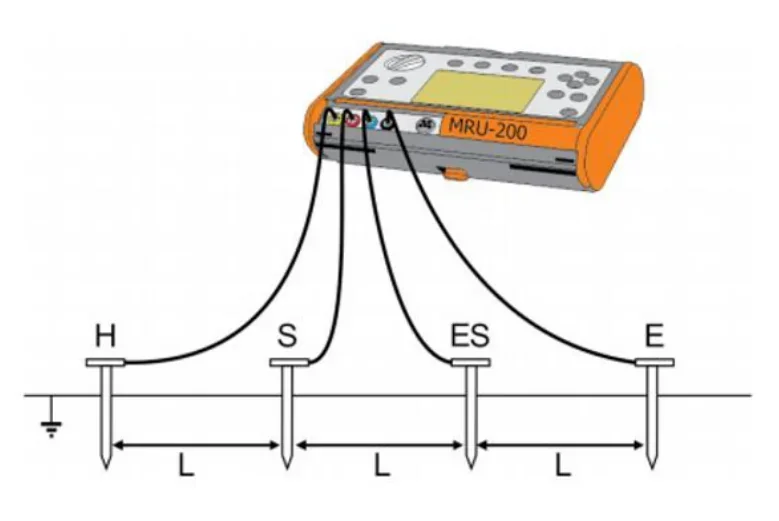

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na rysunku?

Miernik MRU-200 podłączony do czterech sond H, S, ES, E wbitych w grunt w równych odstępach L

A. Rezystywności gruntu metodą 4p.

B. Rezystywności gruntu metodą udarową.

C. Rezystancji uziemienia uziemień wielokrotnych.

D. Rezystancji uziemienia metodą 4p.

ELE.05Pytanie 137

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W łazience zaistniała konieczność zamontowania dodatkowego oświetlenia w oprawie o drugiej klasie ochronności i z własnym wyłącznikiem. W których strefach pomieszczenia pokazanych na rysunku można zainstalować te urządzenia?

A. Oprawę w strefie 2, a wyłącznik w strefie 1.

B. Oprawę w strefie 2, a wyłącznik poza strefami 0, 1, 2.

C. Wyłącznik w strefie 2, a oprawę poza strefami 0, 1, 2.

D. Wyłącznik w strefie 2, a oprawę w strefie 1.

ELE.05Pytanie 138

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

A. Długość ułożonych przewodów.

B. Metoda ułożenia przewodów.

C. Rodzaj materiału izolacyjnego.

D. Przekrój poprzeczny żył.

ELE.05Pytanie 139

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Kto powinien sporządzać plany okresowych kontroli i napraw instalacji elektrycznej w budynku mieszkalnym?

A. Właściciel lub zarządca budynku.

B. Użytkownicy lokali.

C. Urząd dozoru technicznego.

D. Dostawca energii elektrycznej.

ELE.05Pytanie 140

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

ELE.05Pytanie 141

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Określ rodzaj uszkodzenia w obwodzie oświetleniowym układu, o przedstawionym schemacie, jeśli wiadomo, że nie da się załączyć wyłącznika różnicowoprądowego mimo otwartego wyłącznika instalacyjnego B6.

A. Przerwa w przewodzie PE

B. Przerwa w przewodzie N

C. Zwarcie przewodu N i PE

D. Zwarcie przewodu L i PE

ELE.05Pytanie 142

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakim kolorem należy oznaczać nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn, który zasilają sieć TN-C, gdy jest wykonany w formie taśmy?

A. Żółto-zielony

B. Jasnoniebieski

C. Czarny

D. Zielony

ELE.05Pytanie 143

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

Urządzenie 2.

Urządzenie 1.

Urządzenie 4.

Urządzenie 3.

ELE.05Pytanie 144

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jaką funkcję pełni bocznik rezystancyjny używany podczas dokonywania pomiarów?

A. Poszerza zakres pomiarowy amperomierza

B. Umożliwia pomiar upływu prądu przez izolację

C. Zwiększa zakres pomiarowy woltomierza

D. Daje możliwość zdalnego pomiaru energii elektrycznej

ELE.05Pytanie 145

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

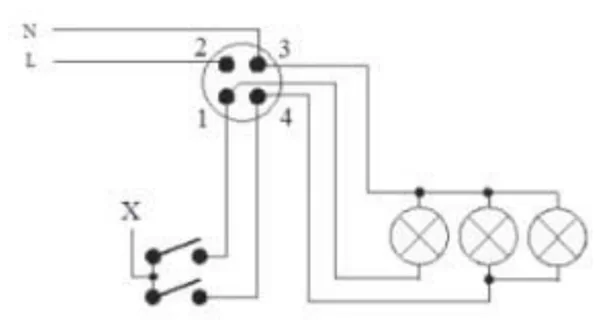

Na podstawie przedstawionego schematu podaj, do którego zacisku puszki łączeniowej należy podłączyć zacisk łącznika świecznikowego oznaczony literą „X”, aby żyrandol działał prawidłowo?

Schemat puszki łączeniowej z zaciskami 1-4, łącznika świecznikowego z zaciskiem X i żyrandola z trzema źródłami światła

A. Do zacisku o numerze 1

B. Do zacisku o numerze 3

C. Do zacisku o numerze 2

D. Do zacisku o numerze 4

ELE.05Pytanie 146

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W elektrycznej instalacji o napięciu 230 V, zasilanej z systemu sieciowego TN-S, zmierzona impedancja pętli zwarcia wynosi 2,5 Ω. Wskaż, które oznaczenie wyłącznika jest zgodne z wymogiem samoczynnego odłączenia zasilania jako środka ochrony przeciwporażeniowej w przypadku awarii w tej instalacji?

A. B20

B. B16

C. C16

D. C10

ELE.05Pytanie 147

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Silnik prądu stałego w układzie szeregowym intensywnie iskrzy na segmentach komutatora. Najbardziej prawdopodobnym powodem uszkodzenia jest

A. zwarcie międzyzwojowe w obwodzie wirnika

B. przerwa w obwodzie wirnika

C. przerwa w obwodzie stojana

D. zwarcie międzyzwojowe w obwodzie stojana

ELE.05Pytanie 148

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Zatrzymanie pracy grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to sugeruje?

A. uszkodzenie w przewodzie fazowym

B. zwarcie przewodu ochronnego z obudową

C. uszkodzenie w grzałce

D. zwarcie przewodu fazowego oraz neutralnego

ELE.05Pytanie 149

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i normy

Który symbol oznacza zgodność urządzenia elektrycznego z dyrektywami Unii Europejskiej pod względem bezpieczeństwa?

ELE.05Pytanie 150

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Na podstawie wyników pomiarów przedstawionych w tabeli, wykonanych dla pokazanego wyłącznika silnikowego ustawionego w pozycji włączony (ON) określ, które uszkodzenie występuje w tym wyłączniku.

Lp.	Mierzony odcinek	Wartość rezystancji Ω
1	1 - 2	0,1
2	1 - 3	∞
3	2 - 3	∞
4	3 - 4	∞
5	5 - 4	∞
6	5 - 6	0,1

A. Przerwa między zaciskami 5 i 6

B. Zwarcie między zaciskami 2 i 3

C. Zwarcie między zaciskami 1 i 3

D. Przerwa między zaciskami 3 i 4

ELE.05Pytanie 151

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.

Dane techniczne przewodu YDY
Ilość i przekrój znamionowy żył	Grubość znamionowa izolacji	Max. rezystancja żył	Orientacyjna masa przewodu o długości 1 km
mm²	mm	Ω/km	kg/km
2x1	0,8	18,1	81
2x1,5	0,8	12,1	97
2x2,5	0,8	7,41	125
2x4	0,9	4,61	176
2x6	0,9	3,08	228
3x1	0,9	18,1	96
3x1,5	0,9	12,1	116
3x2,5	0,9	7,41	153

A. 74,10 Ω

B. 0,741 Ω

C. 741,0 Ω

D. 7,410 Ω

ELE.05Pytanie 152

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

ELE.05Pytanie 153

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcią tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

Warunek poprawności pomiaru: \( Z_s \cdot I_a \leq U_0 \)

Nazwa obwodu	Wartość impedancji pętli zwarcia, Ω
G1	2,55
G2	2,90
G3	2,66
G4	2,87

A. G1

B. G2

C. G3

D. G4

ELE.05Pytanie 154

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na ilustracji?

A. Pomiar rezystancji uziemienia metodą 4p.

B. Pomiar rezystancji uziemień wielokrotnych.

C. Pomiar impedancji pętli zwarcia.

D. Pomiar rezystywności gruntu metodą 4p.

ELE.05Pytanie 155

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?

Miernik 2.

Miernik 1.

Miernik 4.

Miernik 3.

ELE.05Pytanie 156

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

A. przewodów elektrycznych tylko przed skutkami zwarć.

B. przewodów elektrycznych przed skutkami zwarć i przeciążeń.

C. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.

D. urządzeń energoelektronicznych tylko przed skutkami przeciążeń.

ELE.05Pytanie 157

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który z przedstawionych na rysunkach przewodów przeznaczony jest do wykonywania instalacji mieszkaniowej wtynkowej?

ELE.05Pytanie 158

Eksploatacja maszyn, urządzeń…

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?

A. IP11

B. IP22

C. IP32

D. IP44

ELE.05Pytanie 159

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?
silnika.

A. Wirnik silnika zmieni kierunek wirowania na przeciwny.

B. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

C. Silnik będzie pracował z mocą mniejszą od znamionowej.

D. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu

ELE.05Pytanie 160

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Silnik obcowzbudny prądu stałego, którego schemat układu połączeń zamieszczono na rysunku, pracuje w warunkach znamionowego zasilania i obciążenia. Po zwiększeniu rezystancji regulatora w obwodzie twornika nastąpi

A. zmniejszenie prędkości obrotowej i zmniejszenie prądu wzbudzenia.

B. zwiększenie prędkości obrotowej i zwiększenie strat w obwodzie twornika.

C. zmniejszenie prędkości obrotowej i zmniejszenie sprawności silnika.

D. zwiększenie prędkości obrotowej i zwiększenie prądu pobieranego z sieci.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie minimalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych są zalecane dla pomieszczeń zagrożonych pożarem?

Który przekrój przewodu jest najczęściej używany do tworzenia obwodów gniazd wtyczkowych w podtynkowych instalacjach mieszkaniowych?

Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.

Dobierz przekrój przewodu typu DY (stosując kryterium obciążalności długotrwałej) do zasilania obwodu elektrycznego o napięciu 400 V, w którym odbiornikiem energii elektrycznej będzie silnik o tabliczce znamionowej pokazanej na rysunku.

Jakie rozwiązania powinny być wdrożone w celu kompensacji mocy biernej w zakładzie przemysłowym, w którym znajdują się liczne silniki indukcyjne?

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

W pomieszczeniu, w którym ma powstać pralnia chemiczna należy zmodernizować instalację elektryczną. Którą z przedstawionych na rysunkach opraw oświetleniowych można tam zamontować?

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej?

Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?

Jakie środki ochrony przed porażeniem stosuje się w przypadku dotyku bezpośredniego w urządzeniach pracujących do 1 kV?

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na rysunku?

W łazience zaistniała konieczność zamontowania dodatkowego oświetlenia w oprawie o drugiej klasie ochronności i z własnym wyłącznikiem. W których strefach pomieszczenia pokazanych na rysunku można zainstalować te urządzenia?

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

Kto powinien sporządzać plany okresowych kontroli i napraw instalacji elektrycznej w budynku mieszkalnym?

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

Określ rodzaj uszkodzenia w obwodzie oświetleniowym układu, o przedstawionym schemacie, jeśli wiadomo, że nie da się załączyć wyłącznika różnicowoprądowego mimo otwartego wyłącznika instalacyjnego B6.

Jakim kolorem należy oznaczać nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn, który zasilają sieć TN-C, gdy jest wykonany w formie taśmy?

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

Jaką funkcję pełni bocznik rezystancyjny używany podczas dokonywania pomiarów?

Na podstawie przedstawionego schematu podaj, do którego zacisku puszki łączeniowej należy podłączyć zacisk łącznika świecznikowego oznaczony literą „X”, aby żyrandol działał prawidłowo?

Silnik prądu stałego w układzie szeregowym intensywnie iskrzy na segmentach komutatora. Najbardziej prawdopodobnym powodem uszkodzenia jest

Zatrzymanie pracy grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to sugeruje?

Który symbol oznacza zgodność urządzenia elektrycznego z dyrektywami Unii Europejskiej pod względem bezpieczeństwa?

Na podstawie wyników pomiarów przedstawionych w tabeli, wykonanych dla pokazanego wyłącznika silnikowego ustawionego w pozycji włączony (ON) określ, które uszkodzenie występuje w tym wyłączniku.

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na ilustracji?

Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

Który z przedstawionych na rysunkach przewodów przeznaczony jest do wykonywania instalacji mieszkaniowej wtynkowej?

Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?

Silnik obcowzbudny prądu stałego, którego schemat układu połączeń zamieszczono na rysunku, pracuje w warunkach znamionowego zasilania i obciążenia. Po zwiększeniu rezystancji regulatora w obwodzie twornika nastąpi

Wymagane logowanie

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Jakie minimalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych są zalecane dla pomieszczeń zagrożonych pożarem?

Który przekrój przewodu jest najczęściej używany do tworzenia obwodów gniazd wtyczkowych w podtynkowych instalacjach mieszkaniowych?

Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.

Dobierz przekrój przewodu typu DY (stosując kryterium obciążalności długotrwałej) do zasilania obwodu elektrycznego o napięciu 400 V, w którym odbiornikiem energii elektrycznej będzie silnik o tabliczce znamionowej pokazanej na rysunku.

Jakie rozwiązania powinny być wdrożone w celu kompensacji mocy biernej w zakładzie przemysłowym, w którym znajdują się liczne silniki indukcyjne?

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

W pomieszczeniu, w którym ma powstać pralnia chemiczna należy zmodernizować instalację elektryczną. Którą z przedstawionych na rysunkach opraw oświetleniowych można tam zamontować?

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy IΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej?

Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?

Jakie środki ochrony przed porażeniem stosuje się w przypadku dotyku bezpośredniego w urządzeniach pracujących do 1 kV?

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na rysunku?

W łazience zaistniała konieczność zamontowania dodatkowego oświetlenia w oprawie o drugiej klasie ochronności i z własnym wyłącznikiem. W których strefach pomieszczenia pokazanych na rysunku można zainstalować te urządzenia?

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

Kto powinien sporządzać plany okresowych kontroli i napraw instalacji elektrycznej w budynku mieszkalnym?

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

Określ rodzaj uszkodzenia w obwodzie oświetleniowym układu, o przedstawionym schemacie, jeśli wiadomo, że nie da się załączyć wyłącznika różnicowoprądowego mimo otwartego wyłącznika instalacyjnego B6.

Jakim kolorem należy oznaczać nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn, który zasilają sieć TN-C, gdy jest wykonany w formie taśmy?

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

Jaką funkcję pełni bocznik rezystancyjny używany podczas dokonywania pomiarów?

Na podstawie przedstawionego schematu podaj, do którego zacisku puszki łączeniowej należy podłączyć zacisk łącznika świecznikowego oznaczony literą „X”, aby żyrandol działał prawidłowo?

Silnik prądu stałego w układzie szeregowym intensywnie iskrzy na segmentach komutatora. Najbardziej prawdopodobnym powodem uszkodzenia jest

Zatrzymanie pracy grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to sugeruje?

Który symbol oznacza zgodność urządzenia elektrycznego z dyrektywami Unii Europejskiej pod względem bezpieczeństwa?

Na podstawie wyników pomiarów przedstawionych w tabeli, wykonanych dla pokazanego wyłącznika silnikowego ustawionego w pozycji włączony (ON) określ, które uszkodzenie występuje w tym wyłączniku.

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm2 o długości 100 m.

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na ilustracji?

Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

Który z przedstawionych na rysunkach przewodów przeznaczony jest do wykonywania instalacji mieszkaniowej wtynkowej?

Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?

Silnik obcowzbudny prądu stałego, którego schemat układu połączeń zamieszczono na rysunku, pracuje w warunkach znamionowego zasilania i obciążenia. Po zwiększeniu rezystancji regulatora w obwodzie twornika nastąpi

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.
