ELE.05 Pytanie 161

Eksploatacja maszyn, urządzeń…

Którego przyrządu pomiarowego należy użyć do pomiaru prędkości obrotowej wału silnika?

A. Termohigrometru.

B. Pirometru.

C. Mostka tensometrycznego.

D. Prądnicy tachometrycznej.

ELE.05 Pytanie 162

Eksploatacja maszyn, urządzeń…

Zmniejszenie częstotliwości napięcia zasilania podczas pracy silnika indukcyjnego trójfazowego spowoduje

A. utrzymanie prędkości obrotowej silnika na tym samym poziomie.

B. zmniejszenie prędkości obrotowej silnika.

C. zwiększenie prędkości obrotowej silnika.

D. zatrzymanie silnika.

ELE.05 Pytanie 163

Eksploatacja maszyn, urządzeń…

W jakim stanie pracy znajduje się transformator w układzie połączeń przedstawionym na schemacie układu pomiarowego?

A. Rozruchu.

B. Zwarcia pomiarowego.

C. Jałowym.

D. Obciążenia znamionowego.

ELE.05 Pytanie 164

Eksploatacja maszyn, urządzeń…

Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?

A. Napięcie zasilania.

B. Prąd rozruchu silnika.

C. Prędkość obrotową wału silnika.

D. Temperaturę obudowy silnika.

ELE.05 Pytanie 165

Eksploatacja maszyn, urządzeń…

Co stanie się z napięciem strony dolnej transformatora, gdy zwiększy się na odczepie liczbę pracujących zwojów uzwojenia górnego, przy niezmienionym napięciu zasilania?

A. Spadnie do zera.

B. Nie zmieni się.

C. Zwiększy się.

D. Zmniejszy się.

ELE.05 Pytanie 166

Eksploatacja maszyn, urządzeń…

Silnik szeregowy prądu stałego użytkowany jest w trybie pracy dorywczej. Jaka może być najbardziej prawdopodobna przyczyna braku reakcji silnika na załączenie napięcia zasilania?

A. Przerwa w obwodzie twornika.

B. Nieprawidłowo dobrane szczotki.

C. Zabrudzony komutator.

D. Wystająca izolacja między działkami komutatora.

ELE.05 Pytanie 167

Eksploatacja maszyn, urządzeń…

Przedstawiony schemat połączeń uzwojeń dotyczy silnika

A. komutatorowego j ednofazowego.

B. indukcyjnego jednofazowego.

C. szeregowego prądu stałego.

D. bocznikowego prądu stałego.

ELE.05 Pytanie 168

Eksploatacja maszyn, urządzeń…

Zmianę którego parametru silnika, spowoduje przełączenie uzwojeń na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku?

A. Momentu rozruchowego.

B. Mocy silnika.

C. Prędkości obrotowej.

D. Kierunku obrotów.

ELE.05 Pytanie 169

Eksploatacja maszyn, urządzeń…

Na schemacie silnika prądu stałego symbolem AlA2 oznaczono uzwojenie

A. wzbudzenia szeregowe.

B. twornika.

C. wzbudzenia bocznikowe.

D. komutacyjne.

ELE.05 Pytanie 170

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono silnik

A. pierścieniowy trójfazowy prądu przemiennego.

B. klatkowy trójfazowy prądu przemiennego.

C. bocznikowy prądu stałego.

D. szeregowy prądu stałego.

ELE.05 Pytanie 171

Eksploatacja maszyn, urządzeń…

Na schemacie przedstawiono

A. przełącznik odczepów transformatora.

B. wyłącznik silnikowy.

C. stycznik.

D. przekaźnik nadmiar o woprądowy.

ELE.05 Pytanie 172

Eksploatacja maszyn, urządzeń…

Na jaką krotność prądu znamionowego silnika klatkowego trójfazowego, napędzającego pompę hydroforu w gospodarstwie domowym, należy nastawić zabezpieczenie termiczne?

A. 1,4 ∙ In

B. 1,1 ∙ In

C. 0,8 ∙ In

D. 2,2 ∙ In

ELE.05 Pytanie 173

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono

A. przekładnik prądowy.

B. przekaźnik termiczny.

C. przekładnik napięciowy.

D. przekaźnik podnapięciowy.

ELE.05 Pytanie 174

Eksploatacja maszyn, urządzeń…

Którym skrótem literowym oznaczamy układ automatyki energetycznej, powodujące przywrócenie do normalnej pracy linii energetycznej po wyłączeniu jej przez urządzenia zabezpieczające?

A. SRN

B. SZR

C. SPZ

D. SCO

ELE.05 Pytanie 175

Eksploatacja maszyn, urządzeń…

Którą część zamienną maszyny elektrycznej przedstawiono na rysunku?

A. Dławik skrzynki zaciskowej.

B. Wentylator.

C. Tarczę kołnierzową.

D. Tarczę łożyskową.

ELE.05 Pytanie 176

Eksploatacja maszyn, urządzeń…

Którym symbolem oznacza się maszynę elektryczną o przedstawionym na wykresie rodzaju pracy?

A. S1

B. S4

C. S2

D. S3

ELE.05 Pytanie 177

Eksploatacja maszyn, urządzeń…

Które oznaczenie stopnia ochrony obudowy powinno posiadać urządzenie elektryczne zamontowane w pomieszczeniach wilgotnych?

A. IP32

B. IP44

C. IP11

D. IP22

ELE.05 Pytanie 178

Eksploatacja maszyn, urządzeń…

Ile wynosi wartość skuteczna przemiennego napięcia dotykowego, dopuszczalnego długotrwale w warunkach środowiskowych normalnych, dla wartości rezystancji ciała ludzkiego około 1 kΩ?

A. 25 V

B. 12 V

C. 50 V

D. 60 V

ELE.05 Pytanie 179

Eksploatacja maszyn, urządzeń…

Który ze środków ochrony przeciwporażeniowej stosuje się jako ochronę przed dotykiem bezpośrednim w urządzeniach do 1 kV?

A. Samoczynne wyłączenie zasilania.

B. Zastosowanie izolacji podwójnej lub izolacji wzmocnionej.

C. Separacja elektryczna obwodu pojedynczego odbiornika.

D. Umieszczenie części czynnych poza zasięgiem ręki.

ELE.05 Pytanie 180

Eksploatacja maszyn, urządzeń…

Jaki rodzaj połączenia uzwojeń silnika indukcyjnego asynchronicznego przedstawiono na rysunku tabliczki zaciskowej?

A. Szeregowe.

B. Równoległe.

C. W gwiazdę.

D. W trójkąt.

ELE.05 Pytanie 181

Eksploatacja maszyn, urządzeń…

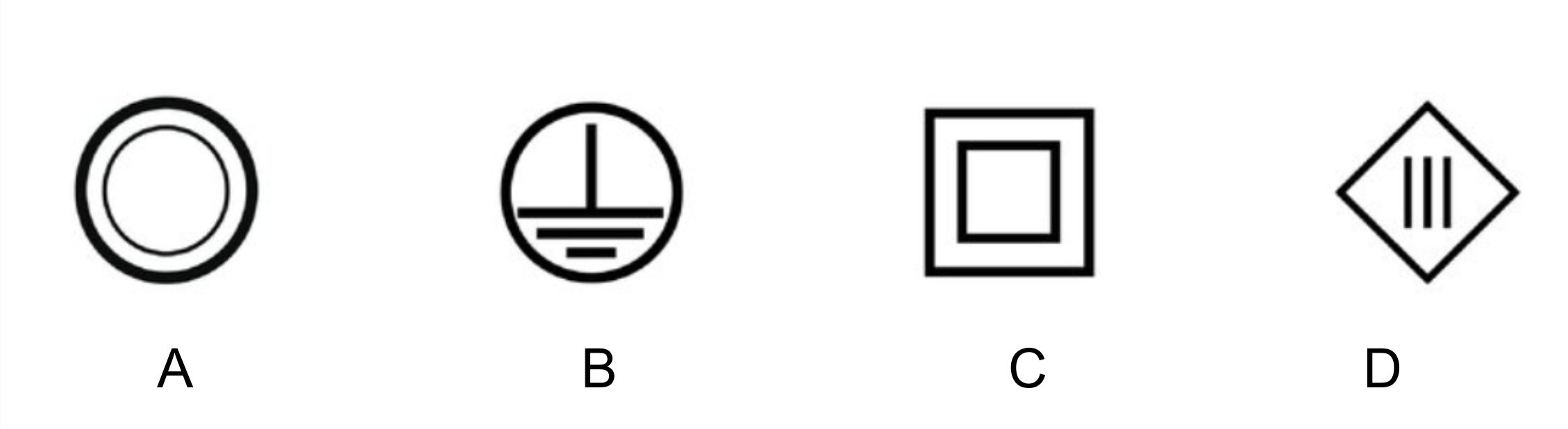

Urządzenie oznaczone przedstawionym symbolem klasy ochronności można podłączyć do instalacji

A. o obniżonym napięciu zasilania SELV lub PELV.

B. separowanej elektrycznie od linii zasilającej.

C. bez przewodu ochronnego.

D. ze stykiem ochronnym.

ELE.05 Pytanie 182

Eksploatacja maszyn, urządzeń…

Instalację elektryczną, zlokalizowaną w pomieszczeniach wilgotnych (o wilgotności 75-100%), pod kątem skuteczności ochrony przeciwporażeniowej należy sprawdzać nie rzadziej niż co

A. 4 lata.

B. 3 lata.

C. 2 lata.

D. 1 rok.

ELE.05 Pytanie 183

Eksploatacja maszyn, urządzeń…

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

A. D.

B. C.

C. B.

D. A.

ELE.05 Pytanie 184

Eksploatacja maszyn, urządzeń…

Jaki przekrój przewodu należy zastosować w instalacji elektrycznej po trzykrotnym zwiększeniu odległości między źródłem zasilania a odbiornikiem, aby wartość spadku napięcia nie uległa zmianie?

A. 3 razy większy.

B. 3 razy mniejszy.

C. 6 razy większy.

D. 6 razy mniejszy.

ELE.05 Pytanie 185

Eksploatacja maszyn, urządzeń…

W układzie przedstawionym na rysunku jako środek ochrony przeciwporażeniowej zastosowano bardzo niskie napięcie

A. w obwodzie SELV.

B. w obwodzie FELV.

C. w obwodach PELV i FELV.

D. w obwodach PELV i SELV.

ELE.05 Pytanie 186

Eksploatacja maszyn, urządzeń…

Ile wynosi największa dopuszczalna rezystancja uziomu R_A przewodu ochronnego łączącego uziom z częścią przewodzącą dostępną dla znamionowego prądu różnicowego I_ΔN = 30 mA i napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

A. 2 000 Ω

B. 4 000 Ω

C. Ok. 830 Ω

D. Ok. 1660 Ω

ELE.05 Pytanie 187

Eksploatacja maszyn, urządzeń…

Który z jednofazowych wyłączników nadprądowych spełnia warunki ochrony przeciwporażeniowej przy impedancji pętli zwarcia Z = 4,2 Ω?

A. B10

B. B16

C. C10

D. C16

ELE.05 Pytanie 188

Eksploatacja maszyn, urządzeń…

Jaki typ kabla energetycznego przedstawiono na rysunku?

A. YAKXS 4x16

B. YHAKXS 1x70

C. YAKY 5xl6

D. XRUHAKXS 1x70

ELE.05 Pytanie 189

Eksploatacja maszyn, urządzeń…

Na schemacie przedstawiono przekaźnik

A. termiczny.

B. różnicowoprądowy.

C. zmierzchowy.

D. bistabilny.

ELE.05 Pytanie 190

Eksploatacja maszyn, urządzeń…

Technika pomiaru zabezpieczenia instalacji elektrycznej, której schemat przedstawiono, odnosi się do wyłącznika

A. termicznego.

B. różnicowoprądowego.

C. silnikowego.

D. nadprądowego.

ELE.05 Pytanie 191

Eksploatacja maszyn, urządzeń…

Którego miernika należy użyć do przeprowadzenia pomiaru przedstawionego na rysunku?

A. Multimetru cyfrowego.

B. Multimetru analogowego.

C. Miliamperomierza.

D. Megaomomierza.

ELE.05 Pytanie 192

Eksploatacja maszyn, urządzeń…

Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika

A. różnicowoprądowego.

B. bezpiecznikowego.

C. nadprądowego.

D. silnikowego.

ELE.05 Pytanie 193

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono wyłącznik

A. różnicowoprądowy.

B. gazowo-wydmuchowy.

C. nadprądowy.

D. czasowy.

ELE.05 Pytanie 194

Eksploatacja maszyn, urządzeń…

Na podstawie przedstawionego schematu podaj, do którego zacisku puszki łączeniowej należy podłączyć zacisk łącznika świecznikowego oznaczony literą "X", aby żyrandol działał prawidłowo?

A. Do zacisku o numerze 2

B. Do zacisku o numerze 1

C. Do zacisku o numerze 4

D. Do zacisku o numerze 3

ELE.05 Pytanie 195

Eksploatacja maszyn, urządzeń…

W jakich granicach powinien mieścić się pomierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w stosunku do jego wartości znamionowej, aby dopuścić go do eksploatacji?

A. Od 0,5 IΔN do 1,2 IΔN

B. Od 0,5 IΔN do 1,0 IΔN

C. Od 0,3 IΔN do 0,8 IΔN

D. Od 0,3 IΔN do 1,0 IΔN

ELE.05 Pytanie 196

Eksploatacja maszyn, urządzeń…

W celu usunięcia uszkodzenia przerwanej żyły przewodu między sąsiednimi puszkami łączeniowymi w podtynkowej instalacji elektrycznej ułożonej w rurce, należy

A. wykuć bruzdę i zastąpić rurkę instalacyjną z przewodami przewodem podtynkowym.

B. odkręcić w puszkach przerwany przewód, zlutować, zaizolować i połączyć.

C. odkręcić w puszkach przerwany przewód, zastąpić go nowym i połączyć.

D. pozostawić uszkodzony przewód, połączyć puszki przewodem natynkowym.

ELE.05 Pytanie 197

Eksploatacja maszyn, urządzeń…

Przy pomocy przedstawionego na rysunku przyrządu pomiarowego składającego się z nadajnika i odbiornika można zdiagnozować

A. uszkodzenie izolacji przewodu.

B. asymetrię napięcia zasilania.

C. przerwę lub zwarcie w przewodach.

D. uszkodzenie gniazda wtykowego.

ELE.05 Pytanie 198

Eksploatacja maszyn, urządzeń…

Jaki będzie skutek kilkuprocentowego obniżenia wartości napięcia zasilającego silnik indukcyjny, który pracował przy zasilaniu napięciem znamionowym i obciążeniu mocą znamionową przy stałej wartości częstotliwości i stałym, niezależnym od prędkości obrotowej momencie obciążenia?

A. Zwiększenie przeciążalności silnika i prądu pobieranego z sieci.

B. Zmniejszenie przeciążalności silnika i zwiększenie prądu pobieranego z sieci.

C. Zwiększenie przeciążalności silnika i zmniejszenie prądu pobieranego z sieci.

D. Zmniejszenie przeciążalności silnika i prądu pobieranego z sieci.

ELE.05 Pytanie 199

Eksploatacja maszyn, urządzeń…

Ile mogą wynosić maksymalne dopuszczalne odchylenia napięcia zasilającego elektryczne urządzenia napędowe?

A. 7,5% Un

B. 5,0% Un

C. 2,5% Un

D. 10,0% Un

ELE.05 Pytanie 200

Eksploatacja maszyn, urządzeń…

Który z wymienionych przyrządów pozwala na dokonanie najdokładniejszego pomiaru rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego dużej mocy?

A. Omomierz cyfrowy.

B. Omomierz analogowy.

C. Mostek Thomsona.

D. Mostek Wheatstone'a.

Filtrowanie pytań

Którego przyrządu pomiarowego należy użyć do pomiaru prędkości obrotowej wału silnika?

Zmniejszenie częstotliwości napięcia zasilania podczas pracy silnika indukcyjnego trójfazowego spowoduje

W jakim stanie pracy znajduje się transformator w układzie połączeń przedstawionym na schemacie układu pomiarowego?

Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?

Co stanie się z napięciem strony dolnej transformatora, gdy zwiększy się na odczepie liczbę pracujących zwojów uzwojenia górnego, przy niezmienionym napięciu zasilania?

Silnik szeregowy prądu stałego użytkowany jest w trybie pracy dorywczej. Jaka może być najbardziej prawdopodobna przyczyna braku reakcji silnika na załączenie napięcia zasilania?

Przedstawiony schemat połączeń uzwojeń dotyczy silnika

Zmianę którego parametru silnika, spowoduje przełączenie uzwojeń na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku?

Na schemacie silnika prądu stałego symbolem AlA2 oznaczono uzwojenie

Na rysunku przedstawiono silnik

Na schemacie przedstawiono

Na jaką krotność prądu znamionowego silnika klatkowego trójfazowego, napędzającego pompę hydroforu w gospodarstwie domowym, należy nastawić zabezpieczenie termiczne?

Na rysunku przedstawiono

Którym skrótem literowym oznaczamy układ automatyki energetycznej, powodujące przywrócenie do normalnej pracy linii energetycznej po wyłączeniu jej przez urządzenia zabezpieczające?

Którą część zamienną maszyny elektrycznej przedstawiono na rysunku?

Którym symbolem oznacza się maszynę elektryczną o przedstawionym na wykresie rodzaju pracy?

Które oznaczenie stopnia ochrony obudowy powinno posiadać urządzenie elektryczne zamontowane w pomieszczeniach wilgotnych?

Ile wynosi wartość skuteczna przemiennego napięcia dotykowego, dopuszczalnego długotrwale w warunkach środowiskowych normalnych, dla wartości rezystancji ciała ludzkiego około 1 kΩ?

Który ze środków ochrony przeciwporażeniowej stosuje się jako ochronę przed dotykiem bezpośrednim w urządzeniach do 1 kV?

Jaki rodzaj połączenia uzwojeń silnika indukcyjnego asynchronicznego przedstawiono na rysunku tabliczki zaciskowej?

Urządzenie oznaczone przedstawionym symbolem klasy ochronności można podłączyć do instalacji

Instalację elektryczną, zlokalizowaną w pomieszczeniach wilgotnych (o wilgotności 75-100%), pod kątem skuteczności ochrony przeciwporażeniowej należy sprawdzać nie rzadziej niż co

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

Jaki przekrój przewodu należy zastosować w instalacji elektrycznej po trzykrotnym zwiększeniu odległości między źródłem zasilania a odbiornikiem, aby wartość spadku napięcia nie uległa zmianie?

W układzie przedstawionym na rysunku jako środek ochrony przeciwporażeniowej zastosowano bardzo niskie napięcie

Ile wynosi największa dopuszczalna rezystancja uziomu RA przewodu ochronnego łączącego uziom z częścią przewodzącą dostępną dla znamionowego prądu różnicowego IΔN = 30 mA i napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

Który z jednofazowych wyłączników nadprądowych spełnia warunki ochrony przeciwporażeniowej przy impedancji pętli zwarcia Z = 4,2 Ω?

Jaki typ kabla energetycznego przedstawiono na rysunku?

Na schemacie przedstawiono przekaźnik

Technika pomiaru zabezpieczenia instalacji elektrycznej, której schemat przedstawiono, odnosi się do wyłącznika

Którego miernika należy użyć do przeprowadzenia pomiaru przedstawionego na rysunku?

Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika

Na rysunku przedstawiono wyłącznik

Na podstawie przedstawionego schematu podaj, do którego zacisku puszki łączeniowej należy podłączyć zacisk łącznika świecznikowego oznaczony literą "X", aby żyrandol działał prawidłowo?

W jakich granicach powinien mieścić się pomierzony rzeczywisty prąd różnicowy IΔN wyłącznika różnicowoprądowego typu AC w stosunku do jego wartości znamionowej, aby dopuścić go do eksploatacji?

W celu usunięcia uszkodzenia przerwanej żyły przewodu między sąsiednimi puszkami łączeniowymi w podtynkowej instalacji elektrycznej ułożonej w rurce, należy

Przy pomocy przedstawionego na rysunku przyrządu pomiarowego składającego się z nadajnika i odbiornika można zdiagnozować

Ile mogą wynosić maksymalne dopuszczalne odchylenia napięcia zasilającego elektryczne urządzenia napędowe?

Który z wymienionych przyrządów pozwala na dokonanie najdokładniejszego pomiaru rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego dużej mocy?

Ile wynosi największa dopuszczalna rezystancja uziomu R_A przewodu ochronnego łączącego uziom z częścią przewodzącą dostępną dla znamionowego prądu różnicowego I_ΔN = 30 mA i napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

W jakich granicach powinien mieścić się pomierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w stosunku do jego wartości znamionowej, aby dopuścić go do eksploatacji?
