ELE.05Pytanie 201

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Po włączeniu oświetlenia na klatce schodowej przez automat schodowy, żarówka na pierwszym piętrze nie zaświeciła, podczas gdy pozostałe żarówki na innych piętrach działały bez zarzutów. Jakie może być źródło tej awarii?

A. Niedokręcony przewód do oprawy na pierwszym piętrze

B. Uszkodzony łącznik na pierwszym piętrze

C. Uszkodzony automat schodowy

D. Niedokręcony przewód do łącznika na pierwszym piętrze

ELE.05Pytanie 202

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Symbol graficzny którego przekaźnika przedstawiono na rysunku?

A. Podnapięciowego.

B. Podczęstotliwościowego.

C. Nadnapięciowego.

D. Nadprądowego.

ELE.05Pytanie 203

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?

Wzór do wykorzystania (P_n w watach, U w woltach):\[ C_p = 1800 \cdot \frac{P_n}{U^2}\ \mu\text{F} \]

A. DC 350 V, 0,017 µF

B. DC 250 V, 17 µF

C. AC 250 V, 17 µF

D. AC 350 V, 0,017 µF

ELE.05Pytanie 204

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Którego z przedstawionych urządzeń należy użyć do zabezpieczenia przed skutkami zmiany kolejności faz i zaniku napięcia fazowego w instalacji elektrycznej?

ELE.05Pytanie 205

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Podczas oględzin instalacji elektrycznej w budynku jednorodzinnym stwierdzono obluzowanie się zacisku Z na głównej szynie uziemiającej budynku. Nieusunięcie tej usterki może być przyczyną

A. wzrostu rezystancji przewodu uziemiającego.

B. zmniejszenia się rezystancji uziomu.

C. wzrostu rezystancji uziemienia ochronnego.

D. zmniejszenia się rezystancji uziemienia ochronnego.

ELE.05Pytanie 206

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadprądowy o charakterystyce B, żeby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V, P_N = 2,4 kW?

A. 10A

B. 16A

C. 6A

D. 20A

ELE.05Pytanie 207

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Prądnicę wzbudzono oraz doprowadzono do prędkości obrotowej bliskiej prędkości synchronicznej. Synchronizacja z siecią sztywną przeprowadzana jest za pomocą żarówek w układzie widocznym na schemacie. W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę do sieci?

A. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V 2 wskazuje wartość bliską 0 V.

B. Żarówki zgasły, a woltomierz V 0 wskazuje wartość bliską 0 V.

C. Żarówki świecą jednocześnie, a woltomierz V 1 wskazuje wartość bliską 400 V.

D. Żarówki zgasły, a woltomierz V 0 wskazuje wartość bliską 400 V.

ELE.05Pytanie 208

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-5, 2-4, 3-6

B. 1-6, 2-4, 3-5

C. 1-4, 2-5, 3-6

D. 1-5, 2-6, 3-4

ELE.05Pytanie 209

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Trójfazowy silnik indukcyjny jest przystosowany do uruchamiania z wykorzystaniem przełącznika gwiazda-trójkąt. Jaką mocą, w porównaniu do mocy znamionowej, można go obciążyć przy połączeniu uzwojeń w konfiguracji gwiazdy?

A. Trzykrotnie mniejszą

B. Dwukrotnie mniejszą

C. Dwukrotnie większą

D. Trzykrotnie większą

ELE.05Pytanie 210

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

A. Nieszczelność kadzi transformatora

B. Drgania skrajnych blach rdzenia

C. Praca na biegu jałowym

D. Niesymetryczność obciążenia

ELE.05Pytanie 211

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

ELE.05Pytanie 212

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne

Który z przedstawionych mierników należy wybrać do pomiaru natężenia prądu w wewnętrznej linii zasilającej budynek bez przerywania zasilania budynku i bez dodatkowych urządzeń?

A. Miernik 3.

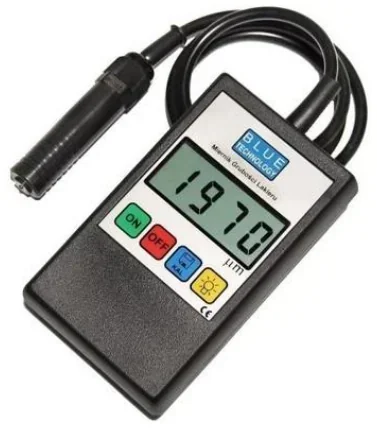

Miernik 3 - miernik z sondą na przewodzie

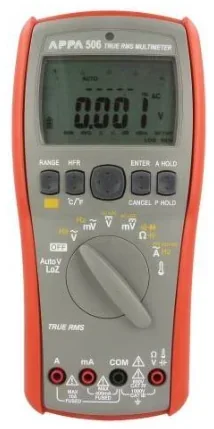

B. Miernik 2.

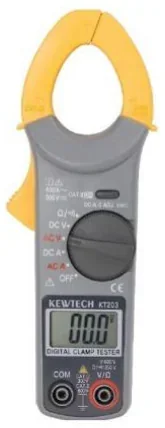

C. Miernik 4.

D. Miernik 1.

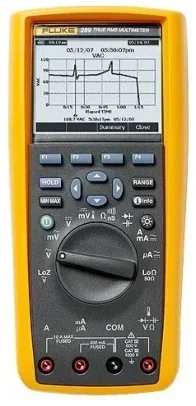

Miernik 1 - multimetr z wyświetlaczem graficznym

ELE.05Pytanie 213

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Zamiana przewodu OWY 2,5 mm² na YKY 2,5 mm² w odbiorniku ruchomym doprowadzi do

A. zmiany wytrzymałości mechanicznej przewodu

B. wzrostu wytrzymałości mechanicznej przewodu

C. obniżenia obciążalności prądowej

D. podniesienia obciążalności prądowej

ELE.05Pytanie 214

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Aby zmierzyć rezystancję izolacji w instalacji elektrycznej, trzeba wyłączyć zasilanie, zablokować włączniki instalacyjne oraz

A. uziemić instalację

B. podłączyć odbiorniki

C. odłączyć odbiorniki

D. odłączyć uziemienie

ELE.05Pytanie 215

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Elementy i aparatura elektryczna

Którego miernika należy użyć do pomiaru prądu wyzwalania wyłącznika różnicowoprądowego?

ELE.05Pytanie 216

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm i szerokości tarczy łożyskowej B = 12 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6301

B. 6700

C. 6200

D. 6001

ELE.05Pytanie 217

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

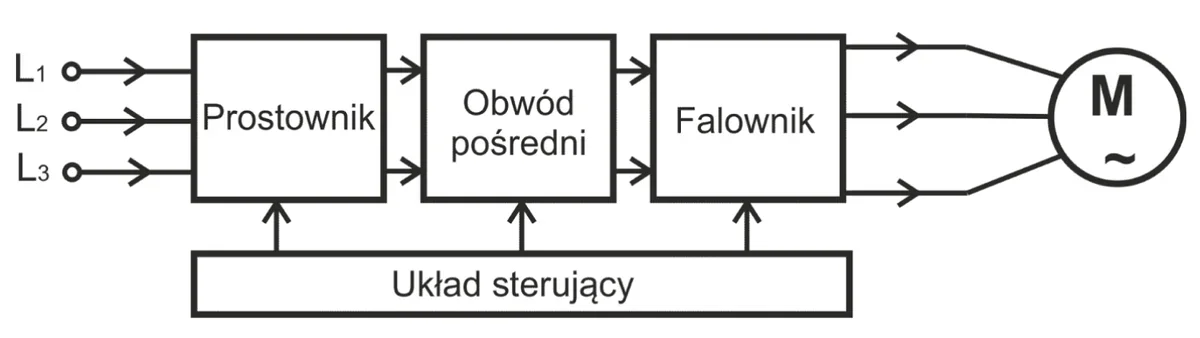

Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości wirowania silnika przez zmianę

Schemat blokowy: prostownik, obwód pośredni, falownik i układ sterujący zasilające silnik M

A. częstotliwości wraz ze zmianą napięcia zasilającego.

B. liczby par biegunów.

C. rezystancji w obwodzie wirnika.

D. poślizgu.

ELE.05Pytanie 218

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?

A. Dwukrotnie wzrośnie

B. Czterokrotnie wzrośnie

C. Dwukrotnie zmniejszy się

D. Czterokrotnie zmniejszy się

ELE.05Pytanie 219

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika?

ELE.05Pytanie 220

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna Dokumentacja i normy

Element oznaczony na przedstawionym schemacie symbolem Q21 pełni rolę

A. softstartera.

B. pośredniego przemiennika częstotliwości.

C. prostownika niesterowanego.

D. prostownika sterowanego.

ELE.05Pytanie 221

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Jak często należy przeprowadzać oględziny domowej instalacji elektrycznej?

A. 24 miesiące

B. 60 miesięcy

C. 35 miesięcy

D. 12 miesięcy

ELE.05Pytanie 222

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jakie znaczenie ma klasa izolacji (np. kl. B) na tabliczce znamionowej silnika elektrycznego?

A. Minimalne napięcie zasilania

B. Minimalną temperaturę pracy uzwojeń

C. Maksymalne napięcie zasilania

D. Maksymalną temperaturę pracy uzwojeń

ELE.05Pytanie 223

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

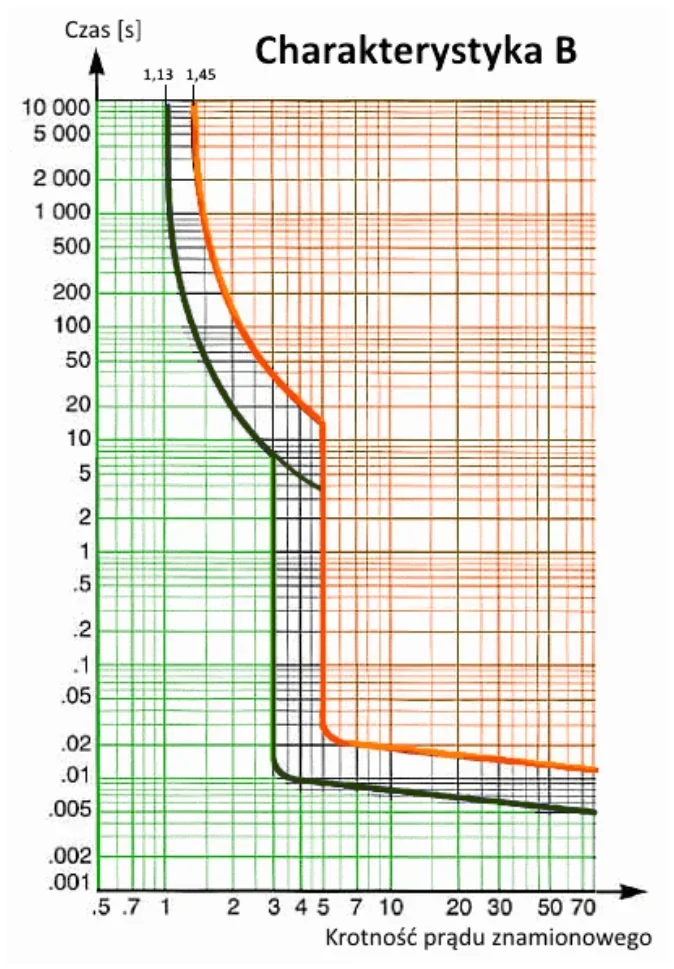

Ile wynosi najmniejsza wartość prądu wywołującego zadziałanie wyłącznika nadprądowego o przedstawionej charakterystyce i prądzie znamionowym 20 A, aby wyłącznik ten zapewniał w sieci TN-S skuteczną ochronę przeciwporażeniową przy uszkodzeniu?

Wykres charakterystyki czasowo-prądowej typu B wyłącznika nadprądowego

A. 60 A

B. 200 A

C. 20 A

D. 100 A

ELE.05Pytanie 224

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który z przedstawionych izolatorów należy zamontować na słupie przelotowym do zamontowania przewodu AFLwsXSn w linii elektroenergetycznej SN?

Izolator 1.

Izolator 2.

Izolator 4.

Izolator 3.

ELE.05Pytanie 225

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W układzie kompensacji mocy biernej silnika trójfazowego, którego schemat przedstawiono na rysunku, współczynnik mocy cosφ wynosi 0,9 przy znamionowym obciążeniu silnika. Jaki będzie skutek zastosowania do napędu tego urządzenia silnika o dwukrotnie większej mocy?

A. Zmniejszenie mocy pozornej.

B. Zwiększenie współczynnika mocy.

C. Zmniejszenie prądu pobieranego z sieci.

D. Zwiększenie prądu pobieranego z sieci.

ELE.05Pytanie 226

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W którym obwodzie powinno się odłączyć zasilanie, aby bezpiecznie przeprowadzić wymianę cewki stycznika w obwodzie sterującym silnikiem znajdującym się w hali maszyn?

A. W rozdzielnicy stanowiskowej, z której zasilany jest silnik

B. W głównej rozdzielnicy zasilającej całą halę maszyn

C. Tylko w obwodzie głównym silnika

D. Wyłącznie w obwodzie sterującym silnikiem

ELE.05Pytanie 227

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

W których pomieszczeniach mogą być stosowane środki ochrony przeciwporażeniowej pokazane na rysunku?

A. W pomieszczeniach ruchu elektrycznego.

B. W pomieszczeniach laboratoryjnych.

C. W piwnicach budynków mieszkalnych.

D. W halach hurtowni elektrycznych.

ELE.05Pytanie 228

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?

A. 1 mm²

B. 2,5 mm²

C. 1,5 mm²

D. 4 mm²

ELE.05Pytanie 229

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką wartość ma maksymalna dopuszczalna rezystancja uziomu R_A przewodu ochronnego łączącego uziom z dostępnością przewodzącą dla znamionowego prądu różnicowego I_N = 30 mA oraz napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

A. Około 1 660 Ω

B. 2 000 Ω

C. 4 000 Ω

D. Około 830 Ω

ELE.05Pytanie 230

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jakie będą konsekwencje uszkodzenia izolacji podstawowej silnika indukcyjnego, gdy przewód PE zostanie odłączony od jego obudowy?

A. uruchomienie ochronnika przeciwprzepięciowego

B. pojawienie się napięcia na obudowie silnika

C. wzrost prędkości obrotowej wirnika

D. obniżenie prędkości obrotowej wirnika

ELE.05Pytanie 231

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W przewodzie typu OP 4×4 mm²dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.

A. L2 i L3

B. L1 i PE

C. L3 i PE

D. L1 i L2

ELE.05Pytanie 232

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jakie będą konsekwencje zasilenia silnika asynchronicznego, którego znamionowa częstotliwość napięcia stojana wynosi 50 Hz, z sieci o częstotliwości 60 Hz?

A. Nawrót wirnika silnika

B. Zmniejszenie prędkości obrotowej wirnika silnika

C. Uszkodzenie wirnika silnika

D. Zwiększenie prędkości obrotowej wirnika silnika

ELE.05Pytanie 233

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

A. bezpieczeństwo obsługi.

B. łatwość naprawcza.

C. łatwość obsługowa.

D. koszt eksploatacji.

ELE.05Pytanie 234

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

W jakich okolicznościach aktywuje się samoczynne częstotliwościowe odciążenie (SCO) w sieci zasilanej przez generator synchroniczny?

A. Podwyższenia częstotliwości ponad wartość nominalną.

B. Nadkompensacji sieci.

C. Zwiększenia mocy pobieranej ponad moc wytwarzaną.

D. Pojawienia się przepięcia.

ELE.05Pytanie 235

Eksploatacja maszyn, urządzeń…

Kategorie: Elementy i aparatura elektryczna

Który przedział wartości napięcia U2 można uzyskać w przedstawionym na schemacie układzie dzielnika napięcia o danych: U1 = 12V, R1 = 3Ω, R2 = 9Ω?

A. 9 V ÷ 12 V

B. 0 V ÷ 9 V

C. 0 V ÷ 12 V

D. 3 V ÷ 12 V

ELE.05Pytanie 236

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie jest najwyższe dozwolone różnicowe natężenie prądu znamionowego wyłącznika różnicowoprądowego w celu zapewnienia ochrony przeciwpożarowej?

A. 100 mA

B. 30 mA

C. 10 mA

D. 300 mA

ELE.05Pytanie 237

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Skuteczność ochrony przeciwporażeniowej w sieci typu TN o napięciu 230/400 V jest zapewniona, gdy w czasie zwarcia L-PE (lub L-PEN) w odpowiednich warunkach środowiskowych dojdzie do

A. reakcji zabezpieczeń przednapięciowych

B. reakcji zabezpieczeń przeciwprzepięciowych

C. odłączenia obwodu przez przekaźnik termiczny

D. automatycznego wyłączenia zasilania

ELE.05Pytanie 238

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jakie styczniki z podanych kategorii powinny być użyte podczas modernizacji szafy sterowniczej z szyną TH 35, zasilającej urządzenie napędzane silnikami indukcyjnymi klatkowym?

A. AC-1

B. DC-4

C. DC-2

D. AC-3

ELE.05Pytanie 239

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Na podstawie zawartych w tabeli wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, przedstawionego na schemacie, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są sprawne.

B. Sprawna jest tylko grzałka G3.

C. Wszystkie grzałki są uszkodzone.

D. Uszkodzona jest tylko grzałka G1.

ELE.05Pytanie 240

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakiego urządzenia pomiarowego należy użyć do określenia prędkości obrotowej wału silnika?

A. Prądnicy tachometrycznej.

B. Tensometru mostkowego.

C. Higrometru termo.

D. Pirometru

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Po włączeniu oświetlenia na klatce schodowej przez automat schodowy, żarówka na pierwszym piętrze nie zaświeciła, podczas gdy pozostałe żarówki na innych piętrach działały bez zarzutów. Jakie może być źródło tej awarii?

Symbol graficzny którego przekaźnika przedstawiono na rysunku?

Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?Wzór do wykorzystania (Pn w watach, U w woltach):\[ C_p = 1800 \cdot \frac{P_n}{U^2}\ \mu\text{F} \]

Którego z przedstawionych urządzeń należy użyć do zabezpieczenia przed skutkami zmiany kolejności faz i zaniku napięcia fazowego w instalacji elektrycznej?

Podczas oględzin instalacji elektrycznej w budynku jednorodzinnym stwierdzono obluzowanie się zacisku Z na głównej szynie uziemiającej budynku. Nieusunięcie tej usterki może być przyczyną

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadprądowy o charakterystyce B, żeby zabezpieczyć grzejnik jednofazowy o parametrach UN = 230 V, PN = 2,4 kW?

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

Trójfazowy silnik indukcyjny jest przystosowany do uruchamiania z wykorzystaniem przełącznika gwiazda-trójkąt. Jaką mocą, w porównaniu do mocy znamionowej, można go obciążyć przy połączeniu uzwojeń w konfiguracji gwiazdy?

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

Który z przedstawionych mierników należy wybrać do pomiaru natężenia prądu w wewnętrznej linii zasilającej budynek bez przerywania zasilania budynku i bez dodatkowych urządzeń?

Zamiana przewodu OWY 2,5 mm2 na YKY 2,5 mm2 w odbiorniku ruchomym doprowadzi do

Aby zmierzyć rezystancję izolacji w instalacji elektrycznej, trzeba wyłączyć zasilanie, zablokować włączniki instalacyjne oraz

Którego miernika należy użyć do pomiaru prądu wyzwalania wyłącznika różnicowoprądowego?

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm i szerokości tarczy łożyskowej B = 12 mm.

Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości wirowania silnika przez zmianę

W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?

Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika?

Element oznaczony na przedstawionym schemacie symbolem Q21 pełni rolę

Jak często należy przeprowadzać oględziny domowej instalacji elektrycznej?

Jakie znaczenie ma klasa izolacji (np. kl. B) na tabliczce znamionowej silnika elektrycznego?

Ile wynosi najmniejsza wartość prądu wywołującego zadziałanie wyłącznika nadprądowego o przedstawionej charakterystyce i prądzie znamionowym 20 A, aby wyłącznik ten zapewniał w sieci TN-S skuteczną ochronę przeciwporażeniową przy uszkodzeniu?

Który z przedstawionych izolatorów należy zamontować na słupie przelotowym do zamontowania przewodu AFLwsXSn w linii elektroenergetycznej SN?

W układzie kompensacji mocy biernej silnika trójfazowego, którego schemat przedstawiono na rysunku, współczynnik mocy cosφ wynosi 0,9 przy znamionowym obciążeniu silnika. Jaki będzie skutek zastosowania do napędu tego urządzenia silnika o dwukrotnie większej mocy?

W którym obwodzie powinno się odłączyć zasilanie, aby bezpiecznie przeprowadzić wymianę cewki stycznika w obwodzie sterującym silnikiem znajdującym się w hali maszyn?

W których pomieszczeniach mogą być stosowane środki ochrony przeciwporażeniowej pokazane na rysunku?

Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?

Jaką wartość ma maksymalna dopuszczalna rezystancja uziomu RA przewodu ochronnego łączącego uziom z dostępnością przewodzącą dla znamionowego prądu różnicowego IN = 30 mA oraz napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

Jakie będą konsekwencje uszkodzenia izolacji podstawowej silnika indukcyjnego, gdy przewód PE zostanie odłączony od jego obudowy?

W przewodzie typu OP 4×4 mm2dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.

Jakie będą konsekwencje zasilenia silnika asynchronicznego, którego znamionowa częstotliwość napięcia stojana wynosi 50 Hz, z sieci o częstotliwości 60 Hz?

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

W jakich okolicznościach aktywuje się samoczynne częstotliwościowe odciążenie (SCO) w sieci zasilanej przez generator synchroniczny?

Który przedział wartości napięcia U2 można uzyskać w przedstawionym na schemacie układzie dzielnika napięcia o danych: U1 = 12V, R1 = 3Ω, R2 = 9Ω?

Jakie jest najwyższe dozwolone różnicowe natężenie prądu znamionowego wyłącznika różnicowoprądowego w celu zapewnienia ochrony przeciwpożarowej?

Skuteczność ochrony przeciwporażeniowej w sieci typu TN o napięciu 230/400 V jest zapewniona, gdy w czasie zwarcia L-PE (lub L-PEN) w odpowiednich warunkach środowiskowych dojdzie do

Jakie styczniki z podanych kategorii powinny być użyte podczas modernizacji szafy sterowniczej z szyną TH 35, zasilającej urządzenie napędzane silnikami indukcyjnymi klatkowym?

Na podstawie zawartych w tabeli wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, przedstawionego na schemacie, określ stan techniczny jego grzałek.

Jakiego urządzenia pomiarowego należy użyć do określenia prędkości obrotowej wału silnika?

Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?

Wzór do wykorzystania (P_n w watach, U w woltach):\[ C_p = 1800 \cdot \frac{P_n}{U^2}\ \mu\text{F} \]

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadprądowy o charakterystyce B, żeby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V, P_N = 2,4 kW?

Zamiana przewodu OWY 2,5 mm² na YKY 2,5 mm² w odbiorniku ruchomym doprowadzi do

Jaką wartość ma maksymalna dopuszczalna rezystancja uziomu R_A przewodu ochronnego łączącego uziom z dostępnością przewodzącą dla znamionowego prądu różnicowego I_N = 30 mA oraz napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

W przewodzie typu OP 4×4 mm²dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.
