ELE.05Pytanie 241

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Zabezpieczenie bezpiecznej pracy grzejnika trójfazowego zapewnia

A. osłona elementów grzejnych

B. wyprowadzenie punktu neutralnego elementów grzejnych

C. wymuszony obieg powietrza

D. regulacja mocy grzejnej

ELE.05Pytanie 242

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Zbadaj rezystancję izolacji instalacji elektrycznej

B. Zweryfikuj poprawność doboru przekroju przewodów

C. Zmierz czas samoczynnego wyłączenia zasilania

D. Przeprowadź próbę ciągłości połączeń wyrównawczych

ELE.05Pytanie 243

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

W jakim przypadku w instalacji elektrycznej niskiego napięcia powinno się wykonać pomiary kontrolne (sprawdzenie ciągłości przewodów, pomiary rezystancji izolacji, weryfikacja samoczynnego wyłączania napięcia)?

A. Po przeciążeniu urządzenia

B. Po zadziałaniu zabezpieczeń

C. Po naprawie zabezpieczeń

D. Po modernizacji instalacji

ELE.05Pytanie 244

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Jakie jest prawidłowe postępowanie w przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego?

A. Zmiana przewodów, chociaż to nie rozwiązuje problemu napięcia na obudowie

B. Podłączenie dodatkowego obciążenia, co może pogorszyć sytuację

C. Natychmiastowe wyłączenie zasilania

D. Odłączenie uziemienia, co jest niebezpieczne i niewłaściwe

ELE.05Pytanie 245

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

A. Transformatorem bezpieczeństwa

B. Dzielnikiem napięcia

C. Autotransformatorem

D. Falownikiem

ELE.05Pytanie 246

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna Dokumentacja i normy

Symbol graficzny którego z elementów należy dorysować w miejscu przerwania obwodu na przedstawionym schemacie, aby układ pełnił funkcję jednopulsowego prostownika sterowanego?

A. Diody prostowniczej.

B. Diody Zenera.

C. Tyrystora.

D. Kondensatora.

ELE.05Pytanie 247

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W instalacji elektrycznej w celu stwierdzenia skuteczności ochrony przeciwporażeniowej dokonano pomiarów i otrzymano wartości napięcia fazowego oraz impedancji pętli zwarcia wskazywane przez zamieszczony na rysunku miernik MZC-304. Które z zabezpieczeń nadprądowych przy tym stanie technicznym instalacji spełni warunek samoczynnego wyłączenia zasilania?

A. C25

B. C32

C. D32

D. D25

ELE.05Pytanie 248

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2). Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

Obciążalność prądowa długotrwała przewodów miedzianych, w amperach Izolacja PVC, trzy żyły obciążone
Temperatura żyły: 70°C. Temperatura otoczenia: 30°C w powietrzu, 20°C w ziemi
ułożenie		A1	A2	B1	B2	C	D
Przekrój żyły	4 mm²	24	23	28	27	32	31
	6 mm²	31	29	36	34	41	39
	10 mm²	42	39	50	46	57	52
	16 mm²	56	52	68	62	76	67

A. 10 mm2

B. 4 mm2

C. 6 mm2

D. 16 mm2

ELE.05Pytanie 249

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

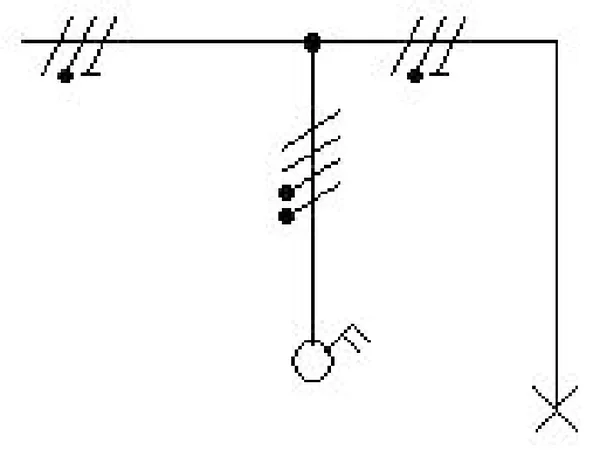

W instalacji przedstawionej na rysunku łącznik dwubiegunowy steruje oświetleniem i przerywa połączenie przewodu

Schemat instalacji oświetleniowej z łącznikiem i oprawą

A. fazowego L i neutralnego N

B. tylko neutralnego N

C. fazowego L, neutralnego N i ochronnego PE

D. tylko fazowego L

ELE.05Pytanie 250

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na rysunku przedstawiono silnik

A. szeregowy prądu stałego.

B. bocznikowy prądu stałego.

C. pierścieniowy trójfazowy prądu przemiennego.

D. klatkowy trójfazowy prądu przemiennego.

ELE.05Pytanie 251

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W instalacji trójfazowej natężenie prądu obciążenia przewodów fazowych I_B wynosi 21 A, natomiast maksymalna obciążalność długotrwała tych przewodów I_dd to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji przed skutkami zbyt dużego prądu?

A. B16

B. B32

C. B20

D. B25

ELE.05Pytanie 252

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakie powinno być maksymalne natężenie prądu, które może zmierzyć amperomierz w instalacji zasilanej napięciem 230/400 V, o częstotliwości 50 Hz, obciążonej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, η = 70%, cosα = 0,96?

A. 2 A

B. 4 A

C. 3 A

D. 1 A

ELE.05Pytanie 253

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Który z wymienionych przewodów należy dobrać w celu wymiany uszkodzonego przewodu zasilającego silnik trójfazowy zamontowany w odbiorniku ruchomym?

A. SM 3 × 2,5 mm²

B. YLY 3 × 2,5 mm²

C. OP 4 × 2,5 mm²

D. YDY 4 × 2,5 mm²

ELE.05Pytanie 254

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2. Po takim przełączeniu napięcie po stronie wtórnej

A. będzie równe zero.

B. nie ulegnie zmianie.

C. zmaleje dwukrotnie.

D. wzrośnie dwukrotnie.

ELE.05Pytanie 255

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Którym z urządzeń pokazanych na rysunku można zastąpić uszkodzony mechanicznie ochronnik przepięciowy w rozdzielnicy głównej budynku jednorodzinnego?

ELE.05Pytanie 256

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

A. Zwiększy się efektywność transformatora

B. Zmaleje napięcie na końcówkach uzwojenia wtórnego

C. Wzrasta napięcie na końcówkach uzwojenia wtórnego

D. Zredukuje się moc pobierana z transformatora

ELE.05Pytanie 257

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU_% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż

A. 6 mm2

B. 2,5 mm2

C. 4 mm2

D. 1,5 mm2

ELE.05Pytanie 258

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Wkładki topikowe, jak przedstawiona na ilustracji, przeznaczone są do zabezpieczania

A. przewodów elektrycznych przed skutkami zwarć i przeciążeń.

B. przewodów elektrycznych wyłącznie przed skutkami zwarć.

C. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.

D. urządzeń energoelektronicznych wyłącznie przed skutkami przeciążeń.

ELE.05Pytanie 259

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

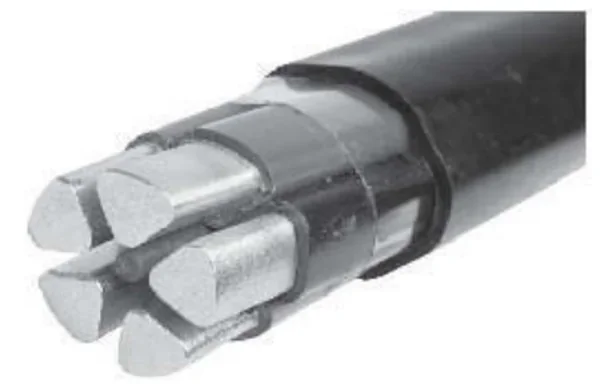

Jaki typ kabla energetycznego przedstawiono na rysunku?

Zdjęcie przekroju kabla energetycznego z kilkoma żyłami sektorowymi

A. YAKXS 4x16

B. YAKY 5x16

C. XRUHAKXS 1x70

D. YHAKXS 1x70

ELE.05Pytanie 260

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Silnik, o parametrach znamionowych zamieszczonych w ramce, wbudowany jest na stałe do nawijarki. Jak często należy przeprowadzać przegląd techniczny tego silnika?

PSBg 100L-6
U_n = 400 V	P_n = 1,8 kW	I_n = 4,5 A
n_n = 925 obr/min	S1	cosφ = 0,80

A. Nie rzadziej niż raz na rok.

B. W terminach planowanych postojów technologicznych nawijalni.

C. Nie rzadziej niż raz na trzy lata.

D. W terminach przewidzianych dla przeglądu nawijarki.

ELE.05Pytanie 261

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Dobierz prąd znamionowy wkładki topikowej mającej zapewnić ochronę przed przeciążeniem przewodu siłowego o symbolu YDY 4x 1,5 mm2 ułożonego na ścianie.

Maksymalne wartości prądów znamionowych wkładek topikowych typu gG do zabezpieczania przewodów w izolacji PCV w warunkach pracy ciągłej w temperaturze 25'C

Przekrój znamionowy żył w mm²	Sposób ułożenia i liczba żył przewodzących
	A1 - przewody ułożone w ścianie: jednożyłowe w rurach i wielożyłowe		B1 - przewody jednożyłowe w rurach na ścianie		B2 - przewody wielożyłowe w listwie instalacyjnej z przegrodami		C - przewody jednożyłowe lub wielożyłowe na ścianie
	2	3	2	3	2	3	2	3
	\( I_{NF} \) – maksymalny znamionowy prąd wkładki topikowej, w A
1,5	16	10	16	16	16	16	20	16
2,5	20	16	25	20	20	20	25	25
4	25	25	25	25	25	25	35	25
6	35	25	35	35	35	35	35	35

A. 35 A

B. 20 A

C. 25 A

D. 16 A

ELE.05Pytanie 262

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Ocena prawidłowego doboru przekroju kabli

B. Zmierzanie rezystancji izolacji instalacji elektrycznej

C. Przeprowadzenie próby ciągłości przewodów ochronnych oraz połączeń wyrównawczych

D. Weryfikacja czasu samoczynnego odłączenia zasilania

ELE.05Pytanie 263

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

W trakcie serwisowania silnika indukcyjnego jednofazowego pracownik przez przypadek zamienił miejscami kondensator rozruchowy o pojemności 300 µF z kondensatorem roboczym o pojemności 50 µF. Jakie mogą być konsekwencje tego błędu?

A. Uszkodzenie uzwojenia pomocniczego po kilku minutach działania silnika

B. Silnik zmieni swój kierunek obrotów

C. Zniszczenie kondensatora 50 µF podczas uruchamiania silnika

D. Silnik nie włączy się

ELE.05Pytanie 264

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

A. Okresowe, określone w planie przeglądów.

B. Codzienne, określone w instrukcji eksploatacji.

C. Związane z ratowaniem zdrowia i życia ludzkiego.

D. Związane z ratowaniem urządzeń przed zniszczeniem.

ELE.05Pytanie 265

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

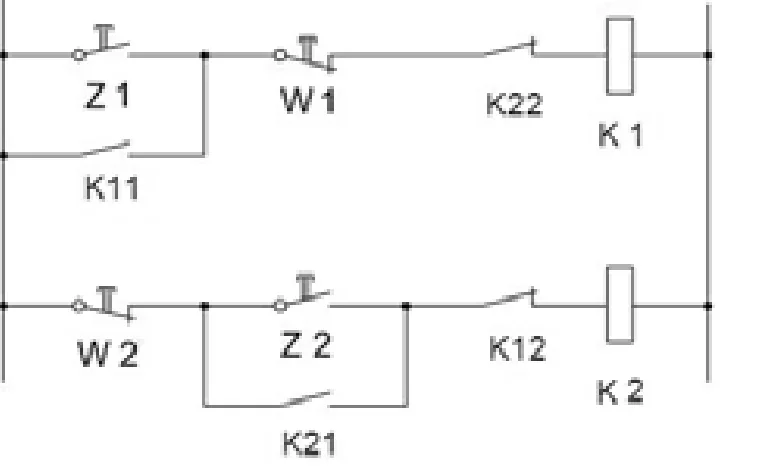

W układzie sterowania do zmiany kierunku obrotów silnika klatkowego po załączeniu stycznika K2 nie działa samoczynne podtrzymanie stycznika. Na podstawie schematu podaj, który styk pomocniczy stycznika (lub jego podłączenie) uległ uszkodzeniu?

Schemat układu sterowania stycznikami K1 i K2 z przyciskami i stykami pomocniczymi

A. K21

B. K11

C. K22

D. K12

ELE.05Pytanie 266

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Przy wymianie uszkodzonych rezystorów regulacyjnych Rfr i Rar silnika szeregowego, którego schemat zamieszczono na rysunku, nie można dopuścić do

A. przerwania uzwojenia wzbudzenia.

B. zwarcia uzwojenia twornika.

C. zwarcia uzwojenia wzbudzenia.

D. przerwania uzwojenia twornika.

ELE.05Pytanie 267

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Elementy i aparatura elektryczna

Jaka jest rola bocznika rezystancyjnego stosowanego przy wykonywaniu pomiaru?

A. Umożliwia zdalny pomiar energii elektrycznej.

B. Pozwala zmierzyć upływ prądu przez izolację.

C. Rozszerza zakres pomiarowy amperomierza.

D. Rozszerza zakres pomiarowy woltomierza.

ELE.05Pytanie 268

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W tabeli 1 zamieszczono wyniki przeprowadzonych w temperaturze 25°C pomiarów rezystancji izolacji uzwojeń silnika asynchronicznego o poniższych danych. Wiedząc, że rezystancja izolacji uzwojeń w temperaturze 75°C wyrażona w kW, nie powinna być liczbowo mniejsza niż napięcie znamionowe wyrażone w V, oraz uwzględniając zawarte w tabeli 2 współczynniki przeliczeniowe minimalnej rezystancji izolacji z temperatury 75°C na temperaturę pomiaru, oceń, które z uzwojeń mają uszkodzoną izolację.

A. Uzwojenia Ul - U2, V1 - V2 i W1 - W2

B. Uzwojenie Ul - U2

C. Uzwojenia Ul - U2 i V1 - V2

D. Uzwojenia Ul - U2 i W1 - W2

ELE.05Pytanie 269

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

A. D do 1 kV

B. E do 1 kV

C. D do 15 kV

D. E do 30 kV

ELE.05Pytanie 270

Eksploatacja maszyn, urządzeń…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Urządzenie ochronne różnicowoprądowe	Prąd znamionowy I_ΔN	Prąd I_A
A.	10 mA	0,02 A
B.	30 mA	0,04 A
C.	100 mA	0,15 A
D.	300 mA	0,24 A

ELE.05Pytanie 271

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Aby przeprowadzić pomiar rezystancji metodą techniczną, należy przygotować

A. mostek Wheatstone'a

B. omomierz oraz woltomierz

C. amperomierz i woltomierz

D. mostek Thomsona

ELE.05Pytanie 272

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

A. Operator tej maszyny

B. Osoba, która posiada odpowiednie przeszkolenie i uprawnienia

C. Każdy pracownik na pisemne zlecenie pracodawcy

D. Kierownik grupy mechaników

ELE.05Pytanie 273

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami

A. przerw w uziemieniu.

B. obniżenia poziomu oleju w kadzi.

C. rozkładu termicznego izolacji stałej.

D. zwarć międzyzwojowych.

ELE.05Pytanie 274

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

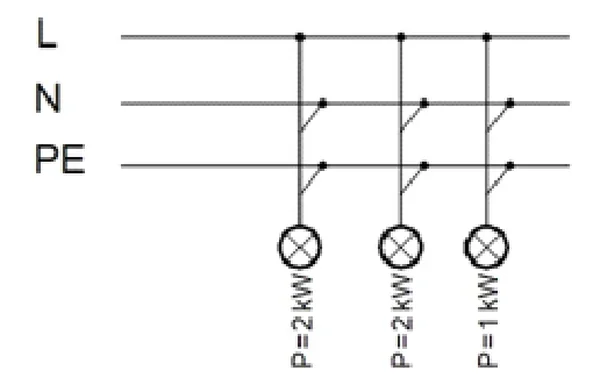

Określ typ charakterystyki czasowo-prądowej oraz minimalną wartość prądu znamionowego instalacyjnego wyłącznika nadprądowego do zabezpieczenia instalacji elektrycznej przedstawionej na schemacie, zakładając jednoczesną pracę odbiorników.

Schemat instalacji L, N, PE z trzema odbiornikami o mocach 2 kW, 2 kW i 1 kW

A. C, 25 A

B. B, 25 A

C. C, 20 A

D. B, 20 A

ELE.05Pytanie 275

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O czym świadczy zmniejszenie jego napięcia wyjściowego do około połowy napięcia znamionowego, jeżeli poprawnie dobrany bezpiecznik F1 nie uległ przepaleniu?

A. O zwarciu między uzwojeniami transformatora.

B. O przerwie jednej z diod mostka prostowniczego.

C. O uszkodzeniu bezpiecznika F2.

D. O zwarciu jednej z diod mostka prostowniczego.

ELE.05Pytanie 276

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

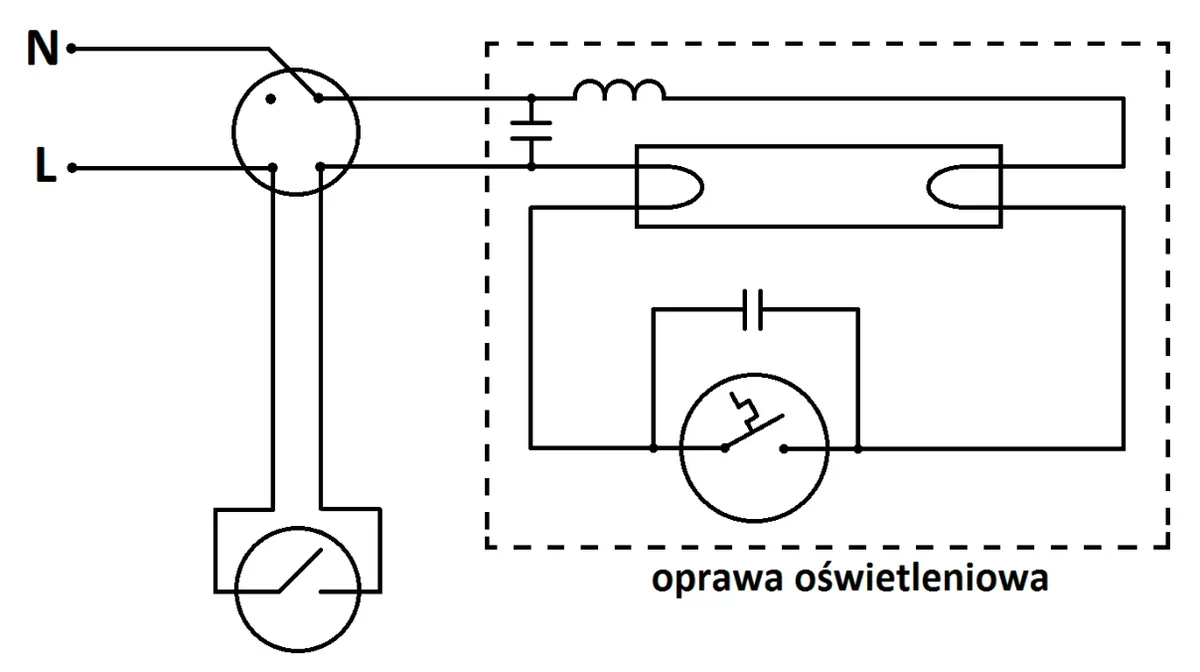

W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?

Schemat instalacji z łącznikiem, gniazdem i oprawą oświetleniową ze świetlówką, dławikiem, zapłonnikiem i kondensatorem

A. Dławik – uszkodzony, zapłonnik – sprawny, świetlówka – uszkodzona.

B. Dławik – uszkodzony, zapłonnik – sprawny, świetlówka – sprawna.

C. Dławik – sprawny, zapłonnik – sprawny, świetlówka – sprawna.

D. Dławik – sprawny, zapłonnik – uszkodzony, świetlówka – sprawna.

ELE.05Pytanie 277

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do

A. zwarcia rezystora w obwodzie twornika.

B. powstania przerwy w obwodzie wzbudzenia.

C. zwarcia rezystora w obwodzie wzbudzenia.

D. powstania przerwy w obwodzie twornika.

ELE.05Pytanie 278

Eksploatacja maszyn, urządzeń…

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Urządzenia 1.

Urządzenia 3.

Urządzenia 4.

Urządzenia 2.

ELE.05Pytanie 279

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Jeżeli w łączniku prądu stałego, którego schemat zamieszczono na rysunku, dokona się zamiany tyrystora GTOna tranzystor BJT, to szybkość działania łącznika

A. zmniejszy się przy bardziej złożonym układzie sterowania.

B. zwiększy się przy bardziej złożonym układzie sterowania.

C. zwiększy się przy prostszym układzie sterowania.

D. zmniejszy się przy prostszym układzie sterowania.

ELE.05Pytanie 280

Eksploatacja maszyn, urządzeń…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

A. Częściowe zwarcie w uzwojeniu pierwotnym.

B. Przerwa w uzwojeniu wtórnym.

C. Przerwa w uzwojeniu pierwotnym.

D. Częściowe zwarcie w uzwojeniu wtórnym.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Zabezpieczenie bezpiecznej pracy grzejnika trójfazowego zapewnia

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

W jakim przypadku w instalacji elektrycznej niskiego napięcia powinno się wykonać pomiary kontrolne (sprawdzenie ciągłości przewodów, pomiary rezystancji izolacji, weryfikacja samoczynnego wyłączania napięcia)?

Jakie jest prawidłowe postępowanie w przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego?

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

Symbol graficzny którego z elementów należy dorysować w miejscu przerwania obwodu na przedstawionym schemacie, aby układ pełnił funkcję jednopulsowego prostownika sterowanego?

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2). Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

W instalacji przedstawionej na rysunku łącznik dwubiegunowy steruje oświetleniem i przerywa połączenie przewodu

Na rysunku przedstawiono silnik

Jakie powinno być maksymalne natężenie prądu, które może zmierzyć amperomierz w instalacji zasilanej napięciem 230/400 V, o częstotliwości 50 Hz, obciążonej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, η = 70%, cosα = 0,96?

Który z wymienionych przewodów należy dobrać w celu wymiany uszkodzonego przewodu zasilającego silnik trójfazowy zamontowany w odbiorniku ruchomym?

W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2. Po takim przełączeniu napięcie po stronie wtórnej

Którym z urządzeń pokazanych na rysunku można zastąpić uszkodzony mechanicznie ochronnik przepięciowy w rozdzielnicy głównej budynku jednorodzinnego?

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

Wkładki topikowe, jak przedstawiona na ilustracji, przeznaczone są do zabezpieczania

Jaki typ kabla energetycznego przedstawiono na rysunku?

Silnik, o parametrach znamionowych zamieszczonych w ramce, wbudowany jest na stałe do nawijarki. Jak często należy przeprowadzać przegląd techniczny tego silnika?

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

W trakcie serwisowania silnika indukcyjnego jednofazowego pracownik przez przypadek zamienił miejscami kondensator rozruchowy o pojemności 300 µF z kondensatorem roboczym o pojemności 50 µF. Jakie mogą być konsekwencje tego błędu?

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

W układzie sterowania do zmiany kierunku obrotów silnika klatkowego po załączeniu stycznika K2 nie działa samoczynne podtrzymanie stycznika. Na podstawie schematu podaj, który styk pomocniczy stycznika (lub jego podłączenie) uległ uszkodzeniu?

Przy wymianie uszkodzonych rezystorów regulacyjnych Rfr i Rar silnika szeregowego, którego schemat zamieszczono na rysunku, nie można dopuścić do

Jaka jest rola bocznika rezystancyjnego stosowanego przy wykonywaniu pomiaru?

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Aby przeprowadzić pomiar rezystancji metodą techniczną, należy przygotować

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami

Określ typ charakterystyki czasowo-prądowej oraz minimalną wartość prądu znamionowego instalacyjnego wyłącznika nadprądowego do zabezpieczenia instalacji elektrycznej przedstawionej na schemacie, zakładając jednoczesną pracę odbiorników.

Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O czym świadczy zmniejszenie jego napięcia wyjściowego do około połowy napięcia znamionowego, jeżeli poprawnie dobrany bezpiecznik F1 nie uległ przepaleniu?

Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Jeżeli w łączniku prądu stałego, którego schemat zamieszczono na rysunku, dokona się zamiany tyrystora GTOna tranzystor BJT, to szybkość działania łącznika

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

Wymagane logowanie

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Zabezpieczenie bezpiecznej pracy grzejnika trójfazowego zapewnia

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

W jakim przypadku w instalacji elektrycznej niskiego napięcia powinno się wykonać pomiary kontrolne (sprawdzenie ciągłości przewodów, pomiary rezystancji izolacji, weryfikacja samoczynnego wyłączania napięcia)?

Jakie jest prawidłowe postępowanie w przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego?

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

Symbol graficzny którego z elementów należy dorysować w miejscu przerwania obwodu na przedstawionym schemacie, aby układ pełnił funkcję jednopulsowego prostownika sterowanego?

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2). Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

W instalacji przedstawionej na rysunku łącznik dwubiegunowy steruje oświetleniem i przerywa połączenie przewodu

Na rysunku przedstawiono silnik

Jakie powinno być maksymalne natężenie prądu, które może zmierzyć amperomierz w instalacji zasilanej napięciem 230/400 V, o częstotliwości 50 Hz, obciążonej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, η = 70%, cosα = 0,96?

Który z wymienionych przewodów należy dobrać w celu wymiany uszkodzonego przewodu zasilającego silnik trójfazowy zamontowany w odbiorniku ruchomym?

W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2. Po takim przełączeniu napięcie po stronie wtórnej

Którym z urządzeń pokazanych na rysunku można zastąpić uszkodzony mechanicznie ochronnik przepięciowy w rozdzielnicy głównej budynku jednorodzinnego?

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

Wkładki topikowe, jak przedstawiona na ilustracji, przeznaczone są do zabezpieczania

Jaki typ kabla energetycznego przedstawiono na rysunku?

Silnik, o parametrach znamionowych zamieszczonych w ramce, wbudowany jest na stałe do nawijarki. Jak często należy przeprowadzać przegląd techniczny tego silnika?

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

W trakcie serwisowania silnika indukcyjnego jednofazowego pracownik przez przypadek zamienił miejscami kondensator rozruchowy o pojemności 300 µF z kondensatorem roboczym o pojemności 50 µF. Jakie mogą być konsekwencje tego błędu?

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

W układzie sterowania do zmiany kierunku obrotów silnika klatkowego po załączeniu stycznika K2 nie działa samoczynne podtrzymanie stycznika. Na podstawie schematu podaj, który styk pomocniczy stycznika (lub jego podłączenie) uległ uszkodzeniu?

Przy wymianie uszkodzonych rezystorów regulacyjnych Rfr i Rar silnika szeregowego, którego schemat zamieszczono na rysunku, nie można dopuścić do

Jaka jest rola bocznika rezystancyjnego stosowanego przy wykonywaniu pomiaru?

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (IA) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Aby przeprowadzić pomiar rezystancji metodą techniczną, należy przygotować

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami

Określ typ charakterystyki czasowo-prądowej oraz minimalną wartość prądu znamionowego instalacyjnego wyłącznika nadprądowego do zabezpieczenia instalacji elektrycznej przedstawionej na schemacie, zakładając jednoczesną pracę odbiorników.

Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O czym świadczy zmniejszenie jego napięcia wyjściowego do około połowy napięcia znamionowego, jeżeli poprawnie dobrany bezpiecznik F1 nie uległ przepaleniu?

Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

Jeżeli w łączniku prądu stałego, którego schemat zamieszczono na rysunku, dokona się zamiany tyrystora GTOna tranzystor BJT, to szybkość działania łącznika

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U1n = 230 V, U2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.
