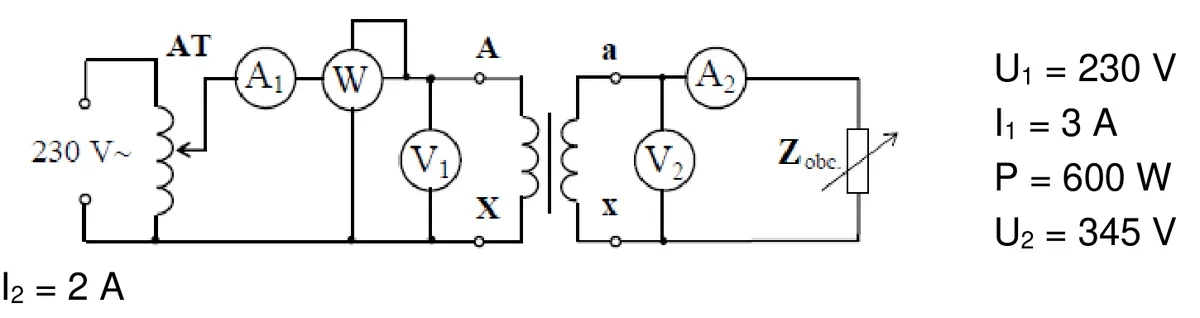

Na podstawie zamieszczonych wyników pomiarów przeprowadzonych w układzie przedstawionym na schemacie można stwierdzić, że
A. współczynnik mocy na wejściu transformatora wynosi 0,87
B. przekładnia napięciowa transformatora jest równa 1,5
C. straty własne transformatora są równe 690 W
D. transformator pobiera moc pozorną 600 VA
Pytanie z egzaminu CKE, styczeń 2024 (arkusz E.24-SG-24.01).
Współczynnik mocy na wejściu transformatora wynosi 0,87, co oznacza, że stosunek mocy czynnej do mocy pozornej wynosi 0,87. Oznacza to, że 87% energii elektrycznej dostarczanej do transformatora jest wykorzystywane do pracy użytecznej, podczas gdy pozostałe 13% jest tracone w postaci energii biernej. Aby obliczyć współczynnik mocy, podstawowe równanie to: cos(φ) = P/S, gdzie P to moc czynna (600 W), a S to moc pozorna (690 VA). Takie obliczenia są kluczowe w projektowaniu systemów elektroenergetycznych, ponieważ pozwalają na optymalizację efektywności energetycznej. W praktyce, wysoki współczynnik mocy jest pożądany, ponieważ obniża straty energii w obwodach oraz zmniejsza obciążenie dla transformatorów. Obliczając i monitorując współczynnik mocy, inżynierowie mogą podejmować lepsze decyzje dotyczące doboru sprzętu oraz konfiguracji systemów, co przekłada się na oszczędności kosztów operacyjnych i zwiększenie efektywności energetycznej.
W analizowanej kwestii pojawiają się nieporozumienia dotyczące definicji i obliczeń związanych z mocą w transformatorach. Straty własne transformatora, które wynoszą 690 W, wydają się być przekładane na moc czynną, co prowadzi do błędnego wniosku. W rzeczywistości straty te są często wynikiem strat w uzwojeniach i w rdzeniu, a ich wartość nie jest równoznaczna z mocą czynną, która wynika z rzeczywistego przepływu energii. Z kolei przekładnia napięciowa transformatora, wynosząca 1,5, może wprowadzać w błąd, ponieważ nie odnosi się bezpośrednio do współczynnika mocy, lecz do stosunku napięć na uzwojeniach w transformatorze. To, co kluczowe w tej kwestii, to zrozumienie, że współczynnik mocy jest miarą efektywności wykorzystania energii, a nie tylko relacją mocy czynnej do pozornej. W praktyce inżynieryjnej, ignorowanie tych zależności skutkuje nieefektywnym projektowaniem systemów, co może prowadzić do wysokich kosztów eksploatacyjnych i potencjalnych problemów z układami zasilania. Dlatego niezwykle ważne jest, aby przy podejmowaniu decyzji o doborze transformatorów i ich pracy, uwzględniać wszystkie aspekty związane z mocą, a nie tylko jej wartość liczbową.
