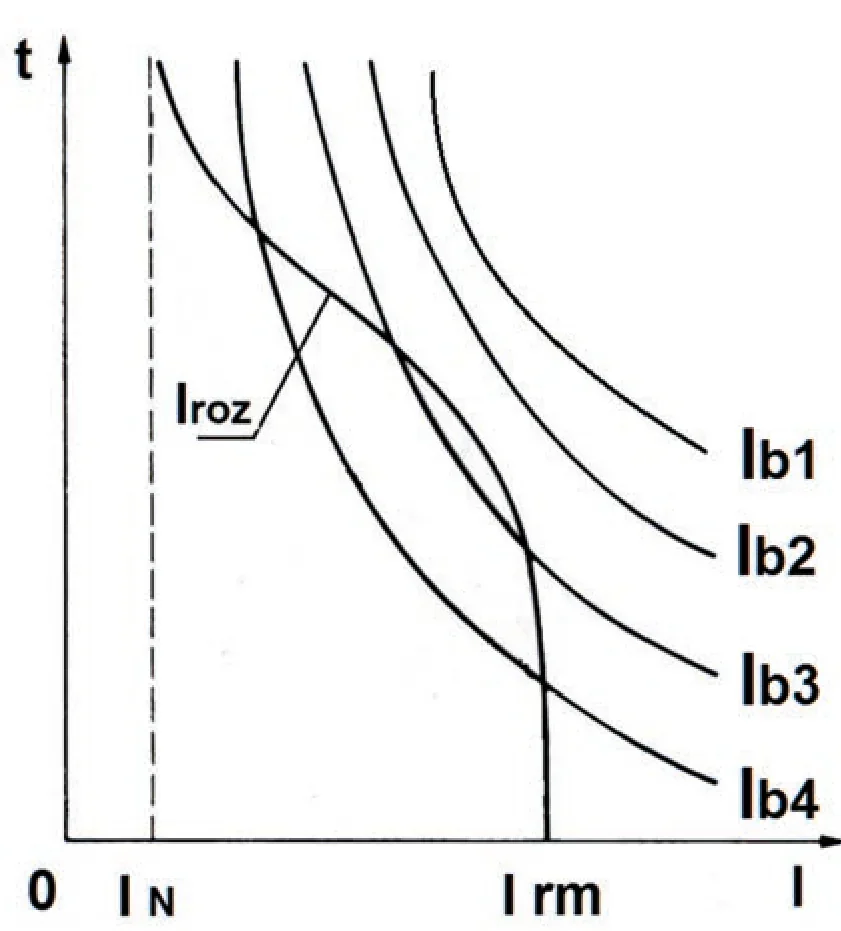

Na rysunku przedstawiono przebieg prądu rozruchowego silnika i charakterystyki czasowo-prądowe czterech bezpieczników. Który bezpiecznik należy dobrać do prawidłowego zabezpieczenia silnika?
A. b2
B. b1
C. b4
D. b3
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.24-X-16.05).
Bezpiecznik b2 został wybrany jako odpowiedni do zabezpieczenia silnika ze względu na jego charakterystykę czasowo-prądową, która znajduje się powyżej przebiegu prądu rozruchowego (Iroz) silnika. Przy doborze bezpiecznika kluczowe jest, aby zapewnić, że jego krzywa charakterystyki nie zadziała zbyt wcześnie, co mogłoby prowadzić do fałszywych wyłączeń podczas normalnego rozruchu silnika. Charakterystyka b2 spełnia to kryterium, ponieważ zbliża się do krzywej Iroz, co oznacza, że zapewnia odpowiednią ochronę przed zwarciem, a jednocześnie umożliwia poprawne funkcjonowanie silnika podczas rozruchu. Dobrze dobrany bezpiecznik powinien być zgodny z normami IEC 60269, które określają zasady doboru zabezpieczeń w instalacjach elektrycznych. Dzięki temu, stosując bezpiecznik b2, zapewniamy nie tylko bezpieczeństwo, ale również efektywność pracy silnika w dłuższym okresie eksploatacji.
Wybór innego bezpiecznika niż b2 wynika często z mylnych założeń dotyczących charakterystyki czasowo-prądowej oraz jej wpływu na zabezpieczenie silnika. Wiele osób może sądzić, że każdy bezpiecznik o wyższej wartości prądowej będzie wystarczający, co prowadzi do sytuacji, w której zbyt wysoka charakterystyka czasowo-prądowa sprawia, że bezpiecznik nie zadziała w odpowiednim czasie podczas zwarcia. Na przykład, wybór bezpiecznika b1 lub b3 może wydawać się kuszący, jednak ich charakterystyki znajdują się zbyt daleko od krzywej Iroz, co skutkuje brakiem ochrony silnika w krytycznych momentach, takich jak rozruch. W branży elektrycznej kluczowe jest przestrzeganie zasad dotyczących doboru zabezpieczeń, a niewłaściwy wybór może prowadzić do uszkodzeń sprzętu, a nawet zagrożeń dla użytkownika. Często popełnianym błędem jest również niedocenianie znaczenia współczynnika rozruchowego, który w przypadku silników elektrycznych może być znacznie wyższy niż nominalna wartość prądu roboczego. Dlatego tak istotne jest, aby przy doborze bezpiecznika brać pod uwagę nie tylko prąd znamionowy, ale także charakterystykę czasowo-prądową oraz rzeczywiste warunki pracy urządzenia. Właściwe zrozumienie tych aspektów jest niezbędne do zapewnienia skutecznej ochrony oraz prawidłowego funkcjonowania instalacji elektrycznej.
