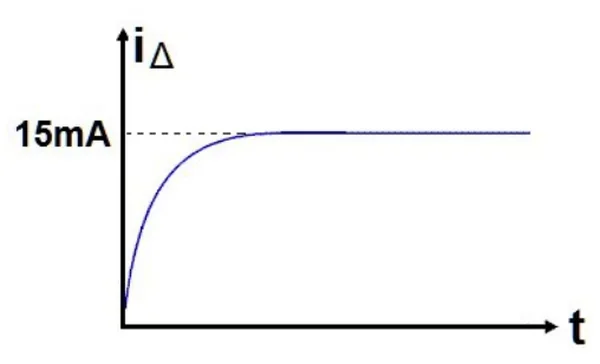

Którego typu wyłącznik różnicowoprądowy przeznaczony jest do wykrywania prądu różnicowego o przebiegu przedstawionym na rysunku?
A. Typu B
B. Typu F
C. Typu U
D. Typu A
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.24-SG-20.01).
Wyłączniki różnicowoprądowe typu B są zaprojektowane do detekcji prądów różnicowych, które mogą występować w instalacjach elektrycznych z systemami fotowoltaicznymi, akumulatorowymi oraz innych aplikacjach, w których występuje prąd stały. Ich zdolność do identyfikacji zarówno prądów zmiennych (AC), jak i stałych (DC), w połączeniu z różnymi kształtami fal, czyni je niezwykle wszechstronnymi i niezawodnymi w wielu zastosowaniach przemysłowych oraz komercyjnych. Na rysunku przedstawiono prąd różnicowy o wartości 15 mA, który ma charakterystykę prądu stałego; dlatego wyłącznik typu B jest idealnym rozwiązaniem. Dodatkowo, według norm IEC 61008-1, wyłączniki różnicowoprądowe typu B są obowiązkowe w zastosowaniach, w których może pojawić się prąd stały, co podkreśla ich znaczenie w nowoczesnych instalacjach elektrycznych. Używanie odpowiedniego typu wyłącznika różnicowoprądowego jest kluczowe dla zapewnienia bezpieczeństwa oraz wydajności systemów elektrycznych.
Zastosowanie wyłącznika różnicowoprądowego typu A do detekcji prądów różnicowych o charakterystyce przedstawionej na rysunku jest niewłaściwe, ponieważ ten typ jest przeznaczony jedynie do wykrywania prądów zmiennych o kształcie sinusoidalnym. Wyłączniki typu A nie są w stanie skutecznie identyfikować prądów stałych, co może prowadzić do sytuacji, w której niebezpieczne warunki nie zostaną dostrzegane przez system ochronny. Typ F, z kolei, jest przeznaczony do wykrywania prądów różnicowych w instalacjach z urządzeniami elektronicznymi, ale również nie obsługuje prądów stałych. Wyłączniki typu U są przeznaczone do specyficznych zastosowań w obwodach z prądem zmiennym o zmniejszonej asymetrii. Zrozumienie specyfiki działania wyłączników różnicowoprądowych jest kluczowe dla zapewnienia odpowiedniego poziomu bezpieczeństwa w instalacjach elektrycznych. Wiele osób może mylić różne typy wyłączników, nie biorąc pod uwagę ich zastosowania. Standardy branżowe, takie jak norma IEC 61008-1, wskazują na konieczność doboru odpowiednich urządzeń do specyficznych warunków pracy. Ignorowanie tych wytycznych prowadzi do nieefektywności systemu ochrony, a w konsekwencji do zagrożenia dla ludzi i mienia.
