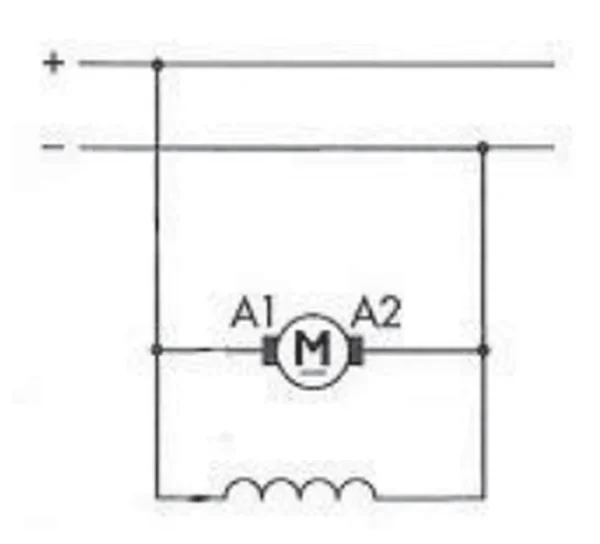

Na schemacie silnika prądu stałego symbolem A1A2 oznaczono uzwojenie
A. komutacyjne.
B. wzbudzenia bocznikowe.
C. wzbudzenia szeregowe.
D. twornika.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.24-X-14.05).
Uzwojenie twornika, oznaczone na schemacie symbolem A1A2, odgrywa kluczową rolę w funkcjonowaniu silnika prądu stałego. Jego podstawowym zadaniem jest wytwarzanie momentu obrotowego, co jest niezbędne do napędu różnorodnych aplikacji, od małych silników w urządzeniach domowych po duże silniki w przemyśle. W przypadku silników z uzwojeniem twornika, struktura wirnika oraz sposób, w jaki uzwojenie jest umieszczone, mają bezpośredni wpływ na efektywność energetyczną oraz wydajność całego systemu. W branży inżynieryjnej standardem jest stosowanie materiałów i technologii, które minimalizują straty energii oraz zwiększają moment obrotowy. Ponadto, odpowiednia kontrola jakości oraz procedury testowe są niezbędne do zapewnienia niezawodności i trwałości uzwojeń twornika. Warto również wspomnieć o technologiach takich jak PWM (modulacja szerokości impulsu), które pozwalają na optymalne zarządzanie mocą w silnikach prądu stałego, co dodatkowo zwiększa ich efektywność.
Wybór innej opcji niż uzwojenie twornika wskazuje na pewne nieporozumienia dotyczące budowy i działania silników prądu stałego. Uzwojenie wzbudzenia szeregowego, choć istotne, odpowiada za generowanie pola magnetycznego, a nie za wytwarzanie momentu obrotowego. W przypadku silników, które mają uzwojenie szeregowe, jego parametry wpływają na działanie silnika tylko pośrednio. Uzwojenie komutacyjne, które również nie jest poprawną odpowiedzią, jest związane z procesem komutacji, a jego zadaniem jest zmiana kierunku przepływu prądu w uzwojeniach twornika. W praktyce, błędne przypisanie roli uzwojenia komutacyjnego do wytwarzania momentu obrotowego może prowadzić do nieporozumień w projektowaniu i eksploatacji silników. Z kolei wzbudzenie bocznikowe, które jest alternatywą dla wzbudzenia szeregowego, również nie odpowiada za moment obrotowy, lecz pełni rolę w stabilizacji charakterystyki prądowo-napięciowej silnika. Często mylnie sądzimy, że wszystkie uzwojenia w silniku mają tę samą funkcję, co prowadzi do błędnych interpretacji działania tych elementów. Kluczowe jest zrozumienie, że każdy typ uzwojenia w silniku pełni określoną rolę, a ich funkcje są ze sobą ściśle powiązane, co wymaga pełnego zrozumienia zasad elektromechaniki.
