Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych

Zawód: Technik elektryk

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

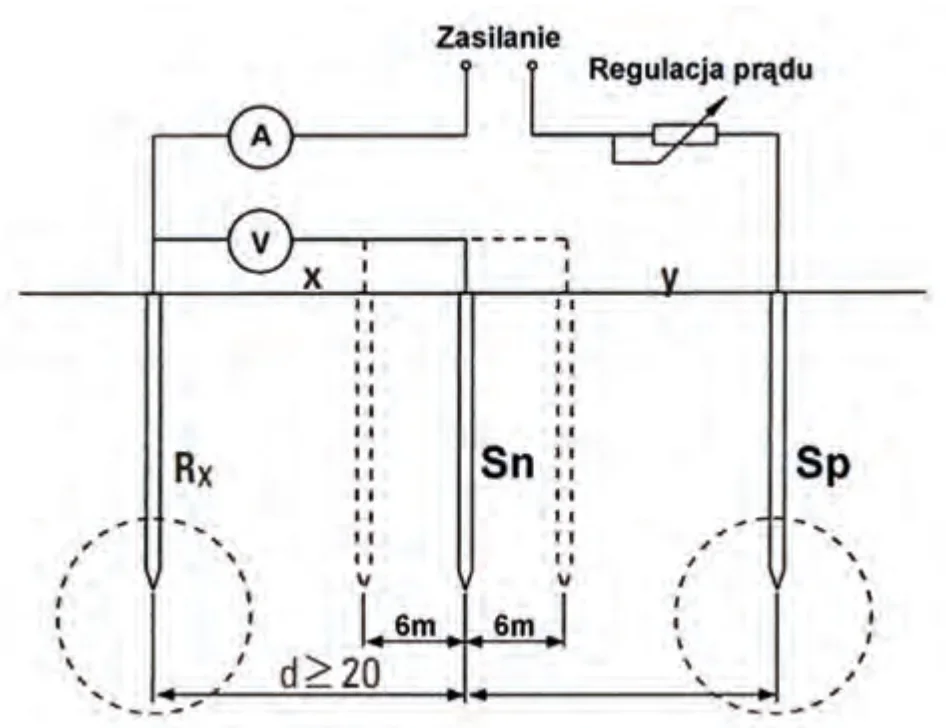

Na rysunku przedstawiono sposób wykonywania pomiaru

Schemat pomiaru z amperomierzem A, woltomierzem V, regulacją prądu i sondami Rx, Sn, Sp wbitymi w grunt
A. rezystancji izolacji ścian i podłóg.
B. rezystancji uziemienia.
C. ciągłości przewodu ochronnego.
D. impedancji pętli zwarcia.

Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.24-X-17.01).

Rezystancja uziemienia jest kluczowym parametrem w systemach elektroenergetycznych, którego pomiar jest niezbędny do zapewnienia bezpieczeństwa instalacji elektrycznych. Na rysunku przedstawiono metodę pomiaru rezystancji uziemienia z wykorzystaniem techniki, w której zastosowane są elektrody pomocnicze oraz przyrządy pomiarowe, takie jak amperomierz i woltomierz. Umieszczenie elektrod w odpowiedniej odległości jest istotne, aby uzyskać dokładny wynik pomiaru. Rezystancja uziemienia powinna być niska, aby zapewnić efektywne odprowadzanie prądu w przypadku zwarcia lub innych awarii. Zgodnie z normami, wartości rezystancji uziemienia nie powinny przekraczać 10 Ω, co zapewnia odpowiednią ochronę przed porażeniem elektrycznym. Przykładem zastosowania tej procedury jest pomiar rezystancji uziemienia w elektrowniach czy instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo. Zrozumienie zasad pomiaru rezystancji uziemienia jest nieodzowne dla każdego elektryka czy inżyniera zajmującego się projektowaniem i eksploatacją instalacji elektrycznych.
Pomiar impedancji pętli zwarcia, ciągłości przewodu ochronnego, czy rezystancji izolacji ścian i podłóg to zagadnienia, które często mogą być mylone z pomiarem rezystancji uziemienia, jednak różnią się one fundamentalnie w zastosowaniach i metodologii. Impedancja pętli zwarcia odnosi się do oceny, jak szybko prąd zwarciowy może przepłynąć przez pętlę w przypadku awarii, co jest kluczowe dla ochrony przed skutkami zwarć. W przypadku pomiaru ciągłości przewodu ochronnego, celem jest upewnienie się, że przewód ochronny jest w odpowiednim stanie, co jest niezbędne dla zapewnienia ochrony przed porażeniem. Z kolei pomiar rezystancji izolacji dotyczy oceny, jak skutecznie izolacja zapobiega przepływowi prądu do ziemi, co jest kluczowe dla bezpieczeństwa użytkowników. Takie pomiary mogą być mylone z pomiarem rezystancji uziemienia, ponieważ wszystkie te pomiary dotyczą bezpieczeństwa instalacji elektrycznych, ale każdy z nich ma inne zastosowanie i cele. Zrozumienie różnic między tymi pomiarami jest kluczowe w pracy elektryka, aby uniknąć błędnych interpretacji wyników oraz nieprawidłowego przeprowadzania testów, co może prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa elektrycznego.
