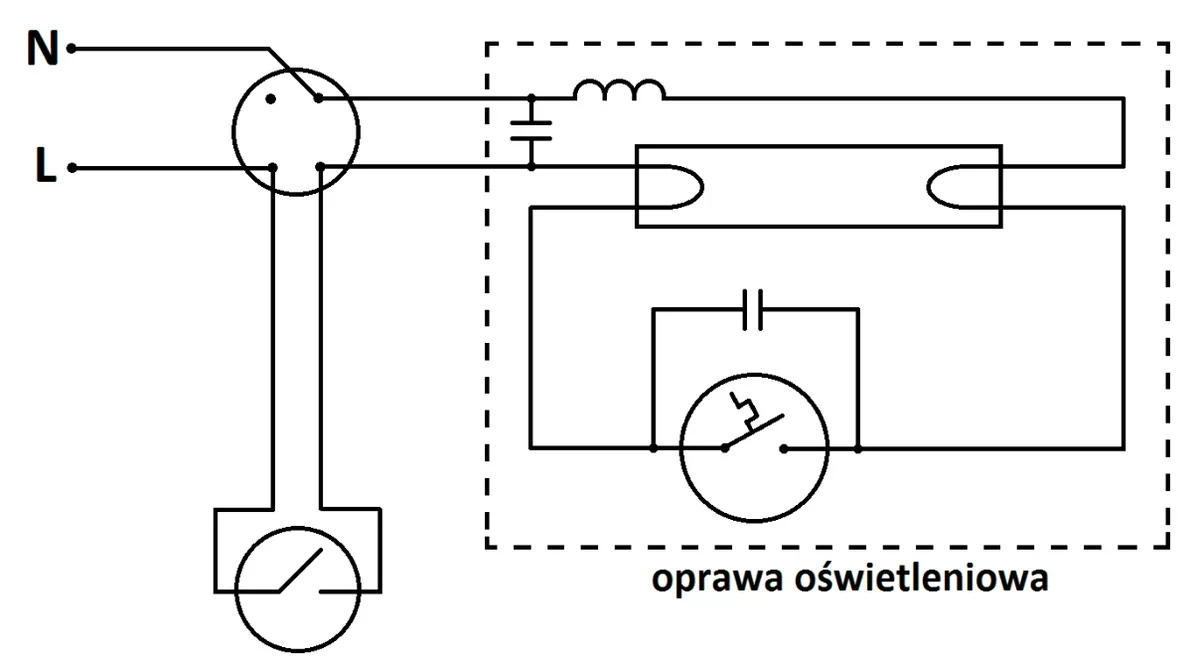

W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?
A. Dławik – uszkodzony, zapłonnik – sprawny, świetlówka – sprawna.
B. Dławik – sprawny, zapłonnik – uszkodzony, świetlówka – sprawna.
C. Dławik – uszkodzony, zapłonnik – sprawny, świetlówka – uszkodzona.
D. Dławik – sprawny, zapłonnik – sprawny, świetlówka – sprawna.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.24-X-16.01).
Odpowiedź wskazująca, że dławik jest sprawny, zapłonnik jest uszkodzony, a świetlówka jest sprawna, jest poprawna z technicznego punktu widzenia. Po załączeniu napięcia, żarzenie elektrod w świetlówce wskazuje na to, że dławik działa prawidłowo, dostarczając odpowiednie napięcie. Problem z zapłonem, który uniemożliwia świetlówce zapalenie się, leży w uszkodzeniu zapłonnika. Zdemontowanie zapłonnika i zapalenie się świetlówki potwierdza, że sama świetlówka jest sprawna. W praktyce, dławiki są odpowiedzialne za stabilizację prądu w obwodach świetlówek, a zapłonniki są kluczowym elementem w procesie zapłonu, co jest zgodne z ogólnymi normami instalacji elektrycznych. Dbałość o sprawność tych elementów jest kluczowa dla efektywności i bezpieczeństwa oświetlenia. Rekomendowanym podejściem w przypadku awarii sprzętu oświetleniowego jest regularne przeglądanie stanu technicznego komponentów oraz zgodność z normami EN 60598, które regulują bezpieczeństwo urządzeń oświetleniowych.
Wybór innych odpowiedzi jest wynikiem nieporozumienia dotyczącego funkcji poszczególnych komponentów instalacji oświetleniowej. Często myli się pojęcia związane z dławikiem i zapłonnikiem. W przypadku, gdy dławik byłby uszkodzony, nie dostarczałby wystarczającego napięcia do elektrod świetlówki, co skutkowałoby całkowitym brakiem jakiegokolwiek działania. Jednak w przedstawionej sytuacji żarzenie elektrod oznacza, że dławik jest sprawny. Z kolei uszkodzony zapłonnik, co jest kluczowe dla zapłonu świetlówki, nie pozwala na ich zapalenie, co jest zgodne z doświadczeniem wielu techników. Świetlówka nie mogłaby zapalić się w obecności sprawnego dławika i uszkodzonego zapłonnika, ale w przypadku braku zapłonnika, jak wykazano, świetlówka działa prawidłowo. Ponadto, wiele osób ma tendencję do przypisywania uszkodzenia komponentów na podstawie jednego objawu, co jest niewłaściwym podejściem w diagnostyce. W praktyce, niezbędne jest przeprowadzanie dokładnych testów wszystkich elementów obwodu, aby poprawnie zdiagnozować źródło problemu. Takie myślenie, które może prowadzić do błędnych wniosków, jest typowe dla nieprzygotowanych techników. Dlatego zaleca się przeszkolenie w zakresie podstawowych zasad działania urządzeń oświetleniowych oraz regularne diagnozowanie stanu technicznego systemów oświetleniowych.
