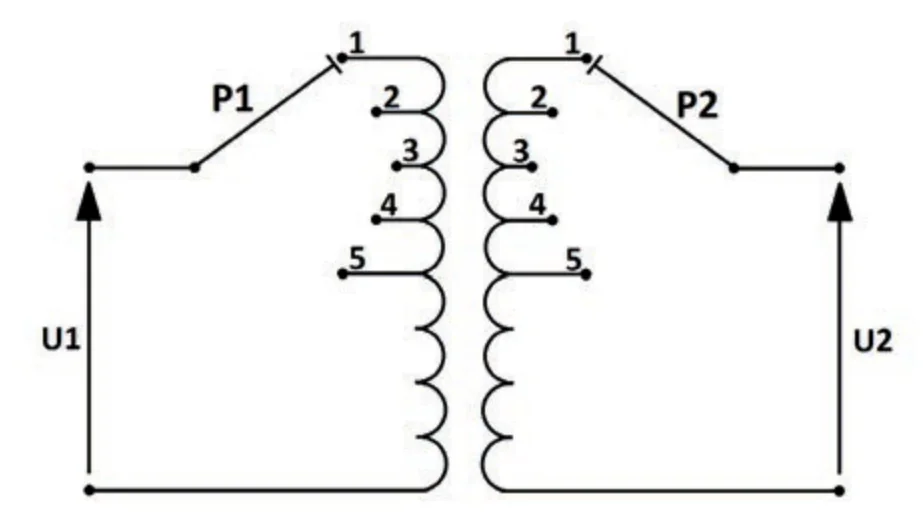

W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2.
Po takim przełączeniu napięcie po stronie wtórnej
A. nie ulegnie zmianie.
B. wzrośnie dwukrotnie.
C. zmaleje dwukrotnie.
D. będzie równe zero.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.24-X-16.01).
Odpowiedź "nie ulegnie zmianie" jest prawidłowa, ponieważ stosunek napięć w transformatorze jednofazowym zależy od stosunku liczby zwojów uzwojenia pierwotnego do wtórnego. Zmniejszenie liczby zwojów w obu uzwojeniach do połowy nie zmienia tego stosunku, a tym samym napięcie po stronie wtórnej pozostaje takie samo. W praktyce, jeśli transformator ma 100 zwojów w uzwojeniu pierwotnym i 50 w wtórnym, to stosunek napięć wynosi 2:1. Po zmniejszeniu zwojów do 50 i 25, stosunek nadal wynosi 2:1. Takie zjawisko jest zgodne z zasadą działania transformatorów, która mówi, że zmiana liczby zwojów w obu uzwojeniach w tym samym stopniu nie wpływa na ich wzajemny stosunek. W zastosowaniach inżynierskich, ważne jest zrozumienie tego zjawiska przy projektowaniu układów zasilających, aby zapewnić stabilność napięcia w różnych warunkach obciążenia.
Wybierając odpowiedzi, które sugerują, że napięcie po stronie wtórnej będzie równe zero, zmaleje dwukrotnie lub wzrośnie dwukrotnie, można wpaść w typowe pułapki myślowe związane z zasadami działania transformatorów. Napięcie wtórne nie będzie zerowe, ponieważ transformator nadal działa i generuje napięcie przy zasilaniu, o ile uzwojenie pierwotne jest podłączone do źródła napięcia. Ponadto, stwierdzenie, że napięcie zmaleje dwukrotnie lub wzrośnie dwukrotnie, zakłada, że stosunek zwojów zmienia się, co nie jest prawdą w przypadku równoczesnego zmniejszenia liczby zwojów w obu uzwojeniach. Właściwe zrozumienie działania transformatora jest kluczowe, ponieważ nieprawidłowe interpretacje mogą prowadzić do błędnych założeń w projektowaniu obwodów elektrycznych. Kiedy liczba zwojów w uzwojeniu wtórnym jest proporcjonalna do liczby zwojów w uzwojeniu pierwotnym, napięcie wtórne pozostaje stabilne. Zrozumienie tej zasady pozwala inżynierom na precyzyjne projektowanie transformatorów, które są kluczowymi elementami w systemach zasilających, gdzie napięcia muszą być dostosowywane w zależności od wymagań aplikacji.
