Układ przedstawiony na rysunku służy do

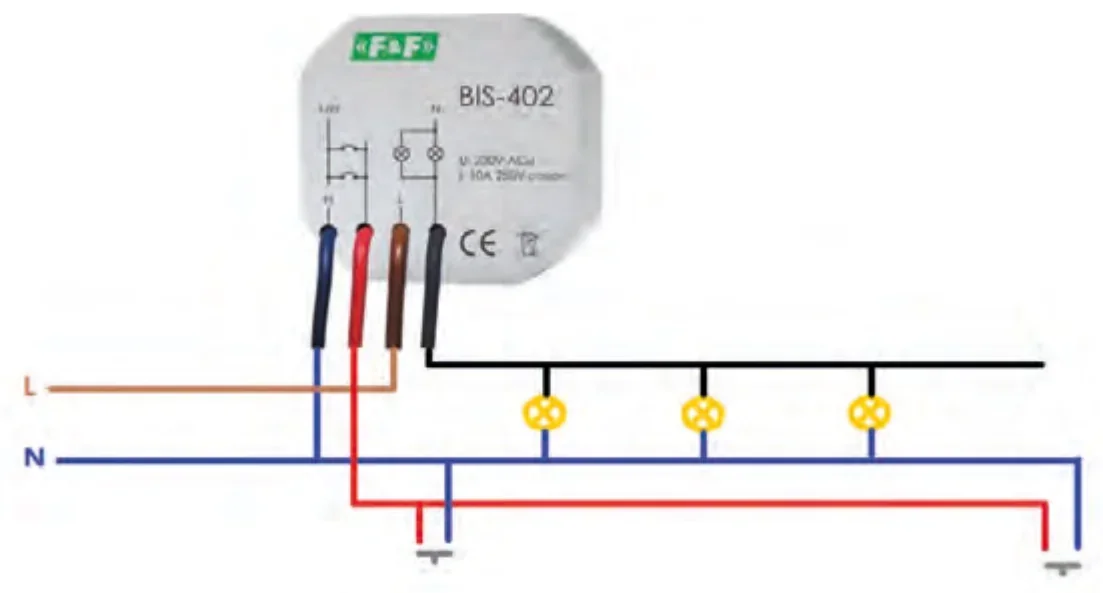

Schemat podłączenia przekaźnika BIS-402 do przewodów L, N i trzech lamp
A. sterowania żaluzjami.
B. zabezpieczenia przeciążeniowego obwodu.
C. zdalnego sterowania bramą.
D. załączania oświetlenia korytarza.

Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.24-X-17.01).

Poprawna odpowiedź dotyczy załączania oświetlenia korytarza. Na schemacie zastosowano czujnik ruchu BIS-402, który jest powszechnie wykorzystywany w automatycznych systemach oświetleniowych. Działa on na zasadzie wykrywania ruchu w swoim zasięgu, co automatycznie uruchamia źródło światła. Jest to szczególnie przydatne w miejscach o dużym ruchu, takich jak korytarze, gdzie oświetlenie powinno być aktywowane tylko wtedy, gdy jest to konieczne. Tego typu rozwiązania przyczyniają się do oszczędności energii, eliminując potrzebę manualnego włączania i wyłączania świateł. W praktyce, stosując czujniki ruchu, można także zwiększyć bezpieczeństwo, ponieważ światło automatycznie zapala się, gdy ktoś wchodzi do korytarza, co zniechęca do niepożądanych działań. Dobrymi praktykami są także odpowiednie umiejscowienie czujników oraz ich konfiguracja, aby uniknąć fałszywych alarmów, co pozwala na optymalne działanie systemu oświetleniowego.
Odpowiedzi, które wskazują na zabezpieczenie przeciążeniowe obwodu, sterowanie żaluzjami czy zdalne sterowanie bramą, nie mają związku z przedstawionym schematem elektrycznym. Zabezpieczenie przeciążeniowe dotyczy systemów, które chronią obwody przed nadmiernym prądem, co jest niezbędne w rozdzielnicach elektrycznych, ale na schemacie nie widać elementów charakterystycznych dla takich rozwiązań, jak bezpieczniki czy wyłączniki różnicowoprądowe. Z kolei sterowanie żaluzjami wymagałoby zastosowania siłowników lub mechanizmów otwierających, co również nie jest przedstawione w schemacie. Zdalne sterowanie bramą zazwyczaj wiąże się z zastosowaniem pilotów i odbiorników radiowych, co również nie występuje w tym układzie. Często pojawiającym się błędem myślowym jest założenie, że każdy schemat elektryczny musi być związany z bardziej skomplikowanymi systemami automatyki, podczas gdy w rzeczywistości proste rozwiązania, takie jak czujniki ruchu, są wystarczające i efektywne w codziennym użytku. Ważne jest, aby podczas analizy schematów elektrycznych dokładnie zrozumieć, jakie elementy są używane i do jakiego celu są przeznaczone, aby uniknąć mylnych interpretacji.
