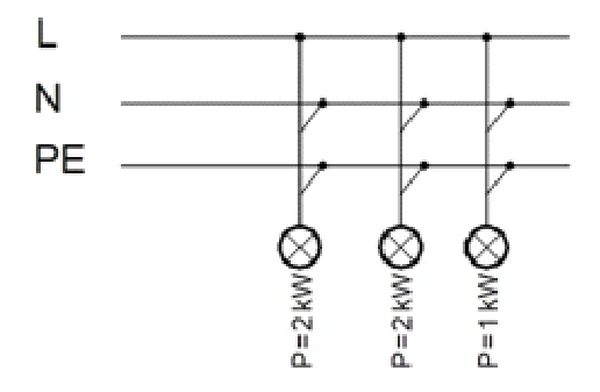

Określ typ charakterystyki czasowo-prądowej oraz minimalną wartość prądu znamionowego instalacyjnego wyłącznika nadprądowego do zabezpieczenia instalacji elektrycznej przedstawionej na schemacie, zakładając jednoczesną pracę odbiorników.
A. C, 25 A
B. B, 25 A
C. B, 20 A
D. C, 20 A
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.24-SG-20.06).
Odpowiedź "B, 25 A" jest prawidłowa, ponieważ przy założonej całkowitej mocy odbiorników wynoszącej 5 kW oraz napięciu sieci 230 V, obliczony prąd znamionowy instalacji wynosi około 21,74 A. Zgodnie z normami, w celu zapewnienia odpowiedniej ochrony instalacji elektrycznej, należy wybrać wyłącznik nadprądowy o prądzie znamionowym, który jest nieco wyższy niż obliczona wartość. W tym przypadku, najbliższą wartością spełniającą to kryterium jest 25 A. Typ charakterystyki czasowo-prądowej B jest dedykowany do ochrony instalacji domowych, ponieważ pozwala na tolerowanie krótkotrwałych przeciążeń, które mogą występować przy uruchamianiu silników elektrycznych lub przy nagłym wzroście obciążenia. Wybór odpowiedniego wyłącznika nadprądowego jest kluczowy dla zapewnienia bezpieczeństwa, ochrony przed pożarami oraz trwałości instalacji elektrycznej, co wpisuje się w standardy takie jak IEC 60898.
Wybór innych opcji, takich jak "C, 20 A" lub "B, 20 A", jest nieprawidłowy, ponieważ nie uwzględnia obliczonego prądu znamionowego wynoszącego około 21,74 A. Zastosowanie wyłącznika o prądzie znamionowym 20 A zagraża bezpieczeństwu instalacji, gdyż w przypadku nagłego wzrostu obciążenia, może on zadziałać, przerywając zasilanie, co prowadzi do niepożądanych przerw w pracy urządzeń. Typ charakterystyki C jest bardziej odpowiedni dla obwodów, gdzie prądy rozruchowe są znacznie wyższe, co nie jest typowe dla instalacji domowych. Wybierając niewłaściwy typ wyłącznika, można doświadczyć fałszywych wyłączeń, co może prowadzić do frustracji użytkowników oraz potencjalnych uszkodzeń sprzętu. Innym błędem myślowym jest mylenie typów charakterystyk wyłączników, co może wynikać z braku znajomości ich zastosowania. Kluczowe jest zrozumienie, że typ B jest dostosowany do obciążeń, jakie występują typowo w gospodarstwach domowych, a typ C jest przeznaczony do bardziej wymagających aplikacji przemysłowych. Dlatego zawsze warto zwracać uwagę na specyfikacje oraz normy dotyczące ochrony instalacji elektrycznych, aby zapewnić ich prawidłowe i bezpieczne funkcjonowanie.
