W prostowniku półprzewodnikowym tyrystory zabezpieczone były wkładkami topikowymi szybkimi. Który typ charakterystyki czasowo-prądowej powinny mieć wyłączniki nadmiarowe, zastosowane jako zamienniki tych wkładek?
A. K
B. C
C. Z
D. B
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.24-X-15.08).

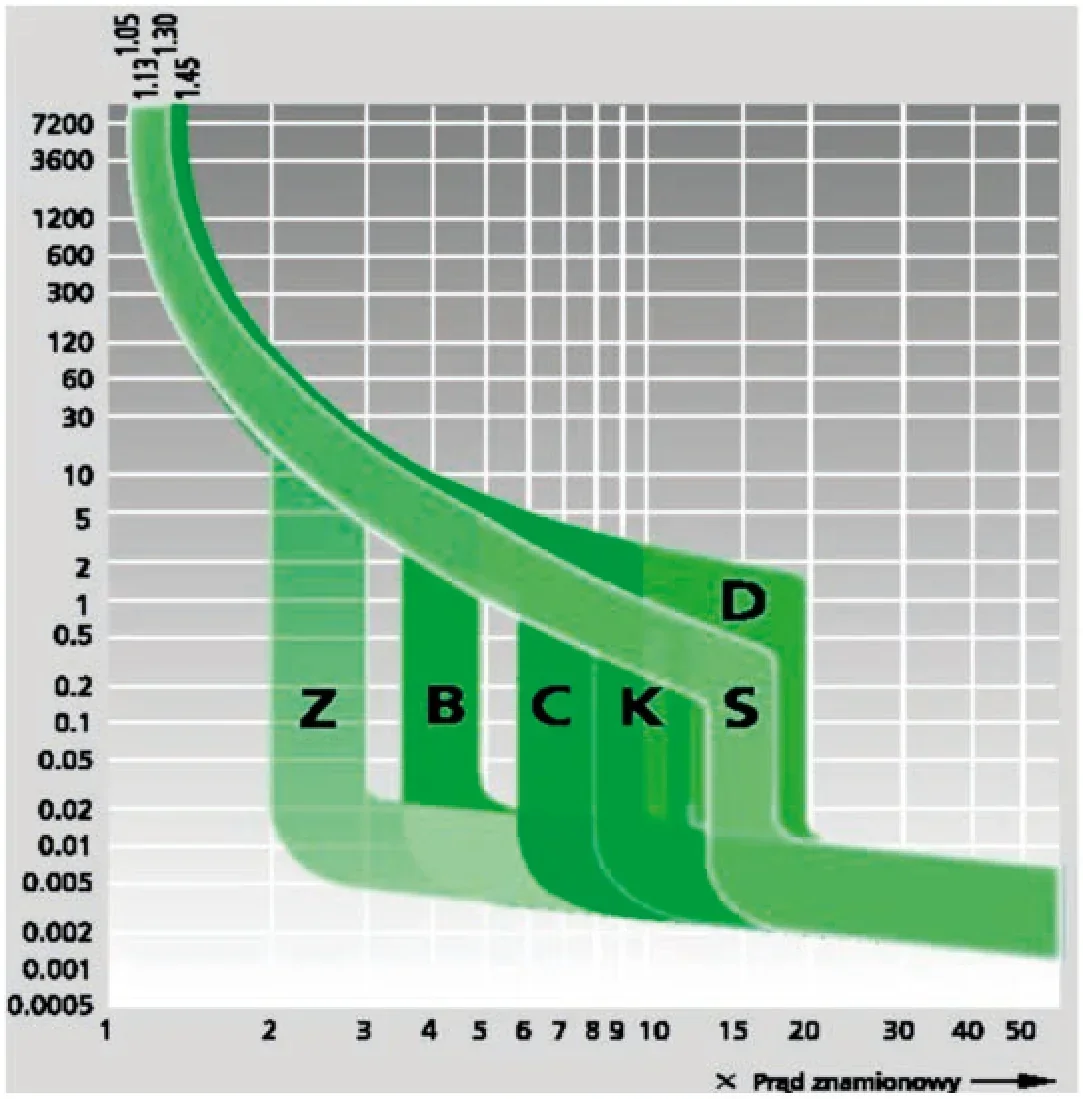

Odpowiedź Z jest prawidłowa, ponieważ charakterystyka czasowo-prądowa wyłączników nadmiarowych powinna być zbliżona do charakterystyki wkładek topikowych, które są zastępowane. Wkładki topikowe szybkie, jak te stosowane w prostownikach półprzewodnikowych, mają charakterystykę zbliżoną do charakterystyki Z, co oznacza, że działają szybko przy krótkotrwałych przeciążeniach. Ta cecha jest kluczowa w aplikacjach z tyrystorami, które są wrażliwe na nagłe zmiany prądu. Przykładowo, w instalacjach, gdzie tyrystory są używane do sterowania dużymi prądami, zastosowanie wyłączników o charakterystyce Z pozwala na skuteczną ochronę przed uszkodzeniem w wyniku przeciążeń. Zgodnie z normami, takimi jak IEC 60947-2, dobranie odpowiednich wyłączników nadmiarowych nie tylko zwiększa bezpieczeństwo, ale także poprawia niezawodność systemów energetycznych. Ostatecznie, właściwy dobór charakterystyki czasowo-prądowej wyłączników wpływa na żywotność komponentów oraz na całkowitą efektywność instalacji.
Wybór błędnej charakterystyki czasowo-prądowej, takiej jak C, B, czy K, może prowadzić do niewłaściwej ochrony układów elektronicznych, zwłaszcza w kontekście zastosowań z tyrystorami. Charakterystyka C, charakteryzująca się wyższą tolerancją na przeciążenia, może być niewystarczająca w sytuacjach, gdzie występują nagłe wzrosty prądu. Tyrystory, jako elementy półprzewodnikowe, są bardzo wrażliwe na chwilowe przeciążenia, a ich uszkodzenie może być wynikiem opóźnionej reakcji wyłączników. Wybór charakterystyki B, która działa wolniej przy przeciążeniach, nie zapewnia szybkiej reakcji potrzebnej do ochrony tyrystorów. Z kolei wyłączniki o charakterystyce K, przeznaczone głównie do ochrony silników, nie są odpowiednie do zastosowań z podzespołami półprzewodnikowymi. Konsekwencją błędnego doboru może być nie tylko uszkodzenie urządzeń, ale również poważne zagrożenie dla bezpieczeństwa instalacji. Normy, takie jak IEC 60947-2, jasno określają wymagania dotyczące charakterystyk czasowo-prądowych, które muszą być dostosowane do specyfiki chronionych elementów. Dlatego ważne jest, aby dokładnie analizować potrzeby systemu i wybierać odpowiednie komponenty, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo działania.
