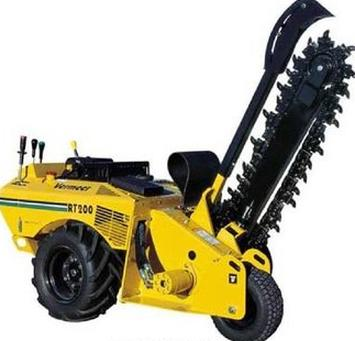

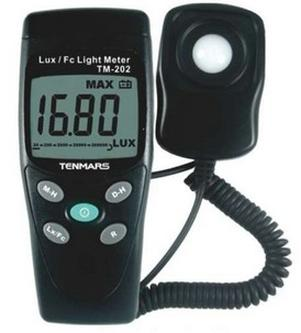

Które urządzenie przedstawiono na ilustracji?


| Wartość rezystancji pomiędzy zaciskami: | |||||
|---|---|---|---|---|---|
| A1-A2 | D1-D2 | E1-E2 | A1-PE | D1-PE | E1-PE |
| 0,8 Ω | 0,9 Ω | 4,7 Ω | 123,1 MΩ | 102,5 MΩ | 166,6 MΩ |
| Dostępne kondensatory: 10 μF/100 VAC/50 Hz 18 μF/100 VAC/50 Hz 2,0 μF/230 VAC/50 Hz 4,0 μF/230 VAC/50 Hz 4,5 μF/230 VAC/50 Hz |
| Lp. | Pomiar rezystancji między punktami | Wartość Ω |
|---|---|---|
| 1 | 2 – 3 | 0 |
| 2 | 3 – 5 | 0 |
| 3 | 5 – 6 (łącznik w pozycji otwarty) | 0 |
| 4 | 5 – 6 (łącznik w pozycji zamknięty) | 0 |
| 5 | 4 – 7 | 0 |

| Tabela obciążalności prądowej przewodów | ||||||
|---|---|---|---|---|---|---|
| Przekrój przewodu mm2 | Jeden lub kilka kabli 1-żyłowych ułożonych w rurze | Kilka kabli np.: przewody płaszczowe, rurowe, wtynkowe | Pojedynczy w powietrzu, przy czym odstęp odpowiada przynajmniej średnicy kabla | |||
| Żyła Cu, A | Żyła Al, A | Żyła Cu, A | Żyła Al, A | Żyła Cu, A | Żyła Al, A | |
| 0,75 | - | - | 12 | - | 15 | - |
| 1,0 | 11 | - | 15 | - | 19 | - |
| 1,5 | 15 | - | 18 | - | 24 | - |
| 2,5 | 20 | 15 | 26 | 20 | 32 | 26 |
| 4 | 25 | 20 | 34 | 27 | 42 | 33 |
| Przekrój przewodu mm² | Jeden lub kilka przewodów 1-żyłowych ułożonych w rurze | Przewody płaszczowe, rurowe, wtynkowe | Przewody gołe | ||||
|---|---|---|---|---|---|---|---|
| Żyła Cu, A | Żyła Al., A | Żyła Cu, A | Żyła Al, A | Żyła Cu, A | Żyła Al, A | ||
| A. | 1,0 | 11 | - | 15 | - | 19 | - |
| B. | 1,5 | 15 | - | 18 | - | 24 | - |
| C. | 2,5 | 20 | 15 | 26 | 20 | 32 | 26 |
| D. | 4,0 | 25 | 20 | 34 | 27 | 42 | 33 |
