ELE.05 Pytanie 801
Eksploatacja maszyn, urządzeń…
Którym z przewodów należy wykonać przyłącze napowietrzne budynku z sieci TN-C o napięciu 230/400 V?
A. Przewodem 4.
B. Przewodem 3.
C. Przewodem 1.
D. Przewodem 2.
Filtrowanie pytań
ELE.05 Pytanie 802
Eksploatacja maszyn, urządzeń…
Czym charakteryzują się urządzenia oznaczone znakiem pokazanym na rysunku?
A. Muszą być umieszczane poza zasięgiem ręki.
B. Muszą być zasilane bardzo niskim napięciem bezpiecznym.
C. Mają podwójną lub wzmocnioną izolację.
D. Wymagają ogrodzeń, jako ochrony przeciwporażeniowej.
Montaż, uruchamianie i konser…
Którą z przedstawionych opraw oświetleniowych należy zastosować w piwnicy o zwiększonej wilgotności?
A. B.
B. A.
C. C.
D. D.
Eksploatacja maszyn, urządzeń…
Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?
A. Zbyt wysokie obroty wirnika
B. Przegrzanie uzwojeń wirnika
C. Zwarcie pomiędzy zwojami wirnika
D. Przegrzanie uzwojeń stojana
Eksploatacja maszyn, urządzeń…
W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?
| Silnik 3~ Typ 1E2-90S-4 S1 1,1 kW 3,2/1,8 A Izol. F IP55 1420 obr/min cosφ 0,75 230/400 V 50 Hz |
A. In = 2 A, Un = 200 V
B. In = 1 A, Un = 400 V
C. In = 2 A, Un = 400 V
D. In = 1 A, Un = 200 V
Montaż, uruchamianie i konser…
Ile par biegunów magnetycznych posiada stojan silnika pierścieniowego synchronizowanego, jeżeli jego prędkość obrotowa przy zasilaniu napięciem o częstotliwości 50 Hz wynosi 1 000 obr./min?
A. 2 pary.
B. 4 pary.
C. 1 parę.
D. 3 pary.
Montaż, uruchamianie i konser…
Jaką minimalną wartość powinno mieć napięcie probiercze miernika używanego do pomiaru rezystancji izolacji w instalacji elektrycznej pracującej pod napięciem 230/400 V?
A. 250 V
B. 1 000 V
C. 500 V
D. 2 500 V
Eksploatacja maszyn, urządzeń…
Aby ocenić kondycję techniczną przewodów wyrównawczych, należy zmierzyć między każdą dostępną częścią przewodzącą a najbliższym punktem głównego przewodu wyrównawczego
A. spadek napięcia
B. pojemność doziemną
C. natężenie prądu
D. rezystancję przewodów
ELE.02 Pytanie 809
Montaż, uruchamianie i konser…
Podczas przeprowadzania inspekcji instalacji elektrycznej w budynku mieszkalnym nie jest wymagane sprawdzanie
A. wartości rezystancji izolacji przewodów
B. poprawności działania wyłącznika różnicowoprądowego
C. nastaw urządzeń zabezpieczających w instalacji
D. stanu obudów wszystkich elementów instalacji
ELE.02 Pytanie 810
Montaż, uruchamianie i konser…
Zamiast starego bezpiecznika trójfazowego 25A, należy zastosować wysokoczuły wyłącznik różnicowoprądowy. Który z przedstawionych w katalogu, należy wybrać?
| Wyłącznik | Oznaczenie |
|---|---|
| A. | BPC 425/030 4P AC |
| B. | BDC 225/030 2P AC |
| C. | BPC 425/100 4P AC |
| D. | BDC 440/030 4P AC |
A. A.
B. C.
C. D.
D. B.
Montaż, uruchamianie i konser…
Jaki element przedstawiono na rysunku?
A. Wkrętkę redukcyjną.
B. Tulejkę.
C. Wkrętkę dławikową.
D. Złączkę.
ELE.02 Pytanie 812
Montaż, uruchamianie i konser…

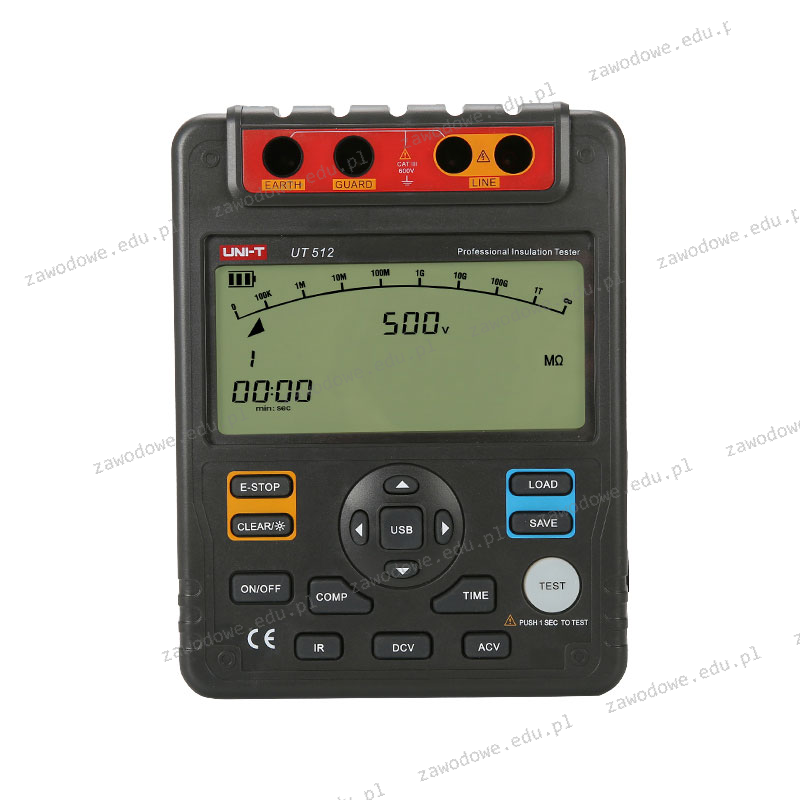

Przedstawiony na rysunku przyrząd umożliwia
A. testowanie działania wyłączników różnicowoprądowych.
B. testowanie zabezpieczeń nadprądowych.
C. pomiar rezystancji żył przewodów ochronnych.
D. określenie parametrów pętli zwarciowej.
Eksploatacja maszyn, urządzeń…
W przypadku pomiarów rezystancji izolacyjnej w całej instalacji elektrycznej budynku, który jest zasilany napięciem 230/400 V, powinno się je przeprowadzać przy odłączonym zasilaniu i przy
A. otwartych łącznikach i odłączonych odbiornikach
B. otwartych łącznikach i załączonych odbiornikach
C. zamkniętych łącznikach i załączonych odbiornikach
D. zamkniętych łącznikach i odłączonych odbiornikach
ELE.02 Pytanie 814
Montaż, uruchamianie i konser…
Jak długo maksymalnie może trwać samoczynne wyłączenie zasilania w obwodzie odbiorczym z napięciem przemiennym 230 V i prądem obciążenia do 32 A, w sieci TN, spełniający wymagania dotyczące ochrony przed dotykiem pośrednim?
A. 0,2 sekundy
B. 1 sekundę
C. 5 sekund
D. 0,4 sekundy
Montaż, uruchamianie i konser…
Który symbol graficzny w ideowym schemacie jednoliniowym instalacji elektrycznej obrazuje łącznik ze schematu wieloliniowego pokazany na rysunku?
A. B.
B. A.
C. D.
D. C.
ELE.05 Pytanie 816
Eksploatacja maszyn, urządzeń…
W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?
A. Dławik — sprawny, zapłonnik — uszkodzony, świetlówka — sprawna.
B. Dławik — sprawny, zapłonnik — sprawny, świetlówka — sprawna.
C. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — sprawna.
D. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — uszkodzona.
Montaż, uruchamianie i konser…
W jaki sposób steruje się oświetleniem w układzie, którego schemat przedstawiono na rysunku?
| Łącznik 1 steruje | Łącznik 2 steruje | |
|---|---|---|
| A. | oddzielnie źródłami światła tylko w punkcie A. | oddzielnie źródłami światła tylko w punkcie B. |
| B. | oddzielnie po jednym ze źródeł światła w punktach A i B. | oddzielnie po jednym ze źródeł światła w punktach A i B. |
| C. | wszystkimi źródłami światła jednocześnie tylko w punkcie A. | wszystkimi źródłami światła jednocześnie tylko w punkcie B. |
| D. | wszystkimi źródłami światła w punktach A i B jednocześnie. | wszystkimi źródłami światła w punktach A i B jednocześnie. |
A. C.
B. B.
C. D.
D. A.
Eksploatacja maszyn, urządzeń…
Jakie przyrządy można zastosować do pomiaru mocy czynnej?
A. Woltomierz i amperomierz
B. Amperomierz oraz licznik
C. Woltomierz oraz omomierz
D. Waromierz oraz amperomierz
Montaż, uruchamianie i konser…
Wyłącznik różnicowoprądowy reagujący na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA i na prądy wyprostowane, oznaczony jest symbolem graficznym
A. B.
B. D.
C. C.
D. A.
Eksploatacja maszyn, urządzeń…
Aby ocenić efektywność ochrony przed porażeniem elektrycznym realizowanej przez automatyczne odłączenie zasilania zabezpieczeniem o określonym prądzie wyłączenia w systemie elektrycznym o danej wartości napięcia znamionowego, potrzebna jest informacja o wartości
A. maksymalnego spadku częstotliwości w sieci zasilającej
B. impedancji pętli zwarcia instalacji
C. maksymalnej współczynnika przepięć
D. mocy zainstalowanych urządzeń elektrycznych w instalacji
Eksploatacja maszyn, urządzeń…
Jakie z poniższych warunków powinno być spełnione w instalacji mieszkalnej, aby zagwarantować minimalną ochronę przed porażeniem prądem elektrycznym?
A. Montowanie w instalacji wyłącznika różnicowoprądowego
B. Wykorzystanie przewodów roboczych o właściwej wartości rezystancji izolacji
C. Zrealizowanie instalacji elektrycznej przy użyciu przewodu o żyłach w formie linki
D. Podłączenie styków ochronnych gniazd do przewodu ochronnego systemu
ELE.05 Pytanie 822
Eksploatacja maszyn, urządzeń…
Które z przedstawionych na rysunkach oznaczeń powinno się znajdować na wyłączniku różnicowoprądowym przeznaczonym do ochrony przeciwporażeniowej w sieci prądu stałego?
A. B.
B. A.
C. C.
D. D.
Montaż, uruchamianie i konser…
Ile wynosi wartość międzyszczytowa przedstawionego przebiegu napięcia?
A. 5,0 V
B. 2,5 V
C. 6,0 V
D. 1,5 V
Montaż, uruchamianie i konser…
W instalacji domowej jako dodatkowy element zabezpieczający przed porażeniem prądem powinno się użyć wyłącznika różnicowoprądowego o wartościach prądu różnicowego
A. 100 mA
B. 10 mA
C. 300 mA
D. 30 mA
Montaż, uruchamianie i konser…
Co może być przyczyną usterki na przedstawionym schemacie, jeżeli: żarówka E2 świeci się, a żarówka E1 nie świeci się, obie żarówki są sprawne, zmierzone napięcie U12 = 228 V, oprawy E1 i E2 są sprawne?
A. Uszkodzone przewody pomiędzy W1 a W2
B. Uszkodzony przewód pomiędzy W3 a E1
C. Uszkodzony przewód pomiędzy W1 a S191B10
D. Uszkodzone przewody pomiędzy W2 a W3
Montaż, uruchamianie i konser…
Na którym rysunku przedstawiono schemat montażowy zgodny z przedstawionym planem instalacji?
A. D.
B. B.
C. A.
D. C.
Montaż, uruchamianie i konser…
Które z uzwojeń bocznikowego silnika prądu stałego uległo przerwaniu, jeśli nastąpił gwałtowny wzrost prędkości obrotowej jego wirnika?
A. Komutacyjne.
B. Wzbudzenia.
C. Kompensacyjne.
D. Twornika.
Eksploatacja maszyn, urządzeń…
Którymi z wymienionych aparatów można zastąpić przedstawiony na rysunku wyłącznik silnikowy w celu zabezpieczenia silnika indukcyjnego, zachowując wszystkie funkcje aparatu?
A. Bezpiecznikiem, przekaźnikiem termobimetalowym i stycznikiem.
B. Wyłącznikiem nadprądowym, przekaźnikiem termicznym i wyłącznikiem.
C. Bezpiecznikiem, stycznikiem i wyłącznikiem.
D. Wyłącznikiem nadprądowym i przełącznikiem gwiazda-trójkąt.
Eksploatacja maszyn, urządzeń…
Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?
A. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.
B. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.
C. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.
D. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.
ELE.05 Pytanie 830
Eksploatacja maszyn, urządzeń…
W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm2. W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?
A. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu silnika.
B. Wirnik silnika zmieni kierunek wirowania na przeciwny.
C. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.
D. Silnik będzie pracował z mocą mniejszą od znamionowej.
Eksploatacja maszyn, urządzeń…
Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?
A. A.
B. C.
C. B.
D. D.
ELE.02 Pytanie 832
Montaż, uruchamianie i konser…
Na której ilustracji przedstawiono element osprzętu elektrycznego przeznaczony do montażu na tynku?
A. Na ilustracji 2.
B. Na ilustracji 4.
C. Na ilustracji 3.
D. Na ilustracji 1.
Eksploatacja maszyn, urządzeń…
Jaki przyrząd jest przeznaczony do bezpośredniego pomiaru współczynnika mocy w silniku indukcyjnym?
A. Fazomierz
B. Watomierz
C. Waromierz
D. Częstościomierz
ELE.05 Pytanie 834
Eksploatacja maszyn, urządzeń…
Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U = 0 V; V2: U = 230 V; V3: U = 0 V oznaczają uszkodzenie
A. styków pomocniczych K1
B. przycisku S3
C. styków pomocniczych K2
D. cewki stycznika K2
Eksploatacja maszyn, urządzeń…
Jaką minimalną wartość rezystancji powinna mieć podłoga i ściany w izolowanym miejscu pracy z urządzeniami pracującymi na napięciu 400 V, aby zapewnić efektywną ochronę przeciwporażeniową przed dotykiem pośrednim?
A. 50kΩ
B. 10kΩ
C. 75kΩ
D. 25kΩ
Montaż, uruchamianie i konser…
Wskaż skutek bezpośredni porażenia pracownika prądem przemiennym.
A. Uszkodzenie narządów słuchu.
B. Migotanie komór sercowych.
C. Uszkodzenie mechaniczne ciała w wyniku upadku.
D. Naświetlenie oczu łukiem elektrycznym.
Eksploatacja maszyn, urządzeń…
Którą wielkość fizyczną odbiornika trójfazowego złożonego z trzech jednakowych elementów o impedancji Z wyznacza się z wykorzystaniem wskazania przyrządu włączonego do układu zgodnie z przedstawionym schematem?
A. Moc czynną.
B. Energię bierną.
C. Moc bierną.
D. Energię czynną.
Eksploatacja maszyn, urządzeń…
W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcia tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?
| Nazwa obwodu | Wartość impedancji pętli zwarcia, Ω |
|---|---|
| G1 | 2,55 |
| G2 | 2,90 |
| G3 | 2,66 |
| G4 | 2,87 |
Dla zapewnienia ochrony przeciwporażeniowej musi być spełniony warunek:
$$ Z_s \cdot I_a \leq U_0 $$
A. G1
B. G4
C. G2
D. G3
ELE.05 Pytanie 839
Eksploatacja maszyn, urządzeń…
W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2. Po takim przełączeniu napięcie po stronie wtórnej
A. zmaleje dwukrotnie.
B. wzrośnie dwukrotnie.
C. będzie równe zero.
D. nie ulegnie zmianie.
Eksploatacja maszyn, urządzeń…
Które z wymienionych czynności nie należą do zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne?
A. Dokonywanie oględzin wymagających demontażu.
B. Nadzorowanie urządzeń w czasie pracy.
C. Uruchamianie i zatrzymywanie urządzeń.
D. Wykonywanie przeglądów niewymagających demontażu.
