Question 1

ELE.02 Pytanie 121

Kategorie: Maszyny i urządzenia elektryczne Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

W jakiej jednostce miary określa się moment obrotowy, który należy zastosować przy dokręcaniu śrub w urządzeniach elektrycznych?

A. Pa

B. Nˑm

C. kgˑm2

D. kg

Answer

A. cztery wyłączniki różnicowoprądowe i pięć jednofazowych wyłączników nadprądowych.

B. jeden wyłącznik różnicowoprądowy, cztery trójfazowe wyłączniki nadprądowe i cztery jednofazowe wyłączniki nadprądowe.

C. cztery wyłączniki różnicowoprądowe, cztery trójfazowe wyłączniki nadprądowe i jeden jednofazowy wyłącznik nadprądowy.

D. pięć wyłączników różnicowoprądowych i cztery jednofazowe wyłączniki nadprądowe.

Answer

A. czas zadziałania wyzwalacza zwarciowego

B. zwarciową zdolność łączeniową

C. próg zadziałania wyzwalacza przeciążeniowego

D. wartość prądu wyłączającego

Answer

A. Ogrodzenie

B. Samoczynne wyłączenie zasilania

C. Umieszczenie części czynnych poza zasięgiem ręki

D. Obudowa

Answer

A. Zerwanie w układzie przewodów ochronnych

B. Uszkodzenia mechaniczne obudów oraz osłon urządzeń elektrycznych

C. Pogorszenie jakości izolacji przewodów instalacji

D. Przekroczenie maksymalnego czasu reakcji RCD

Answer

A. Wtyczki kabla zasilającego.

B. Oprawki źródła światła.

C. Puszki łączeniowej.

D. Gniazda wtykowego.

Answer

A. zielony

Answer

A. waromierza

Answer

A. wypalenie styków w łączniku

B. zwarcie między przewodem ochronnym a neutralnym

C. wilgotna izolacja przewodów zasilających

D. zwarcie między przewodem fazowym a neutralnym

Answer

A. O przerwie w uzwojeniu stojana

B. O uszkodzeniu przełącznika kierunku prądu w wirniku

C. O uszkodzeniu wyłącznika z regulatorem prędkości obrotowej

D. O zwarciu w uzwojeniach wirnika

Answer

A. Sprawdzenie stanu łożysk i przeprowadzenie pomiarów elektrycznych

B. Weryfikacja stanu przewodów ochronnych oraz ich połączeń

C. Kontrola zabezpieczeń i stanu osłon części wirujących

D. Ocena poziomu drgań oraz funkcjonowania układu chłodzenia

Answer

A. Charakterystykę B

Answer

A. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

B. Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową.

C. Przebicie izolacji uzwojenia bocznikowego do obudowy.

D. Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej.

Answer

A. Tylko po przeprowadzonym remoncie budynku

Answer

A. Karbowaną o średnicy 20 mm

B. Sztywną o przekroju 20 mm2

C. Sztywną o średnicy 20 mm

D. Karbowaną o przekroju 20 mm2

Answer

A. Ochrona przed porażeniem poprzez wykrycie różnicy prądów w przewodach

Answer

A. pomiaru rezystancji żył przewodów.

B. wyznaczania trasy przewodów.

C. sprawdzania ciągłości żył przewodów.

D. szacowania długości przewodów.

Answer

A. Przewód oponowy mieszkalny trzyżyłowy w izolacji polwinitowej

B. Sznur mieszkalny trzyżyłowy w izolacji polwinitowej

C. Przewód oponowy warsztatowy pięciożyłowy w izolacji polietylenowej

D. Sznur mieszkalny pięciożyłowy w izolacji polietylenowej

Answer

A. częstotliwości wraz ze zmianą napięcia zasilającego.

Answer

A. Lutownicę, zestaw wkrętaków, ściągacz izolacji

B. Nóż monterski, praskę, ściągacz izolacji

C. Nóż monterski, praskę, zestaw kluczy

D. Ściągacz izolacji, nóż monterski, wkrętak

Answer

A. Przesyłowych

Answer

A. Cewkę.

Answer

A. YStY 5xl mm2

Answer

A. Przekaźnik priorytetowy.

Answer

A. Przyrząd 4.

Answer

A. 7,7 Ω

Answer

A. zdemontować gniazdo i zaślepić puszkę

B. zakleić gniazdo taśmą izolacyjną

C. uszczelnić pęknięcia za pomocą kleju do tworzywa

D. wymienić gniazdo na nowe

Answer

A. Urządzenie 4.

Answer

A. Tranzystor polowy.

Answer

A. Sprawdzić funkcję przycisku "TEST" na wyłączniku RCD

B. Zmierzyć ciągłość przewodów ochronnych PE

C. Zmierzyć rezystancję izolacji przewodów w tym obwodzie

D. Sprawdzić kondycję połączeń przewodów w puszkach oraz aparatach

Answer

A. Zbyt wysoka wartość prądu długotrwałego

B. Poluzowanie śruby mocującej w puszce

C. Zbyt mały przekrój użytego przewodu

D. Wzrost napięcia zasilającego spowodowany przepięciem

Question 2

ELE.02 Pytanie 122

Kategorie: Instalacje elektryczne Ochrona przeciwporażeniowa Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

W rozdzielnicy instalacji mieszkaniowej, wykonanej zgodnie z przedstawionym schematem, należy zainstalować

Question 3

ELE.02 Pytanie 123

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Podczas sprawdzania samoczynnego wyłączenia zasilania jako metody ochrony przeciwporażeniowej w sieciach TN-S, realizowanego poprzez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia, należy dla danego wyłącznika ustalić

Question 4

ELE.05 Pytanie 124

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Który z podanych środków można uznać za metodę ochrony przed porażeniem w przypadku uszkodzenia?

Question 5

ELE.02 Pytanie 125

Kategorie: Materiały i osprzęt elektryczny Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono adapter z gniazda E27 na gniazdo GU10?

A. A.

B. C.

C. B.

D. D.

Question 6

ELE.05 Pytanie 126

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów podtynkowej instalacji elektrycznej?

Question 7

ELE.02 Pytanie 127

Kategorie: Instalacje elektryczne Ochrona przeciwporażeniowa Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Którego osprzętu instalacyjnego dotyczy przedstawiony fragment opisu?

Fragment opisu osprzętu instalacyjnego
W celu zabezpieczenia przed porażeniem prądem elektrycznym małych dzieci instaluje się modele ze specjalnymi przesłonami torów prądowych. Konstrukcja mechaniczna przesłony uniemożliwia włożenie długopisu, kredki czy innego przewodnika do toru prądowego.

Do uzyskania pełnego bezpieczeństwa stosuje się przesłony torów prądowych wyposażone dodatkowo w tzw. klucz uprawniający, uchylający przesłony torów prądowych.

Question 8

ELE.02 Pytanie 128

Kategorie: Ochrona przeciwporażeniowa Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Jakiego koloru jest wskaźnik wkładki topikowej o nominalnym natężeniu prądu wynoszącym 6 A?

Question 9

ELE.02 Pytanie 129

Kategorie: Pomiary elektryczne

Montaż, uruchamianie i konser…

Aby zmierzyć częstotliwość, należy użyć

Question 10

ELE.05 Pytanie 130

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

Question 11

ELE.05 Pytanie 131

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Jaka powinna być wartość rezystancji opornika R_p połączonego szeregowo z woltomierzem o zakresie U_n = 100 V i rezystancji wewnętrznej R_V = 10 kΩ, aby za pomocą układu, którego schemat przedstawiono na rysunku, rozszerzyć zakres pomiarowy woltomierza do 500 V?

A. 40 kΩ

B. 50 kΩ

C. 10 kΩ

D. 20 kΩ

Question 12

ELE.02 Pytanie 132

Kategorie: Instalacje elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Zgodnie z PN-IEC 60364-4-41:2000, maksymalny dozwolony czas wyłączenia w systemach typu TN przy napięciu zasilania 230 V wynosi

A. 0,8 s

B. 0,4 s

C. 0,2 s

D. 0,1 s

Question 13

ELE.05 Pytanie 133

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?

Question 14

ELE.02 Pytanie 134

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

Jakie czynności kontrolne nie są zaliczane do oględzin urządzeń napędowych podczas ich pracy?

Question 15

ELE.05 Pytanie 135

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?

Question 16

ELE.05 Pytanie 136

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

Wartość rezystancji pomiędzy zaciskami:
A1-A2 D1-D2 E1-E2 A1-PE D1-PE E1-PE
0,8 Ω 0,9 Ω 4,7 Ω 123,1 MΩ 102,5 MΩ 166,6 MΩ

Question 17

ELE.05 Pytanie 137

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jak często powinno się wykonywać przeglądy instalacji elektrycznej w obiektach o napięciu znamionowym 230/400 V?

Question 18

ELE.05 Pytanie 138

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

A. 6 A

B. 20 A

C. 10 A

D. 16 A

Question 19

ELE.02 Pytanie 139

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Jaką rurę instalacyjną przedstawia symbol RKLF 20?

Question 20

ELE.05 Pytanie 140

Kategorie: Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jaka jest podstawowa funkcja wyłącznika różnicowoprądowego?

Question 21

ELE.05 Pytanie 141

Kategorie: Maszyny i urządzenia elektryczne Dokumentacja i normy

Eksploatacja maszyn, urządzeń…

Wirnik w szlifierce uległ uszkodzeniu. Na schemacie z dokumentacji techniczno-ruchowej jest on oznaczony numerem

A. 12

B. 9

C. 50

D. 35

Question 22

ELE.02 Pytanie 142

Kategorie: Instalacje elektryczne Pomiary elektryczne

Montaż, uruchamianie i konser…

Przyrząd przedstawiony na rysunku służy do

Question 23

ELE.02 Pytanie 143

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Jakie znaczenie ma opis OMY 500 V 3x1,5 mm2 umieszczony na izolacji przewodu?

Question 24

ELE.02 Pytanie 144

Kategorie: Instalacje elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

A. 29 A

B. 25 A

C. 34 A

D. 30 A

Question 25

ELE.05 Pytanie 145

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Eksploatacja maszyn, urządzeń…

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

Question 26

ELE.02 Pytanie 146

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

Question 27

ELE.02 Pytanie 147

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Montaż, uruchamianie i konser…

Do jakiej kategorii urządzeń elektrycznych należą linie napowietrzne i kablowe?

Question 28

ELE.02 Pytanie 148

Kategorie: Maszyny i urządzenia elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Który element stycznika elektromagnetycznego przedstawiono na ilustracji?

Question 29

ELE.05 Pytanie 149

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Który z poniższych kabli nadaje się do realizacji instalacji siłowej osadzonej w tynku w konfiguracji sieci TN-S?

Question 30

ELE.02 Pytanie 150

Kategorie: Instalacje elektryczne Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Który element stosowany do sterowania w domowej instalacji elektrycznej przedstawiono na rysunku?

Question 31

ELE.05 Pytanie 151

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Który z przedstawionych przyrządów jest przeznaczony do wykrywania nadmiernie trących ruchomych elementów maszyn elektrycznych podczas ich pracy?

Question 32

ELE.02 Pytanie 152

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?

A. 16 mm2

B. 10 mm2

C. 6 mm2

D. 4 mm2

Question 33

ELE.02 Pytanie 153

Kategorie: Instalacje elektryczne Narzędzia i techniki montażu Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Na rysunku przedstawiono schemat układu sterowania oświetleniem oraz diagram działania zastosowanego przekaźnika. Który opis działania układu jest prawidłowy?

A. B.
Sekwencja Efekt działania układu Sekwencja Efekt działania układu
0 Zgaszone są obie żarówki 0 Zgaszone są obie żarówki
1 Świeci tylko żarówka R1 1 Świeci tylko żarówka R1
2 Świeci tylko żarówka R2 2 Świeci tylko żarówka R2
3 Świeci tylko żarówka R1 3 Świeci tylko żarówka R1
4 Zgaszone są obie żarówki 4 Świecą obie żarówki
C. D.
Sekwencja Efekt działania układu Sekwencja Efekt działania układu
0 Zgaszone są obie żarówki 0 Świecą obie żarówki
1 Świeci tylko żarówka R1 1 Świeci tylko żarówka R1
2 Świeci tylko żarówka R2 2 Świeci tylko żarówka R2
3 Świecą obie żarówki 3 Zgaszone są obie żarówki
4 Zgaszone są obie żarówki 4 Świecą obie żarówki

A. A.

B. B.

C. C.

D. D.

Question 34

ELE.02 Pytanie 154

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Jaka maksymalna wartość impedancji pętli zwarcia może występować w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby ochrona przed porażeniem była skuteczna w przypadku uszkodzenia izolacji, wiedząc, że zasilanie tego obwodu powinien wyłączyć instalacyjny wyłącznik nadprądowy C10?

Question 35

ELE.02 Pytanie 155

Kategorie: Instalacje elektryczne Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Który z łączników instalacyjnych przedstawionych na rysunkach należy zastosować w układzie realizującym sterowanie oświetleniem z dwóch miejsc?

A. C.

B. D.

C. B.

D. A.

Question 36

ELE.02 Pytanie 156

Kategorie: Instalacje elektryczne Narzędzia i techniki montażu Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

W wyniku uszkodzenia mechanicznego obudowa gniazda wtyczkowego w łazience uległa zniszczeniu. Co w takiej sytuacji powinno się zrobić?

Question 37

ELE.05 Pytanie 157

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

Question 38

ELE.02 Pytanie 158

Kategorie: Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Który element elektroniczny oznacza się przedstawionym symbolem graficznym?

Question 39

ELE.05 Pytanie 159

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

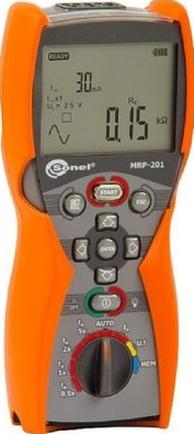

Podczas przeprowadzania okresowych pomiarów instalacji elektrycznej w układzie TN-S, w jednym z obwodów gniazd jednofazowych 230 V stwierdzono zbyt wysoką wartość impedancji pętli zwarcia. Jakie działania należy podjąć w pierwszej kolejności, aby zidentyfikować problem?

Question 40

ELE.02 Pytanie 160

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

Filtrowanie pytań

W jakiej jednostce miary określa się moment obrotowy, który należy zastosować przy dokręcaniu śrub w urządzeniach elektrycznych?

W rozdzielnicy instalacji mieszkaniowej, wykonanej zgodnie z przedstawionym schematem, należy zainstalować

Podczas sprawdzania samoczynnego wyłączenia zasilania jako metody ochrony przeciwporażeniowej w sieciach TN-S, realizowanego poprzez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia, należy dla danego wyłącznika ustalić

Który z podanych środków można uznać za metodę ochrony przed porażeniem w przypadku uszkodzenia?

Na którym rysunku przedstawiono adapter z gniazda E27 na gniazdo GU10?

Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów podtynkowej instalacji elektrycznej?

Jakiego koloru jest wskaźnik wkładki topikowej o nominalnym natężeniu prądu wynoszącym 6 A?

Aby zmierzyć częstotliwość, należy użyć

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

Jaka powinna być wartość rezystancji opornika R_p połączonego szeregowo z woltomierzem o zakresie U_n = 100 V i rezystancji wewnętrznej R_V = 10 kΩ, aby za pomocą układu, którego schemat przedstawiono na rysunku, rozszerzyć zakres pomiarowy woltomierza do 500 V?

Zgodnie z PN-IEC 60364-4-41:2000, maksymalny dozwolony czas wyłączenia w systemach typu TN przy napięciu zasilania 230 V wynosi

Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?

Jakie czynności kontrolne nie są zaliczane do oględzin urządzeń napędowych podczas ich pracy?

Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?

Jak często powinno się wykonywać przeglądy instalacji elektrycznej w obiektach o napięciu znamionowym 230/400 V?

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

Jaką rurę instalacyjną przedstawia symbol RKLF 20?

Jaka jest podstawowa funkcja wyłącznika różnicowoprądowego?

Wirnik w szlifierce uległ uszkodzeniu. Na schemacie z dokumentacji techniczno-ruchowej jest on oznaczony numerem

Przyrząd przedstawiony na rysunku służy do

Jakie znaczenie ma opis OMY 500 V 3x1,5 mm2 umieszczony na izolacji przewodu?

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

Do jakiej kategorii urządzeń elektrycznych należą linie napowietrzne i kablowe?

Który element stycznika elektromagnetycznego przedstawiono na ilustracji?

Który z poniższych kabli nadaje się do realizacji instalacji siłowej osadzonej w tynku w konfiguracji sieci TN-S?

Który element stosowany do sterowania w domowej instalacji elektrycznej przedstawiono na rysunku?

Który z przedstawionych przyrządów jest przeznaczony do wykrywania nadmiernie trących ruchomych elementów maszyn elektrycznych podczas ich pracy?

Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?

Który z łączników instalacyjnych przedstawionych na rysunkach należy zastosować w układzie realizującym sterowanie oświetleniem z dwóch miejsc?

W wyniku uszkodzenia mechanicznego obudowa gniazda wtyczkowego w łazience uległa zniszczeniu. Co w takiej sytuacji powinno się zrobić?

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

Który element elektroniczny oznacza się przedstawionym symbolem graficznym?

Podczas przeprowadzania okresowych pomiarów instalacji elektrycznej w układzie TN-S, w jednym z obwodów gniazd jednofazowych 230 V stwierdzono zbyt wysoką wartość impedancji pętli zwarcia. Jakie działania należy podjąć w pierwszej kolejności, aby zidentyfikować problem?

Co powoduje zwęglenie izolacji na końcu przewodu fazowego blisko zacisku w puszce rozgałęźnej?

Wartość rezystancji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A.		B.
Sekwencja	Efekt działania układu	Sekwencja	Efekt działania układu
0	Zgaszone są obie żarówki	0	Zgaszone są obie żarówki
1	Świeci tylko żarówka R1	1	Świeci tylko żarówka R1
2	Świeci tylko żarówka R2	2	Świeci tylko żarówka R2
3	Świeci tylko żarówka R1	3	Świeci tylko żarówka R1
4	Zgaszone są obie żarówki	4	Świecą obie żarówki
C.		D.
Sekwencja	Efekt działania układu	Sekwencja	Efekt działania układu
0	Zgaszone są obie żarówki	0	Świecą obie żarówki
1	Świeci tylko żarówka R1	1	Świeci tylko żarówka R1
2	Świeci tylko żarówka R2	2	Świeci tylko żarówka R2
3	Świecą obie żarówki	3	Zgaszone są obie żarówki
4	Zgaszone są obie żarówki	4	Świecą obie żarówki

Filtrowanie pytań

W jakiej jednostce miary określa się moment obrotowy, który należy zastosować przy dokręcaniu śrub w urządzeniach elektrycznych?

W rozdzielnicy instalacji mieszkaniowej, wykonanej zgodnie z przedstawionym schematem, należy zainstalować

Podczas sprawdzania samoczynnego wyłączenia zasilania jako metody ochrony przeciwporażeniowej w sieciach TN-S, realizowanego poprzez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia, należy dla danego wyłącznika ustalić

Który z podanych środków można uznać za metodę ochrony przed porażeniem w przypadku uszkodzenia?

Na którym rysunku przedstawiono adapter z gniazda E27 na gniazdo GU10?

Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów podtynkowej instalacji elektrycznej?

Jakiego koloru jest wskaźnik wkładki topikowej o nominalnym natężeniu prądu wynoszącym 6 A?

Aby zmierzyć częstotliwość, należy użyć

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

Jaka powinna być wartość rezystancji opornika Rp połączonego szeregowo z woltomierzem o zakresie Un = 100 V i rezystancji wewnętrznej RV = 10 kΩ, aby za pomocą układu, którego schemat przedstawiono na rysunku, rozszerzyć zakres pomiarowy woltomierza do 500 V?

Zgodnie z PN-IEC 60364-4-41:2000, maksymalny dozwolony czas wyłączenia w systemach typu TN przy napięciu zasilania 230 V wynosi

Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?

Jakie czynności kontrolne nie są zaliczane do oględzin urządzeń napędowych podczas ich pracy?

Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?

Jak często powinno się wykonywać przeglądy instalacji elektrycznej w obiektach o napięciu znamionowym 230/400 V?

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach UN = 230 V oraz PN = 2,4 kW przed zwarciem?

Jaką rurę instalacyjną przedstawia symbol RKLF 20?

Jaka jest podstawowa funkcja wyłącznika różnicowoprądowego?

Wirnik w szlifierce uległ uszkodzeniu. Na schemacie z dokumentacji techniczno-ruchowej jest on oznaczony numerem

Przyrząd przedstawiony na rysunku służy do

Jakie znaczenie ma opis OMY 500 V 3x1,5 mm2 umieszczony na izolacji przewodu?

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

Do jakiej kategorii urządzeń elektrycznych należą linie napowietrzne i kablowe?

Który element stycznika elektromagnetycznego przedstawiono na ilustracji?

Który z poniższych kabli nadaje się do realizacji instalacji siłowej osadzonej w tynku w konfiguracji sieci TN-S?

Który element stosowany do sterowania w domowej instalacji elektrycznej przedstawiono na rysunku?

Który z przedstawionych przyrządów jest przeznaczony do wykrywania nadmiernie trących ruchomych elementów maszyn elektrycznych podczas ich pracy?

Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?

Który z łączników instalacyjnych przedstawionych na rysunkach należy zastosować w układzie realizującym sterowanie oświetleniem z dwóch miejsc?

W wyniku uszkodzenia mechanicznego obudowa gniazda wtyczkowego w łazience uległa zniszczeniu. Co w takiej sytuacji powinno się zrobić?

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

Który element elektroniczny oznacza się przedstawionym symbolem graficznym?

Podczas przeprowadzania okresowych pomiarów instalacji elektrycznej w układzie TN-S, w jednym z obwodów gniazd jednofazowych 230 V stwierdzono zbyt wysoką wartość impedancji pętli zwarcia. Jakie działania należy podjąć w pierwszej kolejności, aby zidentyfikować problem?

Co powoduje zwęglenie izolacji na końcu przewodu fazowego blisko zacisku w puszce rozgałęźnej?

Jaka powinna być wartość rezystancji opornika R_p połączonego szeregowo z woltomierzem o zakresie U_n = 100 V i rezystancji wewnętrznej R_V = 10 kΩ, aby za pomocą układu, którego schemat przedstawiono na rysunku, rozszerzyć zakres pomiarowy woltomierza do 500 V?

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?
