Montaż, uruchamianie i konser…
Bruzdownicę wykorzystuje się podczas realizacji instalacji
A. prefabrykowanej.
B. natynkowej.
C. wiązanej.
D. podtynkowej.
Filtrowanie pytań
Montaż, uruchamianie i konser…
Na którym rysunku przedstawiono przyrząd do lokalizowania trasy przebiegu przewodów instalacyjnych pod tynkiem?
A. C.
B. D.
C. A.
D. B.
Montaż, uruchamianie i konser…
Korzystając z zamieszczonego fragmentu instrukcji obsługi multimetru, wyznacz względny błąd pomiaru napięcia, jeżeli woltomierz wskazał 120 V.
| Instrukcja obsługi multimetru (fragment) | |
|---|---|
Uchyb pomiaru: 0,1% w.m. ±0,05% w.z. (podzakresy 100 mV, 1 V) 0,2% w.m. ±0,05% w.z. (podzakresy 10 V, 100 V, 1000 V) | |
| gdzie w.m. oznacza wartość zmierzoną, a w.z. wartość zakresu. |
A. 0,62%
B. 0,07%
C. 0,74%
D. 6,10%
ELE.02 Pytanie 1604
Montaż, uruchamianie i konser…
Na podstawie rysunku montażowego określ, na jakiej wysokości od podłogi należy zamontować dolną krawędź rozdzielnicy.
A. 1,4 m
B. 1,5 m
C. 0,80 m
D. 0,90 m
Montaż, uruchamianie i konser…
Który typ źródła światła przedstawiono na rysunku?
A. Rtęciowe.
B. Wolframowe.
C. Diodowe.
D. Halogenowe.
Montaż, uruchamianie i konser…
Która z wymienionych lamp należy do żarowych źródeł światła?
A. Indukcyjna.
B. Halogenowa.
C. Rtęciowa.
D. Sodowa.
Montaż, uruchamianie i konser…
Ile wynosi wartość impedancji pętli zwarcia wyznaczonej w układzie pomiarowym przedstawionym na rysunku, jeśli przy otwartym wyłączniku W woltomierz wskazywał napięcie 228 V, a przy zamkniętym wyłączniku W woltomierz wskazywał 218 V, a amperomierz wskazał prąd 4 A?
A. 1,50 Ω
B. 1,25 Ω
C. 2,75 Ω
D. 2,50 Ω
Eksploatacja maszyn, urządzeń…
W jakim układzie sieciowym wyłączniki różnicowoprądowe nie mogą być używane jako elementy ochrony przed porażeniem w przypadku awarii?
A. TN-C
B. TN-S
C. IT
D. TT
ELE.02 Pytanie 1609
Montaż, uruchamianie i konser…
Jaki przewód na schemacie montażowym instalacji elektrycznej oznacza się symbolem przedstawionym na rysunku?
A. Wyrównawczy.
B. Neutralny.
C. Uziemiający.
D. Ochronny.
Montaż, uruchamianie i konser…
Czy na obudowie urządzenia elektrycznego oznaczenie IP00 wskazuje na
A. brak zabezpieczenia przed kurzem i wilgocią
B. najwyższy poziom ochronności
C. stosowanie separacji ochronnej
D. zerową klasę ochrony przed porażeniem
Montaż, uruchamianie i konser…
Kiedy instalacja elektryczna nie musi być poddawana konserwacji i/lub naprawie?
A. Gdy stwierdzone zostanie uszkodzenie instalacji elektrycznej.
B. Gdy eksploatacja instalacji zagraża bezpieczeństwu obsługi lub/i otoczenia.
C. Gdy stan techniczny instalacji jest zły lub wartości jej parametrów nie mieszczą się w granicach określonych w instrukcji eksploatacji.
D. Gdy przeprowadza się prace konserwacyjne w budynku, np. malowanie ścian.
Eksploatacja maszyn, urządzeń…
Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?
A. Okresowe, określone w planie przeglądów.
B. Związane z ratowaniem urządzeń przed zniszczeniem.
C. Związane z ratowaniem zdrowia i życia ludzkiego.
D. Codzienne, określone w instrukcji eksploatacji.
Montaż, uruchamianie i konser…

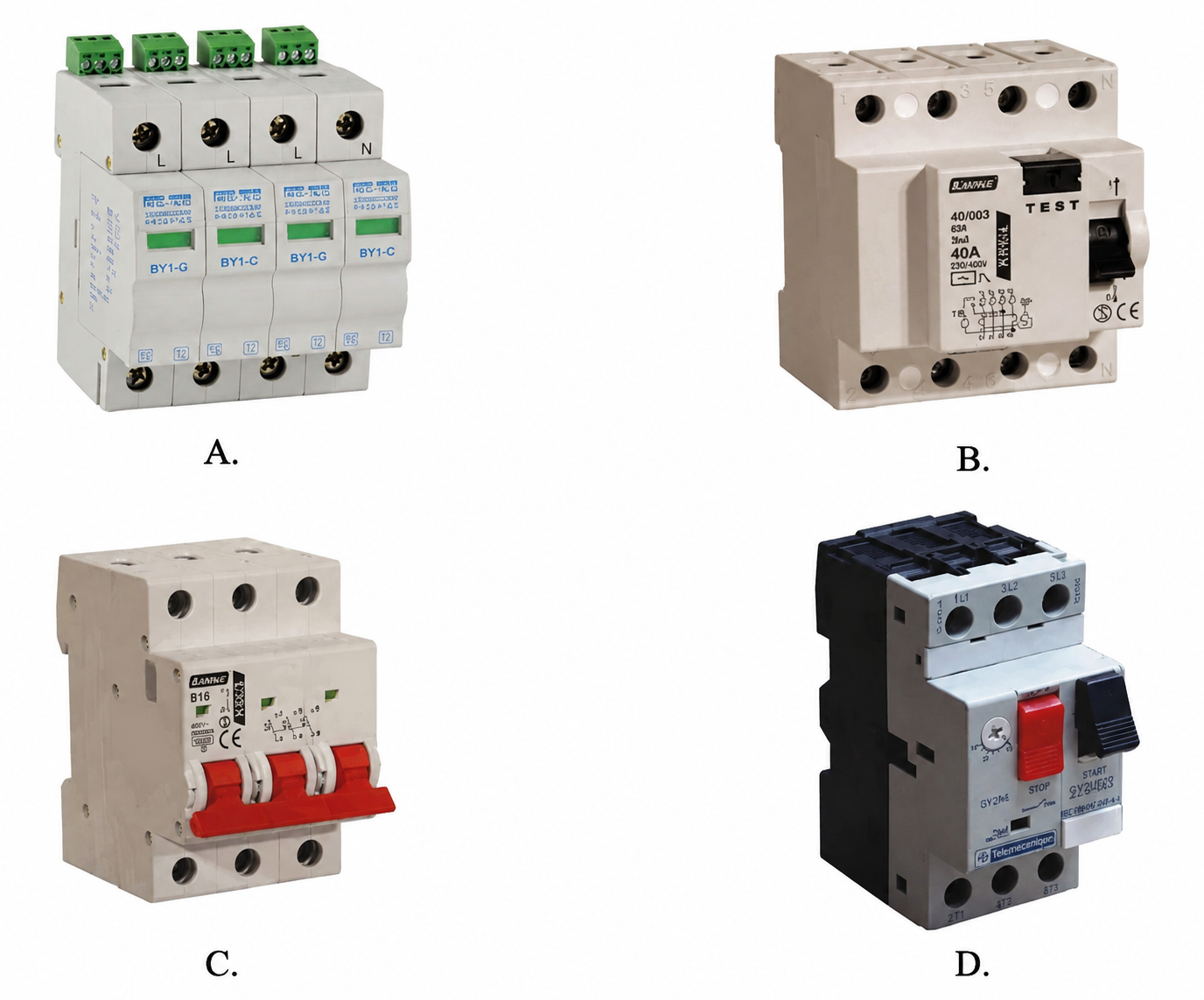

Ochronnik oznaczony symbolem graficznym pokazanym na rysunku reaguje na
A. zwarcie doziemne.
B. upływ prądu.
C. przeciążenie.
D. przepięcie.
Montaż, uruchamianie i konser…
Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji kabla w temperaturze 20 oC, jeżeli rezystancja izolacji tego kabla zmierzona w temperaturze 10 oC wyniosła 8,1 MΩ.
Współczynniki przeliczeniowe K₂₀ dla rezystancji izolacji kabli z izolacją połwinnitowąR₂₀ = K₂₀·RₜTemperatura w °C 4 8 10 12 16 20 24 26 28 Współczynnik przeliczeniowy K₂₀ 0,11 0,19 0,25 0,33 0,63 1,00 1,85 2,38 3,13
Współczynniki przeliczeniowe K₂₀ dla rezystancji izolacji kabli z izolacją połwinnitową
R₂₀ = K₂₀·Rₜ
| Temperatura w °C | 4 | 8 | 10 | 12 | 16 | 20 | 24 | 26 | 28 |
| Współczynnik przeliczeniowy K₂₀ | 0,11 | 0,19 | 0,25 | 0,33 | 0,63 | 1,00 | 1,85 | 2,38 | 3,13 |
A. 16,2 MΩ
B. 2,0 MΩ
C. 4,1 MΩ
D. 32,4 MΩ
ELE.05 Pytanie 1615
Eksploatacja maszyn, urządzeń…
Obwód typu SELV powinien być zasilany z sieci energetycznej poprzez
A. transformator bezpieczeństwa
B. dzielnik napięcia
C. rezystor w układzie szeregowym
D. autotransformator
Eksploatacja maszyn, urządzeń…
Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?
A. Zmaleje napięcie na końcówkach uzwojenia wtórnego
B. Zwiększy się efektywność transformatora
C. Zredukuje się moc pobierana z transformatora
D. Wzrasta napięcie na końcówkach uzwojenia wtórnego
Montaż, uruchamianie i konser…
Który z wymienionych czynników wpływa na częstotliwość, z jaką powinno się przeprowadzać okresowe kontrole instalacji elektrycznej?
A. Metoda montażu instalacji
B. Liczba urządzeń zasilanych z tej instalacji
C. Kształt budynku w przestrzeni
D. Warunki zewnętrzne, którym instalacja jest poddawana
Montaż, uruchamianie i konser…
Przedstawiony na rysunku przełącznik funkcji przyrządu do pomiaru parametrów instalacji elektrycznych ustawiono na pomiar
A. impedancji pętli zwarcia.
B. rezystancji izolacji.
C. rezystancji uziemienia.
D. ciągłości przewodów.
Eksploatacja maszyn, urządzeń…
W zamontowanej w domu jednorodzinnym instalacji, której fragment schematu zamieszczono na rysunku, błędnie dobrano typ
A. gniazd wtykowych Gn 2.
B. wyłącznika W 3.
C. gniazda wtykowego Gn 1.
D. wyłącznika W 2.
Eksploatacja maszyn, urządzeń…
Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?
A. O uszkodzeniu przełącznika kierunku prądu w wirniku
B. O przerwie w uzwojeniu stojana
C. O zwarciu w uzwojeniach wirnika
D. O uszkodzeniu wyłącznika z regulatorem prędkości obrotowej
Montaż, uruchamianie i konser…
Który rodzaj źródła światła pokazano na rysunku?
A. Elektroluminescencyjne.
B. Żarowe.
C. Fluorescencyjne.
D. Wyładowcze.
Montaż, uruchamianie i konser…
W jakiej kolejności należy włączać styczniki w układzie przedstawionym na schemacie, aby przeprowadzić prawidłowy rozruch silnika, przy zamkniętym wyłączniku Q1?
A. W odstępach czasu kolejno: K41M, K42M, K1M
B. Najpierw K1M i K41M, następnie wyłączyć K41M, a włączyć K42M
C. W odstępach czasu kolejno: K1M, K42M, K41M
D. Najpierw K1M i K42M, następnie wyłączyć K42M, a włączyć K41M
Montaż, uruchamianie i konser…
Jakim oznaczeniem charakteryzuje się przewód jednożyłowy z żyłą wykonaną z aluminium, w izolacji z PVC, o przekroju 2,5 mm2, przeznaczony na napięcie znamionowe izolacji 500 V?
A. ALY 500 V 2,5 mm2
B. YDY 500 V 2,5 mm2
C. YLY 500 V 2,5 mm2
D. ADY 500 V 2,5 mm2
ELE.02 Pytanie 1624
Montaż, uruchamianie i konser…
Na wyłączniku różnicowoprądowym są następujące oznaczenia:
| CIF-6 30/4/003 |
| IΔn= 0,03 A |
| In=30 A |
| ~230/400 V |
A. 0,003 A i 30 A
B. 30 A i 0,03 A
C. 0,03 A i 30 A
D. 3 A i 0,03 A
ELE.05 Pytanie 1625
Eksploatacja maszyn, urządzeń…
W celu sprawdzenia poprawności działania dwóch wyłączników różnicowoprądowych EFI-2 25/0,03 zmierzono ich różnicowe prądy zadziałania. Na podstawie wyników pomiarów zamieszczonych w tabeli określ poprawność działania tych wyłączników.
| Wyłącznik różnicowoprądowy | Zmierzony prąd różnicowy IΔ mA |
|---|---|
| 1 | 35 |
| 2 | 25 |
A. 1 – sprawny, 2 – niesprawny.
B. 1 – niesprawny, 2 – sprawny.
C. Oba wyłączniki niesprawne.
D. Oba wyłączniki sprawne.
Eksploatacja maszyn, urządzeń…
Istotnym czynnikiem wpływającym na skuteczność chłodzenia indukcyjnego silnika elektrycznego jest
A. wlot powietrza
B. koło pasowe
C. klatka wirnika
D. czujnik temperatury
Montaż, uruchamianie i konser…
Jaką rolę odgrywa uzwojenie biegunów komutacyjnych w urządzeniach prądu stałego?
A. Kompensuje SEM samoindukcji, co eliminuje iskrzenie na szczotkach
B. Tworzy nieruchome, stałe pole magnetyczne
C. Redukuje hałas podczas eksploatacji
D. Generuje moment magnetyczny o stałym kierunku
Montaż, uruchamianie i konser…
W jaki sposób zwarcie międzyzwojowe w uzwojeniu D1 – D2 wpłynie na pracę silnika, którego schemat przedstawiono na ilustracji?
A. Zwiększy się wartość prędkości obrotowej wirnika.
B. Zwiększy się wartość strumienia magnetycznego wzbudzenia.
C. Zmniejszy się wartość prędkości obrotowej wirnika.
D. Zmniejszy się wartość prądu pobieranego przez silnik.
Montaż, uruchamianie i konser…
Na przyrządzie ustawionym na zakres 300 V zmierzono napięcie w sieci, które wynosi 230 V. Do wykonania pomiaru zastosowano miernik analogowy o dokładności w klasie 1,5. Jaki jest błąd bezwzględny uzyskanego pomiaru?
A. ± 4,40 V
B. ± 4,60 V
C. ± 4,30 V
D. ± 4,50 V
Eksploatacja maszyn, urządzeń…
Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.
| Obwód | Nazwa urządzenia elektrycznego | Zastosowane zabezpieczenie | Prąd wyłączalny z charakterystyki | Czas wyłączenia | Zmierzona impedancja | Prąd zwarcia obliczeniowy |
|---|---|---|---|---|---|---|
| Ib w A | Iw w A | T≤... w s | Zz w Ω | Izw w A | ||
| A. | gniazdo jednofazowe | B16 | 80 | 0,2 | 2,30 | 100,00 |
| B. | gniazdo jednofazowe | B16 | 80 | 0,2 | 2,53 | 90,09 |
| C. | gniazdo jednofazowe | B16 | 80 | 0,2 | 3,36 | 68,45 |
| D. | gniazdo jednofazowe | B16 | 80 | 0,2 | 1,32 | 174,24 |
A. C.
B. D.
C. B.
D. A.
Eksploatacja maszyn, urządzeń…
Który z poniższych przetworników powinien być użyty do pomiaru momentu obrotowego działającego na wał napędowy silnika elektrycznego?
A. Pozystor
B. Tensometr
C. Halotron
D. Piezorezystor
Montaż, uruchamianie i konser…
Woltomierz działający na zasadzie magnetoelektrycznej, który mierzy napięcie sinusoidalnie z dodatkiem składowej stałej, wskaże wartość
A. skuteczną napięcia
B. znamionową napięcia
C. średnią napięcia
D. chwilową napięcia
Eksploatacja maszyn, urządzeń…
Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2 w instalacji elektrycznej podtynkowej w budynku mieszkalnym?
A. Obniżenie wytrzymałości mechanicznej przewodów
B. Wzrost obciążalności prądowej instalacji
C. Obniżenie napięcia roboczego
D. Wzrost rezystancji pętli zwarcia
Eksploatacja maszyn, urządzeń…
W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?
| Silnik 3~ Typ 1E2-90S-4 S1 1,1 kW 3,2/1,8 A Izol. F IP55 1420 obr/min cosφ 0,75 230/400 V 50 Hz |
A. In = 2 A, Un = 200 V
B. In = 1 A, Un = 200 V
C. In = 2 A, Un = 400 V
D. In = 1 A, Un = 400 V
Montaż, uruchamianie i konser…
Ile maksymalnie gniazd wtyczkowych można zainstalować w jednym obwodzie w systemach odbiorczych?
A. 12 szt.
B. 6 szt.
C. 10 szt.
D. 2 szt.
Montaż, uruchamianie i konser…
Jakiego łącznika używa się do zarządzania oświetleniem w klatce schodowej przy zastosowaniu automatu schodowego?
A. Dzwonkowego
B. Krzyżowego
C. Hotelowego
D. Schodowego
Eksploatacja maszyn, urządzeń…
Jakiego typu obudowę ma urządzenie elektryczne oznaczone na tabliczce znamionowej symbolem IP001?
A. Otwartą
B. Wodoszczelną
C. Głębinową
D. Zamkniętą
Eksploatacja maszyn, urządzeń…
Jak wpłynie na wartość mocy generowanej przez elektryczny grzejnik, jeśli długość jego spirali grzejnej zostanie skrócona o 50%, a napięcie zasilające pozostanie niezmienne?
A. Zmniejszy się czterokrotnie
B. Zmniejszy się dwukrotnie
C. Zwiększy się czterokrotnie
D. Zwiększy się dwukrotnie
Eksploatacja maszyn, urządzeń…
Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?
A. Nawrót wirnika silnika
B. Całkowite zniszczenie wirnika silnika
C. Wzrost prędkości obrotowej wirnika silnika
D. Spadek prędkości obrotowej wirnika silnika
ELE.05 Pytanie 1640
Eksploatacja maszyn, urządzeń…
W silniku odkurzacza po wyjęciu z obudowy i załączeniu pełnego napięcia w serwisie zauważono zmniejszone obroty i iskrzenie na komutatorze. Na podstawie zamieszczonej tabeli wskaż, prawidłową kolejność czynności przy wykrywaniu i naprawie uszkodzenia w silniku odkurzacza.
| Czynność | |
|---|---|
| 1 | demontaż elementów silnika |
| 2 | próbne uruchomienie silnika przy zmniejszonym napięciu i doszlifowanie szczotek |
| 3 | sprawdzenie długości szczotek i ich prawidłowego docisku do komutatora |
| 4 | wykonanie badania na obecność zwarć w wirniku |
| 5 | wymiana uszkodzonych podzespołów |
| 6 | montaż podzespołów silnika |
A. 3, 4, 2, 1, 5, 6
B. 3, 1, 4, 5, 6, 2
C. 4, 1, 5, 3, 6, 2
D. 1, 4, 3, 5, 2, 6
