ELE.05 Pytanie 281

Eksploatacja maszyn, urządzeń…

Szlifierka kątowa nagle zatrzymała się w czasie pracy. Stwierdzono, że nie jest to spowodowane brakiem zasilania. W celu lokalizacji usterki należy odłączyć zasilanie i następnie

A. zmierzyć rezystancję żyły ochronnej.

B. zmierzyć rezystancję izolacji przewodu zasilającego.

C. sprawdzić temperaturę uzwojenia stojana.

D. sprawdzić stan szczotek.

ELE.05 Pytanie 282

Eksploatacja maszyn, urządzeń…

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

A. Rezystancję uzwojenia stojana.

B. Rezystancję uzwojenia wirnika.

C. Rezystancję izolacji uzwojenia wirnika.

D. Rezystancję izolacji uzwojenia stojana.

ELE.05 Pytanie 283

Eksploatacja maszyn, urządzeń…

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym U_d. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego U_d jak na rysunku?

A. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.

B. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.

C. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.

D. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.

ELE.05 Pytanie 284

Eksploatacja maszyn, urządzeń…

W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powoduje opisane objawy?

A. Poluzowana śruba dociskowa wentylatora.

B. Wypadnięty wpust blokujący wentylator na wale.

C. Wyłamanie się kilku łopatek na skrzydle wentylatora.

D. Zużyte łożyska silnika powodujące luz.

ELE.05 Pytanie 285

Eksploatacja maszyn, urządzeń…

Na którym rysunku przedstawiono łożysko toczne przeznaczone do zamontowania na wale remontowanego silnika indukcyjnego klatkowego o mocy 7,5 kW?

A. B.

B. A.

C. D.

D. C.

ELE.05 Pytanie 286

Eksploatacja maszyn, urządzeń…

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R₀ pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?

A. D22-10R-04

B. D22-20R-04

C. D22-20R-02

D. D22-10R-02

ELE.05 Pytanie 287

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika?

A. 16,6 A

B. 12,2 A

C. 11,1 A

D. 5,5 A

ELE.05 Pytanie 288

Eksploatacja maszyn, urządzeń…

Którym z wymienionych wyłączników nadprądowych należy zabezpieczyć obwód zasilania trójfazowego silnika klatkowego o parametrach znamionowych: P_N = 11 kW, U_N = 400 V, cos φ = 0,73, η = 80%?

A. S303 C20

B. S303 C32

C. S303 C25

D. S303 C40

ELE.05 Pytanie 289

Eksploatacja maszyn, urządzeń…

W trakcie oględzin silnika indukcyjnego klatkowego o mocy 11 kW pracującego z odłączonym obciążeniem, słychać głośne stuki wydobywające się z wnętrza silnika. Co jest najbardziej prawdopodobną przyczyną tej usterki?

A. Zanik napięcia w jednej z faz.

B. Zbyt wysoka temperatura silnika.

C. Zużyte łożyska kulkowe na wale silnika.

D. Niestabilne przytwierdzenie silnika do podłoża.

ELE.05 Pytanie 290

Eksploatacja maszyn, urządzeń…

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu przedstawiono na rysunku?

A. Miejscowe nieuziemione połączenia wyrównawcze.

B. Izolowanie stanowiska.

C. Urządzenia wykonane w II klasie ochronności.

D. Separacja elektryczna więcej niż jednego odbiornika.

ELE.05 Pytanie 291

Eksploatacja maszyn, urządzeń…

W czasie pracy młotowiertarki udarowej zauważono nadmierne iskrzenie na komutatorze. Jak należy postąpić, aby nie doszło do uszkodzenia narzędzia?

A. Po zakończeniu pracy należy sprawdzić połączenie uzwojenia twornika z uzwojeniem wzbudzenia.

B. Należy przerwać pracę i dokręcić połączenia przewodów wewnątrz obudowy.

C. Przerwać pracę i wymienić szczotki.

D. Należy przerwać pracę i wymienić łącznik zasilający.

ELE.05 Pytanie 292

Eksploatacja maszyn, urządzeń…

Działanie którego z wymienionych środków ochrony przeciwporażeniowej, zastosowanych w instalacji tymczasowej na placu budowy, można sprawdzić za pomocą miernika przedstawionego na rysunku?

A. Urządzeń w II klasie ochronności.

B. Samoczynnego wyłączenia zasilania.

C. Obwodu SELV.

D. Separacji elektrycznej.

ELE.05 Pytanie 293

Eksploatacja maszyn, urządzeń…

Jakim skrótem określane są w aktualnych normach dotyczących instalacji elektrycznych urządzenia piorunochronne?

A. SPD

B. SPZ

C. LPL

D. LPS

ELE.05 Pytanie 294

Eksploatacja maszyn, urządzeń…

Jeżeli prace pomiarowo-kontrolne instalacji elektrycznych muszą być wykonywane dwuosobowo, to osoba wykonująca pomiary musi posiadać wymagane kwalifikacje, a druga osoba wspomagająca

A. musi posiadać świadectwo kwalifikacyjne na stanowisku dozoru bez zakresu pomiarów.

B. nie musi posiadać świadectwa kwalifikacji, jeśli posiada wykształcenie zawodowe.

C. nie musi posiadać świadectwa kwalifikacji, jeśli została odpowiednio przeszkolona.

D. musi posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji w zakresie pomiarów.

ELE.05 Pytanie 295

Eksploatacja maszyn, urządzeń…

Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego oceń stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

A. Aparat jest uszkodzony, zbyt duża wartość rezystancji przewodu ochronnego RE.

B. Aparat jest sprawny, miernik ustawiono w nieodpowiedni dla badanego RCD tryb.

C. Aparat jest sprawny, właściwa wartość prądu zadziałania.

D. Aparat jest uszkodzony, niewłaściwa wartość prądu zadziałania.

ELE.05 Pytanie 296

Eksploatacja maszyn, urządzeń…

W celu oceny stanu technicznego silnika indukcyjnego trójfazowego zasilanego napięciem 230/400 V, który nie był uruchamiany od dłuższego czasu, dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli, określ stan techniczny tego silnika.

A. Zbyt duża rezystancja uzwojenia U.

B. Zbyt duża asymetria rezystancji uzwojeń.

C. Uszkodzona izolacja uzwojenia W.

D. Wyniki pomiarów pozytywne.

ELE.05 Pytanie 297

Eksploatacja maszyn, urządzeń…

Jak często należy wykonywać badania okresowe sprzętu ochronnego takiego jak: drążki izolacyjne manipulacyjne, kleszcze i uchwyty izolacyjne, dywaniki i chodniki gumowe?

A. Co 1 rok.

B. Co 2 lata.

C. Co 3 lata.

D. Co 5 lat.

ELE.05 Pytanie 298

Eksploatacja maszyn, urządzeń…

W pomieszczeniu, w którym ma powstać pralnia chemiczna należy zmodernizować instalację elektryczną. Którą z przedstawionych na rysunkach opraw oświetleniowych można tam zamontować?

A. A.

B. C.

C. B.

D. D.

ELE.05 Pytanie 299

Eksploatacja maszyn, urządzeń…

Instalacja elektryczna obwodu gniazd w przedpokoju została wykonana przewodem YDYt 3×2,5 mm². W trakcie wiercenia w ścianie pracownik przewiercił przewód, przecinając jego dwie żyły. Jaki będzie poprawny sposób usunięcia powstałej usterki?

A. Przeciągnąć nowy przewód pomiędzy najbliższymi puszkami korzystając z pilota.

B. Przeciągnąć jedynie uszkodzone żyły, zastępując każdą przewodem jednodrutowym.

C. Rozkuć tynk w miejscu uszkodzenia, zamontować dodatkową puszkę i w niej połączyć żyły.

D. Rozkuć tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą, zatynkować ścianę.

ELE.05 Pytanie 300

Eksploatacja maszyn, urządzeń…

W trakcie gęstych opadów śniegu w jednym z obwodów napowietrznej linii niskiego napięcia stwierdzono zanik napięcia jednej fazy. Monterzy wymienili uszkodzony bezpiecznik w słupowej stacji transformatorowej lecz po załączeniu zasilania bezpiecznik natychmiast uległ ponownemu uszkodzeniu. Jaka może być najbardziej prawdopodobna przyczyna powstałej awarii?

A. Zwarcie doziemne jednej fazy.

B. Zbyt duża asymetria obciążenia odbiornikami u jednego z odbiorców.

C. Przeciążenie obwodu linii w wyniku dogrzewania elektrycznego mieszkań.

D. Zawilgocenie izolacji przewodów AFL do odbiorców.

ELE.05 Pytanie 301

Eksploatacja maszyn, urządzeń…

W czasie naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW pracownik ma wymienić uszkodzony przewód OWY 4×4 mm² 450 V/750 V na nowy. Która z wymienionych cech dostępnego przewodu H03RR-F 4G4 wyklucza zastosowanie go w miejsce dotychczasowego?

A. Nieodpowiedni materiał powłoki przewodu.

B. Zbyt niskie napięcie znamionowe przewodu.

C. Brak żyły z izolacją w kolorze żółtozielonym.

D. Niewystarczający przekrój znamionowy żył przewodu.

ELE.05 Pytanie 302

Eksploatacja maszyn, urządzeń…

Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową. Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wysokoczułym, aby ten był przystosowany do warunków środowiskowych?

A. D.

B. A.

C. C.

D. B.

ELE.05 Pytanie 303

Eksploatacja maszyn, urządzeń…

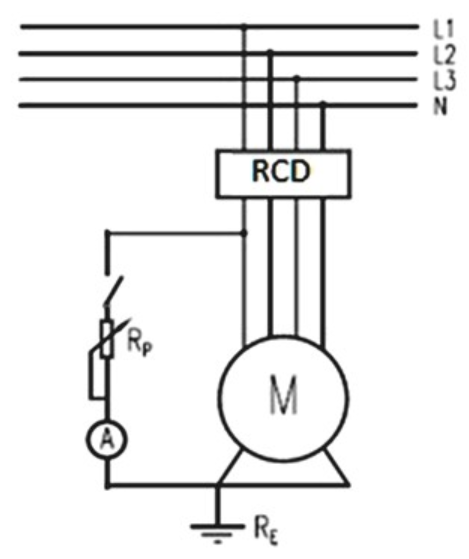

Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie

A. rezystancji uziemienia uziomu ochronnego.

B. rezystancji izolacji podłogi stanowiska izolowanego.

C. ciągłości przewodów wyrównawczych.

D. impedancji pętli zwarcia.

ELE.05 Pytanie 304

Eksploatacja maszyn, urządzeń…

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?

A. Silnik będzie pracował z mocą mniejszą od znamionowej.

B. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

C. Wirnik silnika zmieni kierunek wirowania na przeciwny.

D. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu silnika.

ELE.05 Pytanie 305

Eksploatacja maszyn, urządzeń…

Podczas naprawy fragmentu instalacji elektrycznej zasilającej silnik indukcyjny zastąpiono uszkodzone przewody aluminiowe przewodami H07V-R o przekroju żyły 50 mm². Jaki minimalny przekrój powinien mieć przewód PE, aby spełniony był warunek samoczynnego wyłączenia zasilania?

A. 35 mm2

B. 20 mm2

C. 25 mm2

D. 50 mm2

ELE.05 Pytanie 306

Eksploatacja maszyn, urządzeń…

Który z wymienionych przewodów elektrycznych należy wykorzystać do wykonania przyłącza elektrycznego ziemnego budynku jednorodzinnego z linią napowietrzną 230/400 V?

A. AAFLwsXSn 50

B. AFL 6 120

C. YAKY 4×10

D. AsXS 4×70

ELE.05 Pytanie 307

Eksploatacja maszyn, urządzeń…

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

A. Montaż izolatorów szpulowych na słupie.

B. Wymiana uszkodzonych przewodów na tynku.

C. Wykonanie przyłącza kablowego budynku.

D. Wymiana ograniczników przepięć na linii.

ELE.05 Pytanie 308

Eksploatacja maszyn, urządzeń…

Który z wymienionych pomiarów odbiorczych instalacji elektrycznej w układzie TN-S został wykonany za pomocą miernika przedstawionego na rysunku?

A. Pomiar rezystancji uziemienia uziomu ochronnego.

B. Pomiar rezystancji izolacji przewodów.

C. Pomiar rezystancji uziemienia uziomu odgromowego.

D. Pomiar impedancji pętli zwarcia.

ELE.05 Pytanie 309

Eksploatacja maszyn, urządzeń…

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość Z_S = 4,5 Ω. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?

A. D.

B. C.

C. B.

D. A.

ELE.05 Pytanie 310

Eksploatacja maszyn, urządzeń…

W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku?

A. W tablicy rozdzielczej garażu.

B. W gnieździe lub puszkach instalacyjnych.

C. W złączu głównym budynku.

D. Na głównej szynie wyrównawczej.

ELE.05 Pytanie 311

Eksploatacja maszyn, urządzeń…

Do czego służy przyrząd przedstawiony na rysunku?

A. Do sprawdzania ciągłości przewodów.

B. Do pomiarów rezystancji uziemienia uziomu.

C. Do lokalizacji uszkodzeń linii kablowej.

D. Do pomiarów rezystywności gruntu.

ELE.05 Pytanie 312

Eksploatacja maszyn, urządzeń…

Tabela zawiera zalecane okresy pomiarów eksploatacyjnych urządzeń i instalacji elektrycznych pracujących w różnych warunkach środowiskowych. Jak często należy dokonywać pomiaru wyłącznika RCD oraz rezystancji izolacji instalacji zasilającej piec chlebowy w piekarni?

A. Wyłącznik RCD co 5 lat; rezystancja izolacji co 1 rok.

B. Wyłącznik RCD co 5 lat; rezystancja izolacji co 5 lat.

C. Wyłącznik RCD co 1 rok; rezystancja izolacji co 1 rok.

D. Wyłącznik RCD co 1 rok; rezystancja izolacji co 5 lat.

ELE.05 Pytanie 313

Eksploatacja maszyn, urządzeń…

W wyniku pomiarów okresowych instalacji elektrycznej w układzie TN-S w jednym z obwodów gniazd jednofazowych 230 V otrzymano zbyt dużą wartość impedancji pętli zwarcia. Co należy w pierwszej kolejności uczynić, aby zlokalizować usterkę?

A. Sprawdzić stan połączeń przewodów w puszkach i aparatach.

B. Zmierzyć wartość rezystancji izolacji przewodów w tym obwodzie.

C. Sprawdzić przyciskiem "TEST" działanie wyłącznika RCD.

D. Zmierzyć ciągłość przewodów ochronnych PE.

ELE.05 Pytanie 314

Eksploatacja maszyn, urządzeń…

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcia tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

A. G1

B. G3

C. G4

D. G2

ELE.05 Pytanie 315

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono uszkodzenie wykryte w puszce podczas oględzin instalacji elektrycznej budynku mieszkalnego. Jaka mogła być przyczyna takiego uszkodzenia?

A. Przerwa w przewodzie neutralno-ochronnym od strony zasilania.

B. Zbyt duża rezystancja uziemienia ochronnego budynku.

C. Poluzowane połączenia przewodów w puszce.

D. Uszkodzony wyłącznik RCD.

ELE.05 Pytanie 316

Eksploatacja maszyn, urządzeń…

W jakim celu stosuje się przełącznik gwiazda-trójkąt w układzie zasilania silnika trójfazowego?

A. Zmniejszenia prędkości obrotowej.

B. Zmniejszenia prądu rozruchowego.

C. Zwiększenia momentu rozruchowego.

D. Zwiększenia przeciążalności.

ELE.05 Pytanie 317

Eksploatacja maszyn, urządzeń…

Jaką czynność należy wykonać przed uruchomieniem silnika trójfazowego pracującego w urządzeniu budowlanym przenośnym, po zmianie miejsca jego pracy?

A. Zmierzyć rezystancję izolacji urządzenia.

B. Zmierzyć prąd różnicowy wyłącznika różnicowoprądowego.

C. Sprawdzić symetrię napięć w sieci.

D. Sprawdzić kolejność faz w sieci zasilającej.

ELE.05 Pytanie 318

Eksploatacja maszyn, urządzeń…

Bezpieczną eksploatację grzejnika trójfazowego zapewnia

A. wyprowadzenie punktu neutralnego elementów grzejnych.

B. regulacja mocy grzejnej.

C. wymuszony obieg powietrza.

D. osłona elementów grzejnych.

ELE.05 Pytanie 319

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono schemat elektryczny sterowania lampą z trzech miejsc. W wyniku uszkodzenia łącznika krzyżowego oznaczonego na schemacie literą B dokonano jego wymiany. Po załączeniu zasilania instalacja nie działa prawidłowo pomimo sprawnej żarówki. Jaka może być przyczyna tej usterki?

A. Przewody od łącznika A dołączono do zacisków 1 i L łącznika B, natomiast od łącznika C do zacisków 2 i 3 łącznika B.

B. Zamieniono miejscami przewody na zaciskach L oraz 2 łącznika B od strony łącznika C.

C. Przewody od łącznika A dołączono do zacisków 2 i L łącznika B, natomiast od łącznika C do zacisków 1 i 3 łącznika B.

D. Zamieniono miejscami przewody na zaciskach 1 oraz 3 łącznika B od strony łącznika A.

ELE.05 Pytanie 320

Eksploatacja maszyn, urządzeń…

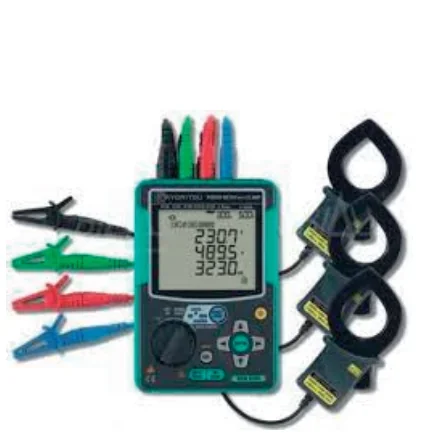

Jaką wielkość fizyczną w układzie pracy silnika elektrycznego mierzy się przyrządem przedstawionym na rysunku?

A. Prędkość obrotową.

B. Rezystancję izolacji.

C. Moment rozruchowy.

D. Prąd pobierany z sieci.

Filtrowanie pytań

Szlifierka kątowa nagle zatrzymała się w czasie pracy. Stwierdzono, że nie jest to spowodowane brakiem zasilania. W celu lokalizacji usterki należy odłączyć zasilanie i następnie

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powoduje opisane objawy?

Na którym rysunku przedstawiono łożysko toczne przeznaczone do zamontowania na wale remontowanego silnika indukcyjnego klatkowego o mocy 7,5 kW?

Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika?

Którym z wymienionych wyłączników nadprądowych należy zabezpieczyć obwód zasilania trójfazowego silnika klatkowego o parametrach znamionowych: PN = 11 kW, UN = 400 V, cos φ = 0,73, η = 80%?

W trakcie oględzin silnika indukcyjnego klatkowego o mocy 11 kW pracującego z odłączonym obciążeniem, słychać głośne stuki wydobywające się z wnętrza silnika. Co jest najbardziej prawdopodobną przyczyną tej usterki?

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu przedstawiono na rysunku?

W czasie pracy młotowiertarki udarowej zauważono nadmierne iskrzenie na komutatorze. Jak należy postąpić, aby nie doszło do uszkodzenia narzędzia?

Działanie którego z wymienionych środków ochrony przeciwporażeniowej, zastosowanych w instalacji tymczasowej na placu budowy, można sprawdzić za pomocą miernika przedstawionego na rysunku?

Jakim skrótem określane są w aktualnych normach dotyczących instalacji elektrycznych urządzenia piorunochronne?

Jeżeli prace pomiarowo-kontrolne instalacji elektrycznych muszą być wykonywane dwuosobowo, to osoba wykonująca pomiary musi posiadać wymagane kwalifikacje, a druga osoba wspomagająca

Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego oceń stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

W celu oceny stanu technicznego silnika indukcyjnego trójfazowego zasilanego napięciem 230/400 V, który nie był uruchamiany od dłuższego czasu, dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli, określ stan techniczny tego silnika.

Jak często należy wykonywać badania okresowe sprzętu ochronnego takiego jak: drążki izolacyjne manipulacyjne, kleszcze i uchwyty izolacyjne, dywaniki i chodniki gumowe?

W pomieszczeniu, w którym ma powstać pralnia chemiczna należy zmodernizować instalację elektryczną. Którą z przedstawionych na rysunkach opraw oświetleniowych można tam zamontować?

Instalacja elektryczna obwodu gniazd w przedpokoju została wykonana przewodem YDYt 3×2,5 mm2. W trakcie wiercenia w ścianie pracownik przewiercił przewód, przecinając jego dwie żyły. Jaki będzie poprawny sposób usunięcia powstałej usterki?

W czasie naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW pracownik ma wymienić uszkodzony przewód OWY 4×4 mm2 450 V/750 V na nowy. Która z wymienionych cech dostępnego przewodu H03RR-F 4G4 wyklucza zastosowanie go w miejsce dotychczasowego?

Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową. Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wysokoczułym, aby ten był przystosowany do warunków środowiskowych?

Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie

Podczas naprawy fragmentu instalacji elektrycznej zasilającej silnik indukcyjny zastąpiono uszkodzone przewody aluminiowe przewodami H07V-R o przekroju żyły 50 mm2. Jaki minimalny przekrój powinien mieć przewód PE, aby spełniony był warunek samoczynnego wyłączenia zasilania?

Który z wymienionych przewodów elektrycznych należy wykorzystać do wykonania przyłącza elektrycznego ziemnego budynku jednorodzinnego z linią napowietrzną 230/400 V?

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

Który z wymienionych pomiarów odbiorczych instalacji elektrycznej w układzie TN-S został wykonany za pomocą miernika przedstawionego na rysunku?

W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku?

Do czego służy przyrząd przedstawiony na rysunku?

Tabela zawiera zalecane okresy pomiarów eksploatacyjnych urządzeń i instalacji elektrycznych pracujących w różnych warunkach środowiskowych. Jak często należy dokonywać pomiaru wyłącznika RCD oraz rezystancji izolacji instalacji zasilającej piec chlebowy w piekarni?

W wyniku pomiarów okresowych instalacji elektrycznej w układzie TN-S w jednym z obwodów gniazd jednofazowych 230 V otrzymano zbyt dużą wartość impedancji pętli zwarcia. Co należy w pierwszej kolejności uczynić, aby zlokalizować usterkę?

Na rysunku przedstawiono uszkodzenie wykryte w puszce podczas oględzin instalacji elektrycznej budynku mieszkalnego. Jaka mogła być przyczyna takiego uszkodzenia?

W jakim celu stosuje się przełącznik gwiazda-trójkąt w układzie zasilania silnika trójfazowego?

Jaką czynność należy wykonać przed uruchomieniem silnika trójfazowego pracującego w urządzeniu budowlanym przenośnym, po zmianie miejsca jego pracy?

Bezpieczną eksploatację grzejnika trójfazowego zapewnia

Jaką wielkość fizyczną w układzie pracy silnika elektrycznego mierzy się przyrządem przedstawionym na rysunku?

Którym z wymienionych wyłączników nadprądowych należy zabezpieczyć obwód zasilania trójfazowego silnika klatkowego o parametrach znamionowych: P_N = 11 kW, U_N = 400 V, cos φ = 0,73, η = 80%?

Instalacja elektryczna obwodu gniazd w przedpokoju została wykonana przewodem YDYt 3×2,5 mm². W trakcie wiercenia w ścianie pracownik przewiercił przewód, przecinając jego dwie żyły. Jaki będzie poprawny sposób usunięcia powstałej usterki?

W czasie naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW pracownik ma wymienić uszkodzony przewód OWY 4×4 mm² 450 V/750 V na nowy. Która z wymienionych cech dostępnego przewodu H03RR-F 4G4 wyklucza zastosowanie go w miejsce dotychczasowego?

Podczas naprawy fragmentu instalacji elektrycznej zasilającej silnik indukcyjny zastąpiono uszkodzone przewody aluminiowe przewodami H07V-R o przekroju żyły 50 mm². Jaki minimalny przekrój powinien mieć przewód PE, aby spełniony był warunek samoczynnego wyłączenia zasilania?
