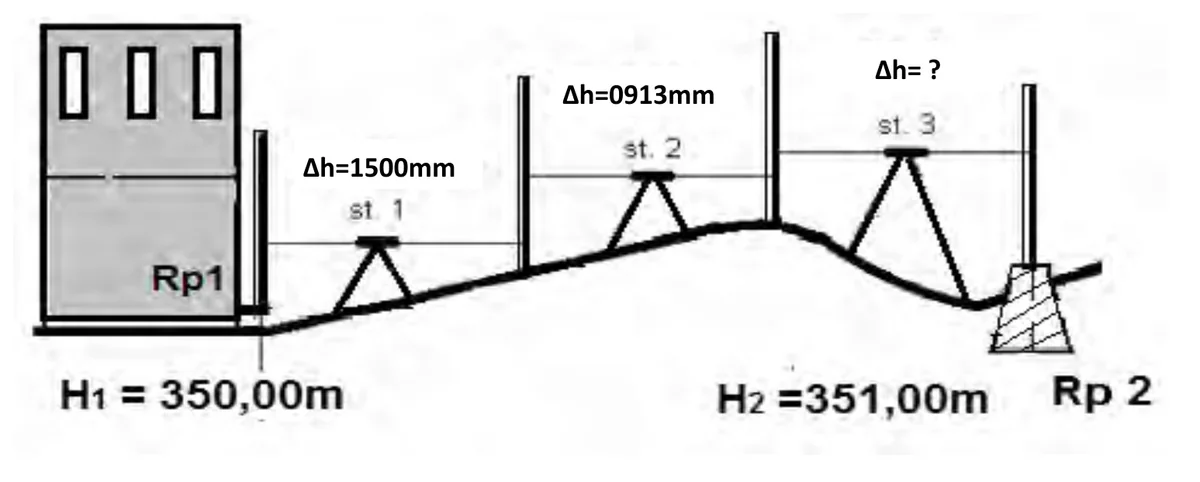

Aby ciąg niwelacyjny nie miał odchyłki wysokościowej, różnica wysokości Δh na stanowisku 3 powinna wynosić
A. -1413 mm
B. 2413 mm
C. 1413 mm
D. -2413 mm
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz B.34-X-18.06).
Odpowiedź -1413 mm jest prawidłowa, ponieważ aby zapewnić, że ciąg niwelacyjny nie będzie miał odchyłki wysokościowej, suma różnic wysokości na wszystkich stanowiskach musi być równa różnicy wysokości między punktami końcowymi. W tym przypadku, suma różnic wysokości na stanowiskach 1 i 2 wynosi 2413 mm, co jest zgodne z zasadami niwelacji. Różnica wysokości między punktami końcowymi wynosi 1000 mm. Aby uzyskać zbilansowany ciąg, różnica wysokości na stanowisku 3 musi wynosić -1413 mm, co prowadzi do równania 2413 mm - 1413 mm = 1000 mm. Taki sposób obliczeń jest zgodny z metodami stosowanymi w praktyce inżynieryjnej, zapewniając dokładność pomiarów wysokości. W rzeczywistych zastosowaniach, takich jak budowa dróg czy inżynieria wodna, precyzyjne określenie różnic wysokości jest kluczowe dla zapewnienia stabilności i funkcjonalności infrastruktury. Warto również pamiętać o standardach branżowych, które rekomendują stosowanie odpowiednich narzędzi i technik pomiarowych, aby zminimalizować ryzyko błędów w obliczeniach.
Wszystkie inne odpowiedzi są błędne, ponieważ nie odpowiadają zasadom niwelacji i nie uwzględniają równania równowagi wysokości. Na przykład, różnica wysokości 2413 mm sugeruje, że suma różnic wysokości na stanowiskach 1 i 2, która wynosi tę samą wartość, powinna być zredukowana o wartość, która pozwoli na osiągnięcie wymaganej różnicy wysokości między punktami końcowymi, wynoszącej 1000 mm. Przypadek 1413 mm jako różnicy na stanowisku 3 wydaje się być mylący, ponieważ nie uwzględnia całkowitej sumy różnic wysokości. Z kolei opcja -2413 mm wprowadza błąd w rozumieniu kierunku i wartości różnic wysokości, co jest kluczowe w niwelacji. W kontekście pomiarów, błąd w oszacowaniu różnicy wysokości może prowadzić do znacznych problemów konstrukcyjnych, jak osiadanie budynków lub niewłaściwe odwodnienie terenu. Takie błędy często wynikają z niepoprawnej analizy danych pomiarowych oraz braku znajomości matematycznych zasady bilansu wysokości, co jest fundamentalnym aspektem pracy inżynieryjnej. Niezrozumienie tych podstawowych koncepcji może prowadzić do poważnych konsekwencji w praktyce inżynieryjnej, dlatego istotne jest, aby przy każdym pomiarze oraz obliczeniu zachować szczególną ostrożność i stosować uznane metody pracy.
