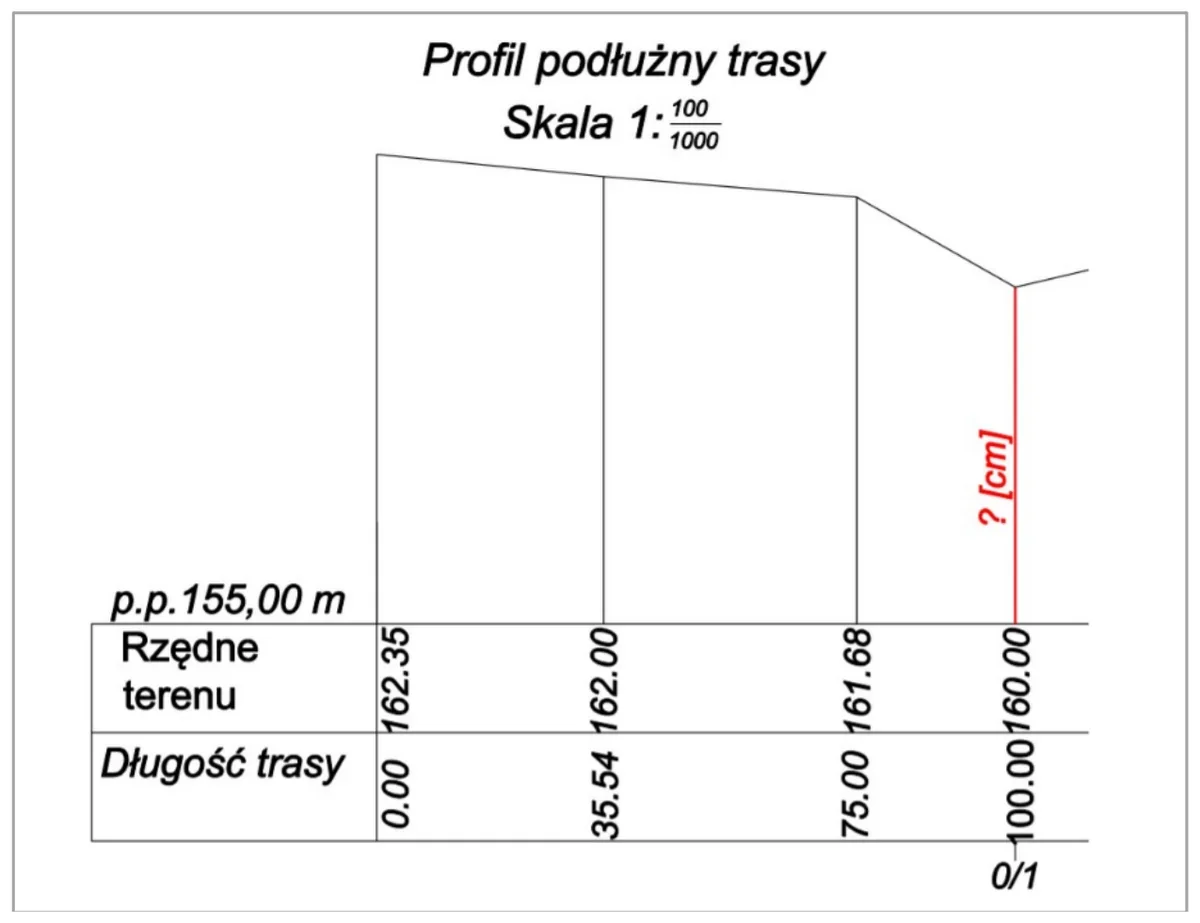

Jaką długość należy odmierzyć od poziomu porównawczego w celu wykreślenia odcinka zaznaczonego na czerwono na przedstawionym fragmencie profilu podłużnego trasy w skali \(1:\frac{100}{1000}\)?
A. 1,5 cm
B. 0,5 cm
C. 5,0 cm
D. 15,0 cm
Pytanie z egzaminu CKE, styczeń 2022 (arkusz BD.31-SG-22.01).
Odpowiedź "5,0 cm" jest poprawna, ponieważ skala 1:100 oznacza, że każdy 1 cm na rysunku odpowiada 100 cm w rzeczywistości. W związku z tym, jeśli odcinek zaznaczony na czerwono ma długość 5 cm na rysunku, to w rzeczywistości ma on długość 500 cm, co oznacza 5 metrów. W praktyce, obliczanie długości w różnych skalach jest niezwykle istotne w dziedzinach takich jak geodezja, architektura czy inżynieria lądowa. W tych branżach precyzyjne przeliczanie wymiarów jest kluczowe dla prawidłowego projektowania i budowania obiektów. Używając skali, można również przygotować plany i rysunki techniczne, które są zgodne z normami branżowymi, co zapewnia ich zgodność z rzeczywistością i ułatwia realizację projektów na miejscu. Dobrze jest również pamiętać, że w przypadku różnych skal, konwersja wymaga staranności i dokładności, aby uniknąć błędów w analizach i w trakcie realizacji inwestycji.
Odpowiedzi, które nie wskazują na prawidłową długość, mogą prowadzić do poważnych konsekwencji w kontekście projektowania i budownictwa. Obliczenia w skali 1:100 wymagają dokładności, a nieprawidłowe oszacowanie długości może skutkować błędami w dokumentacji projektowej. Na przykład, odpowiedź "1,5 cm" sugeruje, że odcinek ma długość 150 cm w rzeczywistości, co jest niewłaściwe, ponieważ wyniki powinny być przeliczone zgodnie z zasadami skali. Nieprawidłowe odpowiedzi mogą wynikać z nieporozumień dotyczących jednostek miary i przeliczeń. Często mylone są pojęcia centymetrów i metrów, co może prowadzić do błędnych konkluzji. Warto zwrócić uwagę na to, że w praktyce inżynieryjnej i architektonicznej błędne oszacowania długości mogą skutkować problemami na etapie realizacji, co może w konsekwencji prowadzić do opóźnień i dodatkowych kosztów. Dlatego też bardzo istotne jest zrozumienie zasad działania skal i ich zastosowania w praktyce, co jest fundamentem profesjonalnego podejścia do tworzenia projektów budowlanych oraz planów geodezyjnych.
