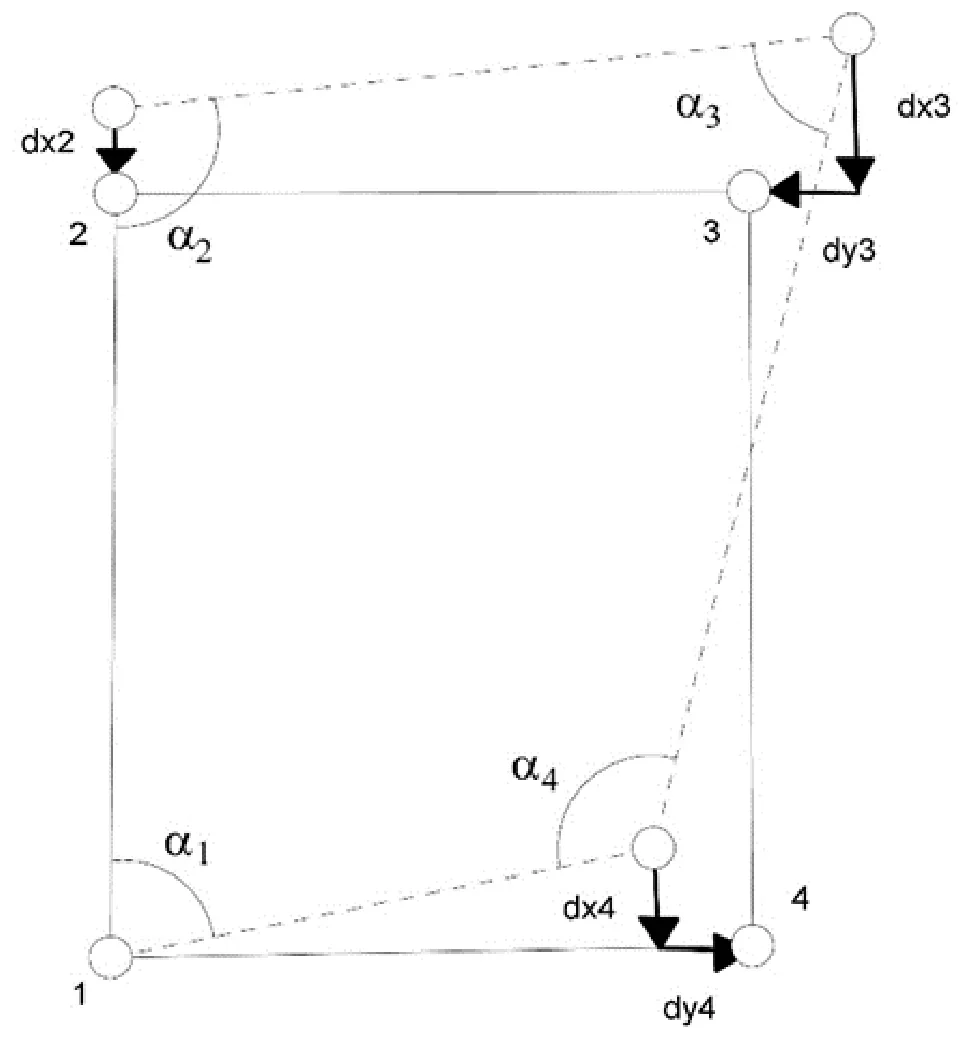

Przedstawiony na rysunku fragment szkicu dotyczy
A. pomiaru osnowy realizacyjnej.
B. naniesienia poprawek trasowania.
C. naniesienia elips błędów.
D. wstępnego tyczenia osnowy realizacyjnej.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz BD.31-SG-21.01).
Poprawna odpowiedź dotycząca naniesienia poprawek trasowania wynika z analizy przedstawionego fragmentu szkicu. Widzimy w nim elementy korekty, takie jak oznaczenia dx2, dy3, które odnoszą się do zmian w położeniu punktów. Te korekty są kluczowe w kontekście trasowania, ponieważ pozwalają na precyzyjne dostosowanie zrealizowanych punktów do wcześniej ustalonych wartości. W praktyce, naniesienie poprawek trasowania jest niezbędne w celu zapewnienia zgodności pomiarów z rzeczywistą sytuacją terenową, co ma kluczowe znaczenie w procesie inżynieryjnym. Standardy branżowe, takie jak normy ISO dotyczące geodezji, podkreślają znaczenie precyzyjnych poprawek w pomiarach, co przyczynia się do zwiększenia dokładności i wiarygodności dokumentacji geodezyjnej. Naniesienie poprawek ma zastosowanie w różnych dziedzinach, takich jak budownictwo, gdzie poprawne trasowanie wpływa na jakość i bezpieczeństwo obiektów budowlanych.
W przypadku odpowiedzi dotyczących wstępnego tyczenia osnowy realizacyjnej, pomiaru osnowy realizacyjnej oraz naniesienia elips błędów, pojawiają się pewne nieporozumienia związane z interpretacją przedstawionego rysunku. Wstępne tyczenie osnowy realizacyjnej to proces, który ma miejsce przed rozpoczęciem pomiarów, a jego celem jest określenie punktów odniesienia na terenie. W kontekście tego rysunku nie ma wystarczających informacji, które sugerowałyby, że mamy do czynienia z tym właśnie etapem, ponieważ rysunek skupia się na korektach, a nie na ich ustalaniu. Z kolei pomiar osnowy realizacyjnej to proces, w którym wykonuje się dokładne pomiary punktów stałych, również nie związany z nanoszeniem poprawek przedstawionych na rysunku. Natomiast elipsy błędów są graficzną reprezentacją niepewności pomiarowej, a ich nanoszenie na rysunki ma zupełnie inny charakter. Elipsa błędów ilustruje rozrzut pomiarów wokół rzeczywistego punktu, co nie jest tożsame z poprawkami trasowania. Typowe błędy myślowe przy wyborze tych odpowiedzi mogą wynikać z pomylenia procesów oraz z braku zrozumienia ich roli w geodezji, co prowadzi do nieprawidłowych wniosków.
