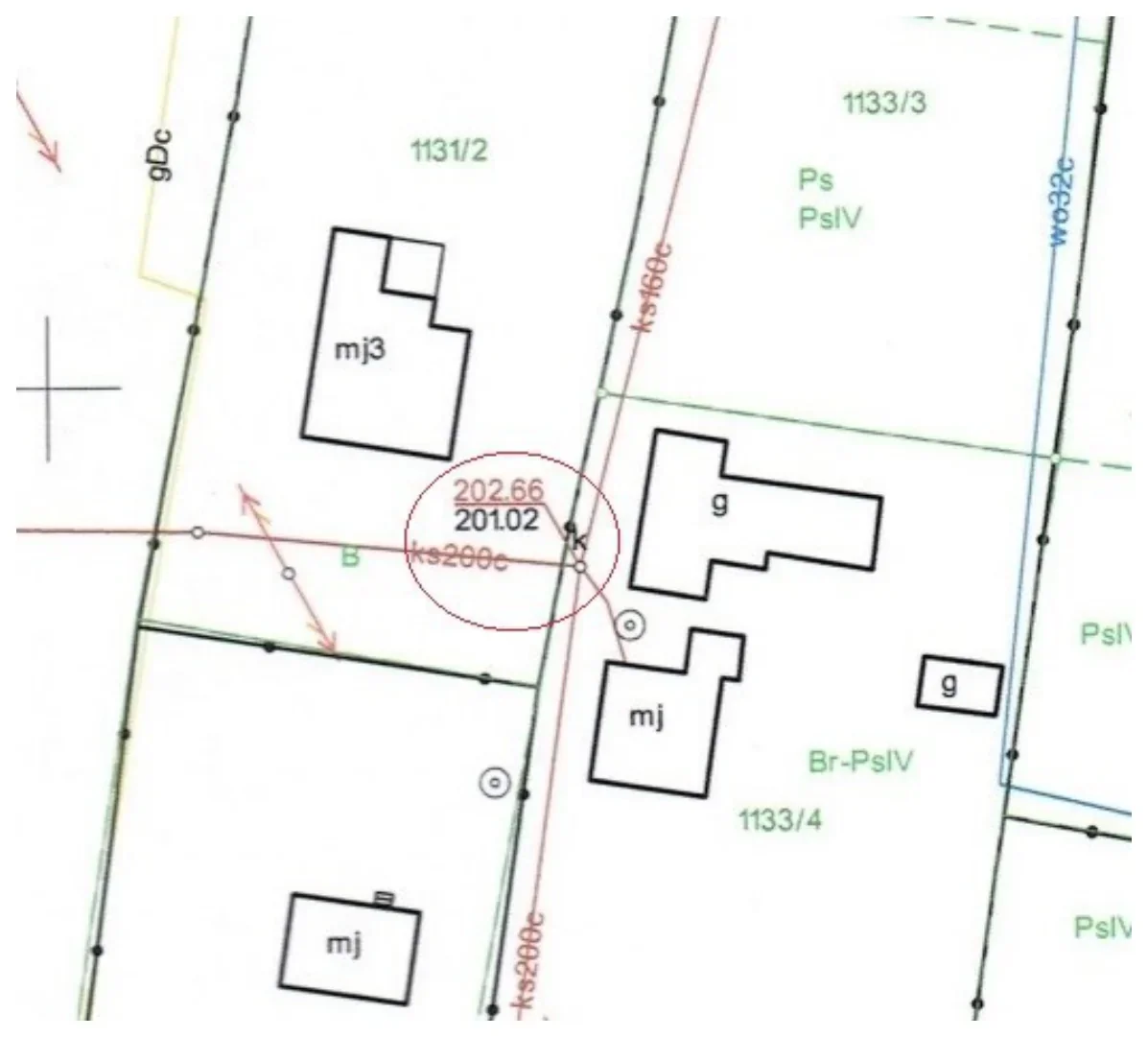

Ile wynosi głębokość studzienki kanalizacyjnej na załączonej mapie zasadniczej?
A. 2,66 m
B. 201,02 m
C. 202,66 m
D. 1,64 m
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz BD.31-X-19.06).
Poprawna odpowiedź to 1,64 m, co zostało jednoznacznie zaznaczone na załączonej mapie zasadniczej. Głębokość studzienki kanalizacyjnej jest kluczowym parametrem przy projektowaniu systemów kanalizacyjnych, gdyż wpływa na ich efektywność oraz bezpieczeństwo. Dobrze zaprojektowane studzienki powinny mieć odpowiednią głębokość, aby zapewnić właściwy przepływ ścieków oraz uniemożliwić ich cofaniu się. W praktyce inżynierskiej, głębokości studzienek różnią się w zależności od lokalnych warunków hydrologicznych oraz norm branżowych, takich jak PN-EN 752 czy PN-EN 1610, które regulują zasady budowy i eksploatacji systemów kanalizacyjnych. Odpowiednia głębokość studzienek pozwala również na łatwiejszy dostęp do ich wnętrza w celu przeprowadzania inspekcji oraz konserwacji, co jest niezbędne w utrzymaniu sprawności całego systemu. Zrozumienie tych zagadnień ma istotne znaczenie dla każdego inżyniera zajmującego się projektowaniem infrastruktury wodno-kanalizacyjnej.
W przypadku udzielenia odpowiedzi na poziomie 201,02 m, 2,66 m lub 202,66 m, należy zauważyć, że wartości te są znacznie nieadekwatne do rzeczywistej głębokości studzienki kanalizacyjnej. Głębokość na poziomie 201,02 m sugeruje położenie studzienki głęboko pod poziomem terenu, co jest niepraktyczne w standardowych projektach kanalizacyjnych. W rzeczywistości, takie wartości byłyby typowe dla dużych budowli inżynieryjnych lub wykopalisk geologicznych, a nie dla typowych studzienek. Odpowiedź 2,66 m również nie jest uzasadniona, gdyż mimo że jest to wartość bardziej realistyczna, nie odpowiada oznaczonej na mapie głębokości. Tego typu odpowiedzi mogą wynikać z błędnego zrozumienia skali na mapie lub niewłaściwej interpretacji oznaczeń. Błąd w posługiwaniu się jednostkami miary bądź brakiem znajomości praktyki inżynieryjnej w zakresie projektowania systemów kanalizacyjnych może prowadzić do takich mylnych wniosków. Warto zaznaczyć, że skuteczne projektowanie wymaga nie tylko znajomości norm, ale także umiejętności właściwej analizy przedstawionych danych oraz ich kontekstu, co jest kluczowe dla zapewnienia efektywności i bezpieczeństwa infrastruktury wodno-kanalizacyjnej.
