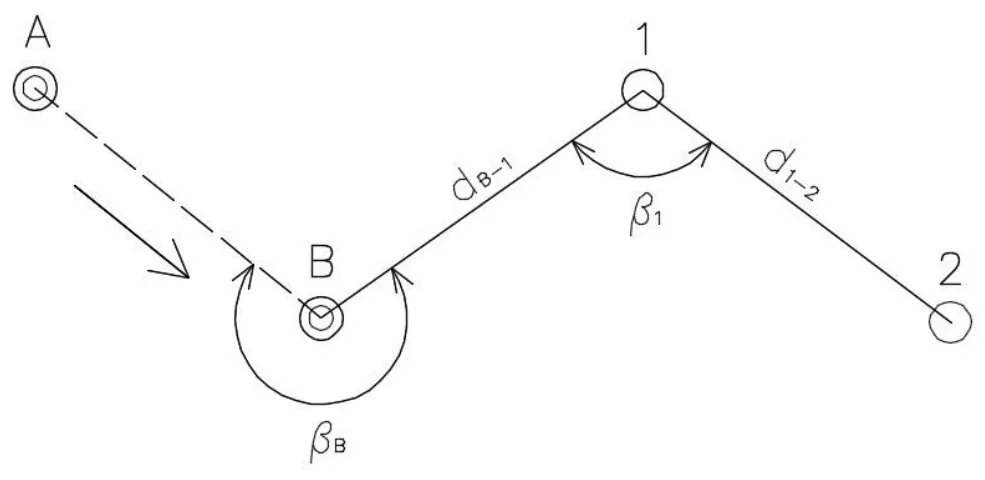

Na zamieszczonym fragmencie ciągu poligonowego βB jest kątem
A. nawiązania prawym.
B. wierzchołkowym lewym.
C. nawiązania lewym.
D. wierzchołkowym prawym.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.34-X-19.01).
Kąt β w zamieszczonym schemacie ciągu poligonowego jest kątem nawiązania prawym, co oznacza, że jest mierzony w kierunku ruchu wskazówek zegara od linii odwrotnej do linii w przód. W praktyce, przy pomiarach geodezyjnych, kąt nawiązania jest kluczowy dla określenia orientacji i kierunku pomiarów. Prawidłowe zrozumienie i identyfikacja kątów nawiązania jest niezbędne w procesie tworzenia map i planów, a także w konstrukcji budynków i infrastruktury. W standardach geodezyjnych, takich jak norma ISO 17123 dotycząca pomiarów, zwraca się uwagę na znaczenie dokładnych pomiarów kątów w kontekście jakości i precyzji prac geodezyjnych. W związku z tym, kąt β, będący kątem nawiązania, przyczynia się do zapewnienia dokładności pomiarów i zgodności z przyjętymi normami, co jest niezbędne w profesjonalnej praktyce geodezyjnej.
Kiedy analizujesz błędne odpowiedzi dotyczące kąta β w kontekście ciągu poligonowego, ważne jest, aby zrozumieć podstawowe zasady dotyczące kątów nawiązania. Wiele osób myli pojęcie kąta wierzchołkowego z kątem nawiązania, co prowadzi do nieporozumień. Kąt wierzchołkowy, zarówno lewy, jak i prawy, to kąt utworzony przez linie łączące dwa punkty, a nie kąt mierzony względem ruchu. Kiedy mówimy o kącie nawiązania, mówimy o kącie mierzonym w kierunku ruchu wskazówek zegara od linii odwrotnej do linii w przód. Wybór błędnych odpowiedzi często wynika z niezrozumienia kierunku pomiaru oraz sposobu, w jaki kąt nawiązania jest definiowany w standardach geodezyjnych. W praktyce, zła interpretacja kierunków może prowadzić do poważnych błędów w pomiarach, co z kolei wpływa na jakość danych geodezyjnych. Dlatego tak istotne jest, aby na etapie nauki zwracać szczególną uwagę na różnice między kątem wierzchołkowym a kątem nawiązania, aby uniknąć typowych pułapek myślowych związanych z tym zagadnieniem. Zrozumienie tych różnic jest kluczowe dla każdego, kto zajmuje się geodezją, inżynierią lądową czy planowaniem przestrzennym.
