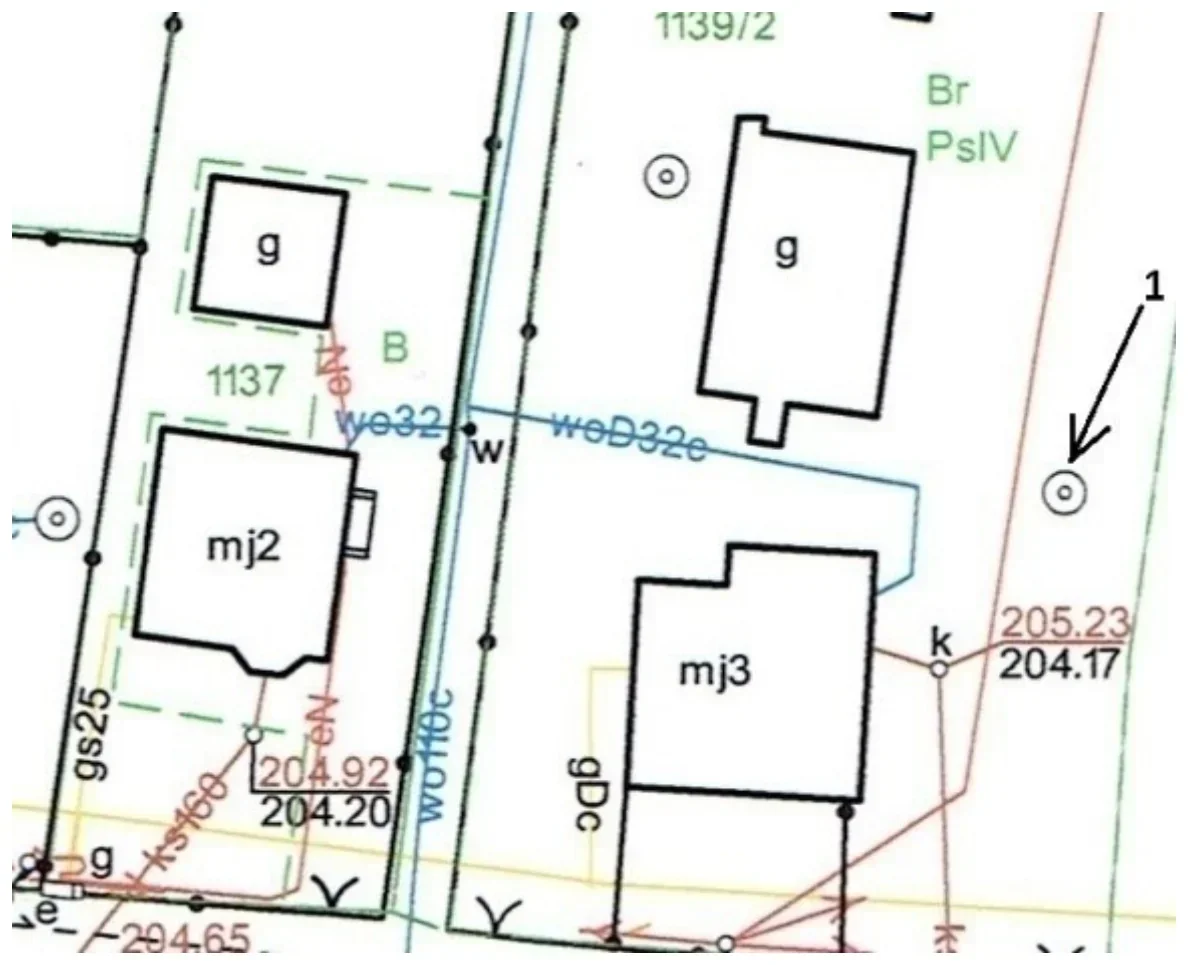

Na przedstawionym fragmencie mapy zasadniczej cyfrą 1 oznaczono
A. punkt osnowy geodezyjnej.
B. drzewo.
C. chłodnię kominową.
D. studnię.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.34-SG-20.01).
Na przedstawionym fragmencie mapy zasadniczej cyfrą 1 oznaczono studnię. Symbol okręgu z kropką w środku jest powszechnie stosowany w polskich mapach geodezyjnych jako standardowe oznaczenie studni. Wiedza na temat symboliki mapy jest kluczowa dla geodetów, ponieważ umożliwia prawidłowe interpretowanie informacji przestrzennych. Studnie, jako elementy infrastruktury, są często przedstawiane na mapach ze względu na ich znaczenie w gospodarce wodnej i ochronie zasobów wód gruntowych. Poprawna identyfikacja studni na mapie może pomóc w planowaniu inwestycji, zarządzaniu wodami oraz przeprowadzaniu analiz środowiskowych. Używanie standardowych symboli ułatwia także komunikację między specjalistami w dziedzinie geodezji, urbanistyki i ochrony środowiska, co jest niezbędne w procesach decyzyjnych dotyczących wykorzystania przestrzeni.
Odpowiedzi zawierające wskazania na punkt osnowy geodezyjnej, chłodnię kominową oraz drzewo są nieprawidłowe z kilku powodów. Punkt osnowy geodezyjnej to kluczowy element wykorzystywany w geodezji, oznaczany na mapach specjalnymi symbolami, które różnią się od przedstawionego okręgu z kropką. Taki punkt służy jako odniesienie dla pomiarów geodezyjnych, co czyni go niezwykle istotnym, ale jego symbolika nie odpowiada temu, co widoczne na mapie. Chłodnie kominowe, będące elementami infrastruktury przemysłowej, są zazwyczaj przedstawiane za pomocą bardziej złożonych symboli graficznych, które obejmują specyfikę ich konstrukcji i funkcji. Natomiast drzewa, jako elementy przyrody, mają swoje unikalne oznaczenia, zazwyczaj przedstawiane w postaci symboli liściastych lub okrągłych, które nie są zgodne z symbolem studni. Takie mylne interpretacje mogą wynikać z braku znajomości standardów map geodezyjnych, co jest częstym problemem wśród osób początkujących w geodezji. Kluczowe jest, aby użytkownicy map rozumieli, że każdy symbol ma swoje konkretne znaczenie, a jego niewłaściwa interpretacja może prowadzić do błędnych wniosków w zakresie planowania przestrzennego czy ochrony środowiska.
