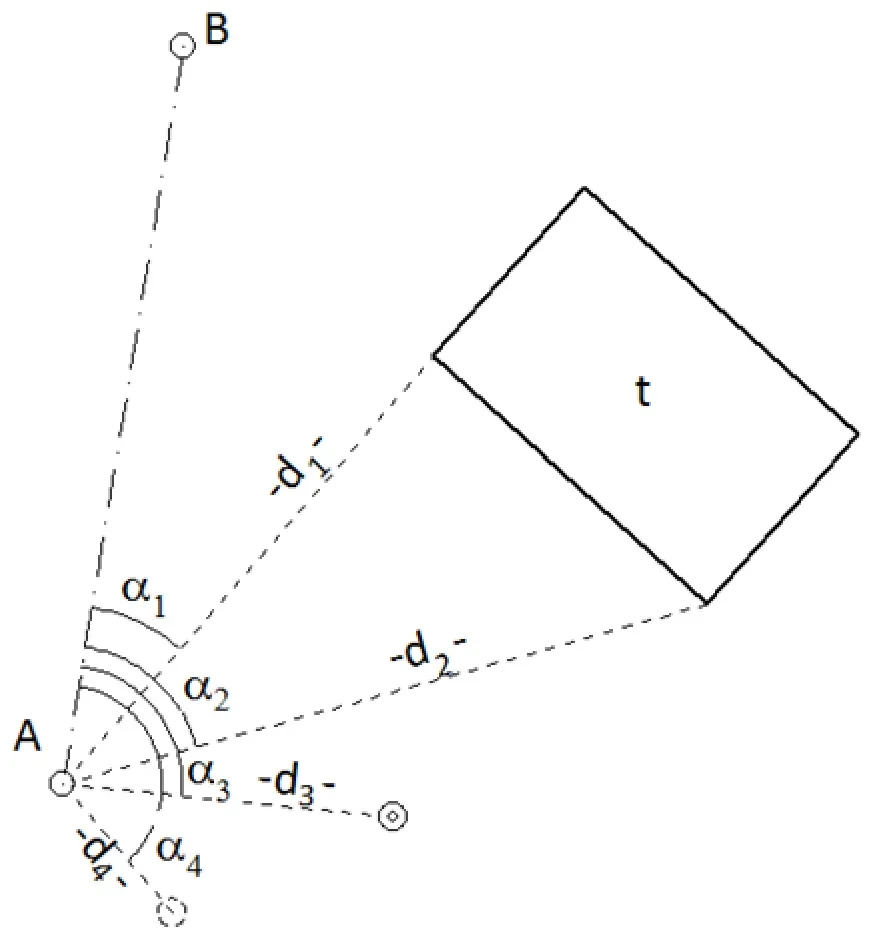

Którą metodę pomiaru szczegółów sytuacyjnych przedstawiono na rysunku?
A. Biegunową.
B. Wcięć.
C. Ortogonalną.
D. Przedłużeń.
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz B.34-SG-23.06).
Metoda biegunowa, przedstawiona na rysunku, jest techniką pomiarową, w której lokalizacja punktów w przestrzeni określa się za pomocą kątów oraz odległości od punktu bazowego, nazywanego punktem odniesienia. W praktyce, metoda ta znajduje zastosowanie w geodezji, gdzie precyzyjne określenie położenia punktów jest kluczowe. Zastosowanie współrzędnych biegunowych umożliwia łatwiejsze obliczenia i wizualizację danych, szczególnie w przypadku prac terenowych, gdzie często musimy określić lokalizacje w trudnych warunkach. Użycie metody biegunowej pozwala na efektywne pomiary kątów i odległości, co jest zgodne z normami branżowymi i dobrymi praktykami geodezyjnymi. Przykładowo, w mapowaniu terenu, technika ta może być używana do wyznaczania punktów charakterystycznych w odniesieniu do punktów bazowych, co ułatwia tworzenie dokładnych map oraz planów. Rozumienie tej metody jest kluczowe dla każdej osoby zajmującej się pomiarami geodezyjnymi oraz inżynieryjnymi, a także dla studentów kierunków związanych z geoinformatyką.
Wybór innej metody pomiaru szczegółów sytuacyjnych, takich jak przedłużenia, ortogonalna czy wcięcia, może wynikać z nieporozumienia co do definicji i zastosowania tych technik. Metoda przedłużeń polega na przedłużaniu linii pomiarowych wzdłuż określonych kierunków, co sprawdza się w sytuacjach, gdzie potrzebne są proste pomiary odległości, ale nie uwzględnia kątów, co czyni ją nieodpowiednią w kontekście wielopunktowych pomiarów charakterystycznych dla metody biegunowej. Z kolei podejście ortogonalne, które opiera się na pomiarach prostokątnych, również nie jest właściwe w tym przypadku, ponieważ nie bazuje na kątach i odległościach, a jedynie na prostopadłych liniach, co ogranicza jego zastosowanie w skomplikowanych układach przestrzennych. Metoda wcięć, związana z pomiarami na budowach i infrastrukturze, również nie odpowiada na pytanie, gdyż koncentruje się na pomiarze wymiarów obiektów, a nie na odniesieniu do punktów bazowych. Typowym błędem myślowym jest założenie, że wszystkie te metody są równoważne i mogą być stosowane zamiennie, co jest błędne, ponieważ każda z nich ma swoje specyficzne zastosowania i ograniczenia. Kluczowe jest zrozumienie, że wybór odpowiedniej metody pomiarowej powinien być zawsze dostosowany do konkretnych warunków i wymagań projektu, co podkreśla istotność wiedzy na temat ich właściwości i zastosowań.
