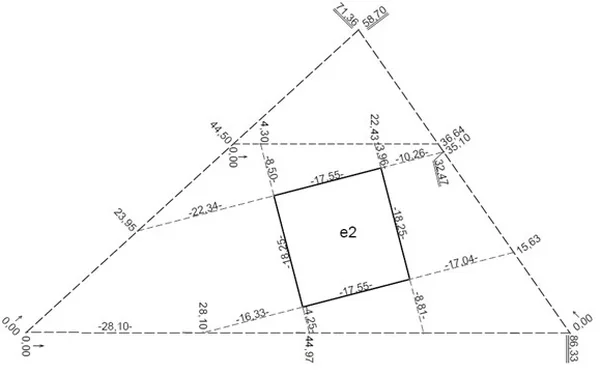

Którą metodę pomiaru szczegółów sytuacyjnych przedstawiono na szkicu?
A. Wcięć liniowych.
B. Wcięć kątowych.
C. Ortogonalną.
D. Przedłużeń konturów sytuacyjnych.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.34-SG-20.01).
Metoda przedłużeń konturów sytuacyjnych jest kluczowym narzędziem w geodezji, pozwalającym na precyzyjne określenie pozycji punktów szczegółowych na terenie. W praktyce polega ona na przedłużaniu konturów terenowych do momentu ich przecięcia z liniami pomocniczymi, co umożliwia uzyskanie dokładnych współrzędnych geograficznych. Stosując tę metodę, geodeci mogą określać lokalizację obiektów budowlanych, infrastruktury czy elementów krajobrazu. Ponadto, przedłużenia konturów są wykorzystywane w analizach topograficznych oraz przy tworzeniu map, gdzie dokładność przedstawienia terenu ma kluczowe znaczenie. W kontekście dobrych praktyk branżowych, metoda ta wpisuje się w standardy pomiarów geodezyjnych, które zalecają użycie linii pomocniczych dla zwiększenia precyzji i wiarygodności wyników. Dzięki temu, geodeci są w stanie nie tylko zrealizować pomiary z większą dokładnością, ale także zapewnić, że wyniki spełniają wymagania norm jakościowych w pracach geodezyjnych.
Wcięcia liniowe, ortogonalne oraz wcięcia kątowe to metody pomiarowe, które mają swoje zastosowania, ale nie są odpowiednie w kontekście przedstawionym na szkicu. Wcięcia liniowe polegają na pomiarze odległości wzdłuż linii pomocniczych, co może prowadzić do błędnych interpretacji, jeśli kontury sytuacyjne nie są odpowiednio zdefiniowane. Z kolei metoda ortogonalna opiera się na pomiarach kątów prostych i wymaga precyzyjnego ustalenia pozycji punktów, co może być problematyczne w ukształtowanej terenie, gdzie kontury są nieregularne. Wcięcia kątowe z kolei bazują na pomiarze kątów, co również nie odpowiada mechanizmowi przedłużeń konturów. Typowym błędem myślowym w tym przypadku jest mylenie zastosowania różnych technik pomiarowych. Użytkownik może sądzić, że każda z tych metod oferuje podobne rezultaty, jednak ich zastosowanie w praktyce wymaga różnych podejść i narzędzi. Zrozumienie różnic między tymi technikami jest kluczowe dla efektywnego i precyzyjnego wykonywania pomiarów geodezyjnych i unikania błędów, które mogą prowadzić do nieprawidłowych wyników.
