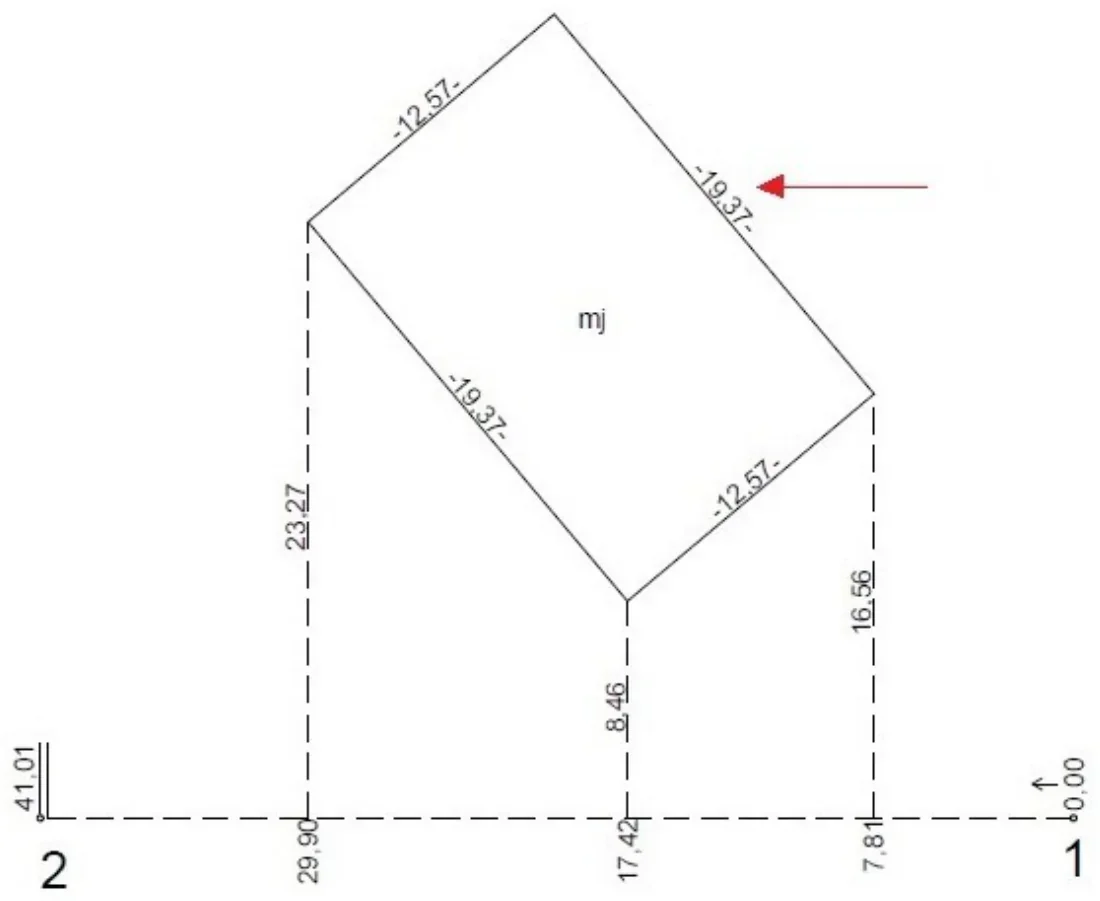

Na fragmencie szkicu polowego z pomiaru budynku metodą ortogonalną czerwoną strzałką oznaczono miarę
A. rzędną.
B. odciętą.
C. czołową.
D. przeciwprostokątną.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.34-SG-20.01).
Odpowiedź, którą wybrałeś, jest prawidłowa. Miara czołowa w pomiarach budowlanych oznacza odległość mierzona w kierunku poziomym (osi X) od punktu odniesienia do punktu pomiarowego. W kontekście pomiarów ortogonalnych, miara czołowa jest kluczowa w ustalaniu geometrii obiektów oraz w tworzeniu precyzyjnych rysunków technicznych. Zastosowanie tej miary pozwala na wyznaczenie lokalizacji budynku lub innego obiektu w przestrzeni, co jest niezbędne w procesie projektowania i budowy. W standardach geodezyjnych, takich jak normy ISO 19152 dotyczące informacji geograficznej, miara czołowa jest uznawana za fundamentalną dla zbierania danych przestrzennych. Użycie tej miary w praktyce pomaga inżynierom i architektom w precyzyjnym przekazywaniu informacji o lokalizacji i wymiarach obiektów budowlanych, co z kolei wpływa na jakość realizowanych projektów.
Wybór innej odpowiedzi sugeruje pewne nieporozumienia dotyczące podstawowych zasad pomiarów budowlanych. Miara odcięta, choć używana w kontekście pomiarów kątowych, nie odnosi się bezpośrednio do opisanego przypadku dotyczącego pomiarów ortogonalnych. W kontekście pomiarów budowlanych, miara odcięta często dotyczy odległości mierzonych na osi Y, co nie ma miejsca w omawianym szkicu. Z kolei przeciwprostokątna odnosi się do pomiarów w trójkącie prostokątnym, gdzie nie można jej zastosować do opisu miary wbudowanej w układ ortogonalny, ponieważ nie dotyczy bezpośrednio pomiarów wzdłuż osi. Miara rzędna natomiast, chociaż dotyczy wysokości, również nie ma zastosowania w kontekście miary poziomej, co wprowadza zamieszanie w analizie pomiarów. Często mylnie zakłada się, że pomiary takie jak miara rzędna mogą być używane zamiennie z miarą czołową, co prowadzi do błędnych wniosków w projektowaniu i pomiarach. To zrozumienie jest kluczowe, ponieważ błędne interpretacje mogą skutkować nieprecyzyjnymi danymi, co w efekcie wpływa na skuteczność całego procesu budowlanego. W związku z tym, kluczowym jest przywiązanie uwagi do dokładności terminologii oraz umiejętność prawidłowego przyporządkowania miar do odpowiednich kontekstów technicznych.
