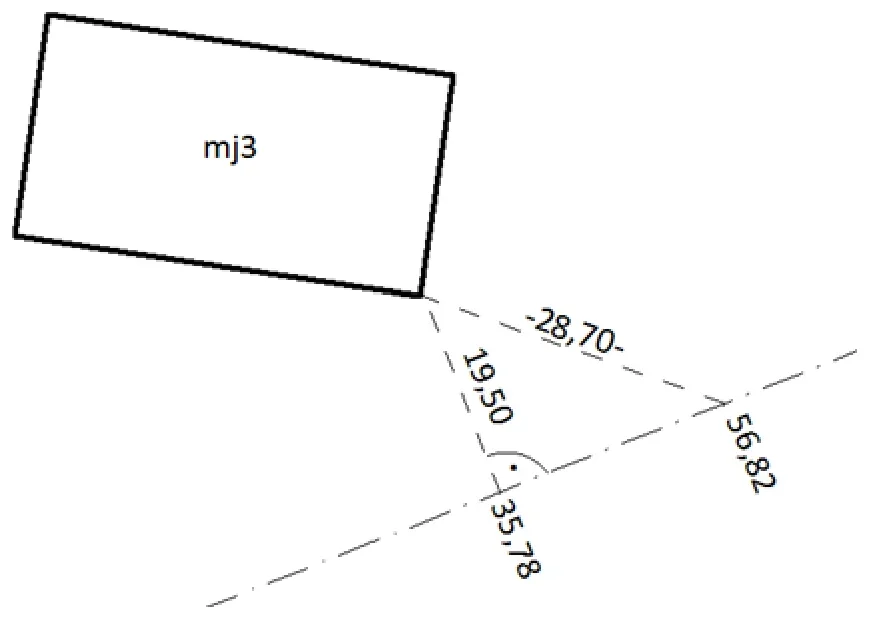

Zgodnie z przedstawionym szkicem pomiaru szczegółów terenowych metodą ortogonalną wartość miary kontrolnej tzw. podpórki wynosi
A. 56,82 m
B. 35,78 m
C. 19,50 m
D. 28,70 m
Pytanie z egzaminu CKE, styczeń 2022 (arkusz B.34-SG-22.01).
Poprawna odpowiedź to 28,70 m, co jest wartością bezpośrednio odczytaną z przedstawionego szkicu pomiaru szczegółów terenowych metodą ortogonalną. Miara kontrolna, znana jako "podpórka", jest kluczowym elementem w procesie pomiarowym, gdyż odzwierciedla odległość od punktu szczegółu terenowego do linii bazowej. Wykorzystując metodę ortogonalną, inżynierowie i geodeci zapewniają precyzyjne pomiary, które są niezbędne w projektach budowlanych czy infrastrukturze miejskiej. Dobrze zrealizowane pomiary kontrolne pomagają w weryfikacji poprawności wykonania i mogą być stosowane do kalibracji sprzętu pomiarowego. Przyjęcie odpowiednich standardów, takich jak normy ISO w geodezji, pozwala na zapewnienie wiarygodności i powtarzalności wyników. Umożliwia to również identyfikację potencjalnych błędów w pomiarach, co jest niezbędne dla utrzymania wysokiej jakości pracy w branży.
Wybór innej wartości niż 28,70 m może wynikać z kilku błędów myślowych oraz nieporozumień związanych z interpretacją szkicu. Często zdarza się, że osoby wykonujące pomiary mylnie identyfikują linie pomiarowe bądź czołowe punkty na szkicu, co prowadzi do przekłamań w odczycie. Przykładem może być błędne odczytanie pozycji punktu m3 lub mylenie go z innymi punktami, co skutkuje niewłaściwą miarą kontrolną. Czasami również nieprawidłowe zrozumienie, czym jest miara kontrolna, prowadzi do obliczeń opartych na złych danych. Miara kontrolna powinna być traktowana jako punkt odniesienia w projekcie, a nie jako samodzielna odległość. Dodatkowo, brak znajomości konwencji rysunkowych w pomiarach ortogonalnych może powodować, że pomiar jest wykonywany na podstawie niewłaściwych założeń. Właściwe zrozumienie metodologii pomiarowej oraz umiejętność interpretacji rysunków technicznych są kluczowe w tej dziedzinie. Dlatego warto zagłębić się w dokumentację projektową oraz standardy branżowe, które precyzyjnie opisują, jak należy przeprowadzać odczyty i interpretować wyniki pomiarów.
