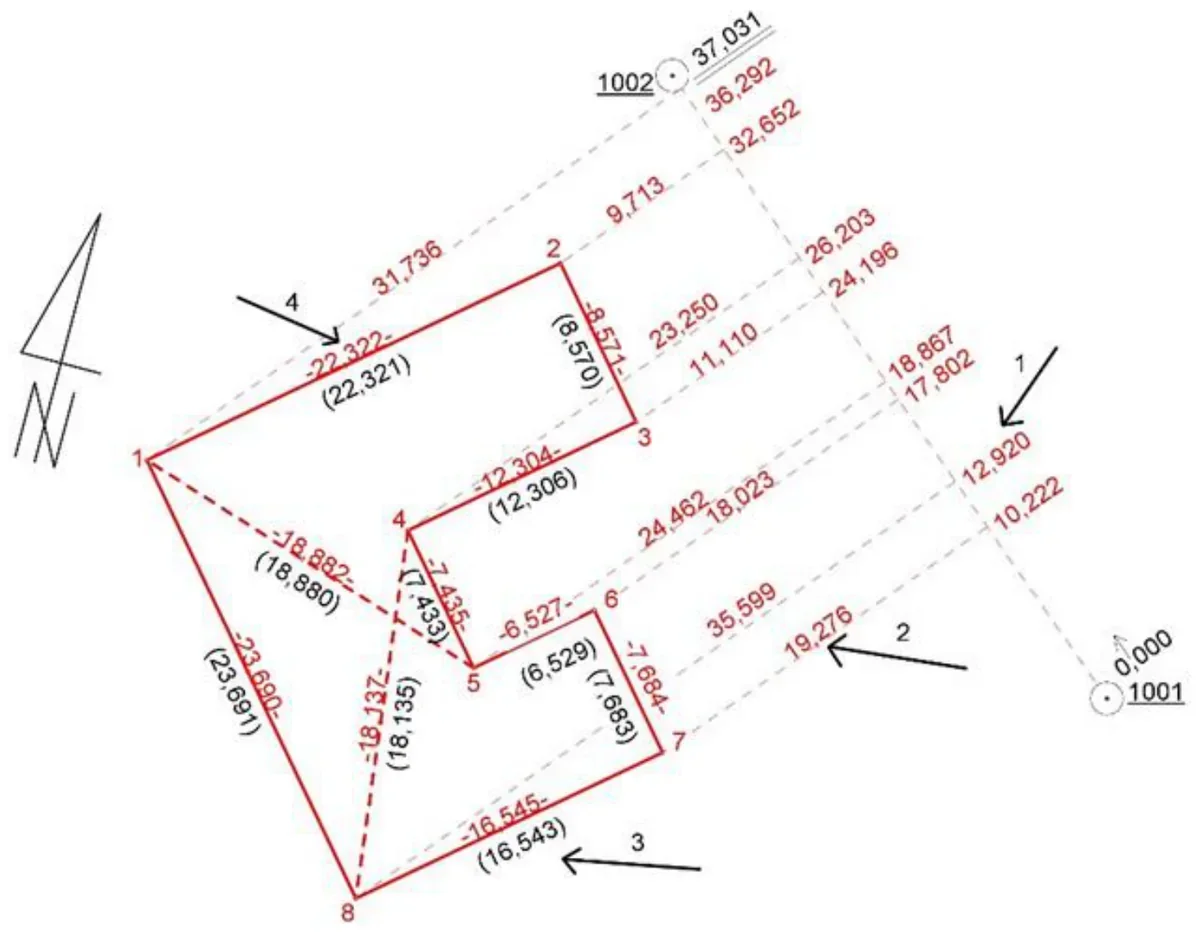

Która z miar wskazanych strzałką na szkicu tyczenia, oznacza wynik pomiaru kontrolnego tyczonych elementów obiektu?
A. 3
B. 2
C. 4
D. 1
Pytanie z egzaminu CKE, styczeń 2021 (arkusz BD.31-SG-21.01).
Wybór miary oznaczonej strzałką numer 3 jako wyniku pomiaru kontrolnego tyczonych elementów obiektu jest trafny, ponieważ wskazuje na miarę zewnętrzną, a zewnętrzne kontury obiektu są kluczowe w kontekście kontroli wymiarów. W praktyce, pomiary kontrolne są wykonywane w celu zapewnienia, że tyczone elementy obiektu spełniają wymagane standardy budowlane oraz normy jakościowe. Miary zewnętrzne, takie jak ta wskazana przez strzałkę 3, są często wykorzystywane do porównania z wymiarami projektowanymi. Standardy takie jak Eurokod 7 lub normy ISO 17123 dotyczące pomiarów geodezyjnych podkreślają znaczenie sprawdzania wymiarów zewnętrznych dla zapewnienia zgodności z dokumentacją projektową. W kontekście tyczenia, kluczowe jest, aby pomiary dokładnie odzwierciedlały rzeczywiste wymiary, co ma istotne znaczenie dla bezpieczeństwa konstrukcji. Prawidłowa identyfikacja miar kontrolnych, jak ta z oznaczeniem 3, jest fundamentem dla skutecznych procedur kontrolnych w inżynierii budowlanej.
Wybór innej miary jako wyniku pomiaru kontrolnego tyczonych elementów obiektu może wynikać z nieporozumienia dotyczącego roli miar w procesie tyczenia. Niektóre z błędnych odpowiedzi mogą sugerować, że miary wewnętrzne są równie istotne, jednak w kontekście kontroli wymiarów obiektu, to miary zewnętrzne mają kluczowe znaczenie. W praktyce, miary wewnętrzne mogą być używane do pomiarów w obrębie samego obiektu, natomiast wyniki pomiarów kontrolnych wymagają analizy zewnętrznych konturów, które są pierwszym krokiem w definiowaniu przestrzennego kształtu obiektu. Typowym błędem myślowym jest mylenie pomiarów wewnętrznych z kontrolą wymiarów zewnętrznych, co prowadzi do niespójności w dokumentacji projektowej. Ponadto, niewłaściwe zrozumienie zasad pomiarowych oraz ich zastosowania w kontekście kontroli jakości może skutkować poważnymi błędami w budowie. Dla utrzymania wysokich standardów jakości, zgodnych z normami branżowymi, istotne jest, aby zwracać uwagę na miary, które są istotne dla zachowania integralności w projektach budowlanych. Dlatego prawidłowe rozpoznanie znaczenia miar zewnętrznych jest kluczowe dla sukcesu w zadaniach związanych z tyczeniem oraz kontrolą jakości w budownictwie.
