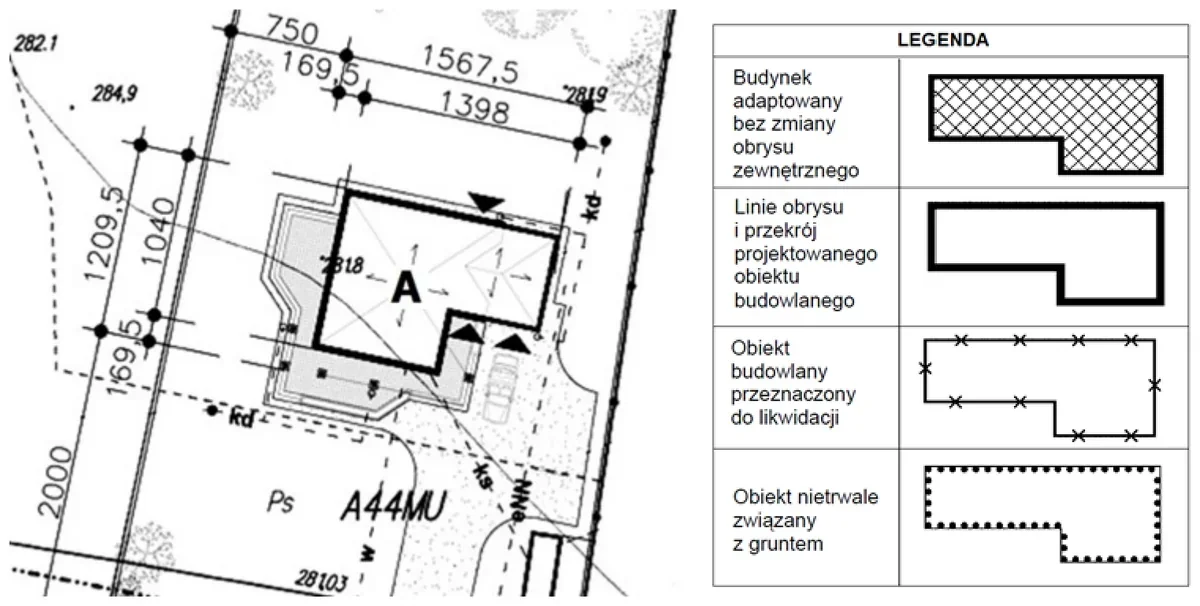

Na przedstawionym fragmencie projektu zagospodarowania działki literą A oznaczono obiekt budowlany
A. przeznaczony do likwidacji.
B. nietrwale związany z gruntem.
C. adaptowany.
D. projektowany.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz BD.31-X-19.06).
Odpowiedź "projektowany" jest prawidłowa, ponieważ obiekt budowlany oznaczony literą A na przedstawionym fragmencie dokumentacji zagospodarowania terenu jest ukazany w sposób, który sugeruje jego status jako elementu w fazie projektowania. Linia przerywana, która otacza obiekt, w kontekście standardów projektowania architektoniczno-budowlanego, jest często stosowana do oznaczania obiektów, które są planowane do realizacji, a nie istniejących budynków. W praktyce, takie oznaczenia mają na celu informowanie interesariuszy o przyszłych inwestycjach oraz ich potencjalnym wpływie na otoczenie. Warto również zauważyć, że w projektach urbanistycznych stosuje się różne symbole i linie, aby wizualnie odzwierciedlić status obiektów w planie. Przykładowo, w projektach mieszkań czy budynków użyteczności publicznej, różnicowanie typów linii pozwala na lepsze zrozumienie, które elementy są już realne, a które są jedynie w fazie koncepcyjnej. Z tego względu, ocena oznaczenia obiektu jako "projektowanego" jest zgodna z przyjętymi praktykami w branży budowlanej.
Wybór odpowiedzi dotyczących obiektu nietrwale związane z gruntem, adaptowanego, czy przeznaczonego do likwidacji wskazuje na pewne nieporozumienia związane z interpretacją dokumentacji projektowej. Obiekt nietrwale związany z gruntem odnosi się do struktur, które nie są trwale osadzone w gruncie, takich jak namioty czy pawilony sezonowe. W kontekście przedstawionego fragmentu, obiekt oznaczony literą A nie pasuje do tej definicji, ponieważ sugeruje bardziej stałą formę budowli. Odpowiedź o obiekcie adaptowanym bez zmiany obrysu zewnętrznego również jest myląca; adaptacja oznacza, że istniejący budynek jest przekształcany do innego użytku, co zakłada jego wcześniejsze istnienie, co nie ma miejsca w tym przypadku. Wreszcie, obiekt przeznaczony do likwidacji nie znajduje zastosowania, ponieważ nie wskazano na żaden kontekst dotyczący usunięcia struktury w przedstawionym materiale. Typowym błędem myślowym jest zatem założenie, że wszelkie linie przerywane wskazują na obiekty adaptowane lub usunięte, podczas gdy w rzeczywistości mogą one również wskazywać na obiekty w fazie projektowania. Ważne jest, aby zrozumieć różnorodność symboliki używanej w projektach urbanistycznych i budowlanych, co pozwala na właściwą interpretację dokumentacji oraz podejmowanie świadomych decyzji w procesie projektowania i realizacji inwestycji.
