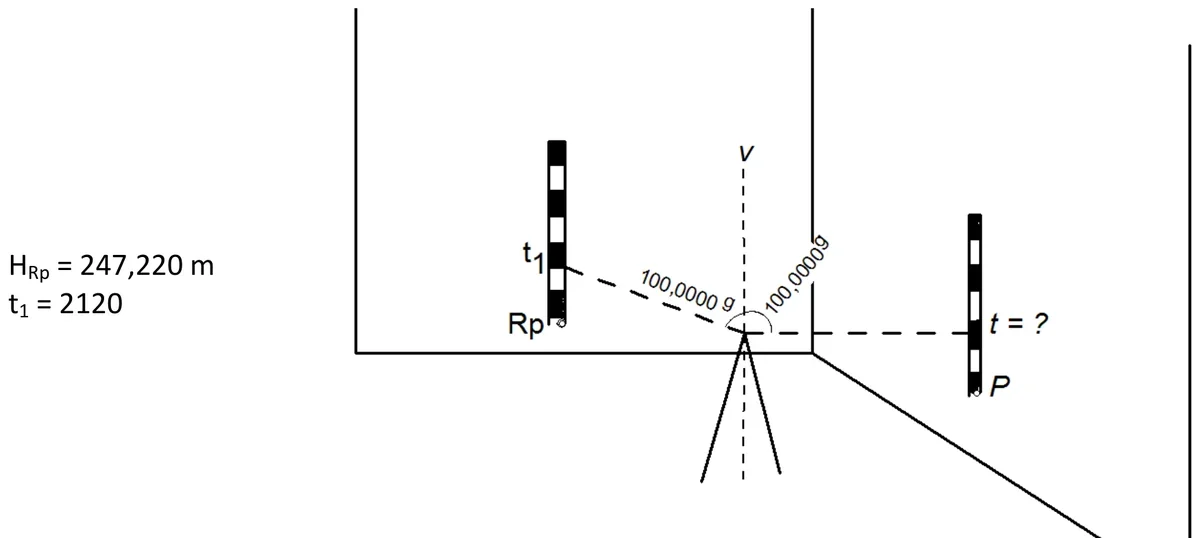

Którą wartość odczytu t na łacie niwelacyjnej należy ustawić, aby przenieść na prostopadłą ścianę budynku zero budowy o poziomie HP = 247,800 m, zgodnie z zamieszczonym szkicem?
A. 2120
B. 1540
C. 0580
D. 3660
Pytanie z egzaminu CKE, styczeń 2020 (arkusz BD.31-SG-20.01).
Poprawna odpowiedź to 1540. W celu przeniesienia zera budowy na ścianę budynku, konieczne jest wykonanie dokładnych obliczeń, opierających się na różnicy wysokości między punktem odniesienia a poziomem H_P = 247,800 m. Zgodnie z zasadami niwelacji, aby uzyskać właściwy odczyt t na łacie niwelacyjnej, należy od wartości t1 odjąć poziom zero budowy. W praktyce, w przypadku prac budowlanych, szczególnie podczas wytyczania fundamentów, kluczowe jest utrzymanie precyzyjnego poziomu, ponieważ każdy błąd może prowadzić do późniejszych komplikacji w budowie. Warto również pamiętać, że standardy dotyczące niwelacji, takie jak normy ISO, zalecają stosowanie wysokiej jakości instrumentów niwelacyjnych i regularną kalibrację sprzętu, aby zapewnić dokładność pomiarów. Tego typu obliczenia są niezbędne w praktyce inżynieryjnej, a znajomość zasad niwelacji pozwala na skuteczne przenoszenie poziomów między różnymi punktami na terenie budowy.
Wybór niepoprawnych wartości odczytu t na łacie niwelacyjnej, takich jak 3660, 2120 czy 0580, może prowadzić do poważnych błędów w przenoszeniu zera budowy. Kluczowym aspektem niwelacji jest zrozumienie, że odczyt na łacie powinien być ściśle powiązany z różnicą wysokości między punktem odniesienia a poziomem H_P = 247,800 m. W przypadku odczytu 3660, pojawia się wyraźny błąd w oszacowaniu wysokości, który może wynikać z niepoprawnego zrozumienia zasad pomiaru niwelacyjnego. Z kolei wartość 2120 również nie uwzględnia konieczności odjęcia właściwej różnicy wysokości, co prowadzi do niezgodności pomiędzy rzeczywistymi poziomami a pomiarami. Odczyt 0580 może sugerować zbyt niską wartość, co z kolei wskazuje na pomylenie układu odniesienia lub błędne zrozumienie wysokościowego układu współrzędnych. W praktyce błędy te mogą prowadzić do niewłaściwego ułożenia fundamentów lub innych elementów konstrukcji, co w konsekwencji stwarza zagrożenie dla stabilności całej budowli. Dlatego tak ważne jest, aby stosować właściwe metody obliczeniowe oraz dobrze zrozumieć zasady niwelacji, aby uniknąć tego typu pomyłek i zapewnić precyzyjne przenoszenie poziomów.
