Który z poniższych dokumentów jest wymagany przy wykonywaniu inwentaryzacji powykonawczej budowli?
A. Mapa zasadnicza
B. Mapa topograficzna
C. Projekt budowlany
D. Instrukcja obsługi tachimetru
Filtrowanie pytań
Wykonywanie pomiarów sytuacyj…
Maksymalna różnica dwukrotnego pomiaru ΔH na jednym stanowisku, przeprowadzonego metodą niwelacji geometrycznej, powinna wynosić nie więcej niż
A. +/- 2 mm
B. +/- 5 mm
C. +/- 3 mm
D. +/- 4 mm
Wykonywanie pomiarów sytuacyj…
Jakie jest wartość azymutu odcinka AB, jeśli współrzędne punktów A i B to: YA = 100,00; XA = 100,00; YB = 150,00; XB = 50,00?
A. 225°
B. 135°
C. 315°
D. 45°
Wykonywanie pomiarów sytuacyj…
Ile wynosi odczyt dla kreski górnej na zamieszczonym rysunku łaty niwelacyjnej?
A. 2390 mm
B. 2464 mm
C. 2540 mm
D. 2615 mm
Wykonywanie pomiarów sytuacyj…
Do oznaczania lokalizacji punktów sytuacyjnej osnowy geodezyjnej na twardych nawierzchniach dróg i chodników należy użyć
A. palik drewniany
B. słup granitowy
C. słup betonowy
D. bolec żelazny
Wykonywanie pomiarów sytuacyj…
Określ wysokość osi celowej danego instrumentu, jeżeli pomiar na łacie niwelacyjnej umieszczonej na punkcie o wysokości 109,50 m wynosi 1300.
A. 108,20 m
B. 110,80 m
C. 109,37 m
D. 109,63 m
Wykonywanie pomiarów sytuacyj…
Metodę niwelacji, która polega na ustalaniu różnic wysokości pomiędzy punktami w terenie na podstawie zmierzonych kątów pionowych oraz poziomych odległości między tymi punktami, określamy jako metodę niwelacji
A. trygonometrycznej
B. geometrycznej
C. siatki kwadratów
D. punktów rozproszonych
Wykonywanie pomiarów sytuacyj…
Jakie oznaczenie literowe powinno znaleźć się na szkicu inwentaryzacji powykonawczej budynku, który ma być przekształcony w bibliotekę?
A. k
B. f
C. b
D. e
Wykonywanie pomiarów sytuacyj…
Który z rysunków przedstawia określenie współrzędnych punktu wcinanego za pomocą kątowego wcięcia w przód?
A. C.
B. D.
C. B.
D. A.
Wykonywanie pomiarów sytuacyj…
Jeśli długość boku kwadratu zmierzonego w terenie wynosi 10 m, to pole powierzchni tego kwadratu na mapie w skali 1:1000 wynosi
A. 100,0 cm2
B. 0,1 cm2
C. 1,0 cm2
D. 10,0 cm2
Wykonywanie pomiarów sytuacyj…
Dokonano pomiaru kąta pionowego w dwóch ustawieniach lunety, uzyskując rezultaty: OI= 101g80c70cc, OII= 298g17c00cc. Jaki jest kąt zenitalny?
A. 298g18c15cc
B. 196g36c30cc
C. 101g81c85cc
D. 199g98c85cc
Wykonywanie pomiarów sytuacyj…

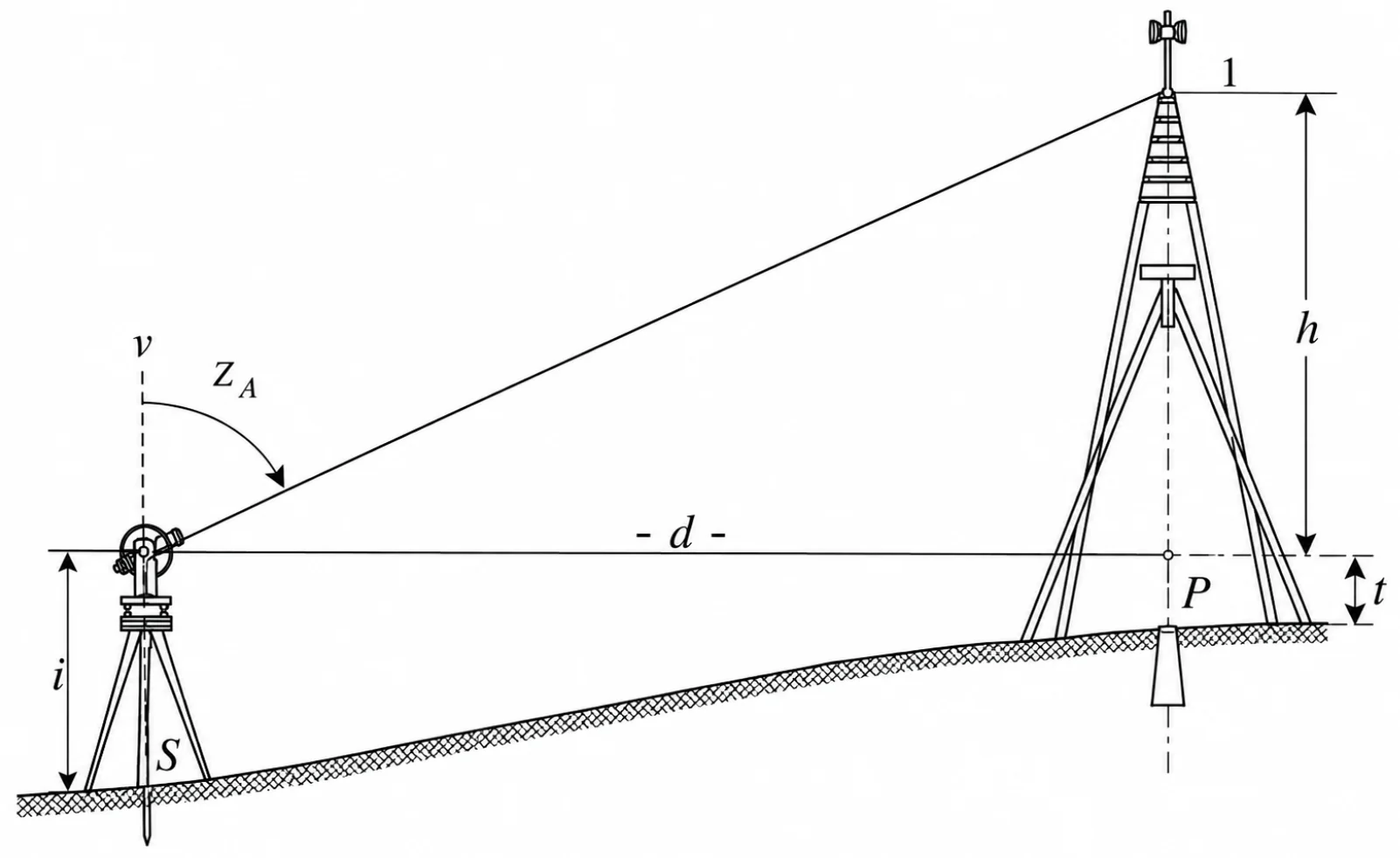

Który wzór należy zastosować do obliczenia wysokości punktu 1, jeżeli pomiary wykonano ze stanowiska S metodą przedstawioną na rysunku?
A. B.
B. D.
C. C.
D. A.
Wykonywanie pomiarów sytuacyj…
Jeśli odcinkowi na mapie o długości 1 cm odpowiada odległość 50 m w rzeczywistości, to oznacza, że mapa została stworzona w skali
A. 1:500
B. 1:5 000
C. 1:1 000
D. 1:10 000
Wykonywanie pomiarów sytuacyj…
Na mapach naturalne formy rzeźby terenu zaznacza się kolorem
A. szarym
B. czarnym
C. brązowym
D. żółtym
Wykonywanie pomiarów sytuacyj…
Na podstawie przedstawionego raportu z wyrównania współrzędnych punktów osnowy realizacyjnej określ, ile wynosi błąd średni położenia punktu 1005.
| Lp. | Nr P | X [m] | Y [m] | Mx [m] | My [m] | Mp [m] | KL |
|---|---|---|---|---|---|---|---|
| 1 | 1000 | 843729.5930 | 255814.6326 | 0.0079 | 0.0182 | 0.0198 | |
| 2 | 1004 | 843905.8055 | 255769.8816 | 0.0144 | 0.0183 | 0.0233 | |
| 3 | 1003 | 843923.6493 | 255717.1519 | 0.0166 | 0.0185 | 0.0248 | |
| 4 | 1002 | 843906.0657 | 255712.5892 | 0.0179 | 0.0186 | 0.0258 | |
| 5 | 1005 | 843936.8654 | 255729.4112 | 0.0158 | 0.0185 | 0.0243 | |
| 6 | 1221 | 843726.5500 | 255606.6300 | 0.0000 | 0.0000 | 0.0000 | |
| 7 | 767 | 845301.9800 | 255940.3500 | 0.0000 | 0.0000 | 0.0000 | s |
| 8 | 1336 | 845312.2400 | 255012.0300 | 0.0000 | 0.0000 | 0.0000 | s |
| 9 | 1228 | 844953.2000 | 257194.2500 | 0.0000 | 0.0000 | 0.0000 | s |
A. 15,8 mm
B. 24,3 mm
C. 18,5 mm
D. 23,4 mm
Wykonywanie pomiarów sytuacyj…
Geodezyjnym znakiem, który znajduje się pod ziemią, nie jest
A. słup wykonany z granitu lub betonu
B. rurka drenażowa
C. rura kanalizacyjna wypełniona betonem
D. cegła odpowiednio wypalona
Wykonywanie pomiarów sytuacyj…
Na podstawie tabeli określ dopuszczalną długość domiaru prostokątnego do budynku przy pomiarze sytuacyjnym metodą ortogonalną.
| Grupa szczegółów terenowych | Dopuszczalna długość rzędnej | Dopuszczalny błąd pomiaru długości rzędnej i odciętej |
| I | 25 m | 0,05 m |
| II | 50 m | 0,05 m |
| III | 70 m | 0,10 m |
A. 0,10 m
B. 50 m
C. 25 m
D. 0,05 m
Wykonywanie pomiarów sytuacyj…
Jaką kategorię szczegółów terenowych, biorąc pod uwagę wymagania precyzyjności pomiaru, reprezentują budynki mieszkalne?
A. III grupy
B. II grupy
C. IV grupy
D. I grupy
Wykonywanie pomiarów sytuacyj…
Jaką precyzję graficzną można osiągnąć dla mapy o skali 1:2000, jeśli średni błąd lokalizacji elementu terenowego na tej mapie wynosi ±0,1 mm w skali mapy?
A. ±0,02 m
B. ±0,2 m
C. ±2 m
D. ±0,002 m
Wykonywanie pomiarów sytuacyj…
W opracowanej mapie zasadniczej za pomocą oprogramowania kartograficznego, którego jedno z okien przedstawiono na rysunku, rzędne H punktów wysokościowych zostaną domyślnie opisane czcionką o rozmiarze
A. 5,0 mm
B. 2,5 mm
C. 2,0 mm
D. 1,8 mm
Wykonywanie pomiarów sytuacyj…
Godło mapy 6.115.27.25.3.4 w systemie współrzędnych PL-2000 reprezentuje mapę w skali
A. 1:500
B. 1:1000
C. 1:5000
D. 1:2000
Wykonywanie pomiarów sytuacyj…
Przybliżone wartości azymutu dla punktu węzłowego W to: 54,2333g, 54,2331g, 54,2329g. Jakia jest najbardziej prawdopodobna wartość azymutu punktu węzłowego W, zakładając, że w każdym z ciągów poligonowych wykonano tę samą liczbę pomiarów kątów, a punkt węzłowy jest ostatnim punktem w każdym z trzech ciągów?
A. 108,4664g
B. 162,6993g
C. 54,2329g
D. 54,2331g
Wykonywanie pomiarów sytuacyj…
Miary określające lokalizację mierzonej pikiety nazywają się
A. przecięciami
B. domiarami biegunowymi
C. domiarami prostokątnymi
D. kątami wierzchołkowymi
Wykonywanie pomiarów sytuacyj…
Na podstawie zamieszczonych w tabeli współrzędnych punktów kontrolowanych, wyznaczonych w wyniku pomiarów, oblicz liniowe przemieszczenie punktu nr 21.
| Nr punktu | Pomiar pierwotny | Pomiar wtórny | ||
|---|---|---|---|---|
| Xp [m] | Yp [m] | Xw [m] | Yw [m] | |
| 20 | 130,220 | 242,256 | 130,225 | 242,255 |
| 21 | 125,212 | 258,236 | 125,220 | 258,240 |
| 22 | 134,515 | 234,515 | 134,510 | 234,510 |
| 23 | 138,310 | 230,025 | 138,313 | 230,026 |
A. p = 10 mm
B. p = 3 mm
C. p = 9 mm
D. p = 5 mm
Wykonywanie pomiarów sytuacyj…
Przedstawione okno dialogowe z programu do obliczeń geodezyjnych, wskazuje na obliczenia współrzędnych i wysokości punktów pomierzonych metodą niwelacji
A. siatkowej.
B. profilów.
C. punktów rozproszonych.
D. trygonometrycznej.
Wykonywanie pomiarów sytuacyj…
Jaki typ sieci poligonowej przedstawiono na rysunku?
A. Niezależną.
B. Jednowęzłową.
C. Kątową.
D. Nawiązaną.
Wykonywanie pomiarów sytuacyj…
Wysokości elementów infrastruktury terenu na mapach geodezyjnych podaje się z dokładnością
A. 0,05 m
B. 0,5 m
C. 0,1 m
D. 0,01 m
Wykonywanie pomiarów sytuacyj…
W trakcie stabilizacji punktu poziomej osnowy 1 klasy, w jego otoczeniu oraz jako jego ochrona, utworzono cztery punkty
A. poboczniki
B. kierunkowe
C. podcentra
D. przeniesienia
Wykonywanie pomiarów sytuacyj…
Jakie prace geodezyjno-kartograficzne nie wymagają zgłoszenia ani przekazania dokumentacji do Zasobu Geodezyjnego i Kartograficznego?
A. Realizowane w celu określenia objętości mas ziemnych
B. Dotyczące aktualizacji mapy w celach projektowych
C. Odniesione do pomiarów sytuacyjno-wysokościowych
D. Powiązane z inwentaryzacją powykonawczą budynków
Wykonywanie pomiarów sytuacyj…
Punkty pomiarowe osnowy sytuacyjnej powinny być stabilizowane w sposób gwarantujący ich jednoznaczne oznakowanie w terenie, podczas
A. inwentaryzacji po zakończeniu budowy obiektu
B. inwentaryzacji po zakończeniu budowy sieci uzbrojenia terenu
C. pracy w trakcie już rozpoczętego lub planowanego procesu inwestycyjnego
D. aktualizacji danych w bazie obiektów topograficznych
Wykonywanie pomiarów sytuacyj…
Na mapie zasadniczej symbol literowy oznacza budynek mieszkalny jednorodzinny
A. md
B. mj
C. mz
D. mt
Wykonywanie pomiarów sytuacyj…
W której ćwiartce geodezyjnego układu współrzędnych prostokątnych ma miejsce azymut o wartości 375g55c60cc?
A. III
B. I
C. IV
D. II
Wykonywanie pomiarów sytuacyj…
Pomiar odległości wynoszącej 100,00 m zawiera błąd średni ±5 cm. Jaka jest wartość błędu względnego tej odległości?
A. 1/500
B. 1/2000
C. 1/1000
D. 1/5000
Wykonywanie pomiarów sytuacyj…
Na czym polega metoda niwelacji trygonometrycznej?
A. Na obliczaniu różnic wysokości na podstawie pomiarów kątów i odległości.
B. Na bezpośrednim pomiarze długości przy użyciu miarki, co nie ma związku z pomiarami wysokościowymi.
C. Na tworzeniu profili terenu za pomocą modelowania 3D, co nie dotyczy bezpośrednio pomiarów wysokościowych.
D. Na określaniu współrzędnych punktów za pomocą GPS, co nie jest związane z niwelacją trygonometryczną.
Wykonywanie pomiarów sytuacyj…
Który z błędów instrumentalnych teodolitu nie jest usuwany podczas pomiaru kąta w dwóch pozycjach lunety?
A. Położenie zera
B. Inklinacja
C. Kolidacja
D. Libella rurkowa
Wykonywanie pomiarów sytuacyj…
Który z podanych wzorów powinien być wykorzystany do obliczenia teoretycznej sumy kątów lewych w otwartym ciągu poligonowym, dowiązanym z dwóch stron?
A. [α] = AK – AP + n × 200g
B. [β] = AP + AK - n × 200g
C. [β] = AP – AK + n × 200g
D. [α] = AK + AP - n × 200g
Wykonywanie pomiarów sytuacyj…
Na jakiej odległości od startu trasy usytuowany jest punkt 1/5+78,00 m?
A. 278,00 m
B. 1578,00 m
C. 578,00 m
D. 2578,00 m
Wykonywanie pomiarów sytuacyj…
Jaką odległość mają punkty hektometrowe na osi trasy?
A. 50 m
B. 100 m
C. 200 m
D. 150 m
Wykonywanie pomiarów sytuacyj…
Spostrzeżenia bezpośrednieniejednakowo precyzyjne występują, gdy są realizowane
A. przez tego samego badacza
B. tą samą techniką pomiaru
C. różnymi instrumentami
D. tym samym urządzeniem
Wykonywanie pomiarów sytuacyj…
Mapy zasadniczej nie sporządza się w skali
A. 1:1000
B. 1:10000
C. 1:5000
D. 1:2000
