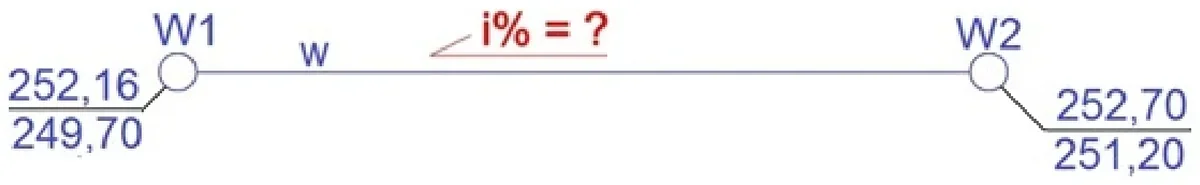

Na podstawie danych zawartych na szkicu oblicz pochylenie przewodu wodociągowego pomiędzy dnami studzienek W1 i W2, jeżeli odległość pomiędzy studzienkami wynosi 50 m.
A. iW1-W2 = 1,1%
B. iW1-W2 = -3,0%
C. iW1-W2 = 3,0%
D. iW1-W2 = -1,1%
Pytanie z egzaminu CKE, styczeń 2024 (arkusz BD.31-SG-24.01).
Obliczanie pochylenia przewodu wodociągowego to podstawa, jeśli chodzi o projektowanie systemów wodociągowych. W tym przypadku różnica wysokości między studzienkami W1 i W2 to 1,50 m, a odległość między nimi wynosi 50 m. Żeby uzyskać pochylenie, dzielimy te wartości: 1,50 m przez 50 m, co daje 0,03. Jak to przeliczymy na procenty, to wychodzi 3%. Taki wynik jest zgodny z tym, co stosuje się w inżynierii sanitarnej i hydraulice. Odpowiednie pochylenie 3,0% jest ważne, bo zapewnia dobry przepływ wody, a także unika stagnacji. Dobrze jest też pamiętać o lokalnych przepisach budowlanych i standardach, jak PN-EN 752, które regulują te kwestie. Wiedza na temat obliczania pochylenia jest naprawdę istotna dla każdego inżyniera pracującego w tej dziedzinie.
Pochylenie przewodu wodociągowego to ważna sprawa, bo wpływa na to, jak woda się przemieszcza. Jak wybierzesz złe wartości pochylenia, to mogą się pojawić duże problemy, jak stagnacja wody czy nawet uszkodzenia infrastruktury. Jeśli wybierzesz wartości ujemne, na przykład -1,1% albo -3,0%, to znaczy, że przewód byłby nachylony w złym kierunku, co po prostu nie ma sensu. Woda musi płynąć w kierunku odpływu, to podstawowa zasada. Pochylenie zawsze powinno być dodatnie, bo tak się to projektuje. Jak coś tu nie gra i pojawiają się niepoprawne obliczenia, to znaczy, że coś jest źle zrozumiane w tym, jak różnica wysokości ma się do odległości. Ważne jest, żeby pamiętać, że pochylenie musi być zawsze pozytywne w kontekście transportu wody. Jak się tego nie pilnuje, to mogą być kłopoty i drogie naprawy. Lepiej więc na spokojnie przeliczyć te wartości i zrozumieć, czemu to 3% jest takim standardem na wielu projektach.
