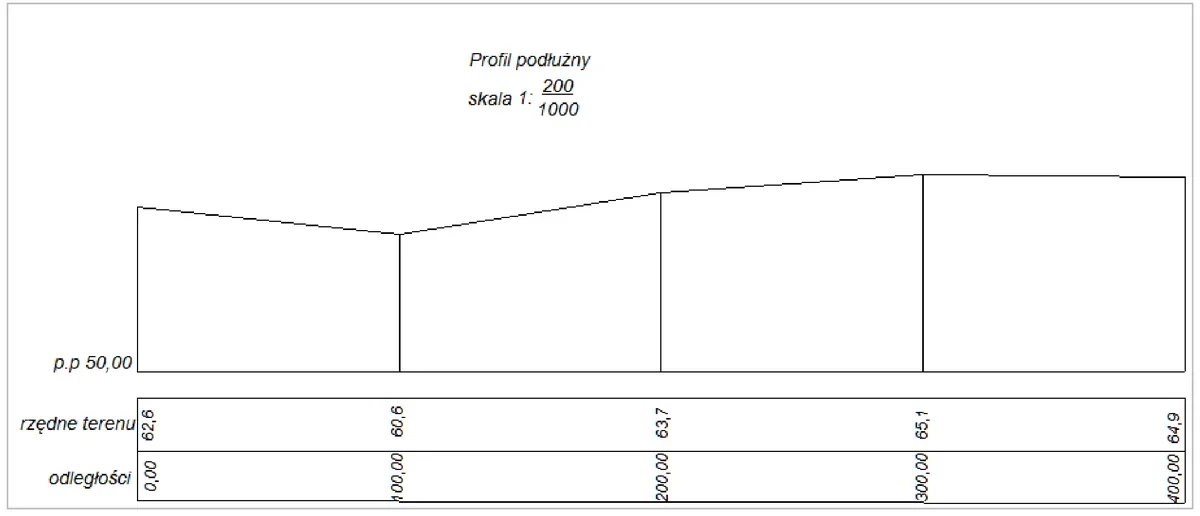

Na podstawie przedstawionego profilu podłużnego oblicz, ile wynosi pochylenie terenu na odcinku od 0/0+100 do 0/0+200.
A. 4,0%
B. 6,2%
C. 2,0%
D. 3,1%
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz BD.31-SG-21.06).
Prawidłowa odpowiedź wynosi 3,1%, co oznacza, że na analizowanym odcinku terenu występuje stosunkowo niewielkie nachylenie. Pochylenie terenu, obliczane jako różnica wysokości podzielona przez długość odcinka, jest kluczowym wskaźnikiem w inżynierii lądowej. W tym przypadku różnica wysokości wynosi 3,1 m, a długość odcinka to 100 m, co prowadzi do wyniku 3,1% (3,1 m / 100 m * 100%). W praktyce, takie obliczenia są niezbędne przy projektowaniu dróg, ścieżek pieszych, a także w zarządzaniu wodami opadowymi, gdzie nachylenie terenu wpływa na odpływ wody. Prawidłowe określenie nachylenia pozwala na uniknięcie problemów ze stagnacją wody oraz zapewnienie odpowiednich warunków do ruchu pojazdów. W kontekście standardów, takie analizy są zgodne z wytycznymi Eurokodu 7, który odnosi się do geotechniki i projektowania podstaw budowlanych, podkreślając znaczenie odpowiednich pomiarów i obliczeń technicznych w zapewnieniu bezpieczeństwa i efektywności konstrukcji.
W przypadku wybrania niepoprawnych odpowiedzi, ważne jest, aby zrozumieć przyczyny błędnych kalkulacji oraz ich podstawy teoretyczne. Wiele osób, które wskazują zbyt wysokie wartości nachylenia, takich jak 4,0%, 2,0% czy 6,2%, może popełniać błędy w obliczeniach matematycznych lub nieprawidłowo oceniać różnicę wysokości pomiędzy punktami. 4,0% jako nachylenie sugerowałoby, że różnica wysokości wynosiłaby 4 m na 100 m długości odcinka, co jest niezgodne z danymi - rzeczywista różnica wysokości wynosi jedynie 3,1 m. Błąd ten może wynikać z nieścisłości w odczytywaniu profilu podłużnego lub niewłaściwego przyjęcia długości odcinka. Z kolei wskazanie 2,0% sugeruje, że różnica wysokości wynosiłaby jedynie 2 m, co również jest niezgodne z danymi. To z kolei może prowadzić do poważnych konsekwencji w planowaniu i projektowaniu, ponieważ zaniżone wartości nachylenia mogą nie uwzględniać rzeczywistych warunków hydrologicznych, co może skutkować problemami z odprowadzaniem wód opadowych. W kontekście inżynierii lądowej, bardzo istotne jest, aby obliczenia były dokładne i zgodne z rzeczywistością, aby uniknąć ryzykownych sytuacji w projektach budowlanych oraz zapewnić bezpieczeństwo użytkowników dróg i infrastruktury. Rekomenduje się stosowanie odpowiednich narzędzi oraz standardów, takich jak Eurokod 7, aby zapewnić wysoką jakość analiz geotechnicznych.
