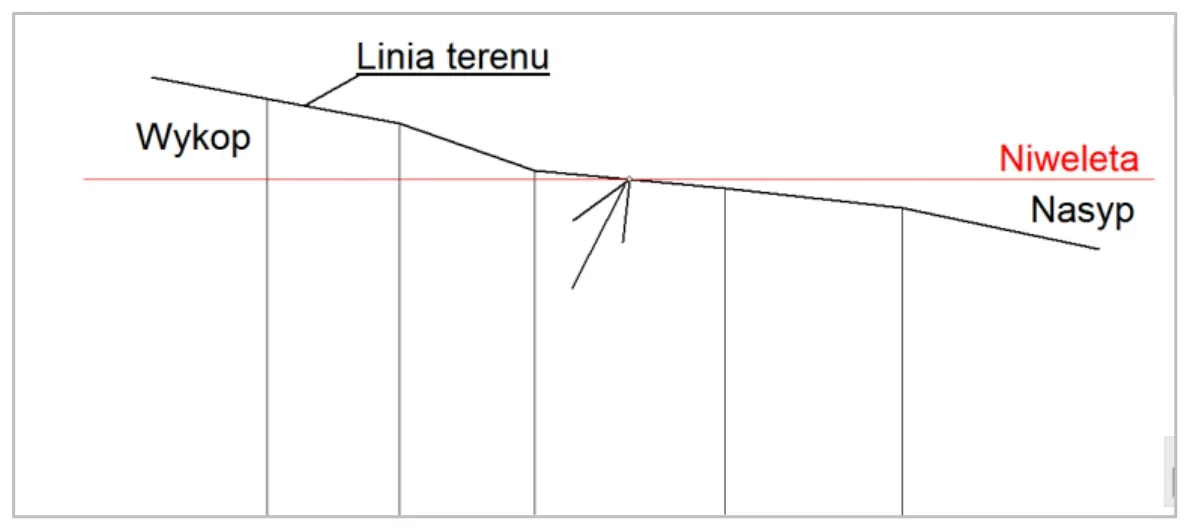

Na rysunku przedstawiającym przekrój terenu strzałką wskazano
A. punkt początku spadku terenu.
B. punkt końca spadku terenu.
C. punkt załamania terenu.
D. punkt zerowy robót ziemnych.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz BD.31-SG-21.06).
Na rysunku strzałka wskazuje punkt zerowy robót ziemnych, który jest kluczowym odniesieniem w pracach budowlanych. Punkt ten oznacza miejsce, od którego rozpoczynają się wszelkie prace związane z niwelacją terenu oraz wykopami. W praktyce budowlanej, ustalenie i oznaczenie punktu zerowego jest niezbędne do zapewnienia właściwego odwodnienia terenu oraz stabilności konstrukcji. Na tym etapie inżynierowie oraz geodeci często korzystają z precyzyjnych narzędzi, takich jak poziomice i teodolity, aby dokładnie określić ten punkt. Ponadto, zgodnie z obowiązującymi normami budowlanymi, punkt zerowy powinien być jasno oznakowany na placu budowy, aby uniknąć późniejszych problemów związanych z nieprawidłowym wykonaniem robót ziemnych. Zrozumienie roli punktu zerowego jest zatem kluczowe dla każdej osoby zajmującej się inżynierią lądową, ponieważ niewłaściwe jego ustalenie może prowadzić do poważnych konsekwencji w dalszych fazach budowy.
Punkty załamania terenu, końca spadku terenu oraz początku spadku terenu często mylone są z punktem zerowym robót ziemnych, co może prowadzić do istotnych błędów w procesie budowlanym. Punkt załamania terenu odnosi się do miejsc, gdzie kąt nachylenia terenu się zmienia, co może wpływać na odpływ wód deszczowych oraz stabilność gruntu. W niektórych przypadkach, nieprawidłowe oznaczenie punktu załamania może prowadzić do problemów z erozją oraz osuwiskami, co jest niebezpieczne dla przyszłych konstrukcji. Natomiast punkt końca spadku terenu wskazuje miejsce, w którym nachylenie terenu przestaje działać, co nie jest tym samym co punkt zerowy, ponieważ nie wskazuje on miejsca rozpoczęcia robót ziemnych. Z kolei punkt początku spadku terenu może sugerować lokację, w której zaczyna się spadek, ale również nie jest z nim związany, ponieważ nie odnosi się do ustaleń robót ziemnych. Te błędy wynikają często z nieprecyzyjnego rozumienia definicji poszczególnych terminów oraz ich znaczenia w kontekście robót budowlanych. Osoby, które nie rozróżniają tych pojęć, mogą łatwo popełnić błąd w planowaniu i realizacji prac budowlanych, co podkreśla znaczenie dokładnego przeszkolenia i edukacji w zakresie inżynierii lądowej.
