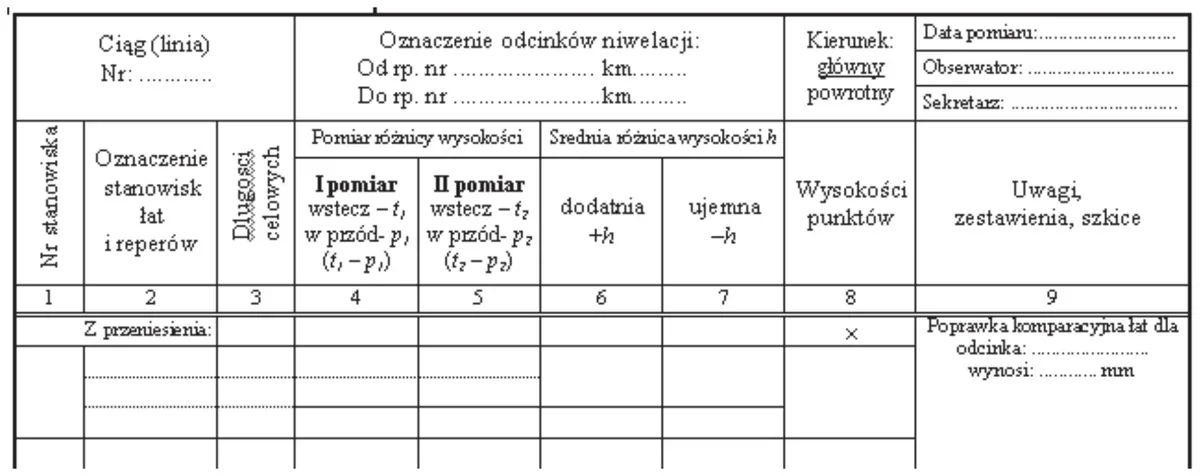

Przedstawiony dziennik służy do zapisywania wyników pomiaru niwelacji
A. reperów.
B. powierzchni terenu.
C. trasy.
D. siatkowej.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz B.34-X-14.05).
Odpowiedź "reperów" jest poprawna, ponieważ dziennik niwelacyjny przedstawiony na zdjęciu jest narzędziem używanym w geodezji i budownictwie do dokumentowania wyników pomiarów wysokościowych. Repery są stałymi punktami odniesienia, które służą do określania różnic wysokości między różnymi punktami terenu. W tabelach takich dzienników znajdziemy kolumny dotyczące oznaczeń stanowisk oraz reperów, co potwierdza ich kluczową rolę w pomiarach niwelacyjnych. Zastosowanie reperów jest niezbędne w praktyce geodezyjnej, szczególnie w kontekście budowy dróg, mostów oraz innych obiektów infrastrukturalnych, gdzie precyzyjne pomiary wysokości są kluczowe. W kontekście dobrych praktyk, pomiary powinny być zawsze dokumentowane w celu zapewnienia ich powtarzalności i zgodności z obowiązującymi normami. Przykładowo, użycie reperów w projektach budowlanych zapewnia, że wszystkie elementy konstrukcyjne są osadzone na odpowiednich wysokościach, co jest niezbędne dla stabilności i bezpieczeństwa budowli.
Wybór odpowiedzi związanej z siatką, trasą lub powierzchnią terenu wskazuje na nieporozumienie dotyczące roli, jaką dziennik niwelacyjny odgrywa w procesie pomiarowym. Siatka, jako termin geodezyjny, odnosi się do układu punktów na powierzchni ziemi, które mogą być używane do pomiarów, jednak nie jest to równoznaczne z zapisywaniem wyników pomiarów niwelacyjnych. Podobnie, trasa odnosi się do ścieżki, po której dokonuje się pomiarów, ale sama nie przekłada się na dokumentację wyników. Odpowiedź dotycząca powierzchni terenu pomija istotę pomiarów wysokościowych, które koncentrują się na różnicach wysokości między punktami, a nie na ogólnych aspektach związanych z terenem. Zrozumienie, że dziennik służy do rejestrowania wyników pomiarów na podstawie reperów, które są stałymi punktami odniesienia, jest kluczowe. Każdy błąd w tym zakresie może prowadzić do poważnych konsekwencji w projektach budowlanych, gdzie precyzja pomiarów ma fundamentalne znaczenie. Powszechne błędy myślowe to zbyt ogólne postrzeganie pomiarów geodezyjnych oraz pomijanie kluczowych aspektów odniesienia, jakie dostarczają repery. W geodezji, ze względu na złożoność i techniczny charakter, istotne jest stosowanie precyzyjnych terminów i zrozumienie ich znaczenia w kontekście praktycznym.
