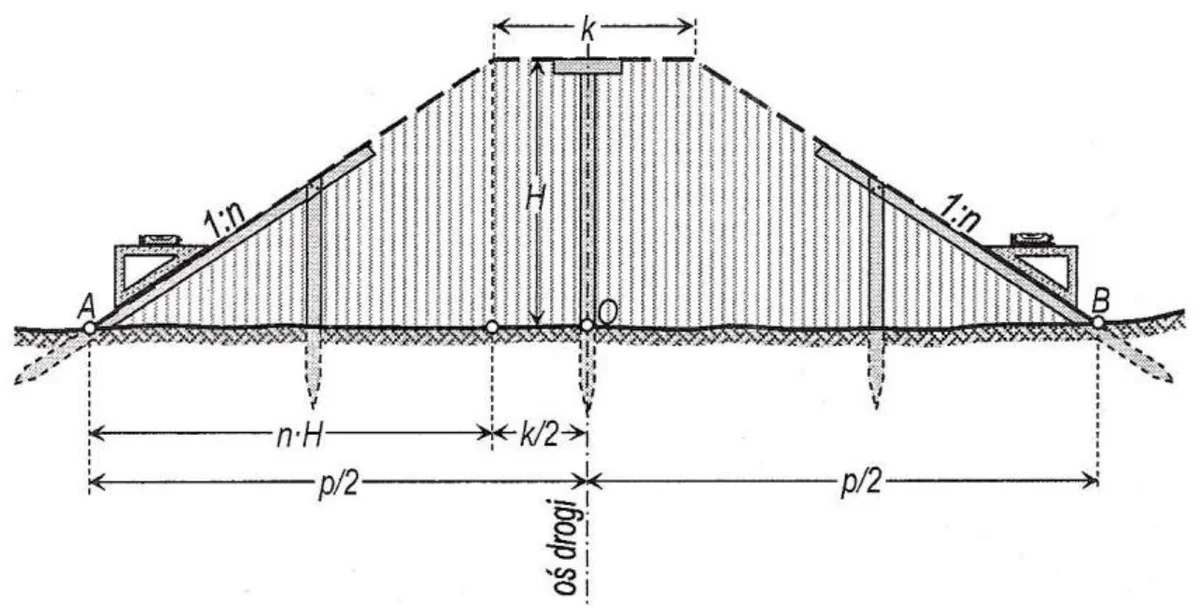

Na rysunku przedstawiono schemat profilowania
A. skarp wykopu.
B. wykopu w terenie płaskim.
C. skarp nasypu.
D. nasypu w terenie nachylonym.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz BD.31-SG-22.06).
Poprawna odpowiedź to 'skarp nasypu', ponieważ na rysunku przedstawiono profil ziemny, w którym środkowa część jest wyższa od otaczającego terenu. Charakterystycznym elementem nasypu są nachylone skarpy boczne, które prowadzą w dół od centralnej, podniesionej części, co można zauważyć na schemacie. Oznaczenia kątów nachylenia skarp dodatkowo potwierdzają, że mamy do czynienia z nasypem, który jest stosowany w różnych dziedzinach budownictwa, na przykład przy tworzeniu dróg, linii kolejowych czy wałów przeciwpowodziowych. W praktyce, projektowanie nasypów wymaga uwzględnienia wielu czynników, takich jak rodzaj gruntu, obciążenia czy warunki atmosferyczne, co jest ważne dla zapewnienia stabilności i bezpieczeństwa konstrukcji. Oprócz tego, nasypy są często stosowane w celu minimalizacji erozji gleby i poprawy drenażu terenu, co jest zgodne z zaleceniami w standardach inżynieryjnych.
Wszystkie podane odpowiedzi, poza poprawną, wskazują na nieporozumienia związane z interpretacją profilu ziemnego na rysunku. Odpowiedź dotycząca skarpy wykopu sugeruje, że mamy do czynienia z uformowaniem terenu, które jest niższe w centralnej części, co jest błędne. Wykopy charakteryzują się bowiem wybraniem gruntu, co prowadzi do utworzenia wklęsłego profilu, a nie wzniesienia, jak to ma miejsce w przypadku nasypów. Ponadto, opcja dotycząca nasypu w terenie nachylonym jest również nieprawidłowa, ponieważ nasyp powinien być zawsze wyższy od otaczającego terenu, a skarpy nachylone w kierunku wewnętrznym odgrywają kluczową rolę w jego stabilności. Co więcej, opis wykopu w terenie płaskim nie pasuje do prezentowanego profilu, ponieważ wykopy w płaskim terenie również charakteryzują się wklęsłością, a nie wzniesieniem. Typowym błędem myślowym jest utożsamienie nachylenia terenu z typem profilu ziemnego bez dokładnej analizy jego przeznaczenia oraz formy. Zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania i realizacji prac budowlanych, a także dla zrozumienia wpływu różnych form terenu na inżynierię lądową.
