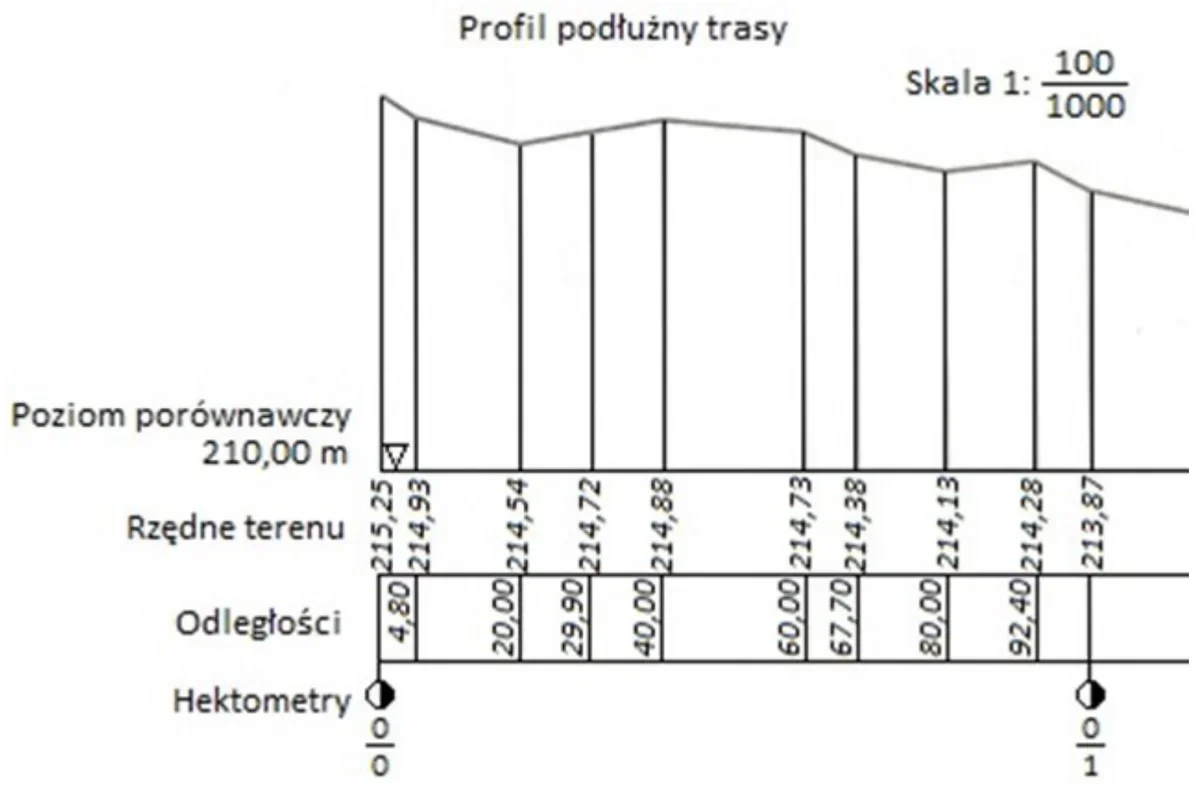

Którą skalę zastosowano do odłożenia wysokości punktów od poziomu porównawczego na zamieszczonym fragmencie profilu podłużnego trasy?
A. 1:10
B. 1:1000
C. 1:10000
D. 1:100
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz BD.31-SG-20.06).
Poprawna odpowiedź to 1:100, ponieważ skala ta oznacza, że każdy centymetr na profilu podłużnym odpowiada 100 centymetrom w rzeczywistości. Taki sposób odwzorowania wysokości punktów jest powszechnie stosowany w dokumentacji budowlanej i inżynieryjnej, co pozwala na zachowanie odpowiednich proporcji oraz umożliwia łatwiejszą interpretację danych przez inżynierów i projektantów. Na przykład, w projektach drogowych oraz kolejowych, stosowanie skali 1:100 umożliwia dokładne przedstawienie nachyleń i wysokości, co jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności trasy. W praktyce skala ta pomaga w analizie terenu, umożliwiając identyfikację potencjalnych problemów, takich jak zbyt strome zbocza czy trudne do pokonania przeszkody. Ponadto, standardy branżowe, takie jak normy PN-EN czy ISO, często wymagają, aby przedstawiona dokumentacja była zgodna z określonymi skalami, w tym 1:100 dla wysokiej precyzji przedstawienia danych.
Wybór niewłaściwej skali może wynikać z nieporozumienia dotyczącego sposobu interpretacji przedstawionych danych. Na przykład, skala 1:10 oznacza, że każdy centymetr na rysunku odpowiada 10 centymetrom w rzeczywistości, co prowadzi do znacznego przeskalowania danych. Użycie tej skali dla profilu podłużnego nie jest powszechną praktyką, ponieważ utrudnia dokładną analizę terenu i może prowadzić do nieprawidłowych wniosków na temat nachyleń i wysokości punktów. Z kolei skala 1:1000 oraz 1:10000 są zbyt małe, co oznacza, że szczegóły nie będą odpowiednio widoczne. Takie podejście może spowodować, że kluczowe informacje dotyczące terenu zostaną zniekształcone lub pominięte, co może prowadzić do błędów w projektowaniu. W praktyce, wybór właściwej skali jest niezwykle ważny, ponieważ ma kluczowe znaczenie dla precyzji przedstawienia danych oraz późniejszego ich zastosowania w procesie projektowania. W obszarach inżynierii lądowej i budowlanej, stosowanie niewłaściwej skali może skutkować poważnymi konsekwencjami, w tym błędnymi ocenami kosztów lub problemami w wykonawstwie, co z kolei może prowadzić do opóźnień i przekroczeń budżetowych. Dlatego zrozumienie zastosowania odpowiedniej skali jest kluczowe dla skutecznego zarządzania projektami budowlanymi.
